2002 Peugeot 307 SW ESP

LA 307 SW IN DETTAGLIO63
Non lasciare mai un bam- bino o un animale in unavettura esposta al sole,con i finestrini chiusi.
Non lasciare mai le chiavi a porta-ta dei bambini all'interno della vet-tura. Disattivare l'Airbag passeggero cor- rispondente al sedile sul quale sisistema un seggiolino per bambinicon schienale rivolto alla strada. Lo spiegamento dell'air bag rischierebbe di uccidere o feriregravemente il bambino. Rispettare rigorosamente le istru- zioni di montaggio indicate nell'av-vertenza dei seggiolini per bambini.
Da 3 a 10 anni (15-36 Kg)
"Recaro Start": da sistemare posteriormente, con una cintura a tre punti. L'altezza, la larghezza e la lunghezza della base devono essere regolate in funzione dell'etˆ e della corporatura del bambino. "Klippan Optima" : da sistemare sul sedile posteriore con una cintura a tre punti.
A partire dai 6 anni (circa 22 Kg), utilizzare solo il rialzo.
Per la massima sicurezza, ricordarsi di allacciare le cinture a tre punti o le cinghie dei seggiolini per bambini limitando al massimo il gioco rispetto al corpodel bambino, anche per percorsi di breve durata. Per evitare l'apertura accidentale delle porte, utilizzare il dispositivo "Sicurezza bambini". Inoltre non aprire i finestrini posteriori per pi
* In base alla legislazione in vigore.
** Tranne se i sedili posteriori sono giˆ occupati da altri bambini o se non possono essere utilizzati (assenti, ribaltati). In questo caso, regolare il sedile passeggero anteriore sulla posizione pi
4
5

Sbloccaggio Per disinserire il freno a mano, tirarlo e premere il pulsante.L'accensione di questa spia,accompagnata da un se-gnale acustico e dal messag-gio "dimenticanza freno a
mano" sul display multifun-
zione indica che il freno rito o
Anomalia di funzionamento Qualsiasi anomalia un segnale acustico accompagnatodal messaggio "Anomalia cambio
automatico" sul display multifunzio-
ne e dal lampeggiamento delle spieSport e Neve sul cruscotto. In questo caso, il cambio funziona in modo emergenza (bloccaggio sulterzo rapporto). Passando da Pa R e
da Na R
forte urto (senza rischi per il cambio). Non superare il 100 Km orari (nei limiti della velocitˆ locale). Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT. L'accensione di questa spia,accompagnata da unsegnale acustico e dal mes-saggio
"Anomalia frenata"
sul display multifunzione
indica un'anomalia del ripartitoreelettronico di frenata, che pu˜ provo-care una perdita di controllo del vei-colo quando si frena. é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
FRENO DI STAZIONAMENTO Bloccaggio Inserire il freno a mano per immobi- lizzare il veicolo. Attenzione:
se la macchina
cheggiata su una strada in pendio, girare le ruote verso il marciapiedeed inserire il freno a mano.
SISTEMA ANTIBLOCCAGGIO DELLE RUOTE (ABS)
Il sistema ABS con Ripartitore Elettronico della Frenata (REF)aumenta la stabilitˆ e la maneggevo-lezza della vettura, soprattutto sustrade dissestate o sdrucciolevoli. Osservazione: se si sostituisce una
ruota (pneumatico e cerchio), sce- gliere una misura omologata. Il dispositivo di antibloccaggio si mette automaticamente in funzionequando vi delle ruote.
LA 307 SW IN DETTAGLIO 95
In caso di guasto della batteria, se la levetta posizione P,
passare ad un'altra posi-zione. Il funzionamento normale del sis-
tema ABS pu˜ essere rivelato daleggere vibrazioni sul pedale delfreno. In caso di frenata di emergenza, premere fortissimo senza allen-tare la pressione.
SISTEMA DI ASSISTENZA
ALLA FRENATA DIEMERGENZA Questo sistema consente, in caso di emergenza, di raggiungere pila pressione ottimale di frenata e quindidi ridurre la distanza di arresto. Si attiva in funzione della velocitˆ di azionamento del pedale del freno, dimi-nuendo la resistenza del pedale ed
aumentando l'efficacia della frenata.

Sbloccaggio Per disinserire il freno a mano, tirarlo e premere il pulsante.L'accensione di questa spia,accompagnata da un se-gnale acustico e dal messag-gio "dimenticanza freno a
mano" sul display multifun-
zione indica che il freno rito o
Anomalia di funzionamento Qualsiasi anomalia un segnale acustico accompagnatodal messaggio "Anomalia cambio
automatico" sul display multifunzio-
ne e dal lampeggiamento delle spieSport e Neve sul cruscotto. In questo caso, il cambio funziona in modo emergenza (bloccaggio sulterzo rapporto). Passando da Pa R e
da Na R
forte urto (senza rischi per il cambio). Non superare il 100 Km orari (nei limiti della velocitˆ locale). Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT. L'accensione di questa spia,accompagnata da unsegnale acustico e dal mes-saggio
"Anomalia frenata"
sul display multifunzione
indica un'anomalia del ripartitoreelettronico di frenata, che pu˜ provo-care una perdita di controllo del vei-colo quando si frena. é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
FRENO DI STAZIONAMENTO Bloccaggio Inserire il freno a mano per immobi- lizzare il veicolo. Attenzione:
se la macchina
cheggiata su una strada in pendio, girare le ruote verso il marciapiedeed inserire il freno a mano.
SISTEMA ANTIBLOCCAGGIO DELLE RUOTE (ABS)
Il sistema ABS con Ripartitore Elettronico della Frenata (REF)aumenta la stabilitˆ e la maneggevo-lezza della vettura, soprattutto sustrade dissestate o sdrucciolevoli. Osservazione: se si sostituisce una
ruota (pneumatico e cerchio), sce- gliere una misura omologata. Il dispositivo di antibloccaggio si mette automaticamente in funzionequando vi delle ruote.
LA 307 SW IN DETTAGLIO 95
In caso di guasto della batteria, se la levetta posizione P,
passare ad un'altra posi-zione. Il funzionamento normale del sis-
tema ABS pu˜ essere rivelato daleggere vibrazioni sul pedale delfreno. In caso di frenata di emergenza, premere fortissimo senza allen-tare la pressione.
SISTEMA DI ASSISTENZA
ALLA FRENATA DIEMERGENZA Questo sistema consente, in caso di emergenza, di raggiungere pila pressione ottimale di frenata e quindidi ridurre la distanza di arresto. Si attiva in funzione della velocitˆ di azionamento del pedale del freno, dimi-nuendo la resistenza del pedale ed
aumentando l'efficacia della frenata.

ANTISLITTAMENTO DELLE RUOTE (ASR) E CONTROLLO
DINAMICO DELLA STABILITË(ESP) Questi sistemi sono associati e com- plementari dell'ABS.
Il sistema ASR ottimizza la motricitˆ per evitare lo slittamento delle ruote:agisce sui freni delle ruote motrici esul motore. Consente inoltre dimigliorare la stabilitˆ direzionale delveicolo quando si accelera. In caso di scarto tra la traiettoria seguita dal veicolo e quella voluta
dal conducente, il sistema ESP agis-ce automaticamente sul freno di unao piil veicolo nella traiettoria desiderata. Funzionamento dei sistemi ASR ed ESPQuando uno di questi due sistemi funziona, questaspia lampeggia. Disattivazione dei sistemi ASR/ESP In condizioni eccezionali (avvio di un veicolo impantanato, bloccato dallaneve, da un terreno mobile, ecc.),pu˜ rivelarsi utile disattivare il siste-
ma ASR ed ESP per far slittare leruote e ritrovare l'aderenza.
Premere l'interruttore "ESP
OFF" , che si trova sulla parte
centrale del cruscotto.
La spia dell'interruttore e l'indicatore si accendono: i
sistemi ASR ed ESP nonagiscono pimento del motore e deifreni.
Vengono di nuovo attivati : automaticamente, a partire da
30 Km orari
manualmente, premendo di nuovol'interruttore. Controllo del funzionamento
Quando si verifica un'ano-malia nei sistemi, la spiadell'interruttore lampeggia e l'indicatore si accende,accompagnato da un se-
gnale acustico e dal messaggio"ESP/ASR fuori servizio" sul dis-
play multifunzione.
Rivolgersi ad un Punto Assistenza
PEUGEOT per far verificare il sistema.
LA 307 SW IN DETTAGLIO
96
Il sistema ESP aumenta la sicurezza in caso diguida normale, ma nondeve spingere il condu-cente a prendere rischi o
a guidare a velocitˆ troppo ele-vata. Il funzionamento di questo sistema raccomandazioni del costruttorerelativamente alle ruote (pneuma-tici e cerchi), ai componenti dellafrenata, ai componenti elettronici,nonchŽ alle procedure di montag-gio e di intervento della rete
PEUGEOT. Dopo una collisione, far verificare il sistema presso un Punto
Assistenza PEUGEOT.

Fusibili del vano motore Scatola fusibiliPer accedere ai fusibili situati nel vano motore (accanto alla batteria): sganciare il coperchio.
Dopo la sostituzione, richiudere accuratamente il coperchio erimettere l'elemento protettivo dicopertura.
INFORMAZIONI PRATICHE
116
Il circuito elettrico del veico- lo funzionare con equipaggia-menti di serie od opzionali.
Prima di installare altri equipag-giamenti o accessori elettrici sulveicolo, consultare un Punto
Assistenza PEUGEOT. La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accesso-ri ausiliari non forniti e non racco-mandati dalla PEUGEOT e in par-ticolare per gli apparecchi il cuiconsumo supera i 10 milliamp * I maxifusibili sono una protezio- ne supplementare per i sistemi
elettrici. Tutti gli interventi devonoessere effettuati da un Punto
Assistenza PEUGEOT.
Fusibile N¡ Amperaggio Funzioni 1* 30 A Gruppo elettroventola.
2* 30 A Motore pompa ESP/ABS.
3* 30 A Elettrovalvole ESP/ABS.
4* 60 A Alimentazione modulo unitˆ centrale.
5* 70 A Alimentazione modulo unitˆ centrale.
6* 20 A / 40 A Riscaldamento sedili / Modulo asservimento poli- zia/carabinieri.
7* 30 A Contatto antifurto, potenza.
8* 70 A Gruppo elettropompa servosterzo.

INFORMAZIONI PRATICHE117
Fusibile N¡
Amperaggio Funzioni

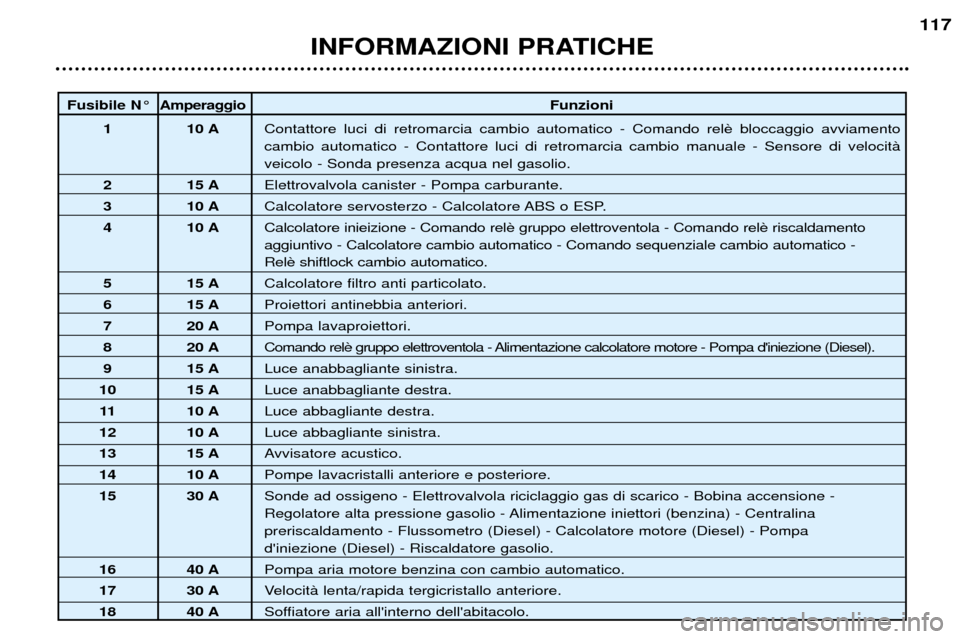

1 10 A Contattore luci di retromarcia cambio automatico - Comando rel cambio automatico - Contattore luci di retromarcia cambio manuale - Sensore di velocitˆ veicolo - Sonda presenza acqua nel gasolio.
2 15 A Elettrovalvola canister - Pompa carburante.
3 10 A Calcolatore servosterzo - Calcolatore ABS o ESP.
4 10 A Calcolatore inieizione - Comando relaggiuntivo - Calcolatore cambio automatico - Comando sequenziale cambio automatico - Rel
5 15 A Calcolatore filtro anti particolato.
6 15 A Proiettori antinebbia anteriori.
7 20 A Pompa lavaproiettori.
8 20 A Comando rel
9 15 A Luce anabbagliante sinistra.
10 15 A Luce anabbagliante destra.
11 10 A Luce abbagliante destra.
12 10 A Luce abbagliante sinistra.
13 15 A Avvisatore acustico.
14 10 A Pompe lavacristalli anteriore e posteriore.
15 30 A Sonde ad ossigeno - Elettrovalvola riciclaggio gas di scarico - Bobina accensione -
Regolatore alta pressione gasolio - Alimentazione iniettori (benzina) - Centralina preriscaldamento - Flussometro (Diesel) - Calcolatore motore (Diesel) - Pompa d'iniezione (Diesel) - Riscaldatore gasolio.
16 40 A Pompa aria motore benzina con cambio automatico.
17 30 A Velocitˆ lenta/rapida tergicristallo anteriore.
18 40 A Soffiatore aria all'interno dell'abitacolo.

INFORMAZIONI PRATICHE115
Fusibile N¡
Amperaggio Funzioni

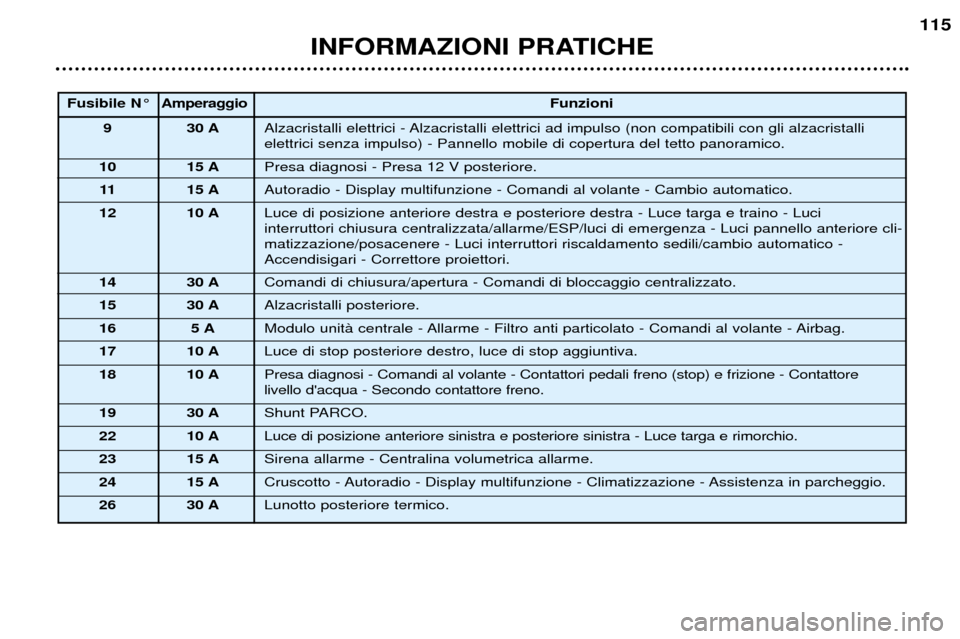

9 30 A Alzacristalli elettrici - Alzacristalli elettrici ad impulso (non compatibili con gli alzacristalli elettrici senza impulso) - Pannello mobile di copertura del tetto panoramico.
10 15 A Presa diagnosi - Presa 12 V posteriore.
11 15 A Autoradio - Display multifunzione - Comandi al volante - Cambio automatico.
12 10 A Luce di posizione anteriore destra e posteriore destra - Luce targa e traino - Luci interruttori chiusura centralizzata/allarme/ESP/luci di emergenza - Luci pannello anteriore cli-matizzazione/posacenere - Luci interruttori riscaldamento sedili/cambio automatico -Accendisigari - Correttore proiettori.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli posteriore.
16 5 A Modulo unitˆ centrale - Allarme - Filtro anti particolato - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro, luce di stop aggiuntiva.
18 10 A Presa diagnosi - Comandi al volante - Contattori pedali freno (stop) e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luce di posizione anteriore sinistra e posteriore sinistra - Luce targa e rimorchio.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Climatizzazione - Assistenza in parcheggio.
26 30 A Lunotto posteriore termico.
