Page 89 of 114
RŽpŽtiteurs latŽraux de
clignotant (WY 5 W ambre). Poussez le rŽpŽtiteur vers l'avant et dŽgagez l'ensemble.
Maintenez le connecteur et tournezd'un quart de tour le transparent.
Remplacez la lampe.
1 - Indicateurs de direction (P 21 W).
2 - Feux de recul (P 21 W), c™tŽ
droit.
Feu antibrouillard (P 21 W), c™tŽ gauche.
3 - Feux stop (P 21 W).
4 - Feux de position (R 5 W). Ces 5 lampes se changent de l'intŽ-
rieur du coffre : soulevez et accrochez le tapis de
coffre,
retirez la garniture de seuil du
coffre qui est fixŽe par deux clousplastique,
Žcartez la garniture de coffrepour accŽder au porte-lampes,
appuyez sur la languette et retirez le porte-lampes, (4 lampes W 5 W)
A l'aide d'une clŽ en tube de 10 mm, dŽvissez les 2 Žcrous defixation 1.
DŽgagez le bloc feux en le pous-
sant vers l'extŽrieur.
Pincez les deux languettes 2
pour dŽgager le porte-lampes.
Remplacez la lampe dŽfectueuse.
Au remontage, veillez ˆ la bonneremise en place du joint d'Žtan-chŽitŽ du bloc feux.
remplacez la lampe dŽfectueuse.
Au remontage, veillez ˆ bien repasserla garniture sous le joint.
Feux de plaque minŽralogique
(W 5 W) Retirez le transparent.
Remplacez la lampe dŽfectueuse.
LES INFORMATIONS PRATIQUES 105
Les lampes de couleur ambre (indicateurs dedirection et rŽpŽtiteursremplacŽes par des
lampes de caractŽristiques et decouleur identiques.
Page 90 of 114
RŽpŽtiteurs latŽraux de
clignotant (WY 5 W ambre). Poussez le rŽpŽtiteur vers l'avant et dŽgagez l'ensemble.
Maintenez le connecteur et tournezd'un quart de tour le transparent.
Remplacez la lampe.
1 - Indicateurs de direction (P 21 W).
2 - Feux de recul (P 21 W), c™tŽ
droit.
Feu antibrouillard (P 21 W), c™tŽ gauche.
3 - Feux stop (P 21 W).
4 - Feux de position (R 5 W). Ces 5 lampes se changent de l'intŽ-
rieur du coffre : soulevez et accrochez le tapis de
coffre,
retirez la garniture de seuil du
coffre qui est fixŽe par deux clousplastique,
Žcartez la garniture de coffrepour accŽder au porte-lampes,
appuyez sur la languette et retirez le porte-lampes, (4 lampes W 5 W)
A l'aide d'une clŽ en tube de 10 mm, dŽvissez les 2 Žcrous defixation 1.
DŽgagez le bloc feux en le pous-
sant vers l'extŽrieur.
Pincez les deux languettes 2
pour dŽgager le porte-lampes.
Remplacez la lampe dŽfectueuse.
Au remontage, veillez ˆ la bonneremise en place du joint d'Žtan-chŽitŽ du bloc feux.
remplacez la lampe dŽfectueuse.
Au remontage, veillez ˆ bien repasserla garniture sous le joint.
Feux de plaque minŽralogique
(W 5 W) Retirez le transparent.
Remplacez la lampe dŽfectueuse.
LES INFORMATIONS PRATIQUES 105
Les lampes de couleur ambre (indicateurs dedirection et rŽpŽtiteursremplacŽes par des
lampes de caractŽristiques et decouleur identiques.
Page 91 of 114

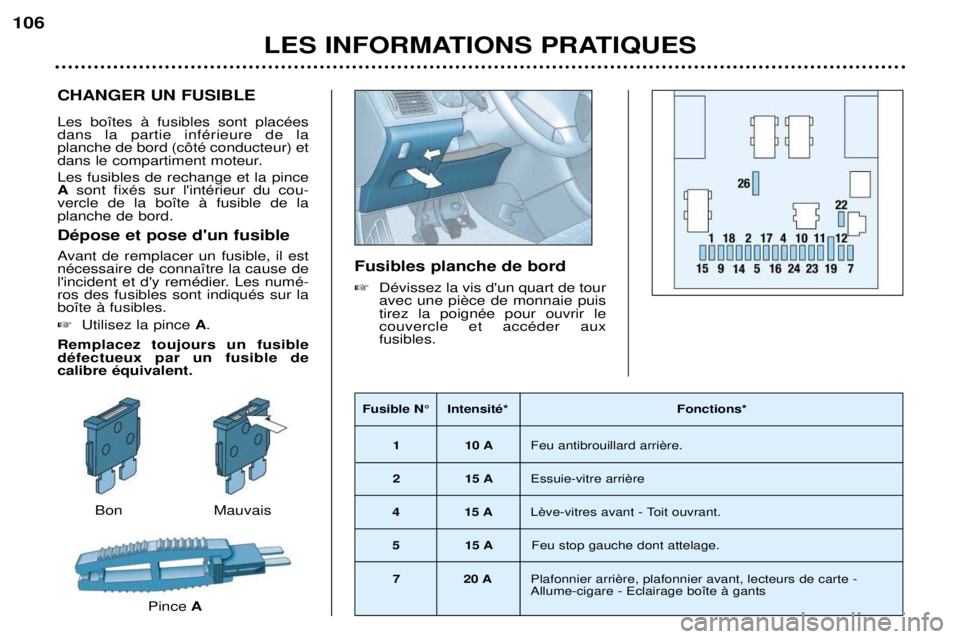

CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes dans la partie infŽrieure de laplanche de bord (c™tŽ conducteur) et
dans le compartiment moteur. Les fusibles de rechange et la pince Asont fixŽs sur l'intŽrieur du cou-
vercle de la bo”te ˆ fusible de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de
l'incident et d'y remŽdier. Les numŽ-ros des fusibles sont indiquŽs sur labo”te ˆ fusibles. Utilisez la pince A.
Remplacez toujours un fusible dŽfectueux par un fusible decalibre Žquivalent. Fusibles planche de bord
DŽvissez la vis d'un quart de tour tirez la poignŽe pour ouvrir lecouvercle et accŽder auxfusibles.
LES INFORMATIONS PRATIQUES
106
Fusible N¡ IntensitŽ* Fonctions*
1 10 A
2 15 A
4 15 A
5 15 A Feu stop gauche dont attelage.
7 20 A Allume-cigare - Eclairage bo”te ˆ gants
Bon
PinceAMauvais
Page 92 of 114

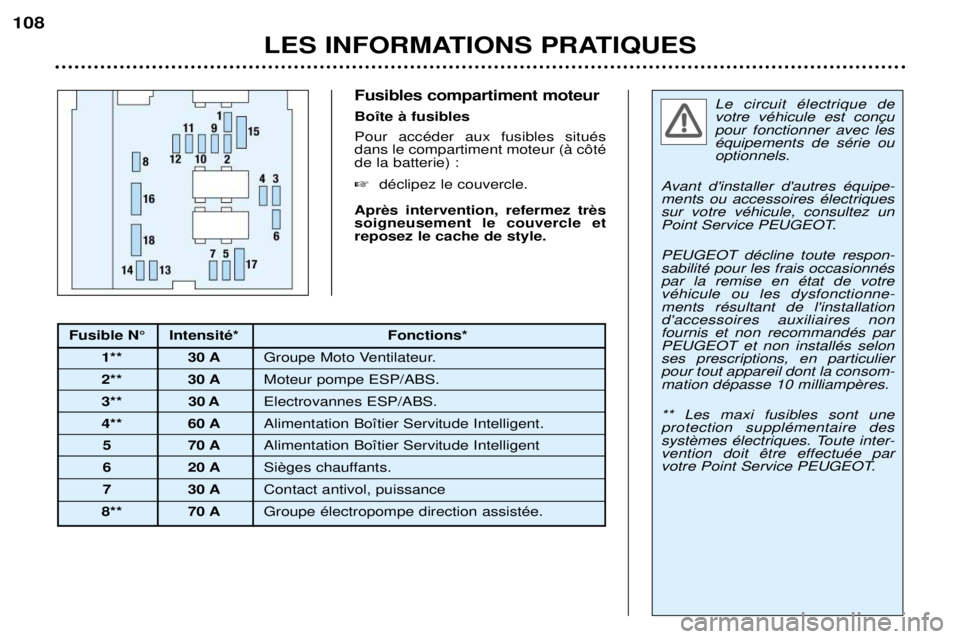

Fusibles compartiment moteur Bo”te ˆ fusiblesPour accŽder aux fusibles situŽs dans le compartiment moteur (ˆ c™tŽde la batterie) : dŽclipez le couvercle.
soigneusement le couvercle etreposez le cache de style.
LES INFORMATIONS PRATIQUES
108
Le circuit Žlectrique de pour fonctionner avec lesŽquipements de sŽrie ouoptionnels.
Avant d'installer d'autres Žquipe-ments ou accessoires Žlectriquessur votre vŽhicule, consultez un
Point Service PEUGEOT. PEUGEOT dŽcline toute respon- sabilitŽ pour les frais occasionnŽspar la remise en Žtat de votrevŽhicule ou les dysfonctionne-ments rŽsultant de l'installationd'accessoires auxiliaires non fournis et non recommandŽs parPEUGEOT et non installŽs selonses prescriptions, en particulierpour tout appareil dont la consom- ** Les maxi fusibles sont une protection supplŽmentaire des
votre Point Service PEUGEOT.
Fusible N¡ IntensitŽ* Fonctions* 1** 30 A Groupe Moto Ventilateur.
2** 30 A Moteur pompe ESP/ABS.
3** 30 A Electrovannes ESP/ABS.
4** 60 A Alimentation Bo”tier Servitude Intelligent.
5 70 A Alimentation Bo”tier Servitude Intelligent
6 20 A
7 30 A Contact antivol, puissance
8** 70 A Groupe Žlectropompe direction assistŽe.
Page 93 of 114
LES INFORMATIONS PRATIQUES109

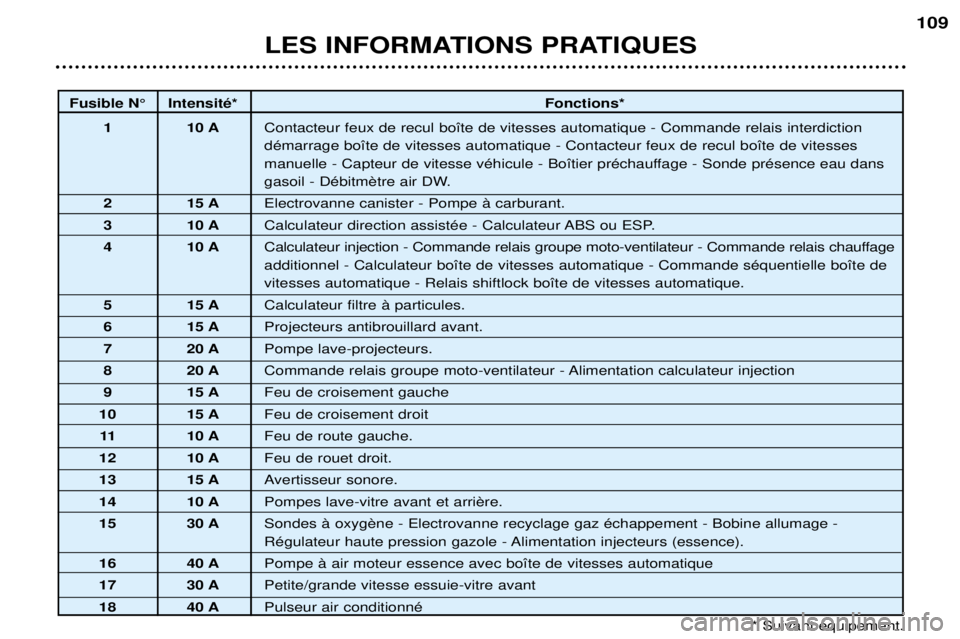

Fusible N¡ IntensitŽ*
Fonctions*
1 10 A Contacteur feux de recul bo”te de vitesses automatique - Commande relais interdiction dŽmarrage bo”te de vitesses automatique - Contacteur feux de recul bo”te de vitesses
manuelle - Capteur de vitesse vŽhicule - Bo”tier prŽchauffage - Sonde prŽsence eau dans
2 15 A Electrovanne canister - Pompe ˆ carburant.
3 10 A Calculateur direction assistŽe - Calculateur ABS ou ESP.
4 10 A Calculateur injection - Commande relais groupe moto-ventilateur - Commande relais chauffageadditionnel - Calculateur bo”te de vitesses automatique - Commande sŽquentielle bo”te devitesses automatique - Relais shiftlock bo”te de vitesses automatique.
5 15 A Calculateur filtre ˆ particules.
6 15 A Projecteurs antibrouillard avant.
7 20 A Pompe lave-projecteurs.
8 20 A Commande relais groupe moto-ventilateur - Alimentation calculateur injection
9 15 A Feu de croisement gauche
10 15 A Feu de croisement droit
11 10 A Feu de route gauche.
12 10 A Feu de rouet droit.
13 15 A Avertisseur sonore.
14 10 A
15 30 A
RŽgulateur haute pression gazole - Alimentation injecteurs (essence).
16 40 A Pompe ˆ air moteur essence avec bo”te de vitesses automatique
17 30 A Petite/grande vitesse essuie-vitre avant
18 40 A Pulseur air conditionnŽ
* Suivant Žquipement.
Page 94 of 114
CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes dans la partie infŽrieure de laplanche de bord (c™tŽ conducteur) et
dans le compartiment moteur. Les fusibles de rechange et la pince Asont fixŽs sur l'intŽrieur du cou-
vercle de la bo”te ˆ fusible de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de
l'incident et d'y remŽdier. Les numŽ-ros des fusibles sont indiquŽs sur labo”te ˆ fusibles. Utilisez la pince A.
Remplacez toujours un fusible dŽfectueux par un fusible decalibre Žquivalent. Fusibles planche de bord
DŽvissez la vis d'un quart de tour tirez la poignŽe pour ouvrir lecouvercle et accŽder auxfusibles.
LES INFORMATIONS PRATIQUES
106
Fusible N¡ IntensitŽ* Fonctions*
1 10 A
2 15 A
4 15 A
5 15 A Feu stop gauche dont attelage.
7 20 A Allume-cigare - Eclairage bo”te ˆ gants
Bon
PinceAMauvais
Page 95 of 114
LES INFORMATIONS PRATIQUES107
Fusible N¡ IntensitŽ*
Fonctions*
9 30 A
Žlectriques non impulsionnels) - Toit ouvrant.
10 15 A
11 15 A Autoradio - ƒcran multifonction B - Commandes au volant - Bo”te de vitesses automatique.
12 10 A attelage - Interrupteurs verrouillage centralisŽ/alarme/ESP/feu de dŽtresse - ƒclairage
Interrupteurs bo”te de vitesses automatique - Correcteur de site.
14 30 A Commandes de fermeture/ouverture des ouvrants - Commandes de super-verrouillage.
15 30 A
16 5 A Bo”tier de servitude moteur - Alarme - Filtre ˆ particule - Commandes au volant - Airbags.
17 10 A
18 10 A Prise diagnostic - Commandes au volant - Contacteurs pŽdales de frein (stop) et d'embrayage- Contacteur niveau d'eau - Second contacteur frein.
19 30 A Shunt PARC.
22 10 A et attelage.
23 15 A
24 15 A CombinŽ - Autoradio - ƒcran multifonction - Air conditionnŽ.
26 30 A
* Suivant Žquipement.
Page 96 of 114
CHANGER UN BALAI D'ESSUIE-VITRE Mise en position maintenance des balais coupŽ le contact, actionnez lacommande d'essuie-vitre pourpositionner les balais en milieude pare-brise (position mainte-nance).
ƒchange d'un balai Soulevez le bras, puis dŽclipez le balai et dŽposez-le.
Montez le nouveau balai et rabat-tez le bras.
Attention : le balai le plus court se
monte sur le bras d'essuie-vitre c™tŽdroit du vŽhicule. Pour ranger les balais, mettez le contact et actionnez la commanded'essuie-vitre. FONCTION MODE ƒCONOMIE
toit ouvrant*, plafonniers, autoradio,etc.) ne sont utilisables que pendantune durŽe cumulŽe de trenteminutes, afin de ne pas dŽcharger labatterie. Une fois ces trente minutes passŽes, le message
"Mode Žconomie actif"
appara”t sur l'Žcran multifonction etles fonctions actives sont mises enveille. Ces fonctions seront rŽactivŽes automatiquement ˆ la prochaine utilisation du vŽhicule. Pour retrouver l'usage immŽdiat de ces fonctions, il faut procŽder audŽmarrage du moteur et le laissertourner quelques secondes. Attention : une batterie dŽchargŽe
ne permet pas le dŽmarrage du
moteur. FONCTION DƒLESTAGE VŽhicule roulant, certaines fonctions
l'habitacle des vŽhicules Diesel, etc.)rement, en fonction de l'Žtat de chargede la batterie. La rŽactivation des fonctions neutra- charge de la batterie le permet. Remarque :
au risque de dŽcharger
la batterie, les fonctions neutralisŽes * Suivant Žquipement.
