Page 113 of 128

Električno kolo vašeg
vozila može da radi uz
serijsku opremu ili opcije.
Pre priključenja neke dodatne ili
pomoćne električne opreme,
posavetujte se u ovlašćenom ser-
visu mreže PEUGEOT.
PEUGEOT ne prihvata nikakvu
odgovornost za troškove popravl-
janja vozila ili pojedinih delova
usled kvarova prouzrokovanih
postavljanjem dodatne ili pomoć-
ne opreme koju nije sam isporučio
ili preporučio i koja nije postavlje-
na prema njegovim propisima,
posebno za uređaje koji troše više
od 10 miliampera.
** Maksi osigurači su dodatna zaštita
električnih sistema. Bilo kakav zahvat
mora biti poveren ovlašćenom servisu

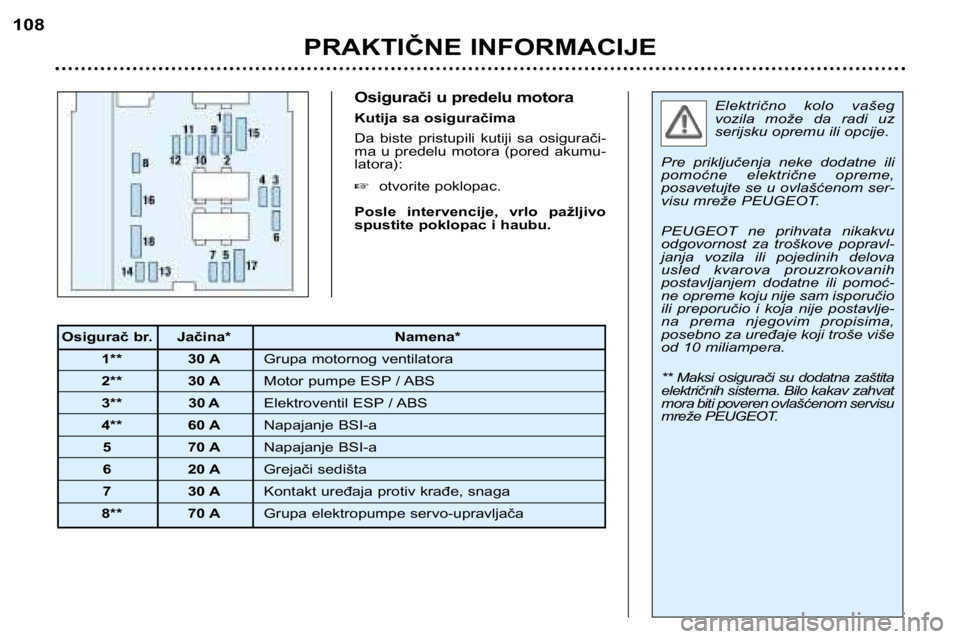

mreže PEUGEOT. Osigurači u predelu motora
Kutija sa osiguračima
Da biste pristupili kutiji sa osigurači-
ma u predelu motora (pored akumu-latora): otvorite poklopac.
Posle intervencije, vrlo pažljivo
spustite poklopac i haubu.
PRAKTIČNE INFORMACIJE
108
Osigurač br. Jačina* Namena*
1** 30 A Grupa motornog ventilatora
2** 30 A Motor pumpe ESP / ABS
3** 30 A Elektroventil ESP / ABS
4** 60 A Napajanje BSI-a
5 70 A Napajanje BSI-a
6 20 A Grejači sedišta
7 30 A Kontakt uređaja protiv krađe, snaga
8** 70 A Grupa elektropumpe servo-upravljača
Page 114 of 128

PRAKTIČNE INFORMACIJE109

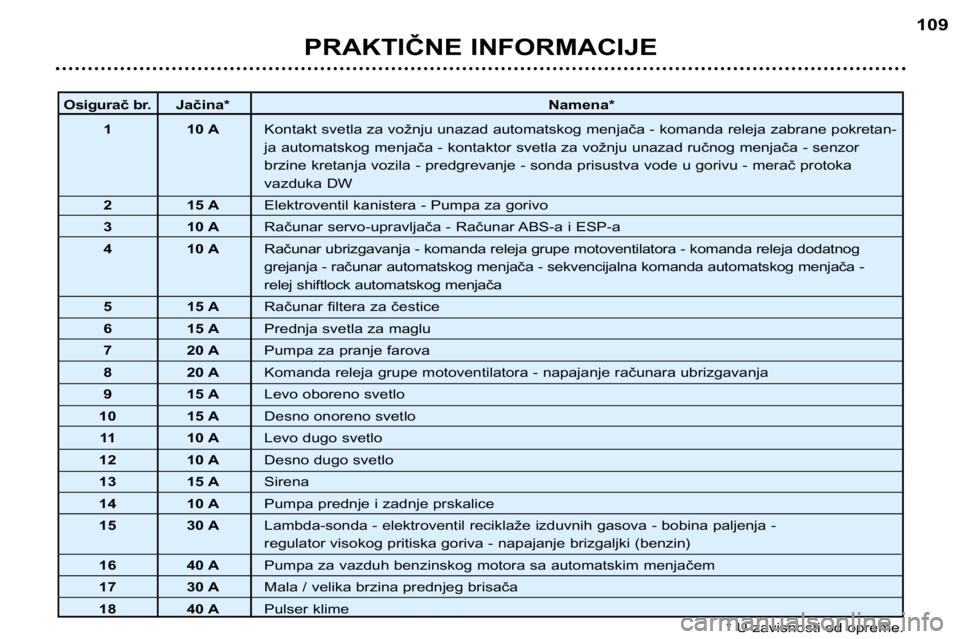

Osigurač br.
Jačina* Namena*
1 10 A Kontakt svetla za vožnju unazad automatskog menjača - komanda releja zabrane pokretan-
ja automatskog menjača - kontaktor svetla za vožnju unazad ručnog menjača - senzor
brzine kretanja vozila - predgrevanje - sonda prisustva vode u gorivu - merač protoka
vazduka DW
2 15 A Elektroventil kanistera - Pumpa za gorivo
3 10 A Računar servo-upravljača - Računar ABS-a i ESP-a
4 10 A Računar ubrizgavanja - komanda releja grupe motoventilatora - komanda releja dodatnog
grejanja - računar automatskog menjača - sekvencijalna komanda automatskog menjača -
relej shiftlock automatskog menjača
5 15 A Računar filtera za čestice
6 15 A Prednja svetla za maglu
7 20 A Pumpa za pranje farova
8 20 A Komanda releja grupe motoventilatora - napajanje računara ubrizgavanja
9 15 A Levo oboreno svetlo
10 15 A Desno onoreno svetlo
11 10 A Levo dugo svetlo
12 10 A Desno dugo svetlo
13 15 A Sirena
14 10 A Pumpa prednje i zadnje prskalice
15 30 A Lambda-sonda - elektroventil reciklaže izduvnih gasova - bobina paljenja -
regulator visokog pritiska goriva - napajanje brizgaljki (benzin)
16 40 A Pumpa za vazduh benzinskog motora sa automatskim menjačem
17 30 A Mala / velika brzina prednjeg brisača
18 40 A Pulser klime
* U zavisnosti od opreme.
Page 115 of 128

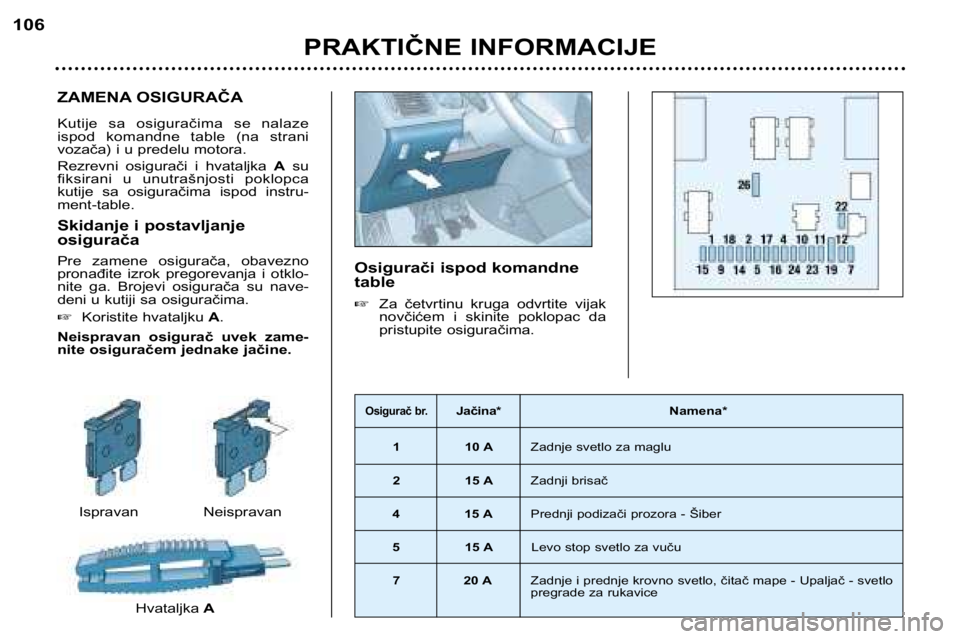

ZAMENA OSIGURAČA
Kutije sa osiguračima se nalaze
ispod komandne table (na strani
vozača) i u predelu motora.
Rezrevni osigurači i hvataljka Asu
fiksirani u unutrašnjosti poklopca
kutije sa osiguračima ispod instru-ment-table.
Skidanje i postavljanje osigurača
Pre zamene osigurača, obavezno
pronađite izrok pregorevanja i otklo-
nite ga. Brojevi osigurača su nave-
deni u kutiji sa osiguračima. Koristite hvataljku A.
Neispravan osigurač uvek zame-
nite osiguračem jednake jačine. Osigurači ispod komandne table
Za četvrtinu kruga odvrtite vijak
novčićem i skinite poklopac da
pristupite osiguračima.
PRAKTIČNE INFORMACIJE
106
Osigurač br.Jačina*
Namena*
1 10 A Zadnje svetlo za maglu
2 15 A Zadnji brisač
4 15 A Prednji podizači prozora - Šiber
5 15 A Levo stop svetlo za vuču
7 20 A Zadnje i prednje krovno svetlo, čitač mape - Upaljač - svetlo
pregrade za rukavice
Ispravan
Hvataljka ANeispravan
Page 116 of 128

PRAKTIČNE INFORMACIJE107

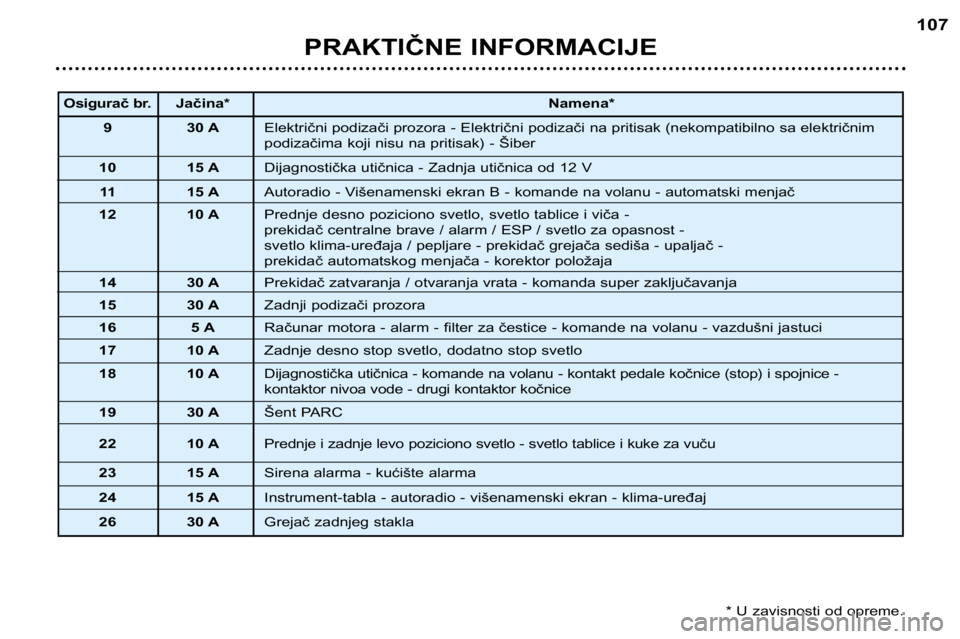

Osigurač br.
Jačina* Namena*
9 30 A Električni podizači prozora - Električni podizači na pritisak (nekompatibilno sa električnim
podizačima koji nisu na pritisak) - Šiber
10 15 A Dijagnostička utičnica - Zadnja utičnica od 12 V
11 15 A Autoradio - Višenamenski ekran B - komande na volanu - automatski menjač
12 10 A Prednje desno poziciono svetlo, svetlo tablice i viča -
prekidač centralne brave / alarm / ESP / svetlo za opasnost -
svetlo klima-uređaja / pepljare - prekidač grejača sediša - upaljač -
prekidač automatskog menjača - korektor položaja
14 30 A Prekidač zatvaranja / otvaranja vrata - komanda super zaključavanja
15 30 A Zadnji podizači prozora
16 5 A Računar motora - alarm - filter za čestice - komande na volanu - vazdušni jastuci
17 10 A Zadnje desno stop svetlo, dodatno stop svetlo
18 10 A Dijagnostička utičnica - komande na volanu - kontakt pedale kočnice (stop) i spojnice -
kontaktor nivoa vode - drugi kontaktor kočnice
19 30 A Šent PARC
22 10 A Prednje i zadnje levo poziciono svetlo - svetlo tablice i kuke za vuču
23 15 A Sirena alarma - kućište alarma
24 15 A Instrument-tabla - autoradio - višenamenski ekran - klima-uređaj
26 30 A Grejač zadnjeg stakla
* U zavisnosti od opreme.
