FUSêVEIS*89V- 2Caixa de fus’veis
Duas caixas de fus’veis est‹o colocadas por baixo do painel de bordo e no
compartimento motor. Fus ’veis sob o painel de bordo
Para aceder aos fus’veis sob o painel de bordo (ˆ esquerda do condutor), rodar os dois bot›es da tampa um quarto de volta.
Substitui o de um fus ’vel
Antes de substituir um fus’vel, Ž necess‡rio conhecer a causa da avaria e repar‡-la. Os nœmeros dos fus’veis s‹o indicados na caixa de fus’veis. Os fus’veis sem nœmero s‹o para substitui Substituir o fus ’vel avariado por outro da mesma amperagem (mesma
cor). Utilizar a pin Acolocada na caixa.
* Conforme a vers‹o ou pa’s Bom
Mau
Pina A
02-09-2002

02-09-2002
QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)V- 2
90
Fus ’veis sob o painel de bordo

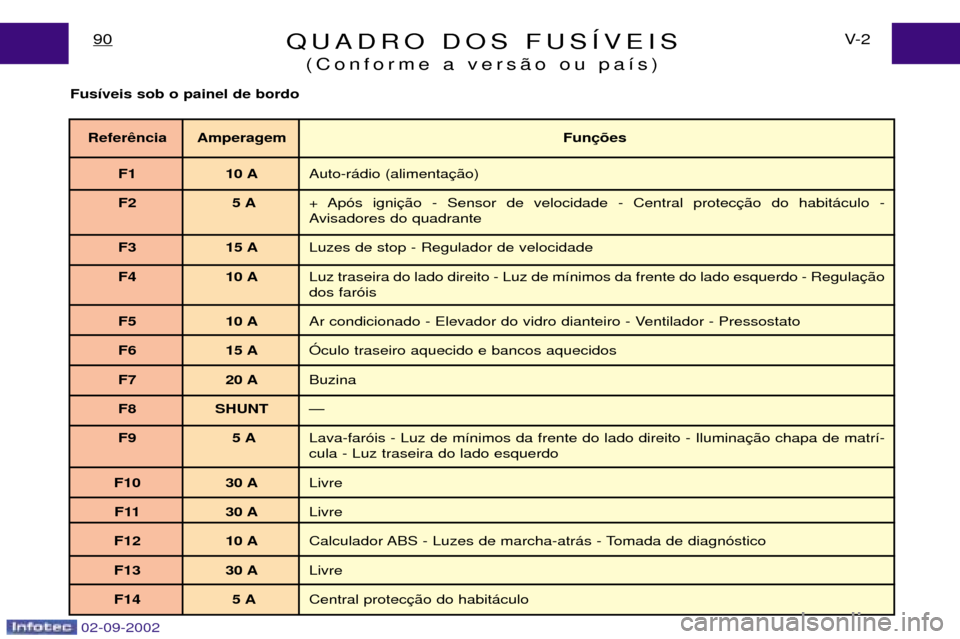

Refer ncia Amperagem Fun
F1 10 A Auto-r‡dio (alimenta
F2 5 A + Ap—s igni
Avisadores do quadrante
F3 15 A Luzes de stop - Regulador de velocidade
F4 10 A Luz traseira do lado direito - Luz de m’nimos da frente do lado esquerdo - Regulados far—is
F5 10 A Ar condicionado - Elevador do vidro dianteiro - Ventilador - Pressostato
F6 15 A îculo traseiro aquecido e bancos aquecidos
F7 20 A Buzina
F8 SHUNT Ñ
F9 5 A Lava-far—is - Luz de m’nimos da frente do lado direito - Iluminacula - Luz traseira do lado esquerdo
F10 30 A Livre
F11 30 A Livre
F12 10 A Calculador ABS - Luzes de marcha-atr‡s - Tomada de diagn—stico
F13 30 A Livre
F14 5 A Central protec

QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)91V- 2

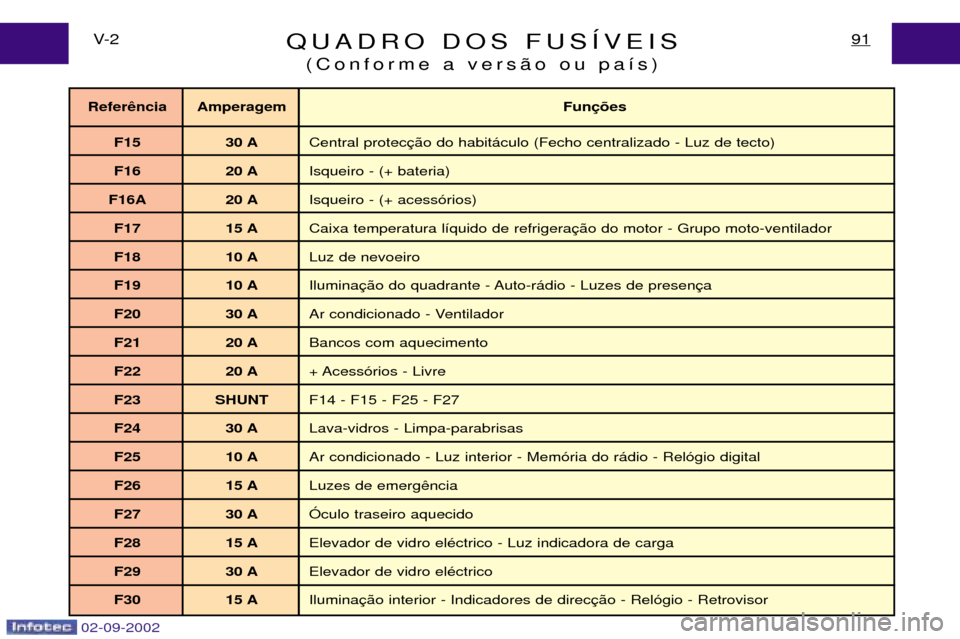

Refer ncia Amperagem Fun
F15 30 A Central protec
F16 20 A Isqueiro - (+ bateria)
F16A 20 A Isqueiro - (+ acess—rios)
F17 15 A Caixa temperatura l’quido de refrigera
F18 10 A Luz de nevoeiro
F19 10 A Ilumina
F20 30 A Ar condicionado - Ventilador
F21 20 A Bancos com aquecimento
F22 20 A + Acess—rios - Livre
F23 SHUNT F14 - F15 - F25 - F27
F24 30 A Lava-vidros - Limpa-parabrisas
F25 10 A Ar condicionado - Luz interior - Mem—ria do r‡dio - Rel—gio digital
F26 15 A Luzes de emerg
F27 30 A îculo traseiro aquecido
F28 15 A Elevador de vidro elŽctrico - Luz indicadora de carga
F29 30 A Elevador de vidro elŽctrico
F30 15 A Ilumina
02-09-2002

02-09-2002
QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)V- 2
92

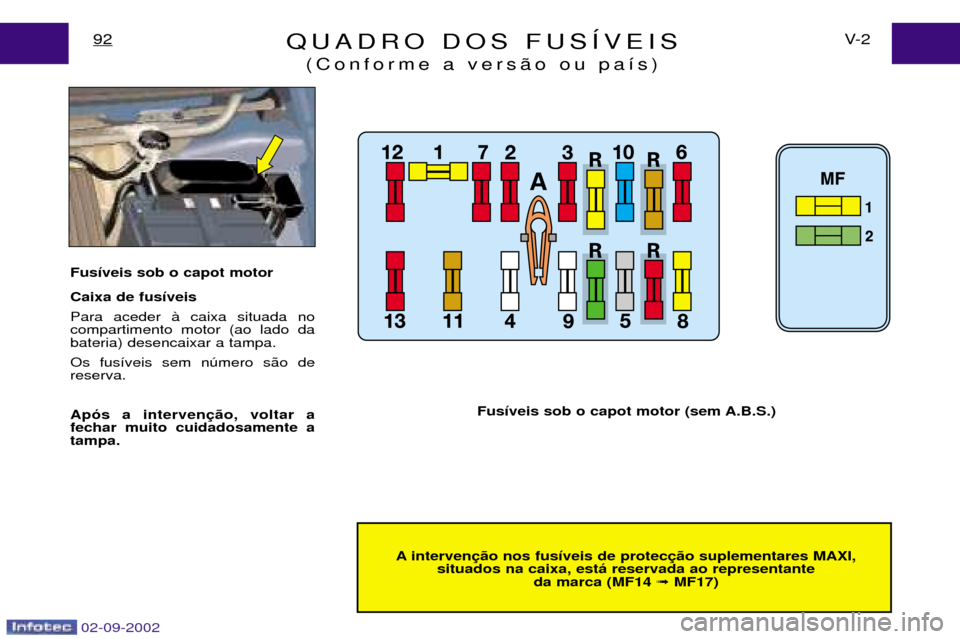

A interven o nos fus’veis de protec o suplementares MAXI,
situados na caixa, est ‡ reservada ao representante
da marca (MF14 ➟ MF17)
Fus
’veis sob o capot motor
Caixa de fus ’veis
Para aceder ˆ caixa situada no compartimento motor (ao lado dabateria) desencaixar a tampa. Os fus’veis sem nœmero s‹o de reserva. Ap —s a interven o, voltar a
fechar muito cuidadosamente a tampa. Fus
’veis sob o capot motor (sem A.B.S.)

QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)93V- 2

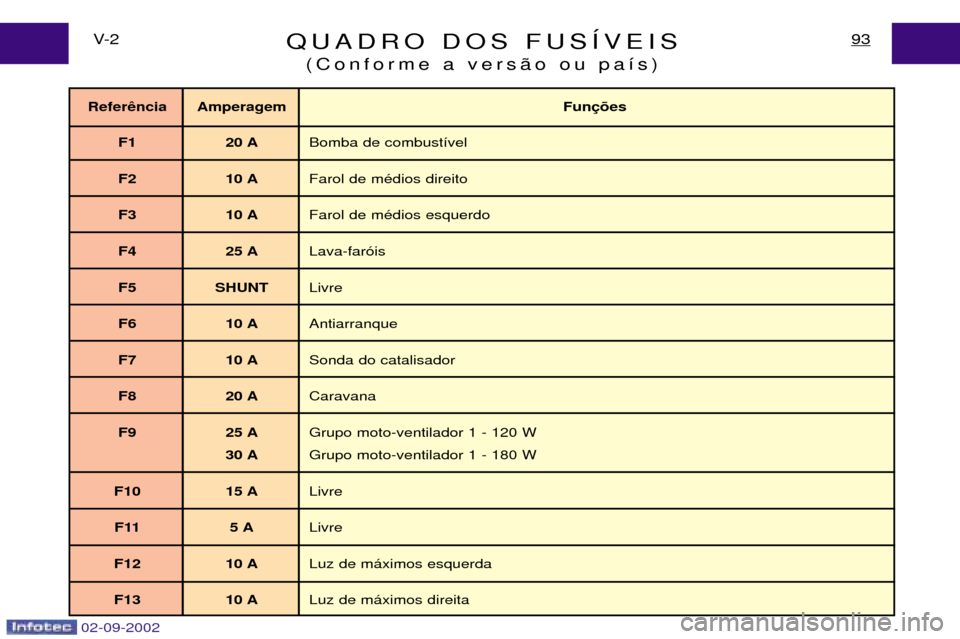

Refer ncia Amperagem Fun
F1 20 A Bomba de combust’vel
F2 10 A Farol de mŽdios direito
F3 10 A Farol de mŽdios esquerdo
F4 25 A Lava-far—is
F5 SHUNT Livre
F6 10 A Antiarranque
F7 10 A Sonda do catalisador
F8 20 A Caravana
F9 25 A Grupo moto-ventilador 1 - 120 W
30 A Grupo moto-ventilador 1 - 180 W
F10 15 A Livre
F11 5 A Livre
F12 10 A Luz de m‡ximos esquerda
F13 10 A Luz de m‡ximos direita
02-09-2002

02-09-2002
QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)V- 2
94

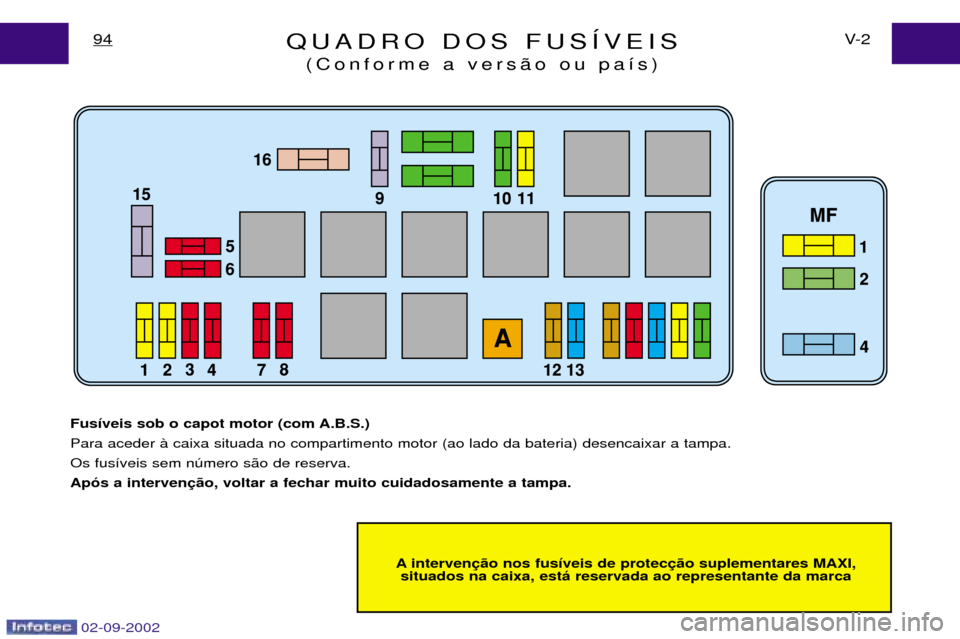

A interven o nos fus’veis de protec o suplementares MAXI,
situados na caixa, est ‡ reservada ao representante da marca
Fus
’veis sob o capot motor (com A.B.S.)
Para aceder ˆ caixa situada no compartimento motor (ao lado da bateria) desencaixar a tampa. Os fus’veis sem nœmero s‹o de reserva.Ap —s a interven o, voltar a fechar muito cuidadosamente a tampa.

QUADRO DOS FUSêVEIS(Conforme a vers‹o ou pa’s)95V- 2

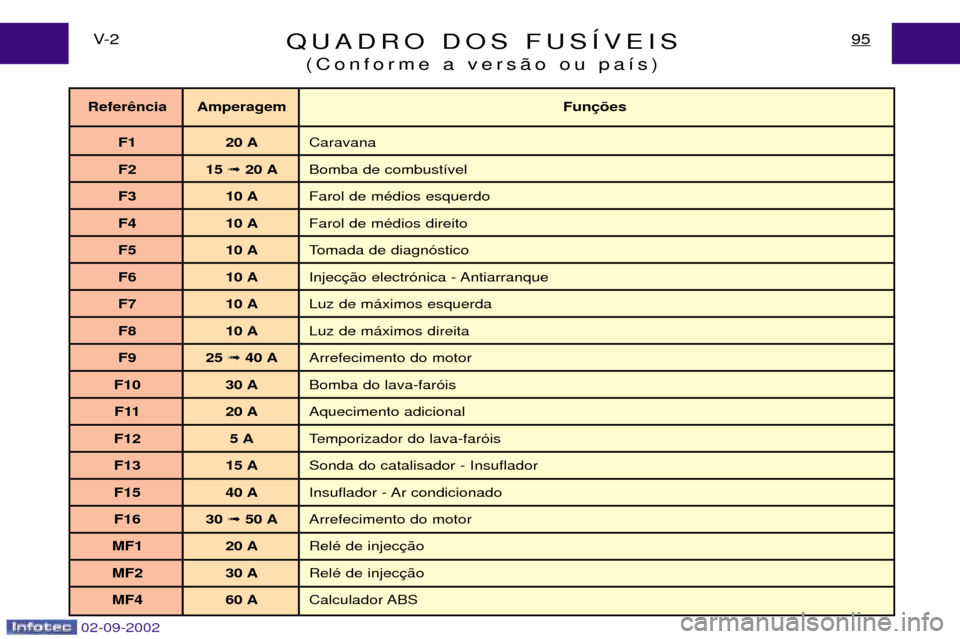

Refer ncia Amperagem Fun
F1 20 A Caravana
F2 15 ➟ 20 A Bomba de combust’vel
F3 10 A Farol de mŽdios esquerdo
F4 10 A Farol de mŽdios direito
F5 10 A Tomada de diagn—stico
F6 10 A Injec
F7 10 A Luz de m‡ximos esquerda
F8 10 A Luz de m‡ximos direita
F9 25 ➟ 40 A Arrefecimento do motor
F10 30 A Bomba do lava-far—is
F11 20 A Aquecimento adicional
F12 5 A Temporizador do lava-far—is
F13 15 A Sonda do catalisador - Insuflador
F15 40 A Insuflador - Ar condicionado
F16 30 ➟ 50 A Arrefecimento do motor
MF1 20 A RelŽ de injec
MF2 30 A RelŽ de injec
MF4 60 A Calculador ABS
02-09-2002

02-09-2002
SUBSTITUI‚ÌO DE LåMPADAS103V- 3

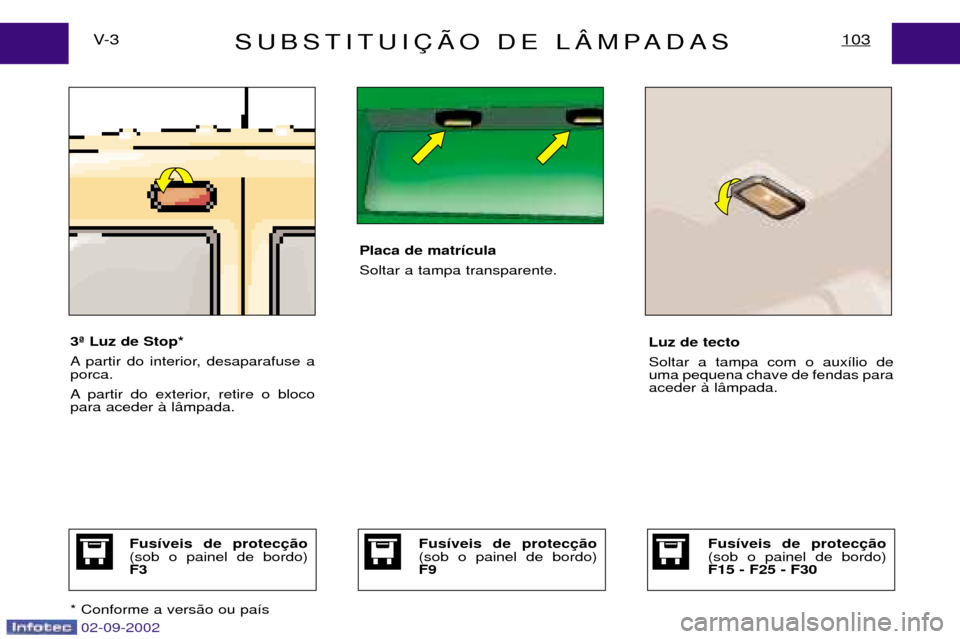

3» Luz de Stop*
A partir do interior, desaparafuse a porca.
A partir do exterior, retire o bloco para aceder ˆ l‰mpada. Luz de tecto Soltar a tampa com o aux’lio de uma pequena chave de fendas paraaceder ˆ l‰mpada.
* Conforme a vers‹o ou pa’s
Fus’veis de protec (sob o painel de bordo)F3Fus’veis de protec (sob o painel de bordo)F15 - F25 - F30Fus’veis de protec (sob o painel de bordo)F9
Placa de matr’cula Soltar a tampa transparente.
