2001 YAMAHA YZF600 Betriebsanleitungen (in German)

Technische Daten
8-4
8
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 18,5 A bei 5.000 U/min
Batterie
Typ YTX12-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 1
Blinker 12 V, 21 W ´ 4
Standlicht vorn 12 V, 4 W ´ 1
Instrumentenbeleuchtung 12 V; 1,7 W ´ 4
Leerlauf-Kontrolleuchte 12 V; 3,4 W ´ 1
Fernlicht-Kontrolleuchte 12 V; 3,4 W ´ 1
Ölstand-Warnleuchte 12 V; 3,4 W ´ 1
Blinker-Kontrolleuchte 12 V; 3,4 W ´ 1
Reserve-Warnleuchte 12 V; 3,4 W ´ 1
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 7,5 A
Zündungssicherung 7,5 A
G_4tv.book Page 4 Wednesday, October 4, 2000 4:24 PM

G_4tv.book Page 5 Wednesday, October 4, 2000 4:24 PM

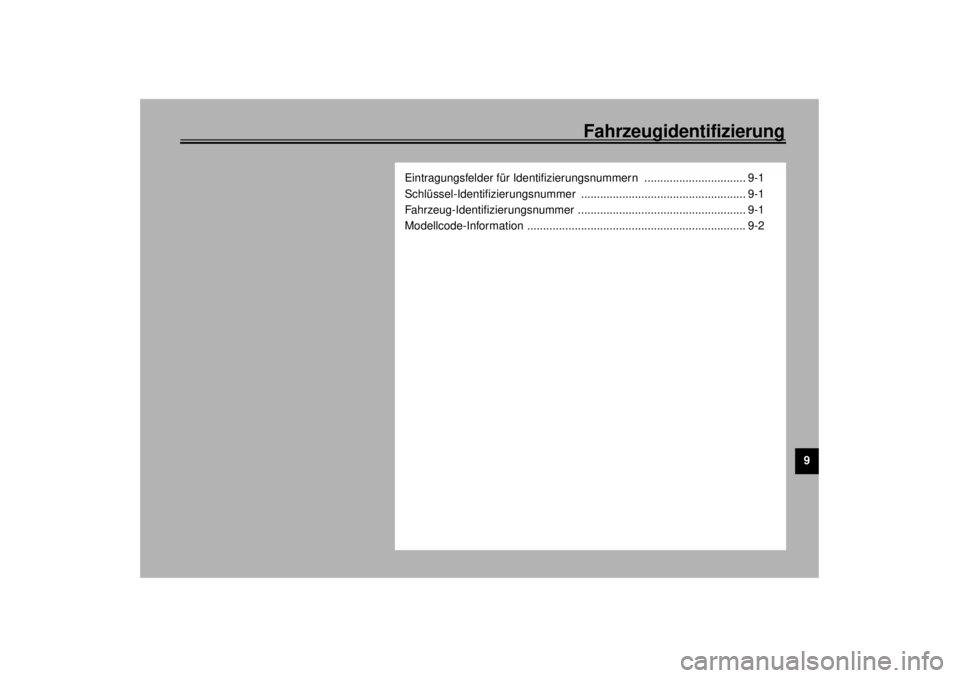

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-Information Das Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter der
Sitzbank angebracht; siehe dazu Seite 3-11.
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
G_4tv.book Page 2 Wednesday, October 4, 2000 4:24 PM

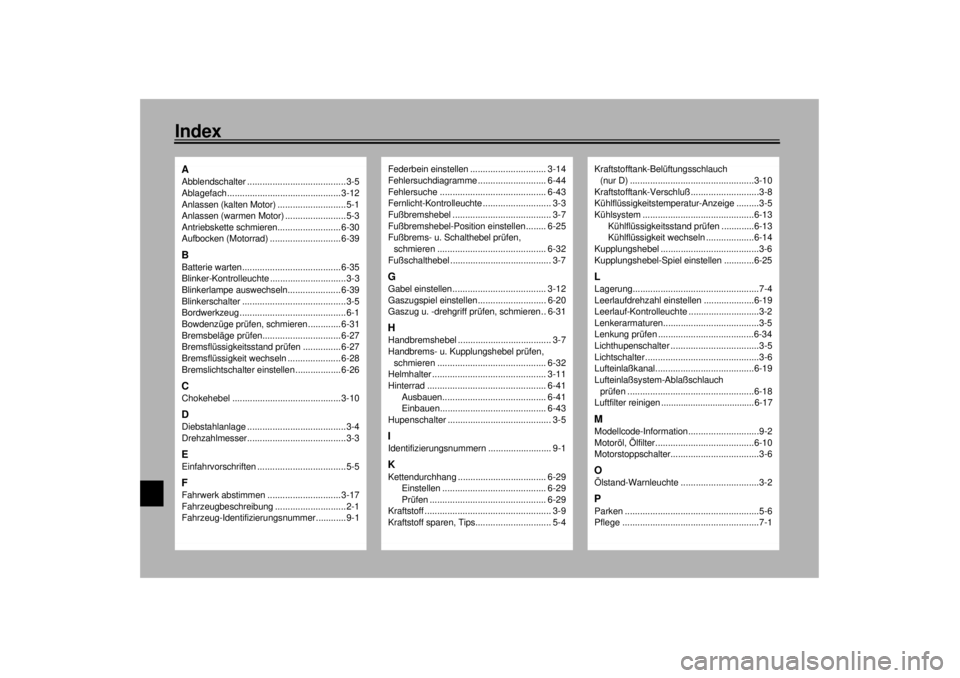

IndexAAbblendschalter .......................................3-5
Ablagefach............................................. 3-12
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-3
Antriebskette schmieren......................... 6-30
Aufbocken (Motorrad) ............................ 6-39BBatterie warten....................................... 6-35
Blinker-Kontrolleuchte ..............................3-3
Blinkerlampe auswechseln..................... 6-39
Blinkerschalter .........................................3-5
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-31
Bremsbeläge prüfen............................... 6-27
Bremsflüssigkeitsstand prüfen ............... 6-27
Bremsflüssigkeit wechseln ..................... 6-28
Bremslichtschalter einstellen .................. 6-26CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-4
Drehzahlmesser.......................................3-3EEinfahrvorschriften ...................................5-5FFahrwerk abstimmen ............................. 3-17
Fahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen .............................. 3-14
Fehlersuchdiagramme ........................... 6-44
Fehlersuche .......................................... 6-43
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ....................................... 3-7
Fußbremshebel-Position einstellen ........ 6-25
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-32
Fußschalthebel ........................................ 3-7GGabel einstellen..................................... 3-12
Gaszugspiel einstellen........................... 6-20
Gaszug u. -drehgriff prüfen, schmieren .. 6-31HHandbremshebel ..................................... 3-7
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-32
Helmhalter ............................................. 3-11
Hinterrad ............................................... 6-41
Ausbauen......................................... 6-41
Einbauen.......................................... 6-43
Hupenschalter ......................................... 3-5IIdentifizierungsnummern ......................... 9-1KKettendurchhang ................................... 6-29
Einstellen ......................................... 6-29
Prüfen .............................................. 6-29
Kraftstoff .................................................. 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch
(nur D) .................................................3-10
Kraftstofftank-Verschluß ...........................3-8
Kühlflüssigkeitstemperatur-Anzeige .........3-5
Kühlsystem ............................................6-13
Kühlflüssigkeitsstand prüfen .............6-13
Kühlflüssigkeit wechseln ...................6-14
Kupplungshebel .......................................3-6
Kupplungshebel-Spiel einstellen ............6-25LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-19
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-5
Lenkung prüfen ......................................6-34
Lichthupenschalter ...................................3-5
Lichtschalter .............................................3-6
Lufteinlaßkanal.......................................6-19
Lufteinlaßsystem-Ablaßschlauch
prüfen ..................................................6-18
Luftfilter reinigen ...................................... 6-17MModellcode-Information............................9-2
Motoröl, Ölfilter.......................................6-10
Motorstoppschalter...................................3-6OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-6
Pflege ......................................................7-1
G_4tv.book Page 1 Wednesday, October 4, 2000 4:24 PM

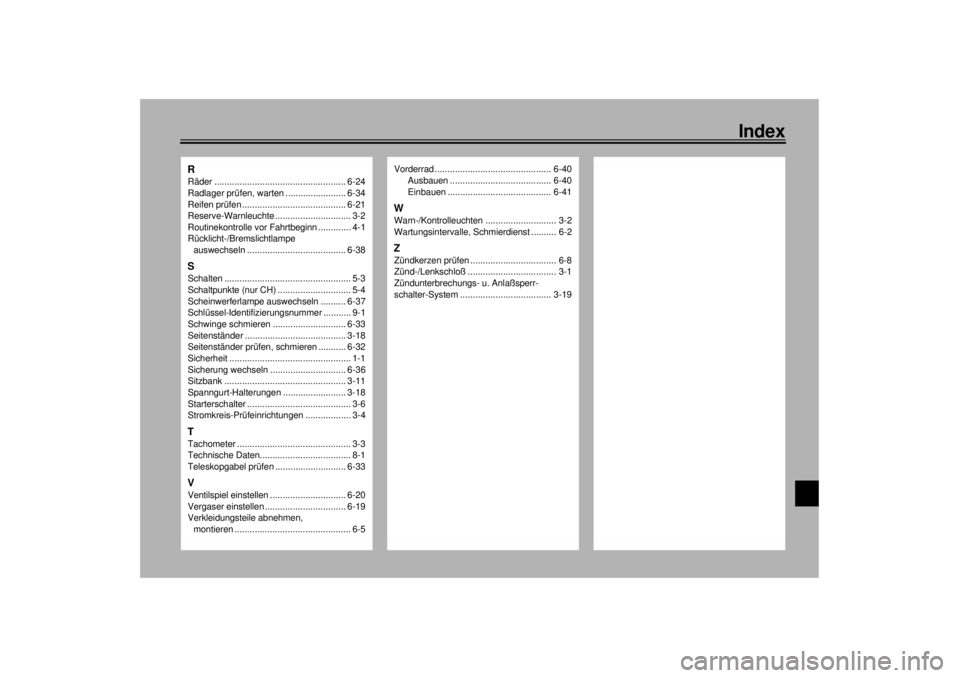

Index
RRäder .................................................... 6-24
Radlager prüfen, warten ........................ 6-34
Reifen prüfen ......................................... 6-21
Reserve-Warnleuchte .............................. 3-2
Routinekontrolle vor Fahrtbeginn ............. 4-1
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-38SSchalten .................................................. 5-3
Schaltpunkte (nur CH) ............................. 5-4
Scheinwerferlampe auswechseln .......... 6-37
Schlüssel-Identifizierungsnummer ........... 9-1
Schwinge schmieren ............................. 6-33
Seitenständer ........................................ 3-18
Seitenständer prüfen, schmieren ........... 6-32
Sicherheit ................................................ 1-1
Sicherung wechseln .............................. 6-36
Sitzbank ................................................ 3-11
Spanngurt-Halterungen ......................... 3-18
Starterschalter ......................................... 3-6
Stromkreis-Prüfeinrichtungen .................. 3-4TTachometer ............................................. 3-3
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-33VVentilspiel einstellen .............................. 6-20
Vergaser einstellen ................................ 6-19
Verkleidungsteile abnehmen,
montieren .............................................. 6-5
Vorderrad .............................................. 6-40
Ausbauen ........................................ 6-40
Einbauen ......................................... 6-41WWarn-/Kontrolleuchten ............................ 3-2
Wartungsintervalle, Schmierdienst .......... 6-2ZZündkerzen prüfen .................................. 6-8
Zünd-/Lenkschloß ................................... 3-1
Zündunterbrechungs- u. Anlaßsperr-
schalter-System .................................... 3-19
G_4tv.book Page 2 Wednesday, October 4, 2000 4:24 PM
