2001 YAMAHA YZF-R6 ESP

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
1*
Línea de combustible• Comprobar si los tubos de gasolina están agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
• Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 40.000 km
5 Filtro de aire•Limpiar.ÖÖ
• Cambiar.ÖÖ
6Embrague• Comprobar funcionamiento.
•Ajustar.ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-5.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-5.) Cada 4 años
S_5mt_Periodic.fm Page 3 Tuesday, December 5, 2000 10:34 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar la motocicleta o utilizarla
con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17 Caballete lateral• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjunto amortiguador
trasero• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera• Comprobar funcionamiento.ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.ÖÖ
22
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
23 Aceite de motor•Cambiar.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_5mt_Periodic.fm Page 4 Tuesday, December 5, 2000 10:34 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU03541
NOTA:_l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
_ 24Cartucho del filtro de
aceite del motor• Cambiar.ÖÖÖ
25
*
Sistema de refrigeración• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.ÖÖÖÖ Ö
• Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
27 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_5mt_Periodic.fm Page 5 Tuesday, December 5, 2000 10:34 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SAU01639
Comprobación de las bujías Las bujías son componentes importantes del
motor que deben ser comprobadas periódica-
mente, preferiblemente por un concesionario
Yamaha. El calor y los depósitos de material
provocan la erosión lenta de cualquier bujía, por
lo que éstas deben desmontarse y comprobarse
de acuerdo con el cuadro de mantenimiento pe-
riódico y engrase. Además, el estado de las bu-
jías puede reflejar el estado del motor.Compruebe que el aislamiento de porcelana que
rodea al electrodo central en cada bujía tenga un
color canela de tono entre medio y claro (éste es
el color ideal cuando se utiliza la motocicleta
normalmente). Si alguna de las bujías presenta
un color claramente diferente, puede que el mo-
tor esté averíado. No trate de diagnosticar usted
mismo estas averías. En lugar de ello, haga revi-
sar la motocicleta en un concesionario Yamaha.
Si una bujía presenta signos de erosión del elec-
trodo y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la distan-
cia entre electrodos de la misma con una galga y
ajustarla al valor especificado según sea
necesario.Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _
a. Distancia entre electrodos de la bujía
Bujía especificada:
CR10EK (NGK)
Distancia entre electrodos de la bujía:
0,6–0,7 mm
Par de apriete:
Bujía:
12,5 Nm (1,25 m·kg)
S_5mt.book Page 9 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SCA00021
ATENCION:_ No utilice herramientas para retirar o colo-
car la tapa de bujía, ya que de lo contrario el
acoplador de la bobina de encendido puede
romperse. Puede resultar difícil de retirar la
tapa de bujía debido a que la junta de goma
situada en su extremo aprieta mucho. Para
retirar la tapa de bujía, simplemente gírela
en una y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra dirección
mientras la empuja. _
SAU01610
Aceite del motor y cartucho del filtro
de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición
vertical.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _
2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
3. Espere unos minutos hasta que se asiente
el aceite, quite el tapón de llenado, limpie
la varilla de medición, introdúzcala de
nuevo en el orificio de llenado (sin roscar-
la) y extráigala de nuevo para comprobar

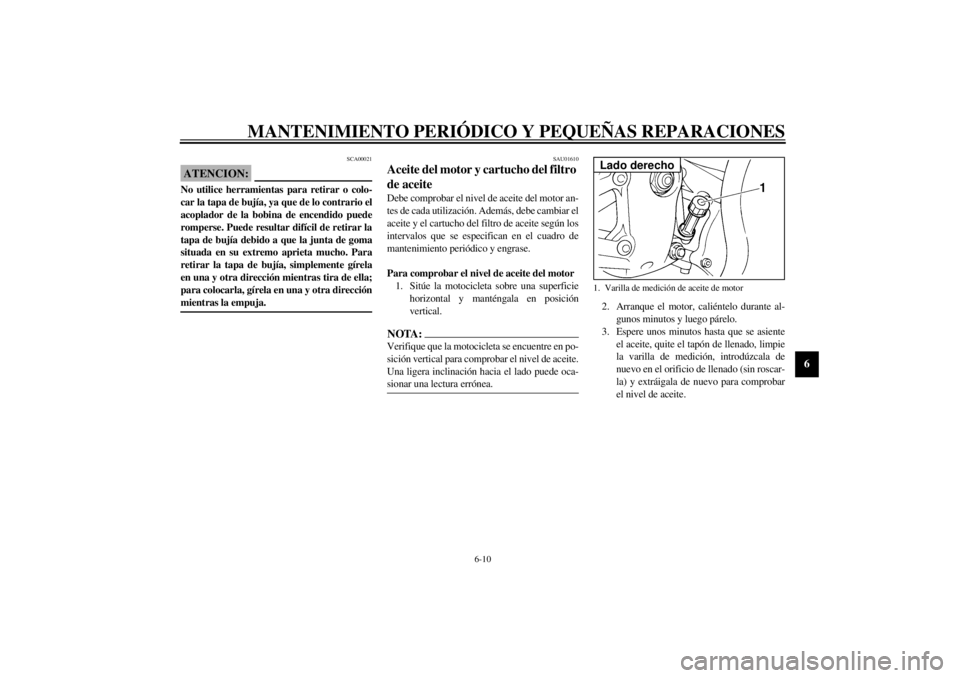

el nivel de aceite.1. Varilla de medición de aceite de motorLado derecho
S_5mt.book Page 10 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
5. Desmonte el cartucho del filtro de aceite
con una llave para filtros de aceite.NOTA:_ Puede adquirir una llave para filtros de aceite en
un concesionario Yamaha. _
6. Aplique una capa fina de aceite de motor a
la junta tórica del nuevo cartucho del filtro
de aceite.NOTA:_ Verifique que la junta tórica quede bien
asentada._
7. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con el par
especificado con una llave dinamométrica.
8. Coloque el tornillo de drenaje del aceite del
motor y apriételo con el par especificado.

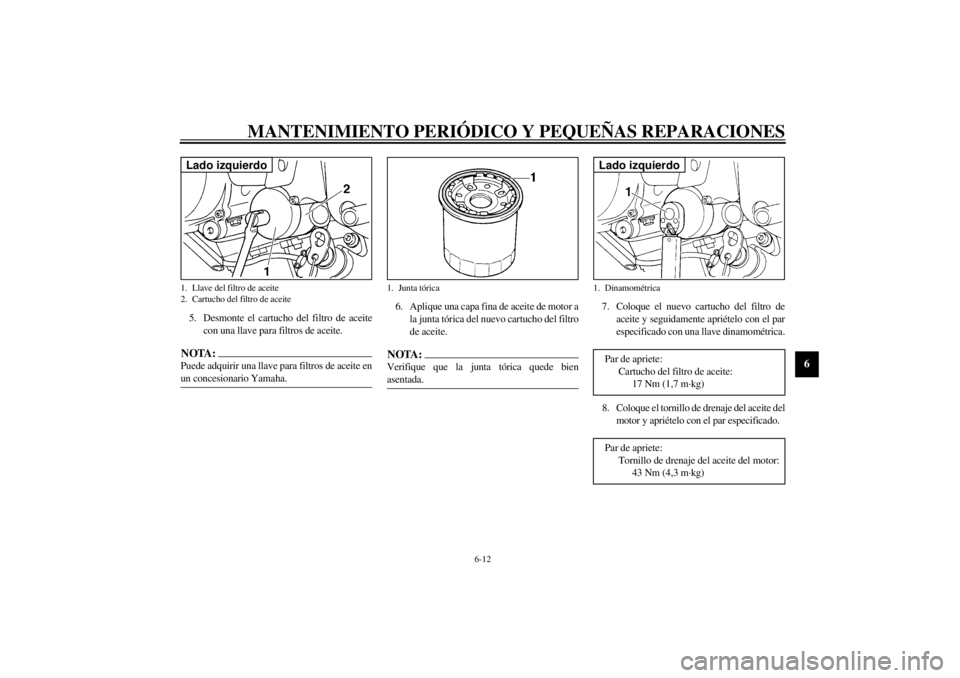

1. Llave del filtro de aceite
2. Cartucho del filtro de aceiteLado izquierdo
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kg)
Par de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kg)Lado izquierdo
S_5mt.book Page 12 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
9. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.
SC000072
ATENCION:_ l
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite ni utilice
aceites de grado superior a “CD”. Ade-
más, no utilice aceites con la etiqueta
“ENERGY CONSERVING II (AHO-
RRO DE ENERGÍA II)” o superior.
l
Asegúrese de que no penetre ningún
material extraño en el cárter.
_
10. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.NOTA:_ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. _
SC000067
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha. _11. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario.
12. Monte el carenado.
SAU01611
Líquido refrigerante Para comprobar el nivel de líquido
refrigerante
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición
vertical.NOTA:_ l
El nivel de líquido refrigerante debe com-
probarse con el motor en frío, ya que varía
con la temperatura del motor.
l
Verifique que la motocicleta se encuentre
en posición vertical para comprobar el ni-
vel de líquido refrigerante. Una ligera in-
clinación hacia el lado puede ocasionar
una lectura errónea.
_
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de
aceite:
2,5 L
Con sustitución del cartucho del filtro de
aceite:
2,7 L
Cantidad total (motor en seco):
3,5 L

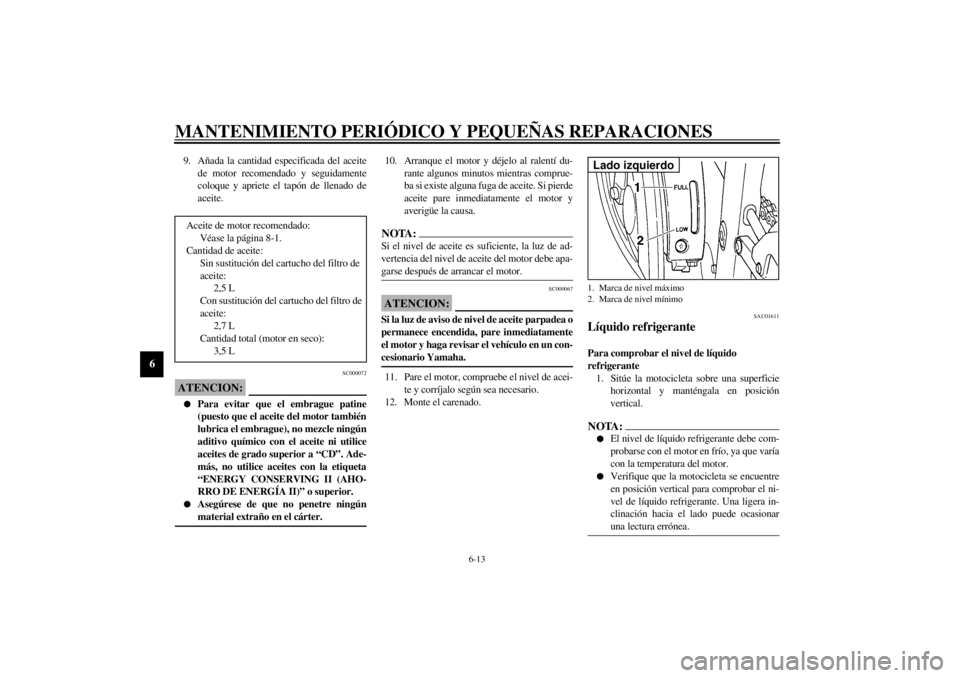

1. Marca de nivel máximo
2. Marca de nivel mínimoLado izquierdo
S_5mt.book Page 13 Tuesday, September 12, 2000 4:49 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
SAU01612
Para cambiar el líquido refrigerante
1. Sitúe la motocicleta sobre una superficie
horizontal y deje que el motor se enfríe si
es necesario.
2. Desmonte el panel C y los carenados A y
B. (Véanse en las páginas 6-6 y 6-8 las ins-
trucciones de desmontaje y montaje de los
carenados y paneles.)
3. Coloque un recipiente debajo del motor
para recoger el líquido refrigerante usado.

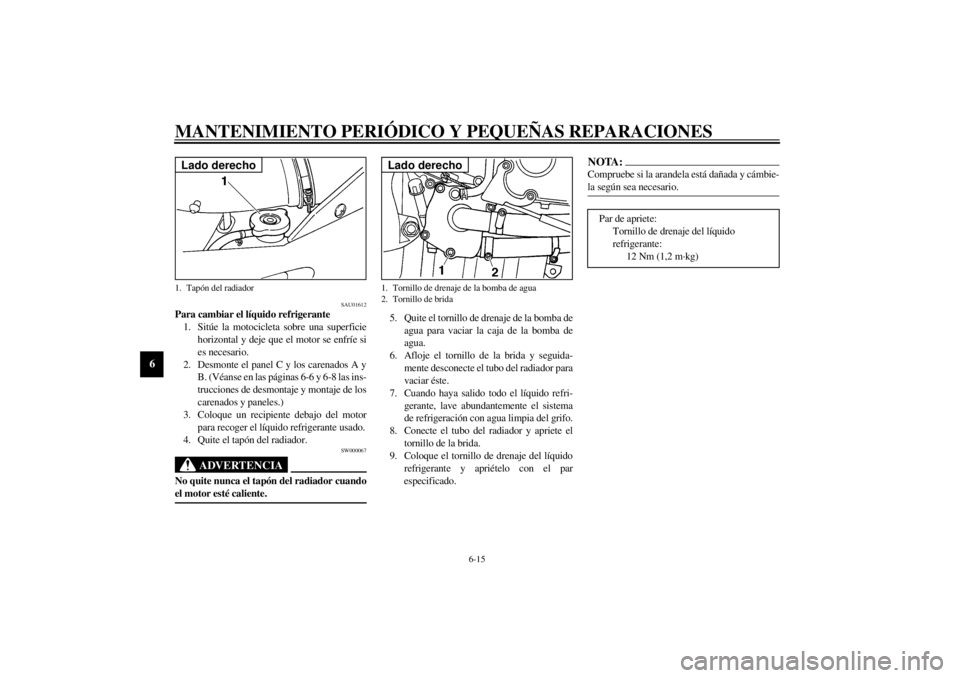

4. Quite el tapón del radiador.
SW000067
ADVERTENCIA
_ No quite nunca el tapón del radiador cuando
el motor esté caliente. _
5. Quite el tornillo de drenaje de la bomba de
agua para vaciar la caja de la bomba de
agua.
6. Afloje el tornillo de la brida y seguida-
mente desconecte el tubo del radiador para
vaciar éste.
7. Cuando haya salido todo el líquido refri-
gerante, lave abundantemente el sistema
de refrigeración con agua limpia del grifo.
8. Conecte el tubo del radiador y apriete el
tornillo de la brida.
9. Coloque el tornillo de drenaje del líquido
refrigerante y apriételo con el par
especificado.
NOTA:_ Compruebe si la arandela está dañada y cámbie-
la según sea necesario. _
1. Tapón del radiadorLado derecho
1. Tornillo de drenaje de la bomba de agua
2. Tornillo de bridaLado derecho
Par de apriete:
Tornillo de drenaje del líquido
refrigerante:
12 Nm (1,2 m·kg)
S_5mt.book Page 15 Tuesday, September 12, 2000 4:49 PM
