2001 YAMAHA YZF-R6 ESP

8-1
8
SAU01038
8-ESPECIFICACIONESEspecificaciones CS-01S
Modelo YZF-R6
Dimensións
Longitud total 2.025 mm (except para N, S, SF)
2.080 mm (para N, S, SF)
Anchura total 690 mm
Altura total 1.105 mm
Altura del asiento 820 mm
Distancia entre ejes 1.380 mm
Holgura mínima al suelo 135 mm
Radio mínimo de giro 3.400 mm
Peso básico (con aceite y depósito de
combustible)186 kg
Motor
Tipo de motor DOHC de 4 tiempos, enfriado por
líquido
Disposición de cilindros 4 cilindros en paralelo inclinados
hacia delante
Cilindrada 600 cm
3
Calibre ´ Carrera 65,5 ´ 44,5 mm
Relación de compresión 12,4:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero húmedoAceite del motor
Tipo
Clasificación del aceite de motor
recomendado API servicio, tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del cartucho del
filtro de aceite 2,5 L
Con sustitución del cartucho
del filtro de aceite 2,7 L
Cantidad total (motor en seco) 3,5 L
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modifica-
dores antifricción. Los aceites para motores de automóviles de pasa-
jeros (que tienen normalmente la etiqueta “ENERGY
CONSERVING II”) contienen aditivos antifricción que causan el
patinaje del embrague y/o del embrague del arrancador, lo cual re-
duce la vida útil del componente y degrada el rendimiento del motor.
S_5mt.book Page 1 Tuesday, September 12, 2000 4:49 PM

ESPECIFICACIONES
8-2
8
Capacidad del sistema de
enfriamiento (cantidad total)
2,15 L
Filtro de aireElemento húmedo
Combustible
Tipo Gasolina normal sin plomo
Capacidad del depósito de
gasolina 17 L
Reserva 3,5 L
Carburador
Fabricante KEIHIN
Modelo ´ cantidad CVRD37 ´ 4
Bujía
Fabricant/modelo NGK / CR10EK
Huelgo 0,6–0,7 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,955
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 3,000
Tipo de transmisión 6 velocidades de engrane constante
Operación Con el pie izquierdoRelación de engranajes
1
a
2,846
2
a
1,947
3
a
1,556
4
a
1,333
5
a
1,190
6
a
1,083
Chasis
Tipo de bastidor Diamante
Angulo del eje delantero 24°
Base del ángulo de inclinación 81 mm
Neumáticos
Delantero
Tipo Neumático sin cámara
Tamaño 120/60 ZR17 (55 W)
Fabricante/modelo MICHELIN / Pilot SPORT B
Dunlop / D207FJ
Trasero
Tipo Neumático sin cámara
Tamaño 180/55 ZR17 (73 W)
Fabricante/modelo MICHELIN / Pilot SPORT B
Dunlop / D207N
Carga máxima* 189 kg
S_5mt.book Page 2 Tuesday, September 12, 2000 4:49 PM

ESPECIFICACIONES
8-3
8
Presión de aire neumáticos
(medida con los neumáticos frío)
Hasta 90 kg*
Delantero 250 kPa (2,50 kg/cm
2, 2,50 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–máxima*
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
Conducción a alta velocidad
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Ruedas
Delantero
Tipo Llanta de aleación
Tamaño 17 ´ MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño 17 ´ MT 5,50
Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante (suspensión
articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Delantero 130 mm
Trasera 120 mm
Sistema eléctrico
Sistema de encendido EDCCC
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 320 W a 5.000 r/min
S_5mt.book Page 3 Tuesday, September 12, 2000 4:49 PM

ESPECIFICACIONES
8-4
8
Batería
Modelo GT9B-4
Volaje, capacidad 12 V, 8 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 2
Luz de freno y posterior 13,5 V, 1/6,1 W ´ 2
[LED (diodo emisor de luz)]
Luz de la señal de giro 12 V, 21 W ´ 4
Luz auxiliar 12 V, 5 W ´ 2
Luz de la instrumentación 12 V, 1,4 W ´ 2
Luz indicadora de punto muerto LED (diodo emisor de luz)
Testigo de luce de carretera LED (diodo emisor de luz)
Luz indicadora de intermitencia LED (diodo emisor de luz)
Luz de aviso del nivel de gasolina LED (diodo emisor de luz)
Luz de aviso del nivel de aceite/
temperatura del refrigerante LED (diodo emisor de luz)
Fusibles
Fusible principal 30 A
Fusible del faro 20 A
Fusible del sistema de
intermitencia 15 A
Fusible del ventilador del
radiador 7,5 A
Fusible de encendido 15 A
Fusible del cuentakilómetros 7,5 A
S_5mt.book Page 4 Tuesday, September 12, 2000 4:49 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_5mt.book Page 1 Tuesday, September 12, 2000 4:49 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01049
Etiqueta del modelo La etiqueta del modelo está pegada en el lugar
que se muestra en la figura. Anote los datos que
figuran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
S_5mt.book Page 2 Tuesday, September 12, 2000 4:49 PM

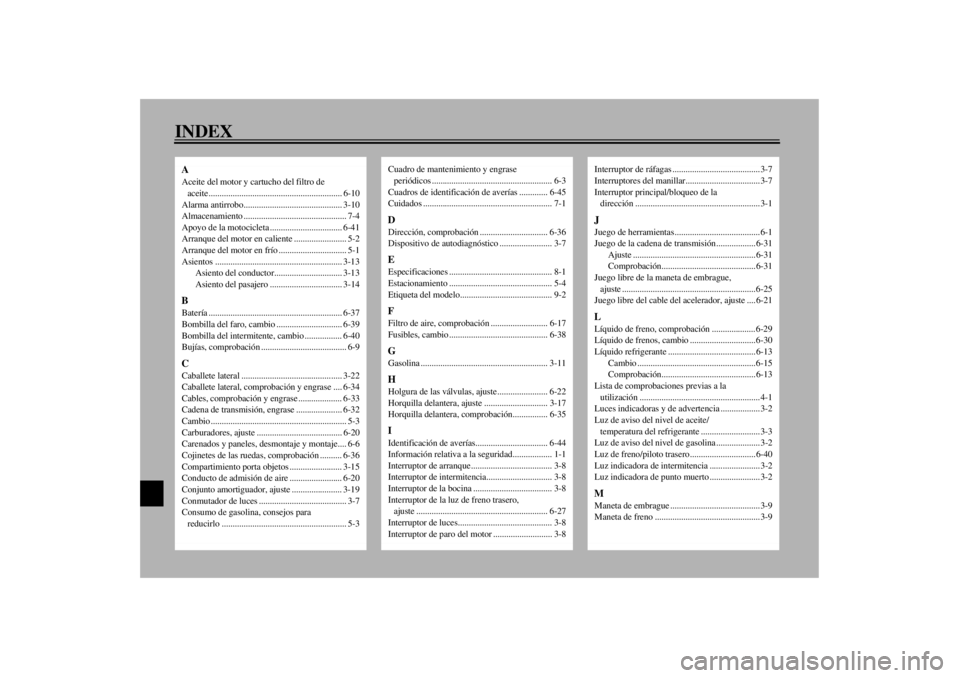

INDEXAAceite del motor y cartucho del filtro de
aceite............................................................. 6-10
Alarma antirrobo............................................. 3-10
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-41
Arranque del motor en caliente ........................ 5-2
Arranque del motor en frío ............................... 5-1
Asientos .......................................................... 3-13
Asiento del conductor............................... 3-13
Asiento del pasajero ................................. 3-14BBatería ............................................................. 6-37
Bombilla del faro, cambio .............................. 6-39
Bombilla del intermitente, cambio ................. 6-40
Bujías, comprobación ....................................... 6-9CCaballete lateral .............................................. 3-22
Caballete lateral, comprobación y engrase .... 6-34
Cables, comprobación y engrase .................... 6-33
Cadena de transmisión, engrase ..................... 6-32
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-20
Carenados y paneles, desmontaje y montaje.... 6-6
Cojinetes de las ruedas, comprobación .......... 6-36
Compartimiento porta objetos ........................ 3-15
Conducto de admisión de aire ........................ 6-20
Conjunto amortiguador, ajuste ....................... 3-19
Conmutador de luces ........................................ 3-7
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-3
Cuadros de identificación de averías ............. 6-45
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-36
Dispositivo de autodiagnóstico ........................ 3-7EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-4
Etiqueta del modelo.......................................... 9-2FFiltro de aire, comprobación .......................... 6-17
Fusibles, cambio ............................................. 6-38GGasolina .......................................................... 3-11HHolgura de las válvulas, ajuste....................... 6-22
Horquilla delantera, ajuste ............................. 3-17
Horquilla delantera, comprobación................ 6-35IIdentificación de averías................................. 6-44
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-8
Interruptor de intermitencia.............................. 3-8
Interruptor de la bocina .................................... 3-8
Interruptor de la luz de freno trasero,
ajuste ............................................................ 6-27
Interruptor de luces........................................... 3-8
Interruptor de paro del motor ........................... 3-8
Interruptor de ráfagas ........................................ 3-7
Interruptores del manillar.................................. 3-7
Interruptor principal/bloqueo de la
dirección ......................................................... 3-1JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-31
Ajuste ........................................................ 6-31
Comprobación........................................... 6-31
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-25
Juego libre del cable del acelerador, ajuste .... 6-21LLíquido de freno, comprobación .................... 6-29
Líquido de frenos, cambio .............................. 6-30
Líquido refrigerante ........................................ 6-13
Cambio ...................................................... 6-15
Comprobación........................................... 6-13
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso del nivel de aceite/
temperatura del refrigerante ........................... 3-3
Luz de aviso del nivel de gasolina .................... 3-2
Luz de freno/piloto trasero.............................. 6-40
Luz indicadora de intermitencia ....................... 3-2
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-9
Maneta de freno ................................................ 3-9
S_5mt.book Page 1 Tuesday, September 12, 2000 4:49 PM

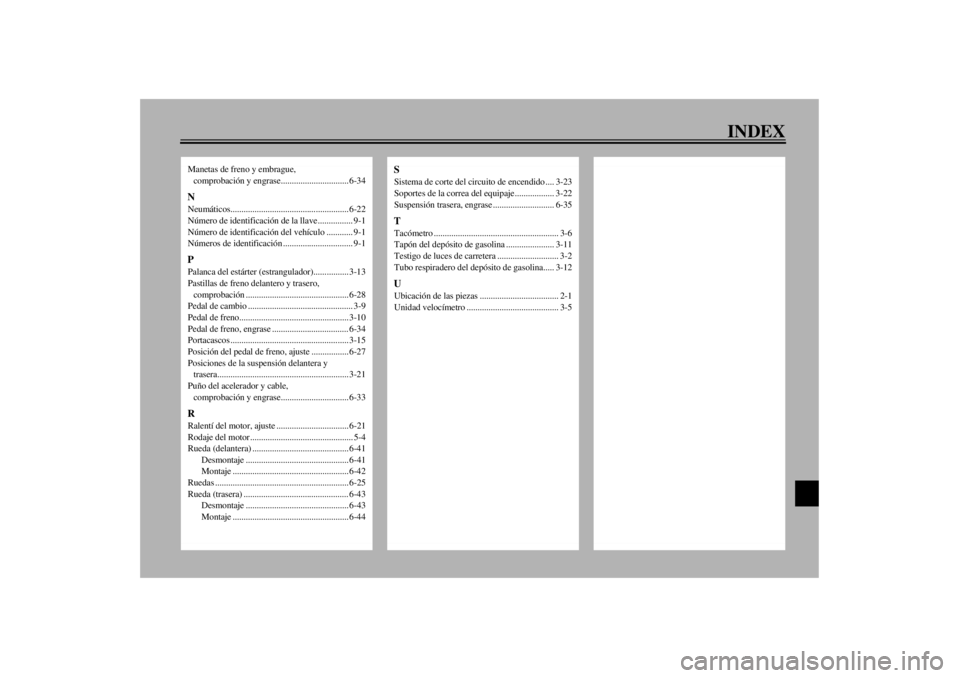

INDEX
Manetas de freno y embrague,
comprobación y engrase............................... 6-34NNeumáticos...................................................... 6-22
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
Números de identificación ................................ 9-1PPalanca del estárter (estrangulador)................ 3-13
Pastillas de freno delantero y trasero,
comprobación ............................................... 6-28
Pedal de cambio ................................................ 3-9
Pedal de freno.................................................. 3-10
Pedal de freno, engrase ................................... 6-34
Portacascos ...................................................... 3-15
Posición del pedal de freno, ajuste ................. 6-27
Posiciones de la suspensión delantera y
trasera............................................................ 3-21
Puño del acelerador y cable,
comprobación y engrase............................... 6-33RRalentí del motor, ajuste ................................. 6-21
Rodaje del motor ............................................... 5-4
Rueda (delantera) ............................................ 6-41
Desmontaje ............................................... 6-41
Montaje ..................................................... 6-42
Ruedas ............................................................. 6-25
Rueda (trasera) ................................................ 6-43
Desmontaje ............................................... 6-43
Montaje ..................................................... 6-44
SSistema de corte del circuito de encendido .... 3-23
Soportes de la correa del equipaje .................. 3-22
Suspensión trasera, engrase ............................ 6-35TTacómetro ......................................................... 3-6
Tapón del depósito de gasolina ...................... 3-11
Testigo de luces de carretera ............................ 3-2
Tubo respiradero del depósito de gasolina..... 3-12UUbicación de las piezas .................................... 2-1
Unidad velocímetro .......................................... 3-5
S_5mt.book Page 2 Tuesday, September 12, 2000 4:49 PM
