SPEC
2 - 24
CHEMINEMENT DES CABLES
KABELFÜHRUNG
1Kabelbinder
2Zündspule
3Hochspannungskabel
4CDI-Zündbox
5CDI-Zündbox-Befestigungsband
6Drosselklappenzug (Ziehen)
7Drosselklappenzug (Rückführen)
8Kühler (links)
9Kühler-Entlüftungsschlauch
0Kühler (rechts)
ACDI-Zündbox-Halterung
Das Zündspulen-Kabel mit mehrf. verwendb.
Kabelbinder am Rahmen befestigen.
õDie Zündspulen- und Massekabel mit am Rah-
men festschrauben.
‚Das Zündspulenkabel (im Nebenkabelbaum) so
verlegen, daß es den Vergaser und das Feder-
bein nicht berührt, und anschließend mit dem
Zündspulenkabal an der Rahmeninnenseite ver-
binden.
ëDie Gasseilzüge über das Hochspannungskabel
führen.
äDie Gasseilzüge vor dem CDI-Zündbox-Leitun-
gen führen.
ìMit einem Einweg-Kabelbinder die Schutzrohre
der Anschlußkabel der CDI-Einheit am Rahmen
befestigen.
íDie Gasseilzüge zwischen der oberen Kühler-
halterung und der mittleren Kühlerhalterung füh-
ren.
îDas CDI-Zündbox-Kabel über der oberen Küh-
lerhalterung führen.
éDen Zug kreuzen und die Drosselklappenzüge
vor dem Kühler zurückverlegen.
ïDie Drosselklappenzüge durch die Seilzugfüh-
rungen des Rahmens führen.
ðDen Kühler-Belüftungsschlauch zwischen Rah-
men und Kühler führen, ohne ihn einzuklemmen.
ñDen Kühlerentlüftungsschlauch hinter dem
Dekompressionszug entlangführen.
÷Das CDI-Zündbox-Befestigungsband so weit wie
möglich über der CDI-Zündbox-Halterung füh-
ren. 1Bride
2Bobine d’allumage
3Cordon de haute tension
4Bloc CDI
5Attache de bloc CDI
6Câble d’accélérateur (tirage)
7Câble d’accélérateur (rappel)
8Radiateur (gauche)
9Reniflard de radiateur
0Radiateur (droit)
ASupport du bloc CDI (cadre)
Attacher le fil de bobine d’allumage au cadre à l’aide
d’une attache en plastique.
õAttacher le fil de bobine d’allumage et le fil de la
masse au cadre à l’aide d’un boulon.
‚Faire passer le fil de bobine d’allumage (dans le fais-
ceau de fils secondaires) de sorte qu’il ne touche pas
le carburateur et l’amortisseur arrière et le raccorder
au fil de la bobine d’allumage à l’intérieur du cadre.
ëFaire passer les câbles d’accélération par-dessus le
cordon de haute tension.
äFaire passer les câbles d’accélération par-devant les
fils du bloc CDI.
ìBrider les fils du bloc CDI au cadre à l’aide d’un lien
en plastique. Les attacher à leur tube de protection.
íFaire passer les câbles d’accélération entre la noix de
montage supérieur et centrale du radiateur.
îFaire passer les fils du bloc CDI par-dessus la noix de
montage supérieure du radiateur.
éEntrecroiser les câbles de tirage et de rappel de
l’accélérateur devant le radiateur.
ïFaire passer les câbles d’accélérateur par le guide de
câble sur le cadre.
ðFaire passer le reniflard de radiateur entre le cadre et
le radiateur en évitant de le pincer.
ñFaire passer le flexible de reniflard de radiateur der-
rière le câble de décompression.
÷Insérer l’attache du bloc CDI par-dessus le support du
bloc CDI (cadre) aussi loin que possible.

INSP
ADJ
GRAISSAGE DE L’ACCELERATEUR/REGLAGE DU LEVIER DE
DECOMPRESSION
GASZUG SCHMIEREN/EINSTELLUNG DES DEKOMPRESSIONSHEBELS
GASZUG SCHMIEREN
1. Demontieren:
lGummiabdeckung 1
lGaszug-Abdeckung 2
2. Auftragen:
lLithiumfett
(am Gaszugende a)
3. Montieren:
lGaszug-Abdeckung
lSchraube (Gaszug-Abdeckung)
lGummiabdeckung
EINSTELLUNG DES
DEKOMPRESSIONSHEBELS
1. Prüfen:
lDekompressionszugspiel am
Hebeldrehpunkt
2. Einstellen:
lDekompressionszugspiel am
Hebeldrehpunkt Arbeitsschritte
lDie Schwungrad-Abdeckschraube demon-
tieren.
lDie Kurbelwelle gegen den Uhrzeigersinn
drehen, bis sich der Kolben des Zylinders
im oberen Totpunkt (OT) befindet und die
Markierung a des Rotors mit der Kurbel-
gehäuse-Markierung b fluchtet.
lDas Spiel c kontrollieren.
Dekompressionszugspiel am
Hebeldrehpunkt
5–9 mm
Arbeitsschritte
lDie Sicherungsmutter 1 lockern.
lDie Einstellmutter 2 verdrehen, bis das
vorgeschriebene Spiel erreicht ist.
lDie Sicherungsmutter festziehen.
ACHTUNG:
Nach der Einstellung den Lenker bei laufen-
dem Motor beidseitig bis zum Anschlag
drehen. Dabei darf der Motor nicht abster-
ben. Der Motor stirbt ab, wenn der Dekom-
pressionszug zuviel Spiel aufweist.
T R..4 Nm (0,4 m · kg)
GRAISSAGE DE L’ACCELERATEUR
1. Déposer:
lCouvercle en caoutchouc 1
lCapuchon du câble d’accélération 2
2. Appliquer:
lGraisse à base de savon au lithium
A l’extrémité des câbles d’accélération a.
3. Monter:
lCapuchon du câble d’accélérateur
lVis (capuchon du câble d’accélération)
lCouvercle en caoutchouc
REGLAGE DU LEVIER DE
DECOMPRESSION
1. Contrôler:
lJeu au levier de décompression
2. Régler:
lJeu au levier de décompression Etapes du contrôle:
lRetirer le bouchon de distribution.
lTourner le vilebrequin dans le sens inverse des
aiguilles d’une montre pour aligner le repère
de PMH a du rotor et le repère d’alignement
b sur le couvercle du carter lorsque le piston
est au PMH de la course de compression.
lContrôler le jeu c.
Jeu:
5 à 9 mm (0,20 à 0,35 in)
Etapes du réglage:
lDesserrer le contre-écrou 1.
lSerrer ou desserrer le dispositif de réglage 2
jusqu’à obtention du jeu spécifié.
lSerrer le contre-écrou.
ATTENTION:
Une fois le réglage effectué, mettre le moteur
en marche et s’assurer qu’il ne se coupe pas
quand le guidon est tourné de butée à butée.
Si le câble de décompression est trop tendu, le
système de décompression va couper le
moteur.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
3 - 11

3 - 44
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Decompression cable endUse Yamaha cable lube or equivalent on these
areas.
õUse SAE 10W-30 motor oil or suitable chain
lubricants.
‚Lubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC

4 - 26
ENGCYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
1 Decompression cable 1
2 Cable guide 1
3 Bolt 1
4 Decompression shaft 1
5 Oil delivery pipe 1
6 Nut (M6) 2
7 Nut (M8) 2
8 Bolt (L = 150 mm) 2
9 Bolt (L = 160 mm) 2
10 Cylinder head 1
1

ENG
4 - 26
CULASSE
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMON-
TIEREN
Vorbereitung für den
AusbauSitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITENABDEK-
KUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1 Dekompressionszug 1
2 Kabelführung 1
3 Schraube 1
4 Dekompressionswell 1
5
Ölzufuhrleitung1
6 Mutter (M6) 2
7 Mutter (M8) 2
8 Schraube (L = 150 mm) 2
9 Schraube (L = 160 mm) 2
10 Zylinderkopf 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA CULASSE ET
DU CYLINDRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Câble de décompression 1
2 Guide de câble 1
3 Boulon 1
4 Axe de décompression 1
5 Tuyau d’arrivée d’huile 1
6 Ecrou (M6) 2
7 Ecrou (M8) 2
8 Boulon (L = 150 mm) 2
9 Boulon (L = 160 mm) 2
10 Culasse 1
1

4 - 77
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is no
danger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

ENG
4 - 77
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und -füh-
rungMotorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öl-
tank-BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN”
im KAPITEL 3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-
Kabel lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un
support approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompression Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR
CDI”.
Reniflard de culasse et reniflard de
réservoir d’huileSe reporter à la section “ARBRE A
CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT
DE L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.

5 - 40
CHAS

EC5B0000
HANDLEBAR
Extent of removal:
1
Handlebar removal

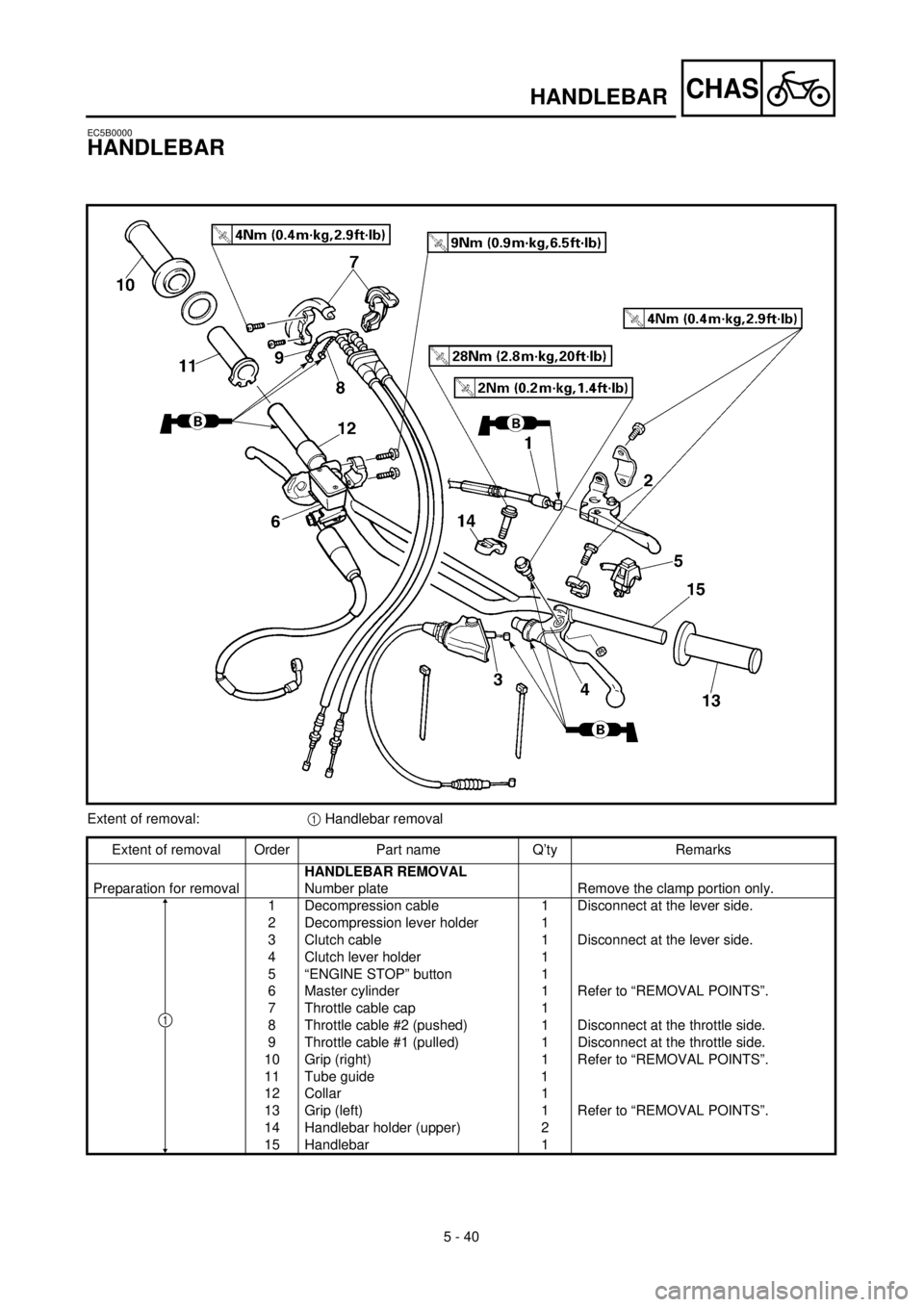

Extent of removal Order Part name Q’ty Remarks
Preparation for removal
HANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 “ENGINE STOP” button 1
6 Master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Grip (right) 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Collar 1
13 Grip (left) 1 Refer to “REMOVAL POINTS”.
14 Handlebar holder (upper) 2
15 Handlebar 1
1

HANDLEBAR
