Armaturen, Bedienungselemente und deren Funktion
3-16
3

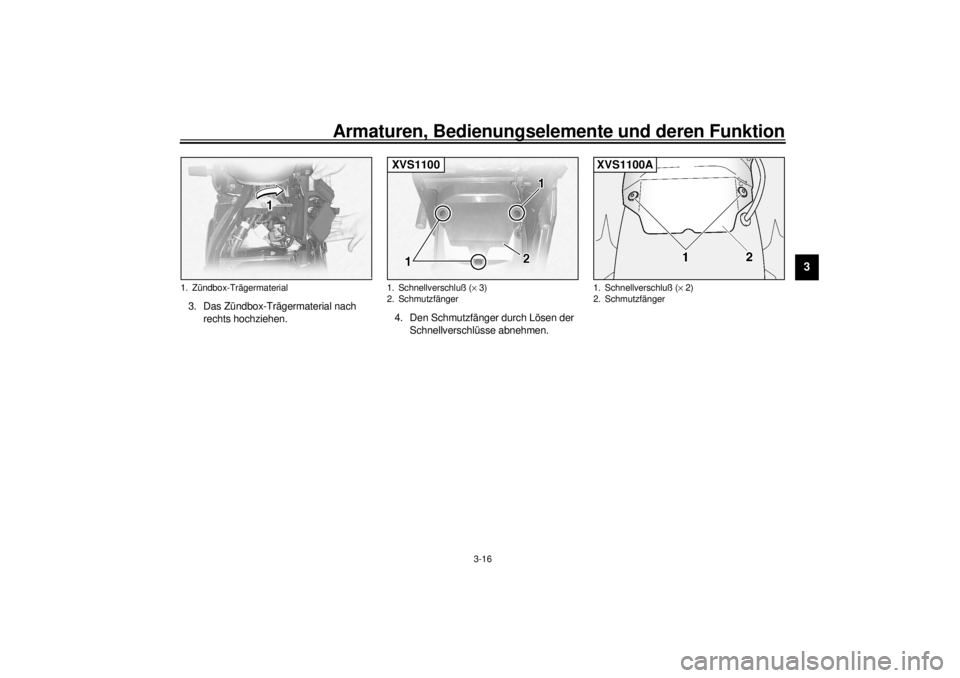

3. Das Zündbox-Trägermaterial nach
rechts hochziehen.4. Den Schmutzfänger durch Lösen der
Schnellverschlüsse abnehmen.1. Zündbox-Trägermaterial
1. Schnellverschluß (´ 3)
2. SchmutzfängerXVS1100
1. Schnellverschluß (´ 2)
2. SchmutzfängerXVS1100A
G_5pb.book Page 16 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
5. Zum Erhöhen der Federvorspan-
nung (Federung härter) den Feder-
vorspannring nach
a drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring nach
b drehen.HINWEIS:_ l
Die jeweilige Kerbe im Federvor-
spannring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerich-
tet werden.
l
Für die Einstellung den Spezialschlüs-
sel aus dem Bordwerkzeug verwen-
den.
_
CI-01G6. Den Schmutzfänger und das Zünd-
box-Trägermaterial montieren; dazu
die Schnellverschlüsse montieren.HINWEIS:_ Den Stift an der Unterseite des Schnell-
verschlusses eindrücken, so daß er an
der Oberseite herausragt, dann den
Schnellverschluß einsetzen und anschlie-
ßend den Stift mit einem Schraubendre-
her wieder eindrücken, so daß er mit dem
Kopf des Schnellverschlusses fluchtet. _7. Den Fahrersitz montieren.
GAU00315
WARNUNG
_ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.l
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
l
Den Stoßdämpfer vor Hitze und
offenen Flammen schützen. Der
hitzebedingte Druckanstieg kann
eine Explosion des Stoßdämpfers
bewirken.
l
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.
l
Arbeiten am Stoßdämpfer sollten
ausschließlich vom YAMAHA-Händ-
ler ausgeführt werden.
_
1. Federvorspannring
2. Gegenmarkierung
3. Spezialschlüssel
1. Schnellverschluß
2. Stift
Minimal
(weich)Nor-
malMaximal (hart)
Einstel-
lung1234567
Nach Demontage
Vor Montage
G_5pb.book Page 17 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-18
3
GAU01172
Spanngurt-Halterungen An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
GAU00330
Seitenständer Der Seitenständer befindet sich auf der
linken Seite und wird bei aufrecht gehal-
tenem Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zündun-
terbrechungs- und Anlaßsperrschalter-
Systems ist nachfolgend erläutert. Falls
Störungen an diesem System festgestellt
werden, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen und
ggf. instand setzen lassen. _
1. Spanngurt-Halterung (´ 2)
G_5pb.book Page 18 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-19
3
GAU03720
Zündunterbrechungs- und
Anlaßsperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
l
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. _
G_5pb.book Page 19 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-20
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_5pb.book Page 20 Thursday, October 5, 2000 2:04 PM

G_5pb.book Page 21 Thursday, October 5, 2000 2:04 PM

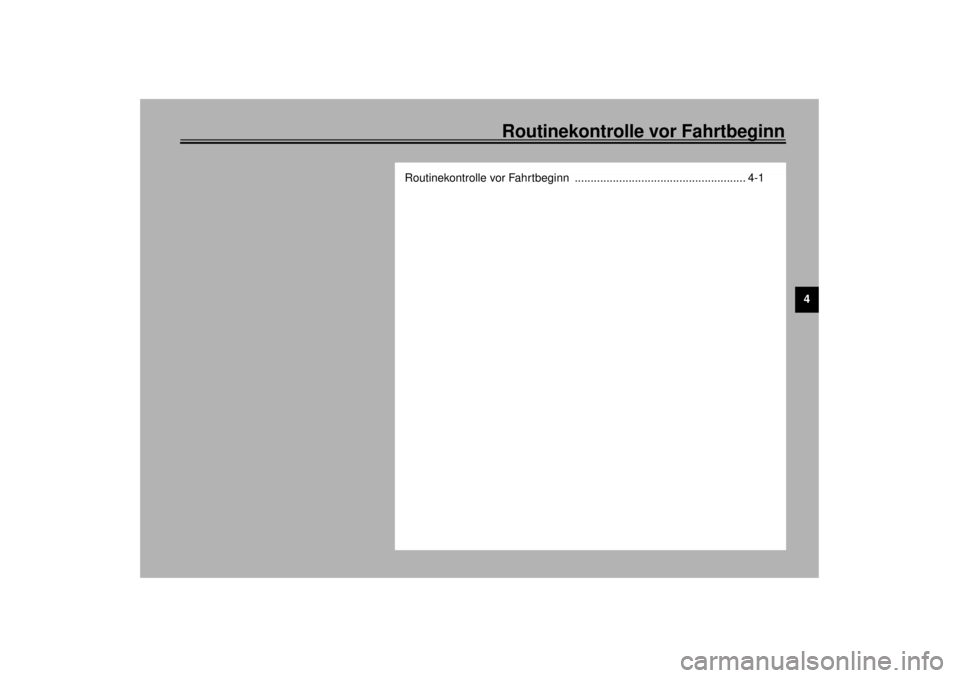

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seitenangabe
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Gegebenenfalls tanken.
• Kraftstoffleitung auf Undichtigkeit prüfen.3-8
Motoröl• Ölstand im Kurbelgehäuse prüfen.
• Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Motor auf Undichtigkeit prüfen.6-7–6-9
Achsantriebsöl• Achsantrieb auf Undichtigkeit prüfen. 6-9–6-10
Vorderradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-17–6-18, 6-20–6-22
Hinterradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-19–6-22
