2001 YAMAHA XVS1100A Betriebsanleitungen (in German)

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XVS1100, XVS1100A
Abmessungen
XVS1100
Gesamtlänge 2.405 mm
Gesamtbreite 895 mm
Gesamthöhe 1.095 mm
Sitzhöhe 690 mm
Radstand 1.640 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.200 mm
XVS1100A
Gesamtlänge 2.465 mm
Gesamtbreite 945 mm
Gesamthöhe 1.095 mm
Sitzhöhe 710 mm
Radstand 1.645 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.300 mm
Leergewicht (fahrfertig, voll-
getankt)
XVS1100275 kg
XVS1100A288 kgMotor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 1.063 cm
3
Bohrung ´ Hub 95,0 ´ 75,0 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem Naßsumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne
Filterwechsel 3,0 L
Ölwechsel mit
Filterwechsel 3,1 L
Gesamtmenge (Motor
trocken) 3,6 L
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90
Mehrbereichs-Hypoidöl
Füllmenge 0,2 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 4,5 L
Vergaser
Hersteller MIKUNI
Ty p ´ Anzahl BSR37 ´ 2
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
Zündkerzen
Hersteller/Typ NGK / BPR7ES oder
DENSO / W22EPR-U
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,660
Sekundärantrieb Kardanwelle
Sekundärübersetzung 2,875
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,353
2. Gang 1,667
3. Gang 1,286
4. Gang 1,032
5. Gang 0,853
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 33°
Nachlauf
XVS1100 136 mm
XVS1100A 132 mm
G_5pb.book Page 2 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-3
8
Reifen
XVS1100
Vo r n
Ausführung Schlauch-Reifen
Dimension 110/90-18 61S
Hersteller/Typ Bridgestone / EXEDRA L309
Dunlop / K555F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Bridgestone / EXEDRA G546
Dunlop / K555
Max. Gesamtzuladung* 200 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 200 kPa; 2,00 kg/cm
2; 2,00 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und ZubehörXVS1100A
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 67S
Hersteller/Typ Dunlop / D404F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Dunlop / D404G
Max. Gesamtzuladung* 200 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa; 2,25 kg/cm
2; 2,25 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5pb.book Page 3 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-4
8
Räder
XVS1100
Vo r n
Ausführung Speichenrad
Dimension 18 ´ 2,15
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 4,50
XVS1100A
Vo r n
Ausführung Speichenrad
Dimension 16 ´ 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 4,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder, Federvorspannung
verstellbar
Federweg
Vorn 140 mm
Hinten 113 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung
XVS1100 14 V, 305 W bei 5.000 U/min
XVS1100A 14 V, 350 W bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
G_5pb.book Page 4 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-5
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´
´´ ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´
´´ ´ 1
Standlicht vorn 12 V, 4 W ´
´´ ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´
´´ ´ 1
Blinker 12 V, 21 W ´
´´ ´ 4
Instrumentenbeleuchtung 14 V; 1,4 W ´
´´ ´ 2
Ölstand-Warnleuchte 12 V; 1,7 W ´
´´ ´ 1
Leerlauf-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Blinker-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Motorstörungs-Warnleuchte 12 V; 1,7 W ´
´´ ´ 1
Fernlicht-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 10 A
Tachometersicherung 5 A
Zündungssicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
G_5pb.book Page 5 Thursday, October 5, 2000 2:04 PM

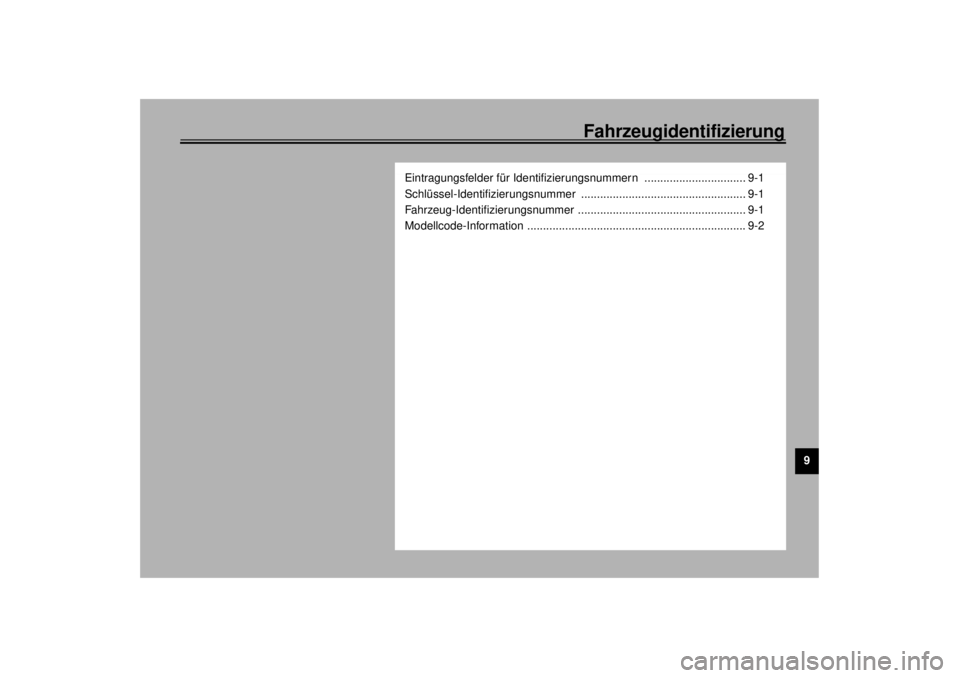

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
