2001 YAMAHA XJ600S Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
6
SAU02939
Comprobación de la horquilla
delantera Debe comprobar el estado y el funcionamiento
de la horquilla delantera del modo siguiente y
según los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
Para comprobar el estado
SW000115
ADVERTENCIA
@ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. @Compruebe si los tubos interiores presentan ras-
gaduras, daños y fugas excesivas de aceite.Para comprobar el funcionamiento
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.
2. Mientras aplica el freno delantero, empuje
el manillar hacia abajo con fuerza varias
veces para comprobar si se comprime y re-
bota con suavidad.
SC000098
ATENCION:@ Si observa cualquier daño en la horquilla de-
lantera o ésta no funciona con suavidad, há-
gala revisar o reparar en un concesionario
Yamaha. @
SAU00794
Comprobación de la dirección Los cojinetes de la dirección desgastados o suel-
tos pueden constituir un peligro. Por lo tanto,
debe comprobar el funcionamiento de la direc-
ción del modo siguiente y según los intervalos
especificados en el cuadro de mantenimiento
periódico y engrase.
1. Coloque un soporte debajo del motor para
levantar del suelo la rueda delantera.
SW000115
ADVERTENCIA
@ Sujete firmemente la motocicleta de forma
que no exista riesgo de que se caiga. @
S_4br.book Page 26 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6
2. Sujete los extremos inferiores de los bra-
zos de la horquilla delantera e intente mo-
verlos hacia adelante y hacia atrás. Si
observa cualquier juego libre, solicite a un
concesionario Yamaha que revise o repare
la dirección.
SAU01144
Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas de-
lantera y trasera según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase. Si existe juego en el cubo
de la rueda o ésta no gira con suavidad, solicite a
un concesionario Yamaha que revise los cojine-
tes de la rueda.
SAU00800
Batería Esta motocicleta está equipada con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario comprobar el
electrólito ni añadir agua destilada.
SC000101
ATENCION:@ No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de for-
ma irreparable. @
SW000116
ADVERTENCIA
@ l
El electrólito es tóxico y peligroso, ya
que contiene ácido sulfúrico que provo-
ca graves quemaduras. Evite todo con-
tacto con la piel, los ojos o la ropa y
protéjase siempre los ojos cuando tra-
baje cerca de una batería. En caso de
contacto, administre los PRIMEROS
AUXILIOS siguientes.
S_4br.book Page 27 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
• EXTERNO: Enjuague con agua
abundante.
• INTERNO: Beba grandes cantida-
des de agua o leche y llame inmedia-
tamente a un médico.
• OJOS: Enjuague con agua durante
15 minutos y acuda al médico rápida-
mente.
l
Las baterías producen hidrógeno explo-
sivo. Por lo tanto, mantenga las chispas,
llamas, cigarrillos, etc., alejados de la
batería y asegúrese de que la ventila-
ción sea suficiente cuando la cargue en
un espacio cerrado.
l
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
@
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo
antes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si la
motocicleta está equipada con accesorios eléc-
tricos opcionales.
Para guardar la batería
1. Si no va a utilizar la motocicleta durante
más de un mes, desmonte la batería, cár-
guela completamente y guárdela en un lu-
gar fresco y seco.
2. Si va a guardar la batería durante más de
dos meses, compruébela al menos una vez
al mes y cárguela completamente según
sea necesario.
3. Cargue completamente la batería antes de
instalarla.
4. Una vez instalada la batería, verifique que
los cables estén correctamente conectados
a los bornes.
SC000102
ATENCION:@ l
Mantenga siempre la batería cargada.
El almacenamiento de una batería des-
cargada puede dañarla de forma irre-
parable.
l
Para cargar una batería de tipo sellado
sin mantenimiento es necesario un car-
gador de baterías especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería. Si no dis-
pone de un cargador para baterías sin
mantenimiento, hágala cargar en un
concesionario Yamaha.
@
S_4br.book Page 28 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU01470

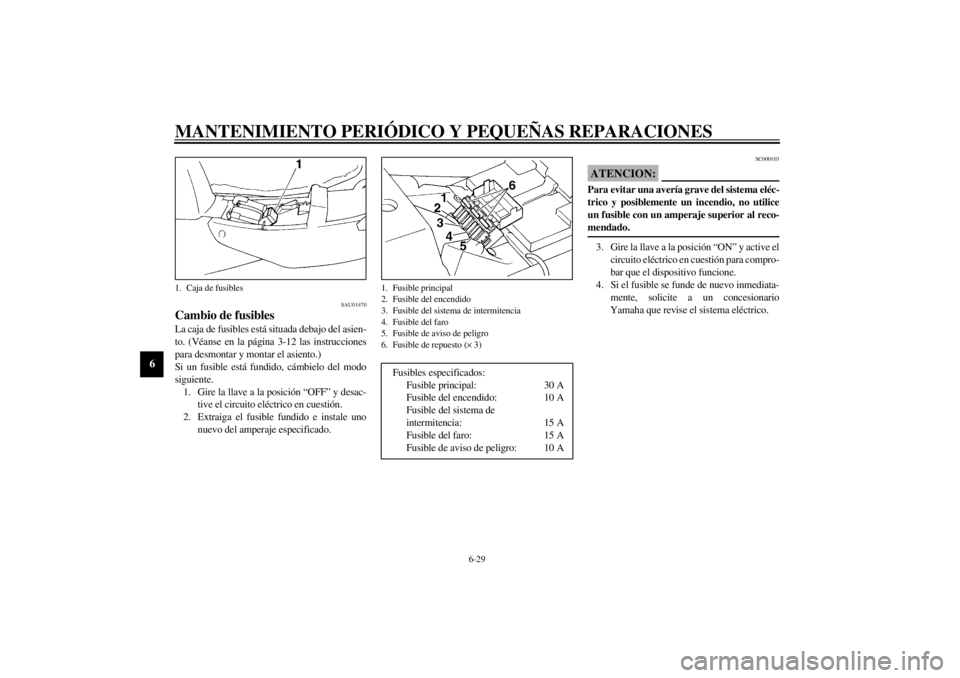

Cambio de fusiblesLa caja de fusibles está situada debajo del asien-
to. (Véanse en la página 3-12 las instrucciones
para desmontar y montar el asiento.)
Si un fusible está fundido, cámbielo del modo
siguiente.
1. Gire la llave a la posición “OFF” y desac-
tive el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno
nuevo del amperaje especificado.
SC000103
ATENCION:@ Para evitar una avería grave del sistema eléc-
trico y posiblemente un incendio, no utilice
un fusible con un amperaje superior al reco-
mendado. @3. Gire la llave a la posición “ON” y active el
circuito eléctrico en cuestión para compro-
bar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inmediata-
mente, solicite a un concesionario
Yamaha que revise el sistema eléctrico.
1. Caja de fusibles
1. Fusible principal
2. Fusible del encendido
3. Fusible del sistema de intermitencia
4. Fusible del faro
5. Fusible de aviso de peligro
6. Fusible de repuesto (´ 3)
Fusibles especificados:
Fusible principal: 30 A
Fusible del encendido: 10 A
Fusible del sistema de
intermitencia: 15 A
Fusible del faro: 15 A
Fusible de aviso de peligro: 10 A
S_4br.book Page 29 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
SAU00829

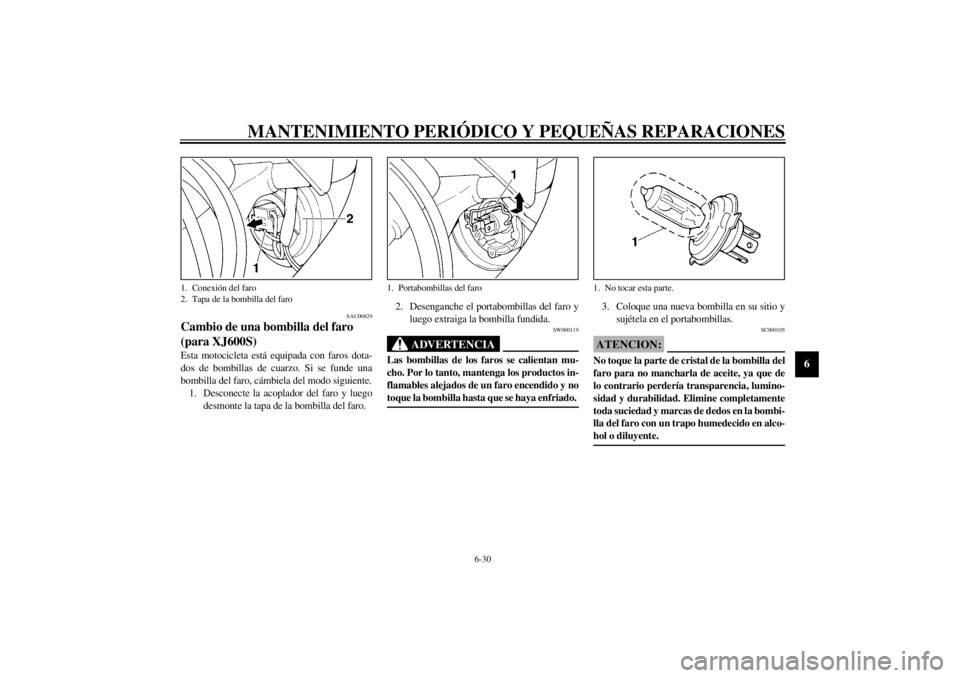

Cambio de una bombilla del faro
(para XJ600S)Esta motocicleta está equipada con faros dota-
dos de bombillas de cuarzo. Si se funde una
bombilla del faro, cámbiela del modo siguiente.
1. Desconecte la acoplador del faro y luego
desmonte la tapa de la bombilla del faro.2. Desenganche el portabombillas del faro y
luego extraiga la bombilla fundida.
SW000119
ADVERTENCIA
@ Las bombillas de los faros se calientan mu-
cho. Por lo tanto, mantenga los productos in-
flamables alejados de un faro encendido y no
toque la bombilla hasta que se haya enfriado. @
3. Coloque una nueva bombilla en su sitio y
sujétela en el portabombillas.
SC000105
ATENCION:@ No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de
lo contrario perdería transparencia, lumino-
sidad y durabilidad. Elimine completamente
toda suciedad y marcas de dedos en la bombi-
lla del faro con un trapo humedecido en alco-
hol o diluyente. @
1. Conexión del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
1. No tocar esta parte.
S_4br.book Page 30 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
4. Monte la tapa de la bombilla y conecte el
acoplador.
5. Solicite a un concesionario Yamaha que
ajuste la luz del faro según sea necesario.
SAU03188
Sustitución de la lámpara del faro
(para XJ600N) Esta moto está equipada con un faro de lámpara
de cuarzo. Si se funde la lámpara del faro, susti-
túyala como se indica a continuación.
1. Retire el faro quitando los tornillos.2. Desconecte el conector del faro y, a conti-
nuación, retire el faro y la tapa de la lám-
para.1. Tornillo (´ 2)
1. Conexión del faro
2. Cubierta de la bombilla del faro
S_4br.book Page 31 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
3. Suelte el soporte de la lámpara del faro y
saque la lámpara estropeada.
SW000119
ADVERTENCIA
@ Las bombillas de los faros se calientan mu-
cho. Por lo tanto, mantenga los productos in-
flamables alejados de un faro encendido y no
toque la bombilla hasta que se haya enfriado. @
4. Coloque una lámpara nueva en su lugar y
asegúrela con el soporte de la lámpara.
SC000105
ATENCION:@ No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de
lo contrario perdería transparencia, lumino-
sidad y durabilidad. Elimine completamente
toda suciedad y marcas de dedos en la bombi-
lla del faro con un trapo humedecido en alco-
hol o diluyente. @
5. Ponga la tapa de la lámpara y conecte el
conector.
6. Coloque el faro aplicando los tornillos.
7. Haga que un distribuidor Yamaha ajuste el
haz de luz si es necesario.
1. Portabombillas del faro
1. No tocar esta parte.
S_4br.book Page 32 Thursday, August 17, 2000 11:51 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
SAU00868

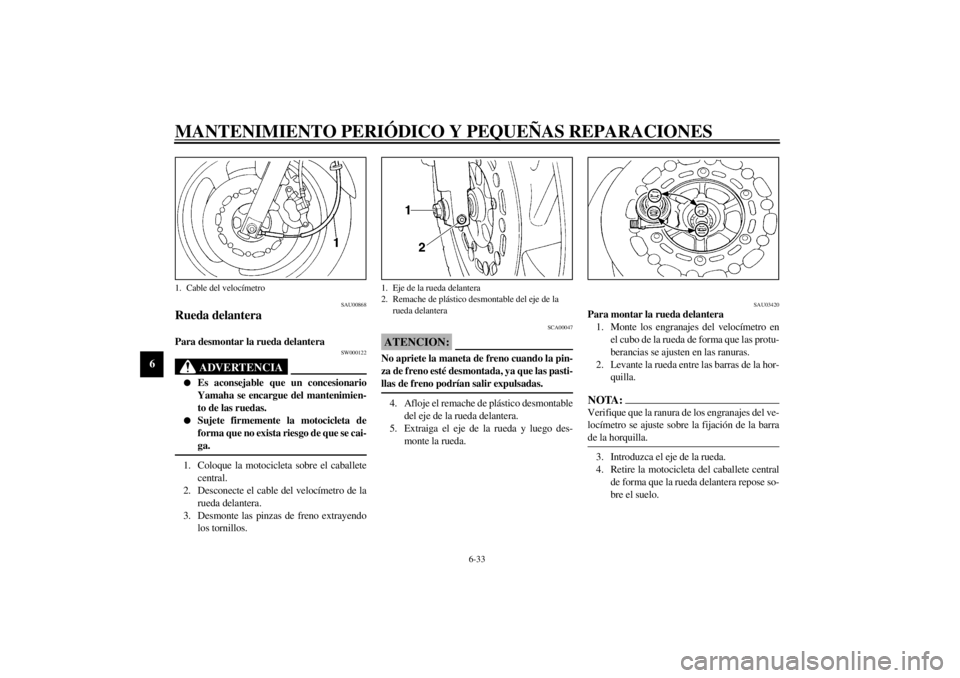

Rueda delanteraPara desmontar la rueda delantera
SW000122
ADVERTENCIA
@ l
Es aconsejable que un concesionario
Yamaha se encargue del mantenimien-
to de las ruedas.
l
Sujete firmemente la motocicleta de
forma que no exista riesgo de que se cai-
ga.
@1. Coloque la motocicleta sobre el caballete
central.
2. Desconecte el cable del velocímetro de la
rueda delantera.
3. Desmonte las pinzas de freno extrayendo
los tornillos.
SCA00047
ATENCION:@ No apriete la maneta de freno cuando la pin-
za de freno esté desmontada, ya que las pasti-
llas de freno podrían salir expulsadas. @4. Afloje el remache de plástico desmontable
del eje de la rueda delantera.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
SAU03420
Para montar la rueda delantera
1. Monte los engranajes del velocímetro en
el cubo de la rueda de forma que las protu-
berancias se ajusten en las ranuras.
2. Levante la rueda entre las barras de la hor-
quilla.NOTA:@ Verifique que la ranura de los engranajes del ve-
locímetro se ajuste sobre la fijación de la barra
de la horquilla. @3. Introduzca el eje de la rueda.
4. Retire la motocicleta del caballete central
de forma que la rueda delantera repose so-
bre el suelo.
1. Cable del velocímetro
1. Eje de la rueda delantera
2. Remache de plástico desmontable del eje de la
rueda delantera
