FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-7
3
PAU00106
Dispositivo de diagnósticoEste modelo vem equipado com um dispo-
sitivo de auto-diagnóstico para os circuitos
a seguir.l
Circuito do sensor da posição do ace-
lerador (T.P.S./Throttle Position Sen-
sor)
l
Circuito do electroválvula de regula-
ção do escape (EXUP/EXhaust Ulti-
mate Power valve)
l
Circuito do indicador do nível de com-
bustível
Caso ocorra algum problema em qualquer
um destes circuitos, o taquímetro indicará
repetidamente o seguinte:
CB-53P
Utilize este diagrama para identificar qual o
circuito em avaria, de acordo com as rpm
especificadas em indicação.CB-54PCaso o taquímetro indique o descrito aci-
ma, anote as rpm especificadas e a seguir
leve a sua motocicleta a um concessionário
Yamaha para reparação.
PC000004
PRECAUÇÃO:@ Para evitar avarias do motor, certifique-
se de consultar um concessionário
Yamaha assim que possível, caso o ta-
químetro indique uma alteração repetida
nas rpm. @
PAU01652
Indicador da temperatura do
refrigeranteEste indicador mostra a temperatura do lí-
quido refrigerante quando o interruptor prin-
cipal está ligado. A temperatura de
funcionamento do motor varia segundo as
mudanças climatéricas e a carga do motor.
Se a agulha apontar para a zona vermelha
ou para uma zona superior, pare a moto e
deixe arrefecer o motor. (Ver informações
na página 6-11).
PC000002
PRECAUÇÃO:@ Não continue a conduzir com o motor
sobreaquecido. @
0 rpm
por 3 se-
gundos
rpm especifica-
das para o cir-
cuito em avaria
por 2,5 segun-
dos (veja tabela
abaixo)
rpm do motor
de corrente
por 3 segun-
dos
rpm
especificadas
Circuito em avaria
3.000 rpm
Sensor da posição do acele-
rador (T.P.S.)
7.000 rpm
Electroválvula de regulação
do escape (EXUP)
8.000 rpm
Indicador do nível de
combustível
1. Indicador da temperatura do refrigerante
2. Zona vermelha
P_4sv_Functions.fm Page 7 Monday, September 6, 1999 2:04 PM
Page 48 of 103

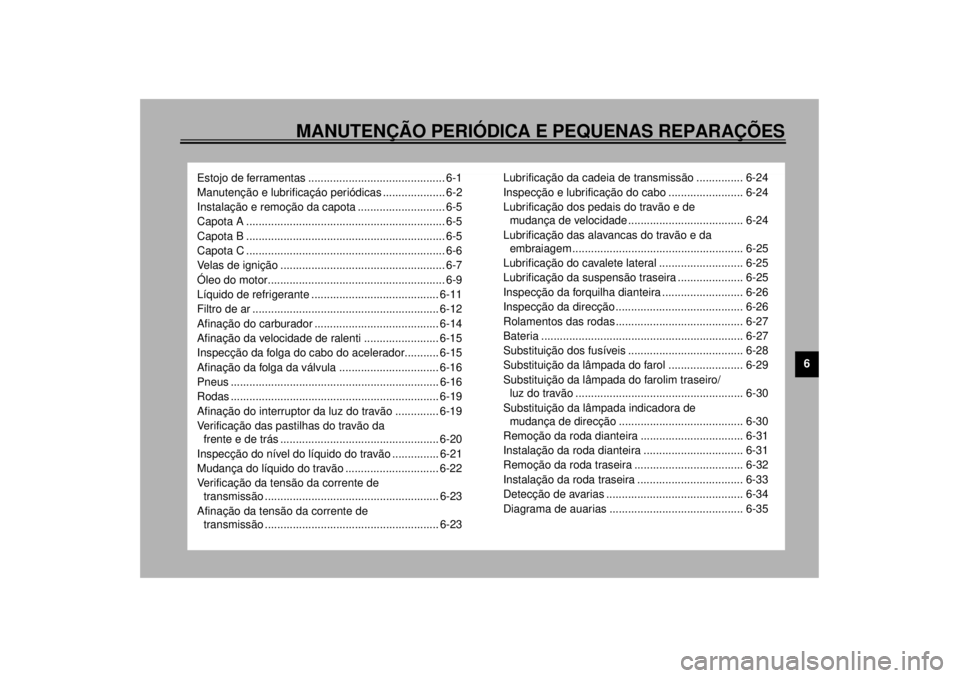

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
Estojo de ferramentas ............................................ 6-1
Manutenção e lubrificaçáo periódicas .................... 6-2
Instalação e remoção da capota ............................ 6-5
Capota A ................................................................ 6-5
Capota B ................................................................ 6-5
Capota C ................................................................ 6-6
Velas de ignição ..................................................... 6-7
Óleo do motor......................................................... 6-9
Líquido de refrigerante ......................................... 6-11
Filtro de ar ............................................................ 6-12
Afinação do carburador ........................................ 6-14
Afinação da velocidade de ralenti ........................ 6-15
Inspecção da folga do cabo do acelerador........... 6-15
Afinação da folga da válvula ................................ 6-16
Pneus ................................................................... 6-16
Rodas ................................................................... 6-19
Afinação do interruptor da luz do travão .............. 6-19
Verificação das pastilhas do travão da
frente e de trás ................................................... 6-20
Inspecção do nível do líquido do travão ............... 6-21
Mudança do líquido do travão .............................. 6-22
Verificação da tensão da corrente de
transmissão ........................................................ 6-23
Afinação da tensão da corrente de
transmissão ........................................................ 6-23Lubrificação da cadeia de transmissão ............... 6-24
Inspecção e lubrificação do cabo ........................ 6-24
Lubrificação dos pedais do travão e de
mudança de velocidade ..................................... 6-24
Lubrificação das alavancas do travão e da
embraiagem ....................................................... 6-25
Lubrificação do cavalete lateral ........................... 6-25
Lubrificação da suspensão traseira ..................... 6-25
Inspecção da forquilha dianteira .......................... 6-26
Inspecção da direcção ......................................... 6-26
Rolamentos das rodas ......................................... 6-27
Bateria ................................................................. 6-27
Substituição dos fusíveis ..................................... 6-28
Substituição da lâmpada do farol ........................ 6-29
Substituição da lâmpada do farolim traseiro/
luz do travão ...................................................... 6-30
Substituição da lâmpada indicadora de
mudança de direcção ........................................ 6-30
Remoção da roda dianteira ................................. 6-31
Instalação da roda dianteira ................................ 6-31
Remoção da roda traseira ................................... 6-32
Instalação da roda traseira .................................. 6-33
Detecção de avarias ............................................ 6-34
Diagrama de auarias ........................................... 6-35
P_4sv_PeriodicTOC.fm Page 1 Monday, September 6, 1999 2:05 PM
Page 83 of 103
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU02990*

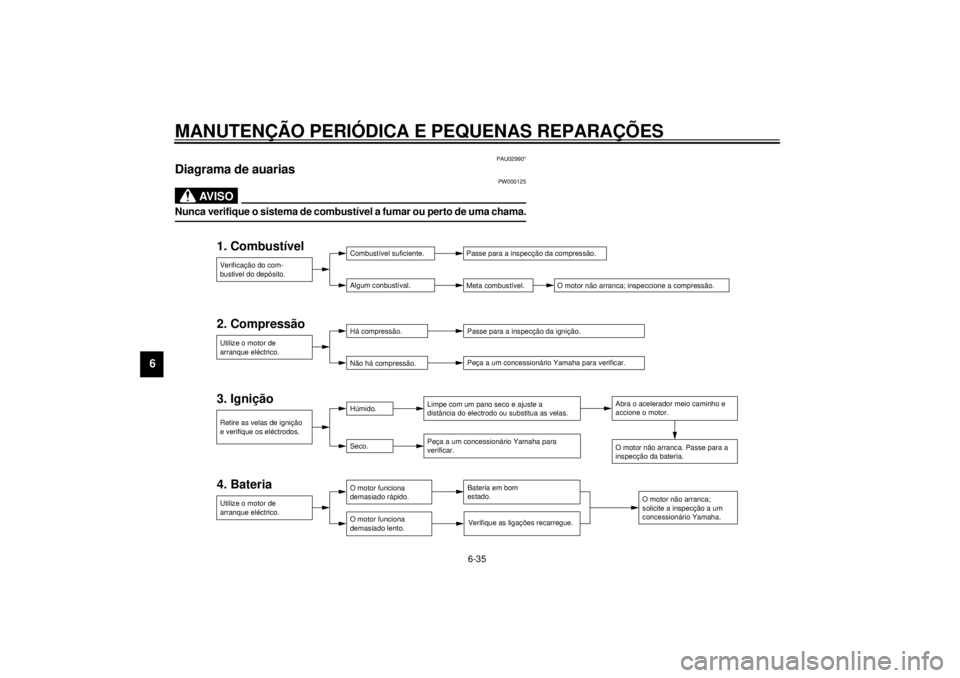

Diagrama de auarias
PW000125
AV I S O
@ Nunca verifique o sistema de combustível a fumar ou perto de uma chama.@
2. Compressão
3. Ignição
4. Bateria 1. CombustívelVerificação do com-
bustivel do depósito.Combustível suficiente.
Algum conbustíval.Passe para a inspecção da compressão.
Meta combustível.
Utilize o motor de
arranque eléctrico.Há compressão.
Não há compressão.Passe para a inspecção da ignição.
Peça a um concessionário Yamaha para verificar.
Retire as velas de ignição
e verifique os eléctrodos.Húmido.
Seco.Limpe com um pano seco e ajuste a
distância do electrodo ou substitua as velas.
Peça a um concessionário Yamaha para
verificar.Abra o acelerador meio caminho e
accione o motor.
O motor não arranca. Passe para a
inspecção da bateria.
Utilize o motor de
arranque eléctrico.O motor funciona
demasiado rápido.
O motor funciona
demasiado lento.Bateria em bom
estado.
Verifique as ligações recarregue.
O motor não arranca; inspeccione a compressão.
O motor não arranca;
solicite a inspecção a um
concessionário Yamaha.
P_4sv_Periodic.fm Page 35 Monday, September 6, 1999 2:05 PM
Page 101 of 103
10-ÍNDICE REMISSIVOAAfinação da folga da válvula .................. 6-16
Afinação da forquilha dianteira ............... 3-15
Afinação da tensão da corrente de
transmissão ......................................... 6-23
Afinação da velocidade de ralenti........... 6-15
Afinação do carburador.......................... 6-14
Afinação do interruptor da luz do
travão .................................................. 6-19
Ajustamento do amortecedor de
choques traseiro .................................. 3-17
Alavanca da embraiagem ........................3-9
Alavanca do travão frontal ..................... 3-10
Armazenamento ......................................7-4
Arranque de um motor quente .................5-4
Arranque do motor ...................................5-1
Assentos ................................................ 3-13BBateria ................................................... 6-27CCapota A..................................................6-5
Capota B..................................................6-5
Capota C .................................................6-6
Cavalete ................................................ 3-19
Combustível........................................... 3-12
Compartimento de armazenagem .......... 3-15
Conselhos para a redução do
consumo de combustível ....................... 5-5
Controlos/Instrumentos ............................2-3
Cuidados .................................................7-1
DDê passagem à segurança ...................... 1-1
Detecção de avarias .............................. 6-34
Diagrama de auarias ............................. 6-35
Dispositivo de diagnóstico ....................... 3-7EEspecificações ........................................ 8-1
Estacionamento....................................... 5-6
Estojo de ferramentas ............................. 6-1
Etiqueta do modelo.................................. 9-2
EXUP (EXhaust Ultimate Powervalve)
(Electroválvula de regulação do
escape) ............................................... 3-19FFiltro de ar ............................................. 6-12IIndicador da temperatura do
refrigerante............................................ 3-7
Indicadores luminosos ............................. 3-2
Indicador luminoso de ponto morto .... 3-2
Indicador luminoso do combustível .... 3-4
Indicador luminoso do farol de
máximos.......................................... 3-2
Indicador luminoso do nível de óleo ... 3-2
Indicador luminoso mudança de
direcção .......................................... 3-2
Indicador luminoso de ponto morto .......... 3-2
Indicador luminoso do combustível .......... 3-4
Indicador luminoso do farol de máximos.. 3-2
Indicador luminoso do nível de óleo......... 3-2
Indicador luminoso mudança de
direcção .................................................3-2
Inspecção da direcção ...........................6-26
Inspecção da folga do cabo do
acelerador............................................6-15
Inspecção da forquilha dianteira.............6-26
Inspecção do circuito indicador do
nível de óleo ..........................................3-3
Inspecção do nível do líquido do
travão ..................................................6-21
Inspecção e lubrificação do cabo ...........6-24
Instalação da roda dianteira ...................6-31
Instalação da roda traseira .....................6-33
Instalação e remoção da capota ..............6-5
Interruptor da buzina ................................3-8
Interruptor das luzes ................................3-9
Interruptor de arranque ............................3-9
Interruptor de farol alto/baixo....................3-8
Interruptor de paragem do motor..............3-9
Interruptor de ultrapassagem ...................3-8
Interruptor do sinal de mudança de
direcção .................................................3-8
Interruptores do guiador ...........................3-8
Interruptor da buzina...........................3-8
Interruptor das luzes ...........................3-9
Interruptor de arranque .......................3-9
Interruptor de farol alto/baixo ..............3-8
Interruptor de paragem do motor ........3-9
Interruptor de ultrapassagem ..............3-8
Interruptor do sinal de mudança de
direcção ...........................................3-8
Interruptor principal/bloqueio da
direcção .................................................3-1
