2000 YAMAHA YZF-R6 ESP

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PW000095
AV I S O
@ Utilizar a moto com os pneus excessiva-
mente usados diminui a estabilidade de
condução e pode levar à perda de con-
trolo. Mande substituir imediatamente
por um concessionário Yamaha os
pneus excessivamente usados. A subs-
tituição dos travões, pneus e peças rela-
cionadas com as rodas deve ser
efectuada por um Técnico de Manuten-
ção da Yamaha. @CE-26PNOTA:@ Estes limites podem variar de acordo com
as regulamentações de cada país. Se for o
caso, respeite os limites definidos pela re-
gulamentação do seu país. @Informações sobre o pneu
Esta moto está equipada com pneus sem
câmara de ar, válvulas de pneu e rodas de
liga.
PW000080
AV I S O
@ l
Após testes rigorosos, a Yamaha
Motor Co. Ltd. aprovou para este
modelo os pneus a seguir indica-
dos. Não se garante a estabilidade
da moto se forem utilizadas nesta
moto combinações de pneus dife-
rentes dos aprovados. Os pneus di-
anteiro e traseiro devem ser de
mesmo fabrico e modelo.
l
A utilização de válvulas de pneu e
de núcleos de válvula diferentes
dos indicados na lista que segue
pode causar o esvaziamento duran-
te a condução a alta velocidade.
Aquando de substituições, utilize
sempre peças de origem ou equiva-
lentes.
l
Instale bem as cápsulas da válvula,
dado estas impedirem fugas de
pressão de ar durante a condução a
altas velocidades.
@
CE-10P
CE-12P
Profundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
1. Válvula do pneu
2. Núcleo da válvula
3. Tampa da válvula com vedaçãoÀ FRENTE
Fabricante Dimensão Tipo
Bridgestone 120/60 ZR17 (55W) BT56FE
Dunlop 120/60 ZR17 (55W) D207FJ
A TRÁS
Fabricante Dimensão Tipo
Bridgestone 180/55 ZR17 (73W) BT56RE
Dunlop 180/55 ZR17 (73W) D207N
Tipo
Válvula de pneu TR412
Núcleo de válvula #9000A (de origem)
P_5eb_Periodic.fm Page 23 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU00684
AV I S O
@ Esta moto está equipada com pneus
adequados para velocidades superele-
vadas. Tenha em conta os seguintes
pontos para utilizar da melhor maneira
estes pneus.l
Quando de substituições de pneus,
utilize sempre os pneus especifica-
dos. Pneus diferentes dos indica-
dos podem rebentar quando
utilizados a velocidades superele-
vadas.
l
Os novos pneus têm uma aderên-
cia à estrada relativamente baixa
até estarem um pouco gastos. Por
conseguinte, até 100 km, utilize-os
a velocidades moderadas. Pode
passar em seguida a velocidades
elevadas.
l
Antes de conduzir a velocidades
elevadas, os pneus devem aque-
cer-se suficientemente.
l
Encher sempre os pneus à pressão
correcta, de acordo com as condi-
ções de funcionamento.
@
PAU00687
RodasPara assegurar o máximo desempenho,
uma longa duração e um funcionamento
seguro considere os seguintes itens:l
Inspeccione sempre as rodas antes
de conduzir a motocicleta. Verifique
se os pneus não apresentam racha-
duras, torções ou deformações. Na
presença de alguma condição anor-
mal numa roda, consulte um agente
Yamaha. Não tente efectuar mesmo
pequenos consertos na roda. Caso
uma roda esteja deformada ou racha-
da, deverá ser substituída.
l
Pneus e rodas devem ser equilibrados
sempre que algum deles for alterado
ou substituído. Falha no balanceamen-
to das rodas pode resultar em desem-
penho insatisfatório, características
adversas de manuseamento e vida
média dos pneus encurtada.
l
Conduza a velocidades moderadas
após trocar um pneu, visto que a su-
perfície do pneu deve primeiro ser
amaciada para então desenvolver as
suas características óptimas.
P_5eb_Periodic.fm Page 24 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU01356
Ajuste da folga da alavanca de
embraiagemA folga da alavanca de embraiagem deve
ser ajustada para 10 ~ 15 mm.
1. Gire o parafuso de ajuste da alavanca
de embraiagem na direcção
a para
aumentar a folga, ou na direcção
b
para diminuir a folga. Caso não seja
possível obter a folga especificada,
efectue os seguintes passos.
2. Gire o parafuso de ajuste da alavanca
de embraiagem na direcção
a para
afrouxar o cabo.3. Remova a capota A. (Consulte a pági-
na 6-6 quanto aos procedimentos de
remoção e instalação.)
4. Afrouxe a contraporca da lateral do
cárter.
5. Gire a porca de ajuste do cárter na di-
recção
a para aumentar a folga ou na
direcção
b para diminuir a folga. A
seguir, aperte a contraporca.
6. Instale a capota.
PAU00713
Afinação do interruptor da luz do
travãoO interruptor de luz do travão traseiro é ac-
tivado pelo pedal do travão e está apropria-
damente ajustado quando a luz do travão
se acende exactamente antes da breca-
gem ter efeito. Para regular o interruptor de
luz do travão traseiro, segure o corpo do in-
terruptor de forma que este não gire duran-
te a rotação da porca de ajuste.
Gire a porca de ajuste em direcção
a para
fazer com que a luz do travão se acenda
mais cedo.
Gire a porca de ajuste em direcção
b para
fazer com que a luz do travão se acenda
mais tarde.
1. Parafuso ajustador
2. Folga
1. Contraporca
2. Porca de ajuste
1. Interruptor da luz do travão
2. Porca de ajuste
P_5eb_Periodic.fm Page 25 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU00721
Verificação das pastilhas do
travão da frente e de trás
PAU00725
Travão dianteiro
Uma ranhura indicadora de desgaste é for-
necida em cada pastilha de travão. Este in-
dicador permite-lhe verificar o desgaste da
pastilha de travão sem ter de desmontar o
travão. Inspeccione a ranhura. Quando a
ranhura tiver quase desaparecido, solicite a
substituição das pastilhas ao seu concessi-
onário Yamaha.
PAU01641
Travão traseiro
Uma ranhura indicadora de desgaste é for-
necida em cada pastilha do travão. Este in-
dicador permite a inspecção do desgaste
da pastilha do travão sem desmontar o tra-
vão. Remova o parafuso da pinça traseira e
incline a pinça para frente. Inspeccione a ranhura. Quando a ranhura
tiver quase desaparecido, solicite a substi-
tuição das pastilhas a um concessionário
Yamaha. Reinstale a pinça e o parafuso da
pinça, e aperte o parafuso até o binário de
aperto especificado.
1. Ranhura indicadora de desgaste
1. Parafuso da pinça
1. Ranhura indicadora de desgasteBinário de aperto:
Parafuso da pinça:
40 Nm (4,0 m·kg)
P_5eb_Periodic.fm Page 26 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU01251
Afinação da tensão da corrente
de transmissão1. Desaperte a porca do eixo.
2. Desaperte as contraporcas de cada
lado. Para esticar a corrente, rode os
parafusos de ajuste da corrente na di-
recção
a. Para afrouxar a corrente,
gire os parafusos de ajuste para a di-
recção
b e empurre a roda para a
frente. Rode cada parafuso de ajuste
exactamente a mesma distância, para
manter o eixo correctamente alinha-
do. Existem marcas em cada lado do
braço oscilante. Sirva-se destas mar-
cas para alinhar a roda traseira.
PC000096
PRECAUÇÃO:@ Uma frouxidão da corrente demasiada-
mente pequena sobrecarregará o motor
e as outras peças vitais. Mantenha a
frouxidão dentro dos limites especifica-
dos. @3. Após efectuar a afinação, aperte as
contraporcas. A seguir, aperte a porca
do eixo para especificar o binário.
PAU03006
Lubrificação da cadeia de
transmissãoA corrente é composta por muitas peças
que funcionam em conjunto. Se a corrente
não receber uma manutenção apropriada,
o seu desgaste será prematuro. Por conse-
guinte, é necessário efectuar a sua manu-
tenção regularmente e sobretudo quando a
moto é utilizada em lugares de muita poei-
ra. Esta moto está equipada com uma cor-
rente de tipo vedado. A limpeza a vapor, as
lavagens a alta pressão e os solventes po-
dem danificar a corrente de transmissão,
pelo que não os deve utilizar para a sua lim-
peza. Utilize apenas querosene para limpar
a corrente de transmissão. Limpe-a a seco
e lubrifique-a toda com óleo de motor SAE
30 ~ 50 W. Não utilize outros lubrificantes,
pois podem conter solventes susceptíveis
de deteriorar a corrente vedada.
PC000097
PRECAUÇÃO:@ Lembre-se de passar óleo na corrente
após lavar a moto ou conduzi-la na chu-
va. @
1. Porca do eixo
2. Parafuso ajustador
3. Contraporca
4. Marcas de alinhamento
Binário de aperto:
Porca do eixo:
150 Nm (15,0 m·kg)
P_5eb_Periodic.fm Page 29 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PAU02985

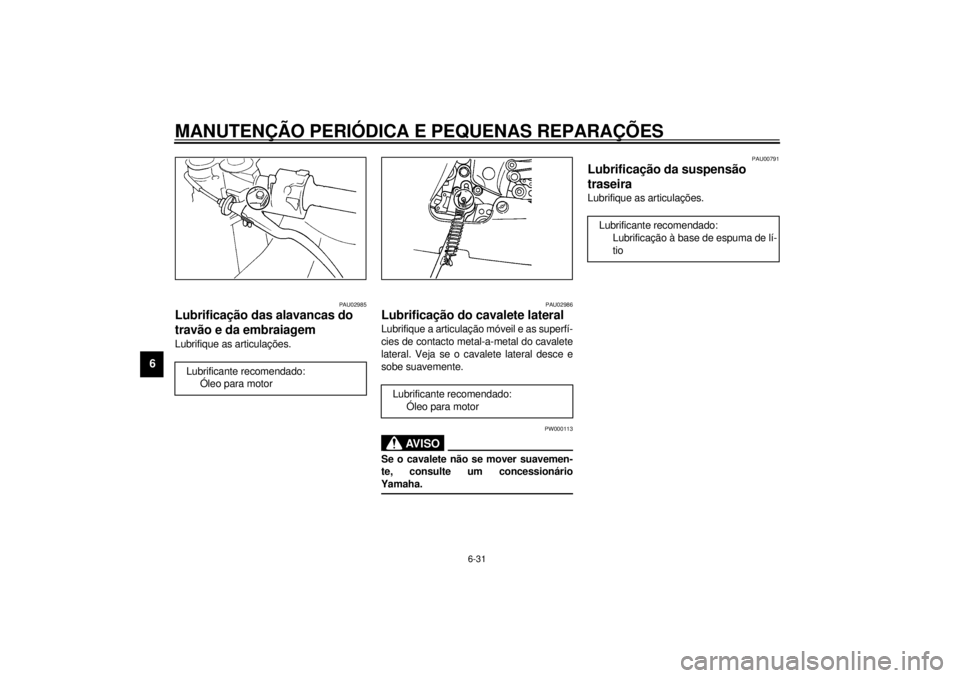

Lubrificação das alavancas do
travão e da embraiagemLubrifique as articulações.
PAU02986
Lubrificação do cavalete lateralLubrifique a articulação móveil e as superfí-
cies de contacto metal-a-metal do cavalete
lateral. Veja se o cavalete lateral desce e
sobe suavemente.
PW000113
AV I S O
@ Se o cavalete não se mover suavemen-
te, consulte um concessionário
Yamaha. @
PAU00791
Lubrificação da suspensão
traseiraLubrifique as articulações.
Lubrificante recomendado:
Óleo para motor
Lubrificante recomendado:
Óleo para motor
Lubrificante recomendado:
Lubrificação à base de espuma de lí-
tio
P_5eb_Periodic.fm Page 31 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
Armazenamento da bateria
Esta motocicleta está equipada com um ve-
locímetro digital e a memória do contador
tende a drenar a bateria. Quando a motoci-
cleta não for utilizada por um mês ou mais,
certifique-se de remover a bateria, recarre-
gá-la completamente e armazená-la em um
local frio e seco.
PC000102
PRECAUÇÃO:@ l
Recarregue completamente a bate-
ria antes de armazená-la. O armaze-
namento de uma bateria
descarregada pode causar avarias
permanentes na mesma.
l
Utilize um carregador de bateria
projectado para baterias do tipo ve-
dadas (MF). A utilização de um car-
regador de bateria convencional
causará avarias na bateria. Caso
não possua um carregador de bate-
ria do tipo vedado, contacte o seu
concessionário Yamaha.
l
Certifique-se sempre de que as li-
gações estão correctas quando da
instalação da bateria.
@
PAU01754
Substituição dos fusíveisAs caixas de fusível estão localizadas sob
o assento do condutor. Se um fusível se
queimar, desligue o interruptor principal e o
interruptor do circuito em questão. Instale
um novo fusível com a amperagem especi-
ficada. Ligue os interruptores e veja se o
dispositivo eléctrico funciona. Se o fusível
voltar a queimar-se imediatamente, consul-
te um concessionário Yamaha.
PC000103
PRECAUÇÃO:@ Não utilize fusíveis com amperagem su-
perior à recomendada. A substituição de
um fusível por outro de amperagem ina-
dequada pode causar deterioração a
todo o sistema eléctrico e mesmo incên-
dios. @
1. Fusível da ignição
2. Fusível do farol dianteiro
3. Fusível do sistema de sinalização
4. Fusível de reserva (´ 3)
5. Fusível do ventoinha do radiador
6. Fusível do contador
1. Fusível principal
2. Fusível de reserva
P_5eb_Periodic.fm Page 34 Wednesday, February 2, 2000 4:25 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU01822*
Substituição da lâmpada do farolEsta moto está equipada com um farol de
lâmpada de quartzo.
Se a lâmpada do farol estiver queimada,
substitua-a da seguinte maneira:
1. Remova o painel C. (Consulte a pági-
na 6-8 quanto aos procedimentos de
remoção e instalação do painel.)
2. Remova o conector do farol e o ante-
paro do suporte da lâmpada.3. Desenganche o suporte da lâmpada e
retire a lâmpada defeituosa.
PW000119
AV I S O
@ Mantenha produtos inflamáveis e as
mãos distantes de lâmpadas acesas,
dado estarem quentes. Não toque numa
lâmpada enquanto ela não arrefecer. @4. Coloque uma nova lâmpada e fixe-a
no lugar com o suporte. Fusível especificado:
Fusível principal: 30 A
Fusível do farol dianteiro: 20 A
Fusível do sistema de
sinalização: 20 A
Fusível do ventoinha do
radiador: 7,5 A
Fusível da ignição: 15 A
Fusível do contador: 7,5 A
1. Conector
2. Cobertura do receptáculo de lâmpada
1. Suporte de lâmpada
P_5eb_Periodic.fm Page 35 Wednesday, February 2, 2000 4:25 PM
