2000 YAMAHA XJR 1300 ESP

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU00687
RouesPour assurer un fonctionnement optimal, une
longue durée de service et la sécurité de l’utili-
sateur, observer les recommandations suivantes:l
Toujours vérifier les roues avant de dé-
marrer. Vérifier s’il y a des craquelures ou
si la roue a du saut ou du voile. Si une roue
présente la moindre anomalie, consulter
un concessionnaire Yamaha. Ne jamais
essayer de réparer une roue. Si une roue
est déformée ou craquelée, il faut la rem-
placer.
l
Les pneus et les roues doivent être équili-
brés chaque fois que l’une de ces deux piè-
ces est changée ou remise en place après
démontage. Le non-respect de cette consi-
gne peut entraîner un mauvais fonctionne-
ment, une mauvaise tenue de route et une
durée de service du pneu considérable-
ment raccourcie.
l
Il faut rouler à faible vitesse après le chan-
gement d’un pneu, car sa surface n’acquiert
toutes ses caractéristiques d’adhérence
qu’après une période d’assouplissement.
FAU00712

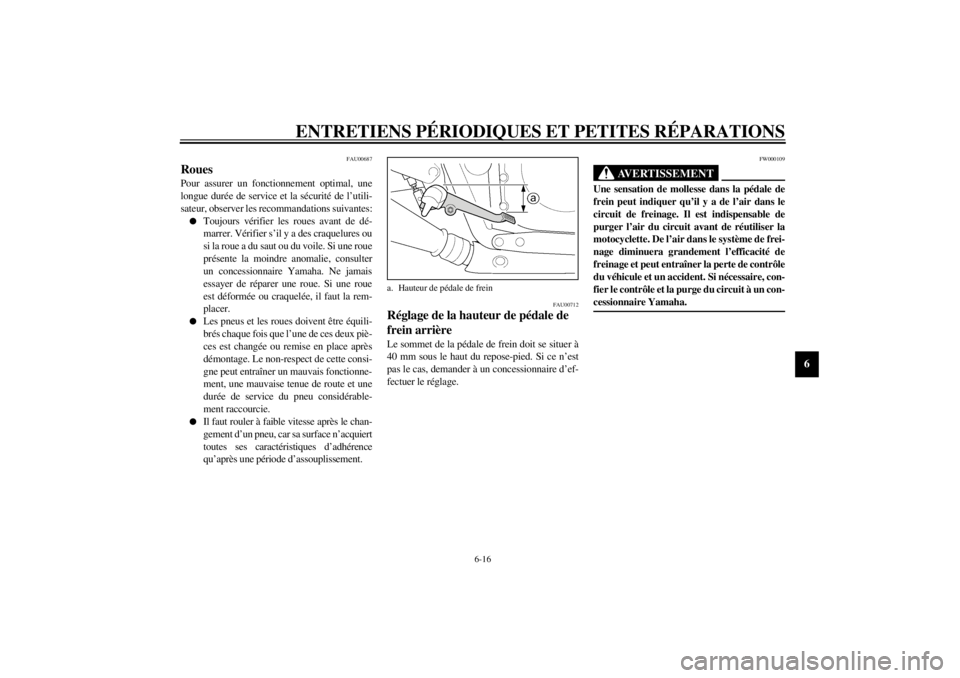

Réglage de la hauteur de pédale de
frein arrièreLe sommet de la pédale de frein doit se situer à
40 mm sous le haut du repose-pied. Si ce n’est
pas le cas, demander à un concessionnaire d’ef-
fectuer le réglage.
FW000109
AVERTISSEMENT
@ Une sensation de mollesse dans la pédale de
frein peut indiquer qu’il y a de l’air dans le
circuit de freinage. Il est indispensable de
purger l’air du circuit avant de réutiliser la
motocyclette. De l’air dans le système de frei-
nage diminuera grandement l’efficacité de
freinage et peut entraîner la perte de contrôle
du véhicule et un accident. Si nécessaire, con-
fier le contrôle et la purge du circuit à un con-
cessionnaire Yamaha. @
a. Hauteur de pédale de frein

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU01800*
Contrôle du niveau du liquide de
freinSi le niveau de liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le sys-
tème de freinage ou d’embrayage, ce qui risque
de réduire leur efficacité.
Avant de démarrer, s’assurer que le liquide de
frein arrive au-dessus du repère de niveau mini-
mum et remettre à niveau si nécessaire. Un ni-
veau de liquide de frein bas peut révéler la pré-
sence d’une fuite ou l’usure des plaquettes. Si le
niveau du liquide de frein est bas, vérifier
l’usure des plaquettes de frein et s’il y a fuite au
niveau du circuit de frein et d’embrayage.N.B.:Le maître cylindre arrière se trouve derrière le
cache A.
Prendre les précautions suivantes:l
Avant de vérifier le niveau du liquide,
s’assurer, en tournant le guidon, que le
haut du maître cylindre est à l’horizontale.
l
N’utiliser qu’un liquide de frein de la qua-
lité recommandée. Si cette consigne n’est
pas respectée, les joints en caoutchouc ris-
quent de se détériorer et de causer une
fuite, réduisant ainsi les performances de
freinage ou d’embrayage.
l
Toujours ajouter du liquide de frein du
même type. Le mélange de liquides diffé-
rents risque de provoquer une réaction chi-
mique nuisible au fonctionnement du frein
ou de l’embrayage.
l
Veiller à ne pas laisser entrer d’eau dans le
maître cylindre. L’eau abaisse nettement
le point d’ébullition du liquide et risque de
provoquer un bouchon de vapeur.
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.
l
Si le niveau du liquide de frein diminue
subitement, demander à un concession-
naire Yamaha d’en déterminer la cause.

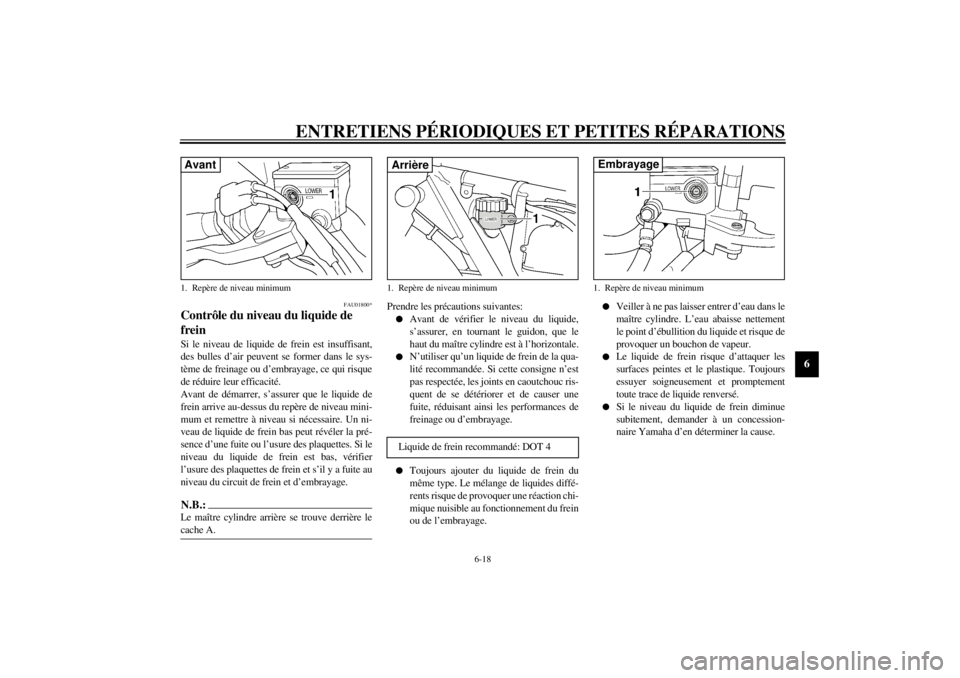

1. Repère de niveau minimumAvant
1. Repère de niveau minimumLiquide de frein recommandé: DOT 4Arrière
1. Repère de niveau minimumEmbrayage

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00742
Changement du liquide de freinLe changement du liquide doit obligatoirement
être effectué par un mécanicien Yamaha. Con-
fier le remplacement des pièces suivantes à un
concessionnaire Yamaha. Ces pièces sont à
remplacer lors d’un entretien périodique ou
lorsqu’elles sont endommagées ou qu’elles
fuient.l
bagues d’étanchéité (tous les deux ans)
l
flexibles de frein (tous les quatre ans)
FAU00745

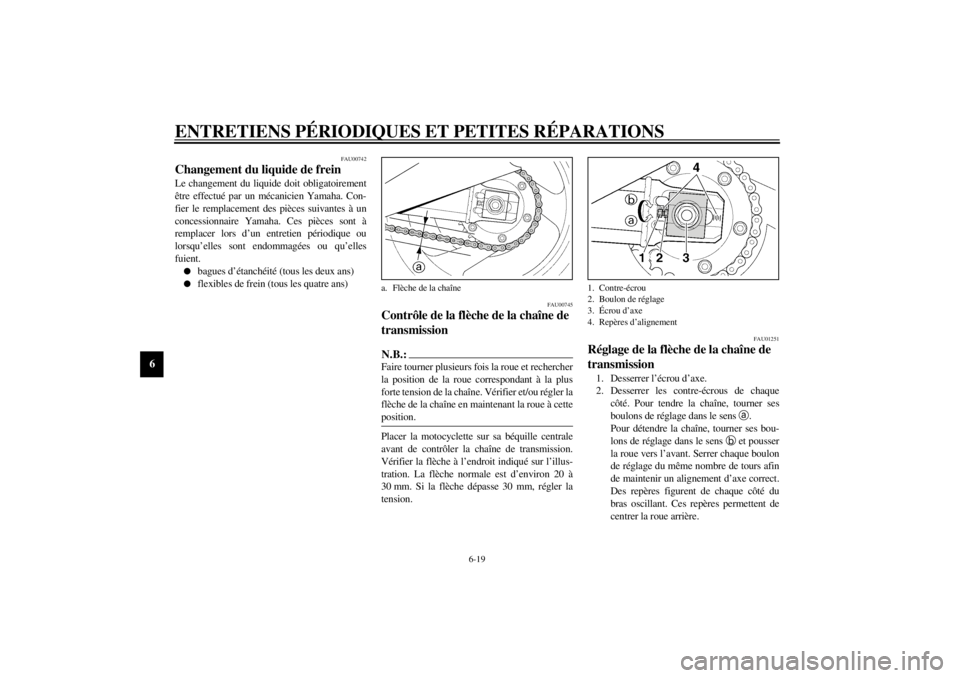

Contrôle de la flèche de la chaîne de
transmissionN.B.:@ Faire tourner plusieurs fois la roue et rechercher
la position de la roue correspondant à la plus
forte tension de la chaîne. Vérifier et/ou régler la
flèche de la chaîne en maintenant la roue à cette
position. @Placer la motocyclette sur sa béquille centrale
avant de contrôler la chaîne de transmission.
Vérifier la flèche à l’endroit indiqué sur l’illus-
tration. La flèche normale est d’environ 20 à
30 mm. Si la flèche dépasse 30 mm, régler la
tension.
FAU01251
Réglage de la flèche de la chaîne de
transmission1. Desserrer l’écrou d’axe.
2. Desserrer les contre-écrous de chaque
côté. Pour tendre la chaîne, tourner ses
boulons de réglage dans le sens
a.
Pour détendre la chaîne, tourner ses bou-
lons de réglage dans le sens
b et pousser
la roue vers l’avant. Serrer chaque boulon
de réglage du même nombre de tours afin
de maintenir un alignement d’axe correct.
Des repères figurent de chaque côté du
bras oscillant. Ces repères permettent de
centrer la roue arrière.
a. Flèche de la chaîne
1. Contre-écrou
2. Boulon de réglage
3. Écrou d’axe
4. Repères d’alignement

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU01317
Remise en place de la roue arrière1. Monter le support d’étrier et la roue, puis
insérer l’axe.
2. Mettre en place la chaîne de transmission
et la régler. (Le réglage de la flèche de la
chaîne de transmission est expliqué à la
page 6-19.)
3. Remonter le boulon et l’écrou du bras
d’ancrage de frein.
4. Installer l’étrier et les boulons d’étrier.
Veiller à laisser assez de jeu entre les pla-
quettes de frein avant de monter l’étrier
sur le disque de frein.
5. Replier la béquille centrale.
6. Serrer l’écrou d’axe, les boulons d’étrier et
l’écrou du bras d’ancrage de frein à leur
couple respectif.
FAU01008
DépannageBien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir.
Toute défectuosité des systèmes d’alimentation,
de compression ou d’allumage peut entraîner
des problèmes de démarrage et une perte de
puissance. Le tableau de dépannage décrit la
marche à suivre pour effectuer des contrôles ra-
pides et faciles.
Si une réparation quelconque est requise, con-
fier la motocyclette à un concessionnaire
Yamaha. Les techniciens qualifiés Yamaha dis-
posent en effet des connaissances, du savoir-
faire et des outils nécessaires à l’entretien cor-
rect de la motocyclette. Pour tout remplacement,
utiliser exclusivement des pièces Yamaha d’ori-
gine. En effet, les pièces d’autres marques peu-
vent sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront donc
plus rapidement et leur utilisation pourrait en-
traîner des réparations onéreuses. Couple de serrage:
Écrou d’axe:
150 Nm (15,0 m·kg)
Boulon d’étrier:
40 Nm (4,0 m·kg)
Écrou du bras d’ancrage de frein:
23 Nm (2,3 m·kg)

7-1
7
FAU01517
7-SOIN ET REMISAGE DE LA MOTOCYCLETTESoinUn des attraits incontestés de la motocyclette ré-
side dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vulnéra-
bilité. Bien que ses organes soient tous d’excel-
lente qualité, ils ne résistent néanmoins pas tous
à la rouille. Si un tuyau d’échappement rouillé
peut passer inaperçu sur une voiture, l’effet sur
une motocyclette est plutôt disgracieux. Un en-
tretien adéquat régulier lui permettra non seule-
ment de conserver toute son allure et ses perfor-
mances, mais également de prolonger sa durée
de service. Il faut également garder à l’esprit que
l’entretien correct du véhicule est une des condi-
tions de validité de la garantie. Il est dès lors re-
commandé de respecter les consignes de net-
toyage et de remisage suivantes:Avant le nettoyage
1. Recouvrir la sortie des pots d’échappe-
ment de sachets en plastique.
2. S’assurer que tous les couvercles et ca-
ches, les capuchons de bougie, ainsi que
les coupleurs et les connecteurs électri-
ques, sont fermement et correctement ins-
tallés.
3. Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter, à l’aide
d’un dégraissant et d’une brosse, mais ne
jamais appliquer de dégraissant sur les
joints, pignons, la chaîne de transmission
et les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.Nettoyage
Après utilisation dans des conditions normales
Nettoyer la crasse à l’aide d’eau chaude, d’un
détergent neutre et d’une éponge douce et pro-
pre, puis rincer abondamment à l’eau claire. Re-
courir à une brosse à dents ou à un rince-bou-
teilles pour atteindre les pièces d’accès difficile.
Pour faciliter l’élimination des taches plus tena-
ces et des insectes, déposer un chiffon humide
sur ceux-ci quelques minutes avant de procéder
au nettoyage.

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette de modèleL’étiquette de modèle est collée sur le cadre,
sous la selle. (Voir les explications relatives à la
dépose de la selle à la page 3-11.) Inscrire les
renseignements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de piè-
ces de rechange auprès d’un concessionnaire
Yamaha.1. Étiquette de modèle
