2000 YAMAHA TDM 850 ESP

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
NOTA:@ Se não puder obter uma afinação correcta
ou se a embraiagem não funcionar como
deve ser, peça a um concessionário
Yamaha para inspeccionar o mecanismo
interno da embraiagem. @
PAU00712
Afinação da altura do pedal do
travão de trásO cimo do pedal do travão deve estar a
29 mm abaixo do apoio do pé. Não sendo o
caso, peça a um concessionário Yamaha
para o afinar.
PW000109
AV I S O
@ Uma sensação de moleza esponjosa no
pedal do travão pode indicar a presença
de ar no sistema de travão. Este ar deve
ser retirado, purgando-se o sistema de
travão antes de utilizar a moto. A pre-
sença de ar pode diminuir consideravel-
mente a eficácia de travagem, causando
assim a perda do controlo da máquina e
eventualmente um acidente. Peça a um
técnico da Yamaha que inspeccione e
purgue o sistema, se for necessário. @
a. Altura do pedal
P_4tx_Periodic.fm Page 20 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PC000096
PRECAUÇÃO:@ Uma frouxidão da corrente demasiada-
mente pequena sobrecarregará o motor
e as outras peças vitais. Mantenha a
frouxidão dentro dos limites especifica-
dos. @3. Após o ajustamento, aperte a porca
do eixo e o parafuso do braço da pin-
ça até o binário especificado.
PAU03006
Lubrificação da cadeia de
transmissãoA corrente é composta por muitas peças
que funcionam em conjunto. Se a corrente
não receber uma manutenção apropriada,
o seu desgaste será prematuro. Por conse-
guinte, é necessário efectuar a sua manu-
tenção regularmente e sobretudo quando a
moto é utilizada em lugares de muita poei-
ra. Esta moto está equipada com uma cor-
rente de tipo vedado. A limpeza a vapor, as
lavagens a alta pressão e os solventes po-
dem danificar a corrente de transmissão,
pelo que não os deve utilizar para a sua lim-
peza. Utilize apenas querosene para limpar
a corrente de transmissão. Limpe-a a seco
e lubrifique-a toda com óleo de motor
SAE 30 ~ 50 W. Não utilize outros lubrifi-
cantes, pois podem conter solventes sus-
ceptíveis de deteriorar a corrente vedada.
PC000097
PRECAUÇÃO:@ Lembre-se de passar óleo na corrente
após lavar a moto ou conduzi-la na chu-
va. @
PAU02962
Inspecção e lubrificação do cabo
PW000112
AV I S O
@ Bainhas dos cabos danificadas podem
causar ferrugem interna e interferir no
movimento do cabo. Substitua os cabos
danificados o mais depressa possível
para evitar situações de insegurança. @Lubrifique os cabos e as extremidades de
cabo. Se este não funcionar suavemente,
peça a um concessionário Yamaha para
lho substituir.

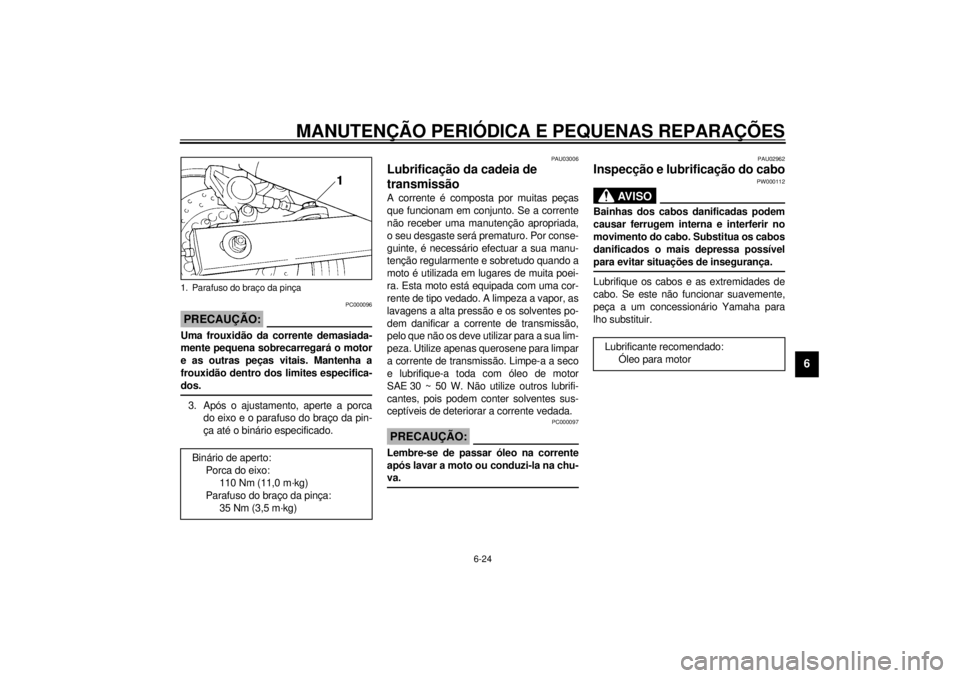

1. Parafuso do braço da pinça
Binário de aperto:
Porca do eixo:
110 Nm (11,0 m·kg)
Parafuso do braço da pinça:
35 Nm (3,5 m·kg)
Lubrificante recomendado:
Óleo para motor
P_4tx_Periodic.fm Page 24 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU00827
Substituição da lâmpada do farolEsta moto está equipada com um farol de
lâmpada de quartzo. Se a lâmpada do farol
estiver queimada, substitua-a da seguinte
maneira:
1. Remova os conectores e a cobertura
da suporte de lâmpada.
2. Desenganche o receptáculo da lâm-
pada e retire a lâmpada defeituosa.
PW000119
AV I S O
@ Mantenha produtos inflamáveis e as
mãos distantes de lâmpadas acesas,
dado estarem quentes. Não toque numa
lâmpada enquanto ela não arrefecer. @
3. Coloque uma nova lâmpada e fixe-a
no lugar com o receptáculo.
PC000105
PRECAUÇÃO:@ Evite tocar na parte de vidro de uma
lâmpada. Mantenha-a livre de óleo; dou-
tro modo, a transparência do vidro, a
vida da lâmpada e o fluxo luminoso se-
rão adversamente afectados. Se chegar
óleo à lâmpada, limpe-a completamente
com um pano humedecido em álcool ou
diluente de verniz. @
Fusível especificado:
Fusível principal: 30 A
Fusível do farol: 15 A
Fusível do sistema de
sinalização: 15 A
Fusível do ignição: 10 A
Fusível da luz de perigo: 10 A
Fusível do velocímetro: 5 A
Fusível da ventoinha do
radiador: 7.5 A
1. Cobertura da suporte de lâmpada
1. Conector (´ 2)
2. Suporte de lâmpada
P_4tx_Periodic.fm Page 30 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
Sobreaquecimento do motor
PW000070
AV I S O
@ Não tente remover a tampa do radiador quando o motor e o radiador estiverem quentes. Vapor e fluido quente escaldante po-
dem ser expelidos sob pressão, com risco de causar sérias lesões. Abra a tampa do radiador como segue. Aguarde até que o
motor se esfrie. Retire o bloqueador da tampa do radiador, removendo o parafuso. Coloque um pano grosso, como uma toalha,
sobre a tampa do radiador e, vagarosamente, gire a tampa ao sentido contrário dos ponteiros de um relógio até que se detenha.
Este procedimento possibilita o escape de qualquer pressão residual. Quando o som sibilante cessar, pressione a tampa para
baixo enquanto a gira ao sentido dos ponteiros de um relógio, e remova-a. @NOTA:@ Caso seja difícil obter o refrigerante recomendado, água corrente pode ser temporariamente utilizada, desde que seja alterada para o re-
frigerante recomendado assim que possível. @
Espere que o
motor arrefeça.
Verifique o nível do líquido
de arrefecimento no deposito
e/ou radiador.
O nível está bom.Verifique se há fugas no
sistema de arrefecimento.
Não há
fugas.Há fugas.
Peca a um concessionário
Yamaha para para verificar e
reparar o sistema de refigeração.Acrescente líquido de
arrefecimento. (Ver NOTA.)
Volte a ligar o motor. Caso o motor se sobreaqueç
a novamente, solicite a um concessionário Yamaha
para verificar e reparar o sistema de refigeração.
P_4tx_Periodic.fm Page 34 Wednesday, October 6, 1999 9:17 AM

7-1
7
PAU01517
7-CUIDADOS E ARMAZENAMENTO DA MOTOCICLETACuidadosA exposição da sua tecnologia torna a mo-
tocicleta charmosa, mas também vulnerá-
vel. Embora componentes de alta
qualidade sejam utilizados, os mesmos não
são completamente resistentes a enferruja-
mento. Enquanto um tubo de escape enfer-
rujado pode permanecer desapercebido
num automóvel, não parece atrativo numa
motocicleta. Cuidados frequentes e apro-
priados, porém, manterão a sua moto com
boa aparência, estenderão a sua vida útil e
preservarão o seu desempenho. Mais ain-
da, a garantia estabelece que o veículo
deve ser apropriadamente cuidado. Por to-
das essas razões, recomendamos a obser-
vação das precauções de limpeza e
armazenamento a seguir.Antes da limpeza
1. Cubra as saídas do silencioso com
sacos plásticos.
2. Certifique-se de que todas as capas e
tampas, bem como todos os acopla-
dores e conectores eléctricos, incluin-
do as capas de vela de ignição,
estejam firmemente instalados.
3. Remova sujidades extremamente re-
sistentes, como óleo queimado no
cárter, com um agente desengraxante
e uma escova, mas nunca aplique tais
produtos nas vedações, anilhas, en-
grenagens, corrente de transmissão e
eixos da roda. Sempre enxague a su-
jidade e o desengraxante com água.Limpeza
Após o uso normal
Remova a sujidade com água morna, um
detergente neutro e uma esponja limpa ma-
cia, e então enxague com água limpa abun-
dante. Utilize uma escova de dentes ou de
garrafas para partes difíceis de se alcançar.
Sujidades mais resistentes e insectos sai-
rão com maior facilidade, se a área for co-
berta com um pano molhado por alguns
minutos antes da limpeza.
P_4tx_Cleaning.fm Page 1 Wednesday, October 6, 1999 9:17 AM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-2
7
PCA00010
PRECAUÇÃO:@ l
Evite utilizar limpadores de roda
ácidos intensos, especialmente em
rodas radiadas. Caso utilize tais
produtos para sujidades difíceis de
serem removidas, não os mante-
nha por mais tempo que o instruí-
do, e então enxague completamen-
te com água, seque imediatamente
a área e aplique um aerosol de pro-
tecção contra corrosões.
l
A limpeza inapropriada pode avari-
ar pára-ventos, capotas, paineis e
outras peças plásticas. Utilize so-
mente uma esponja ou pano macio
e limpo com detergente suave e
água para limpar a parte plástica.
l
Não utilize nenhum produto quími-
co adstringente nas partes plásti-
cas. Certifique-se de evitar a
utilização de panos ou esponjas
que tenham entrado em contacto
com produtos de limpeza abrasivos
ou fortes, solventes ou diluentes,
combustíveis (gasolina), remove-
dores ou inibidores de ferrugem,
fluido de travão, anticongelantes
ou electrólitos.
l
Não utilize lavadoras de alta pres-
são ou limpadores de pressão a va-
por, pois os mesmos podem
causar infiltração de água e deteri-
oração das seguintes áreas: veda-
ções (dos rolamentos das rodas,
dos casquilhos do braço articula-
do, forquilhas e travões), compo-
nentes eléctricos (acopladores,
conectores, instrumentos, interrup-
tores e luzes), tubos de respiração
e orifícios de ventilação.
l
Para motocicletas equipadas com
um pára-vento: Não utilize limpado-
res fortes ou esponjas rígidas, para
evitar embaçamento ou arranhões.
Alguns componentes de limpeza
para plásticos podem deixar riscos
no pára-vento. Teste o produto em
uma pequena parte coberta do
pára-vento para certificar-se de não
deixar nenhuma marca. Caso o
pára-vento seja riscado, utilize um
componente de polimento de plás-
tico de qualidade após lavar.
@Após a condução sob chuva, nas cercaniasdo mar ou em estradas salinasVisto que o sal do mar ou o sal pulverizado
nas estradas no inverno são extremamente
corrosivos em combinação com água, exe-
cute os passos a seguir após cada condu-
ção sob chuva, nas cercanias do mar ou
em estradas pulverizadas com sal. (Sal pul-
verizado no inverno pode permanecer nas
estradas ainda na primavera.)
P_4tx_Cleaning.fm Page 2 Wednesday, October 6, 1999 9:17 AM

ESPECIFICAÇÕES
8
Especificações ................................................................................... 8-1
P_4tx_SpecTOC.fm Page 1 Wednesday, October 6, 1999 9:17 AM

8-1
8
PAU01038
8-ESPECIFICAÇÕESEspecificaçõesCS-01P
Modelo TDM850
Dimensões
Comprimento total 2.165 mm (para a GB, NL, B, F,
E, P, I, GR, D, DK)
2.200 mm (para a N, S, SF)
Largura total 790 mm
Altura total 1.285 mm
Altura do assento 805 mm
Distância entre os eixos 1.475 mm
Distância mínima do chão 165 mm
Raio mínimo de viragem 2.900 mm
Peso básico (Com os depósitos
de óleo e de combustível
cheios)232 kg
Motor
Tipo 4 tempos, arrefecido a ar, DOHC
Cilindrada 2 cilindros paralelos inclinados
para a frente
Cilindrada 849 cm
3
Diâmetro ´ Curso 89,5 ´ 67,5 mm
Relação de compressão 10,5:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificação Cárter em banho de óleoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Serviço API do tipo SE, SF, SG
ou maior
Quantidade
Mudança periódica de óleo 3,5 L
Com mudança do filtro de
óleo 3,6 L
Volume total 4,2 L
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não conte-
nham modificadores antifricção. Óleos de motor para auto-
móveis de passageiros (frequentemente com o rótulo
“Energy Conserving”) contêm aditivos antifricção que irão
causar o deslizamento da embraiagem e/ou da embraia-
gem do motor de arranque, resultando em redução da vida
útil do componente e desempenho insatisfatório do motor.
