2024 PEUGEOT 308 sensor

165
Fahren
6

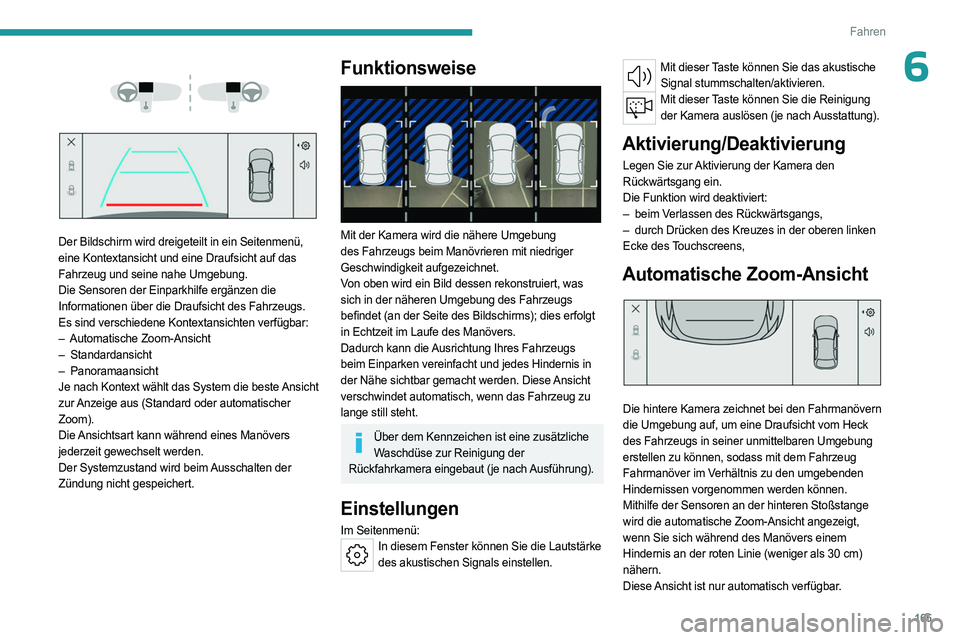

Der Bildschirm wird dreigeteilt in ein Seitenmenü,
eine Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es sind verschiedene Kontextansichten verfügbar:
–
Automatische Zoom-Ansicht
–


Standardansicht
–


Panoramaansicht
Je nach Kontext wählt das System die beste

Ansicht
zur Anzeige aus (Standard oder automatischer
Zoom).
Die Ansichtsart kann während eines Manövers
jederzeit gewechselt werden.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit der Kamera wird die nähere Umgebung
des Fahrzeugs beim Manövrieren mit niedriger
Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (an der Seite des Bildschirms); dies erfolgt
in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Über dem Kennzeichen ist eine zusätzliche Waschdüse zur Reinigung der
Rückfahrkamera eingebaut (je nach Ausführung).
Einstellungen
Im Seitenmenü:In diesem Fenster können Sie die Lautstärke des akustischen Signals einstellen.
Mit dieser Taste können Sie das akustische Signal stummschalten/aktivieren.
Mit dieser Taste können Sie die Reinigung der Kamera auslösen (je nach Ausstattung).
Aktivierung/Deaktivierung
Legen Sie zur Aktivierung der Kamera den
Rückwärtsgang ein.
Die Funktion wird deaktiviert:
–

beim V
erlassen des Rückwärtsgangs,
–

durch Drücken des Kreuzes in der oberen linken

Ecke des Touchscreens,
Automatische Zoom-Ansicht

Die hintere Kamera zeichnet bei den Fahrmanövern
die Umgebung auf, um eine Draufsicht vom Heck
des Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Mithilfe der Sensoren an der hinteren Stoßstange
wird die automatische Zoom-Ansicht angezeigt,
wenn Sie sich während des Manövers einem
Hindernis an der roten Linie (weniger als 30
cm)
nähern.
Diese Ansicht ist nur automatisch verfügbar.

166
Fahren

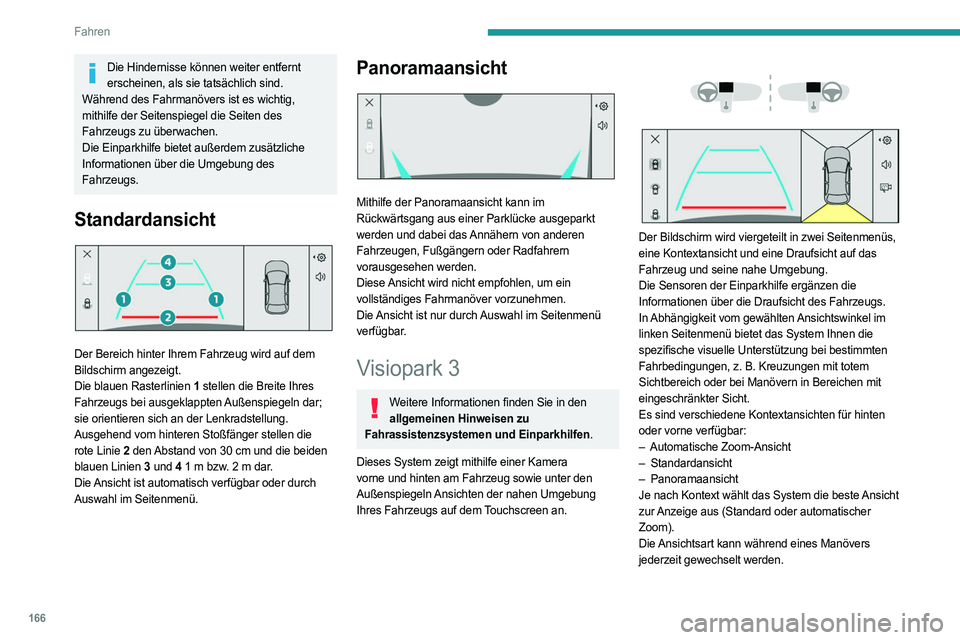

Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Die Ansicht ist automatisch verfügbar oder durch
Auswahl im Seitenmenü.
Panoramaansicht

Mithilfe der Panoramaansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das Annähern von anderen
Fahrzeugen, Fußgängern oder Radfahrern
vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Die Ansicht ist nur durch Auswahl im Seitenmenü
verfügbar.
Visiopark 3
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Dieses System zeigt mithilfe einer Kamera
vorne und hinten am Fahrzeug sowie unter den
Außenspiegeln Ansichten der nahen Umgebung
Ihres Fahrzeugs auf dem Touchscreen an.




Der Bildschirm wird viergeteilt in zwei Seitenmenüs,
eine Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
In Abhängigkeit vom gewählten Ansichtswinkel im
linken Seitenmenü bietet das System Ihnen die
spezifische visuelle Unterstützung bei bestimmten
Fahrbedingungen, z. B. Kreuzungen mit totem
Sichtbereich
oder bei Manövern in Bereichen mit
eingeschränkter Sicht.
Es sind verschiedene Kontextansichten für hinten
oder vorne verfügbar:
–

Automatische Zoom-Ansicht
–


Standardansicht
–


Panoramaansicht
Je nach Kontext wählt das System die beste

Ansicht
zur Anzeige aus (Standard oder automatischer
Zoom).
Die Ansichtsart kann während eines Manövers
jederzeit gewechselt werden.

167
Fahren

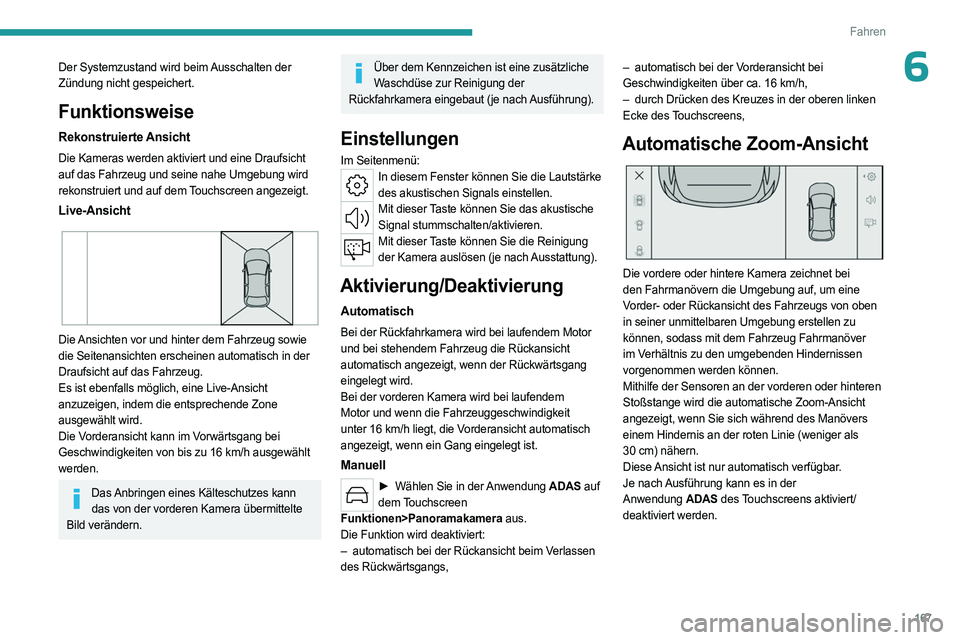

6Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise
Rekonstruierte Ansicht
Die Kameras werden aktiviert und eine Draufsicht
auf das Fahrzeug und seine nahe Umgebung wird
rekonstruiert und auf dem Touchscreen angezeigt.
Live-Ansicht

Die Ansichten vor und hinter dem Fahrzeug sowie
die Seitenansichten erscheinen automatisch in der
Draufsicht auf das Fahrzeug.
Es ist ebenfalls möglich, eine Live-Ansicht
anzuzeigen, indem die entsprechende Zone
ausgewählt wird.
Die Vorderansicht kann im Vorwärtsgang bei
Geschwindigkeiten von bis zu 16 km/h ausgewählt
werden.
Das Anbringen eines Kälteschutzes kann das von der vorderen Kamera übermittelte
Bild verändern.
Über dem Kennzeichen ist eine zusätzliche Waschdüse zur Reinigung der
Rückfahrkamera eingebaut (je nach Ausführung).
Einstellungen
Im Seitenmenü:In diesem Fenster können Sie die Lautstärke des akustischen Signals einstellen.
Mit dieser Taste können Sie das akustische Signal stummschalten/aktivieren.
Mit dieser Taste können Sie die Reinigung der Kamera auslösen (je nach Ausstattung).
Aktivierung/Deaktivierung
Automatisch
Bei der Rückfahrkamera wird bei laufendem Motor
und bei stehendem Fahrzeug die Rückansicht
automatisch angezeigt, wenn der Rückwärtsgang
eingelegt wird.
Bei der vorderen Kamera wird bei laufendem
Motor und wenn die Fahrzeuggeschwindigkeit
unter 16
km/h liegt, die Vorderansicht automatisch
angezeigt, wenn ein Gang eingelegt ist.
Manuell
► Wählen Sie in der Anwendung ADAS auf
dem Touchscreen
Funktionen>Panoramakamera aus.
Die Funktion wird deaktiviert:
–

automatisch bei der Rückansicht beim V
erlassen
des Rückwärtsgangs, –

automatisch bei der V
orderansicht bei
Geschwindigkeiten über ca. 16 km/h,
–
durch Drücken des Kreuzes in der oberen linken

Ecke des Touchscreens,
Automatische Zoom-Ansicht

Die vordere oder hintere Kamera zeichnet bei
den Fahrmanövern die Umgebung auf, um eine
Vorder- oder Rückansicht des Fahrzeugs von oben
in seiner unmittelbaren Umgebung erstellen zu
können, sodass mit dem Fahrzeug Fahrmanöver
im Verhältnis zu den umgebenden Hindernissen
vorgenommen werden können.
Mithilfe der Sensoren an der vorderen oder hinteren
Stoßstange wird die automatische Zoom-Ansicht
angezeigt, wenn Sie sich während des Manövers
einem Hindernis an der roten Linie (weniger als
30
cm) nähern.
Diese Ansicht ist nur automatisch verfügbar.
Je nach Ausführung kann es in der
Anwendung

ADAS
des Touchscreens aktiviert/
deaktiviert werden.

169
Fahren

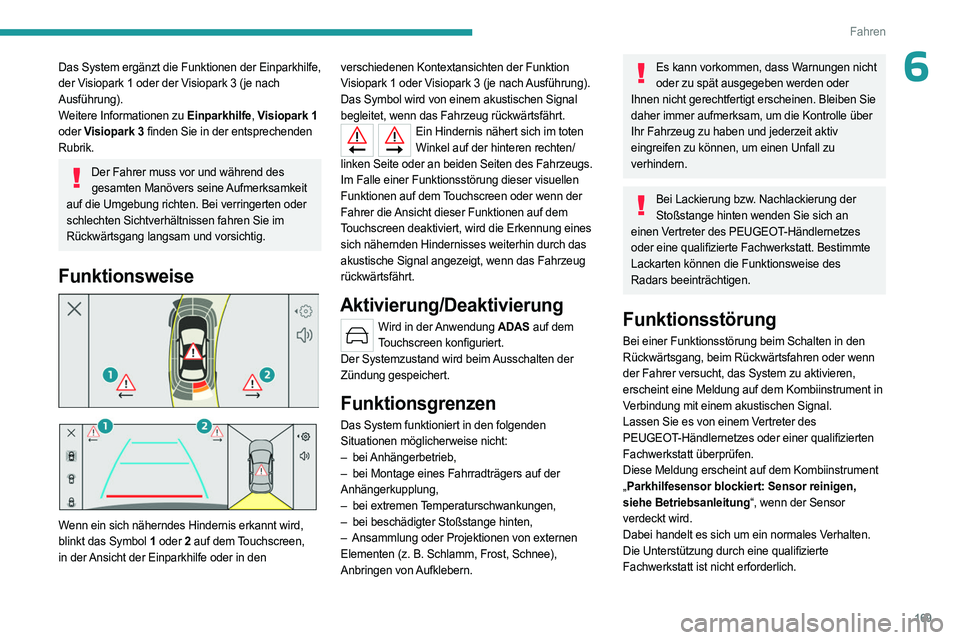

6Das System ergänzt die Funktionen der Einparkhilfe,
der Visiopark 1 oder der Visiopark 3 (je nach
Ausführung).
Weitere Informationen zu Einparkhilfe, Visiopark 1
oder Visiopark 3 finden Sie in der entsprechenden
Rubrik.
Der Fahrer muss vor und während des gesamten Manövers seine Aufmerksamkeit
auf die Umgebung richten. Bei verringerten oder
schlechten Sichtverhältnissen fahren Sie im
Rückwärtsgang langsam und vorsichtig.
Funktionsweise



Wenn ein sich näherndes Hindernis erkannt wird,
blinkt das Symbol 1 oder 2 auf dem Touchscreen,
in der Ansicht der Einparkhilfe oder in den verschiedenen Kontextansichten der Funktion
Visiopark 1 oder Visiopark 3 (je nach Ausführung).
Das Symbol wird von einem akustischen Signal
begleitet, wenn das Fahrzeug rückwärtsfährt.
Ein Hindernis nähert sich im toten
Winkel auf der hinteren rechten/
linken Seite oder an beiden Seiten des Fahrzeugs.
Im Falle einer Funktionsstörung dieser visuellen
Funktionen auf dem Touchscreen oder wenn der
Fahrer die Ansicht dieser Funktionen auf dem
Touchscreen deaktiviert, wird die Erkennung eines
sich nähernden Hindernisses weiterhin durch das
akustische Signal angezeigt, wenn das Fahrzeug
rückwärtsfährt.
Aktivierung/Deaktivierung
Wird in der Anwendung ADAS auf dem Touchscreen konfiguriert.
Der Systemzustand wird beim Ausschalten der
Zündung gespeichert.
Funktionsgrenzen
Das System funktioniert in den folgenden
Situationen möglicherweise nicht:
–

bei
Anhängerbetrieb,
–

bei Montage eines Fahrradträgers auf der

Anhängerkupplung,
–

bei extremen
Temperaturschwankungen,
–

bei beschädigter Stoßstange hinten,
–


Ansammlung oder Projektionen von externen

Elementen (z.
B. Schlamm, Frost, Schnee),
Anbringen von Aufklebern.
Es kann vorkommen, dass Warnungen nicht oder zu spät ausgegeben werden oder
Ihnen nicht gerechtfertigt erscheinen. Bleiben Sie
daher immer aufmerksam, um die Kontrolle über
Ihr Fahrzeug zu haben und jederzeit aktiv
eingreifen zu können, um einen Unfall zu
verhindern.
Bei Lackierung bzw. Nachlackierung der Stoßstange hinten wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt. Bestimmte
Lackarten können die Funktionsweise des
Radars beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den
Rückwärtsgang, beim Rückwärtsfahren oder wenn
der Fahrer versucht, das System zu aktivieren,
erscheint eine Meldung auf dem Kombiinstrument in
Verbindung mit einem akustischen Signal.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Diese Meldung erscheint auf dem Kombiinstrument
„ Parkhilfesensor blockiert: Sensor reinigen,
siehe Betriebsanleitung“, wenn der Sensor
verdeckt wird.
Dabei handelt es sich um ein normales Verhalten.
Die Unterstützung durch eine qualifizierte
Fachwerkstatt ist nicht erforderlich.

170
Fahren

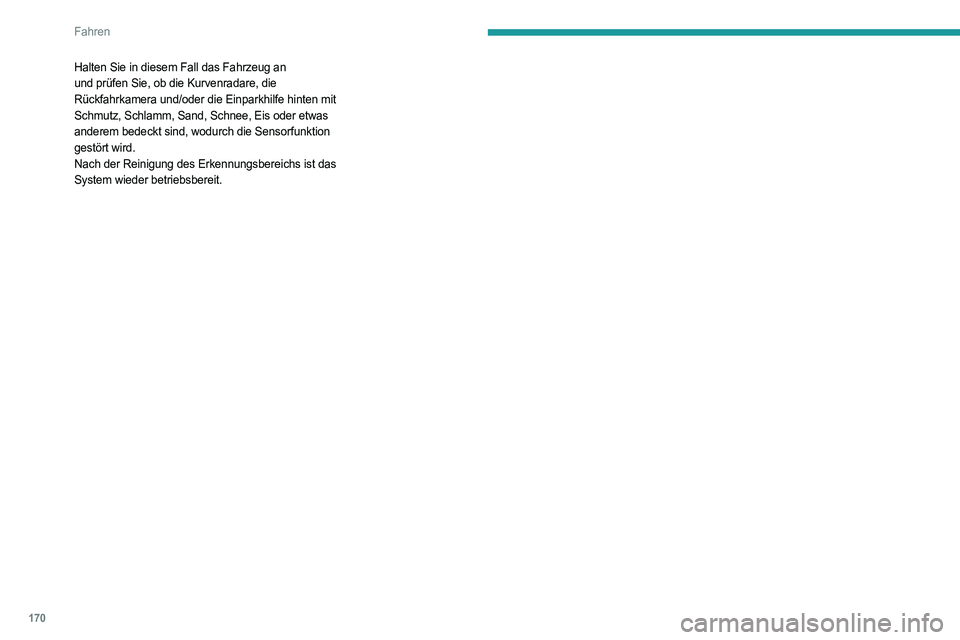

Halten Sie in diesem Fall das Fahrzeug an
und prüfen Sie, ob die Kurvenradare, die
Rückfahrkamera und/oder die Einparkhilfe hinten mit
Schmutz, Schlamm, Sand, Schnee, Eis oder etwas
anderem bedeckt sind, wodurch die Sensorfunktion
gestört wird.
Nach der Reinigung des Erkennungsbereichs ist das
System wieder betriebsbereit.

195
Praktische Tipps

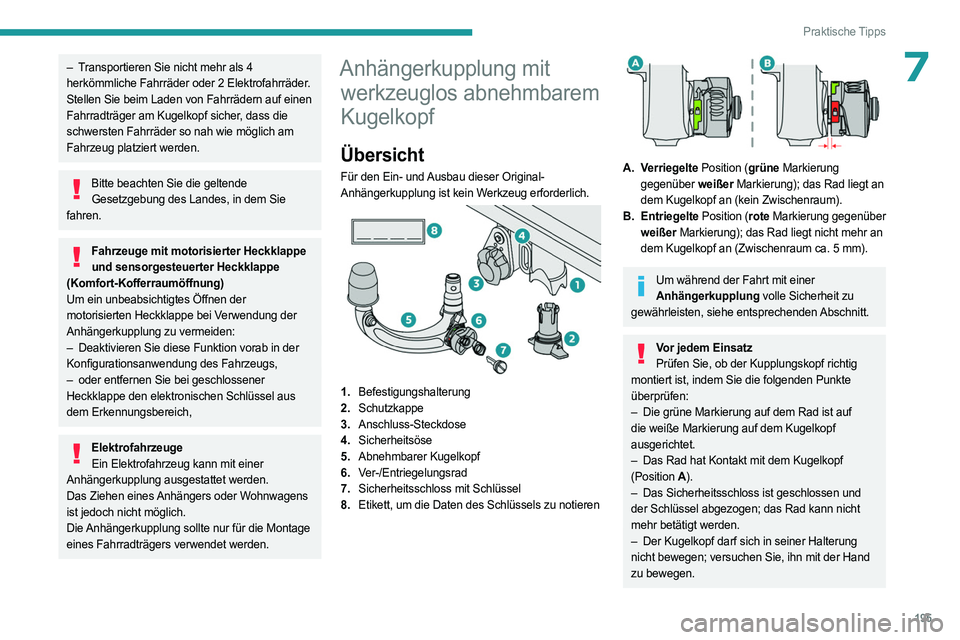

7– Transportieren Sie nicht mehr als 4
herkömmliche Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe und sensorgesteuerter Heckklappe
(Komfort-Kofferraumöffnung)
Um ein unbeabsichtigtes Öffnen der
motorisierten Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
–

Deaktivieren Sie diese Funktion vorab in der

Konfigurationsanwendung des Fahrzeugs,
–

oder entfernen Sie bei geschlossener

Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Elektrofahrzeuge Ein Elektrofahrzeug kann mit einer
Anhängerkupplung ausgestattet werden.
Das Ziehen eines Anhängers oder Wohnwagens
ist jedoch nicht möglich.
Die Anhängerkupplung sollte nur für die Montage
eines Fahrradträgers verwendet werden.
Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu notieren


A. Verriegelte Position (grüne Markierung
gegenüber weißer Markierung); das Rad liegt an
dem Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber weißer Markierung); das Rad liegt nicht mehr an
dem Kugelkopf an (Zwischenraum ca. 5
mm).
Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–

Die grüne Markierung auf dem Rad ist auf

die weiße Markierung auf dem Kugelkopf
ausgerichtet.
–

Das Rad hat Kontakt mit dem Kugelkopf

(Position A).
–

Das Sicherheitsschloss ist geschlossen und

der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
–

Der Kugelkopf darf sich in seiner Halterung

nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.

2 11

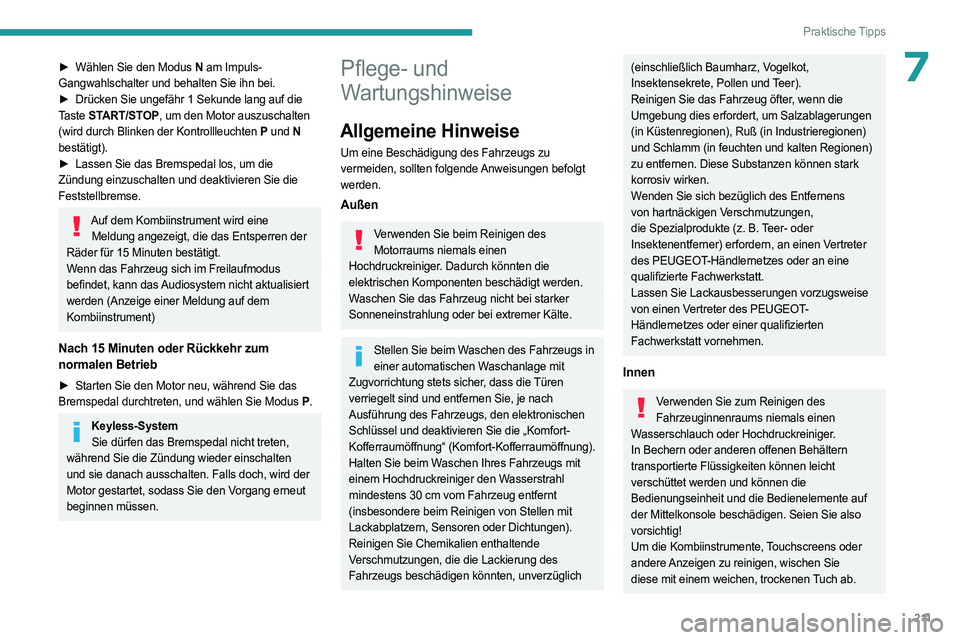

Praktische Tipps
7► Wählen Sie den Modus N am Impuls-
Gangwahlschalter und behalten Sie ihn bei.
►

Drücken Sie ungefähr 1
Sekunde lang auf die
Taste START/STOP, um den Motor auszuschalten
(wird durch Blinken der Kontrollleuchten P und N
bestätigt).
►

Lassen Sie das Bremspedal los, um die

Zündung einzuschalten und deaktivieren Sie die
Feststellbremse.
Auf dem Kombiinstrument wird eine Meldung angezeigt, die das Entsperren der
Räder für 15
Minuten bestätigt.
Wenn das Fahrzeug sich im Freilaufmodus
befindet, kann das Audiosystem nicht aktualisiert
werden (Anzeige einer Meldung auf dem
Kombiinstrument)
Nach 15 Minuten oder Rückkehr zum
normalen Betrieb
► Starten Sie den Motor neu, während Sie das
Bremspedal durchtreten, und wählen Sie Modus P.
Keyless-System
Sie dürfen das Bremspedal nicht treten,
während Sie die Zündung wieder einschalten
und sie danach ausschalten. Falls doch, wird der
Motor gestartet, sodass Sie den Vorgang erneut
beginnen müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des Motorraums niemals einen
Hochdruckreiniger. Dadurch könnten die
elektrischen Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Stellen Sie beim Waschen des Fahrzeugs in einer automatischen Waschanlage mit
Zugvorrichtung stets sicher, dass die Türen
verriegelt sind und entfernen Sie, je nach
Ausführung des Fahrzeugs, den elektronischen
Schlüssel und deaktivieren Sie die „Komfort-
Kofferraumöffnung“ (Komfort-Kofferraumöffnung).
Halten Sie beim Waschen Ihres Fahrzeugs mit
einem Hochdruckreiniger den Wasserstrahl
mindestens 30
cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn die
Umgebung dies erfordert, um Salzablagerungen
(in Küstenregionen), Ruß (in Industrieregionen)
und Schlamm (in feuchten und kalten Regionen)
zu entfernen. Diese Substanzen können stark
korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z.
B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.
Innen
Verwenden Sie zum Reinigen des Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Um die Kombiinstrumente, Touchscreens oder
andere Anzeigen zu reinigen, wischen Sie
diese mit einem weichen, trockenen Tuch ab.

247

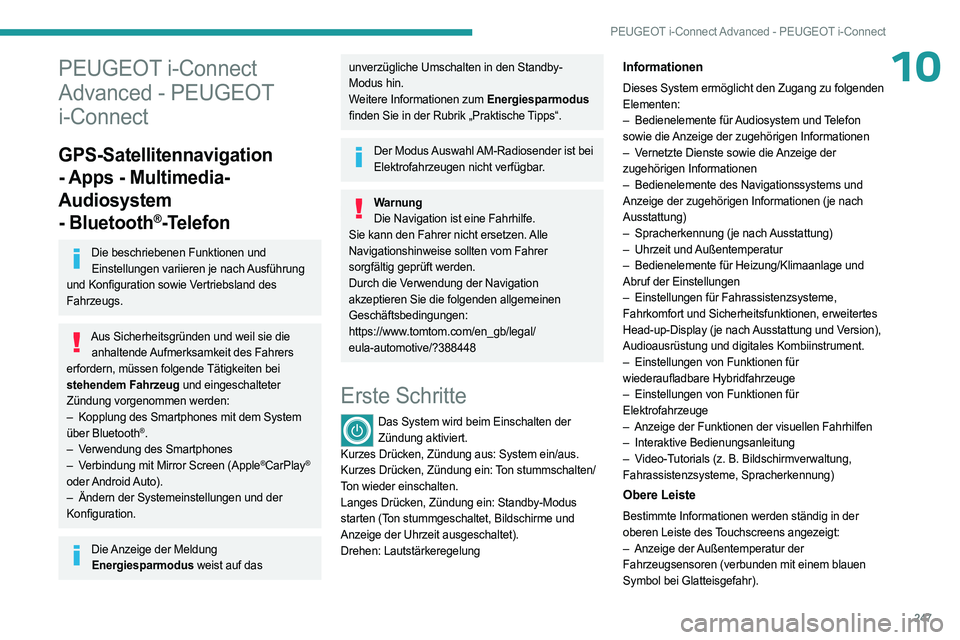

PEUGEOT i-Connect Advanced - PEUGEOT i-Connect
10PEUGEOT i-Connect
Advanced - PEUGEOT
i-Connect
GPS-Satellitennavigation
- Apps - Multimedia-
Audiosystem
- Bluetooth
®-Telefon
Die beschriebenen Funktionen und Einstellungen variieren je nach Ausführung
und Konfiguration sowie Vertriebsland des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern, müssen folgende Tätigkeiten bei
stehendem Fahrzeug und eingeschalteter
Zündung vorgenommen werden:
–

Kopplung des Smartphones mit dem System

über Bluetooth
®.
–
V
erwendung des Smartphones
–

V

erbindung mit Mirror Screen (Apple
®CarPlay®
oder Android Auto).
–

Ändern der Systemeinstellungen und der


Konfiguration.
Die Anzeige der Meldung Energiesparmodus weist auf das
unverzügliche Umschalten in den Standby-
Modus hin.
Weitere Informationen zum Energiesparmodus
finden Sie in der Rubrik „Praktische Tipps“.
Der Modus Auswahl AM-Radiosender ist bei Elektrofahrzeugen nicht verfügbar.
WarnungDie Navigation ist eine Fahrhilfe.
Sie kann den Fahrer nicht ersetzen. Alle
Navigationshinweise sollten vom Fahrer
sorgfältig geprüft werden.
Durch die Verwendung der Navigation
akzeptieren Sie die folgenden allgemeinen
Geschäftsbedingungen:
https://www.tomtom.com/en_gb/legal/
eula-automotive/?388448
Erste Schritte
Das System wird beim Einschalten der Zündung aktiviert.
Kurzes Drücken, Zündung aus: System ein/aus.
Kurzes Drücken, Zündung ein: Ton stummschalten/
Ton wieder einschalten.
Langes Drücken, Zündung ein: Standby-Modus
starten (Ton stummgeschaltet, Bildschirme und
Anzeige der Uhrzeit ausgeschaltet).
Drehen: Lautstärkeregelung
Informationen
Dieses System ermöglicht den Zugang zu folgenden
Elementen:
–

Bedienelemente für
Audiosystem und Telefon
sowie die Anzeige der zugehörigen Informationen
–

V
ernetzte Dienste sowie die Anzeige der
zugehörigen Informationen
–

Bedienelemente des Navigationssystems und

Anzeige der zugehörigen Informationen (je nach
Ausstattung)
–

Spracherkennung (je nach
Ausstattung)
–

Uhrzeit und
Außentemperatur
–

Bedienelemente für Heizung/Klimaanlage und

Abruf der Einstellungen
–

Einstellungen für Fahrassistenzsysteme,

Fahrkomfort und Sicherheitsfunktionen, erweitertes
Head-up-Display (je nach Ausstattung und Version),
Audioausrüstung und digitales Kombiinstrument.
–

Einstellungen von Funktionen für

wiederaufladbare Hybridfahrzeuge
–

Einstellungen von Funktionen für

Elektrofahrzeuge
–

Anzeige der Funktionen der visuellen Fahrhilfen
–


Interaktive Bedienungsanleitung
–


V
ideo-Tutorials (z. B. Bildschirmverwaltung,
Fahrassistenzsysteme, Spracherkennung)
Obere Leiste
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
–

Anzeige der
Außentemperatur der
Fahrzeugsensoren (verbunden mit einem blauen
Symbol bei Glatteisgefahr).
