4
4-1. Před jízdou
Jízda
UPOZORNĚNÍ
■Když narazíte na zaplavené vo-
zovky
Nejezděte po vozovce , která byla za- topena po silném dešti atd. Tím by
mohlo dojít k následujícímu vážnému
poškození vozidla:
●Zastavení motoru
●Zkrat elektrických součástí
●Poškození motoru způsobené po-
nořením do vody
V případě, že jste jezdili po zaplavené
vozovce a vozidlo bylo zaplaveno nebo uvízlo v bahně nebo písku, po-
žádejte kteréhokoliv autorizovaného
prodejce nebo serv is Toyota, nebo kterýkoliv spolehli vý servis, aby zkon-
troloval následující:
●Funkce brzd
●Změny množství a kvality motoro- vého oleje, převodovkové kapaliny,
spojkové kapaliny, oleje diferenciálu
atd.
●Stav maziva ložisek a kloubů zavě-
šení (kde je to možné) a funkci všech kloubů, ložisek atd.
Náklad a zavazadla
Věnujte pozornost následují-
cím informacím o pokynech pro
nakládání, nosnosti a zátěži:
VÝSTRAHA
■Věci, které nesmějí být převáženy
v zavazadlovém prostoru
Následující věci mohou způsobit po- žár, pokud jsou uloženy v zavazadlo-
vém prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny. Jinak to může brán it správnému se-
šlápnutí pedálů, může to blokovat vý-
hled řidiče, nebo to může mít za následek, že předměty narazí do řidiče
nebo cestujících, což by mohlo způso-
bit nehodu.
●Pokud je to možné, ukládejte náklad
a zavazadla do zavazadlového pro- storu.
●Nepokládejte žádný náklad nebo za-vazadla na sebe v zavazadlovém
prostoru výše než jsou opěradla.
●Když sklopíte zadní sedadla, dlouhé
předměty by neměl y být umístěny
přímo za přední sedadla.
●Neumísťujte náklad nebo zavazadla
na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu nebo na zadní sedadla (při ukládání
předmětů na sebe)
• Na kryt zavazadel
• Na přístrojový panel
• Na palubní desku

3144-5. Používání systémů podpory řízení
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích, např. následují-
cích, může být systé m v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úzkých silnicích
●Když jedete směrem k transparentu,
vlajce, nízko visícím větvím nebo závo- rám (např. na železn ičních přejezdech,
mýtných bránách a parkovištích).
●Když je na povrchu vozovky je vyjetá
kolej nebo díra
●Když jedete po ko vovém krytu (mříž-
ce), používaném např. na odvodňova-
cích žlábcích
●Když jedete nahoru nebo dolů po
příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vr stvou rozstříknuté
vody nebo hustého deště.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když fouká silný vítr
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposch oďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky

3464-5. Používání systémů podpory řízení
■Když používáte asistenční režim
vyjetí z podélného parkování
Nepoužívejte asistenční režim vyjetí
z podélného parkování v následujících
situacích, protože nemusí fungovat správně:
●Když povrch vozovky není zpevněný nebo je hrubý, např. štěrkový.
●Když je na straně vašeho vozidla na vozovce vyjetá kolej nebo jiná prohlu-
beň.
●Když se vozovka na straně vašeho
vozidla svažuje.
●Když se za vozidlem v oblasti výjezdu
vašeho vozidla nachází následující:
• Stromy nebo sloupy • Hasicí hydranty
• Vysoká tráva, květinové záhony atd.
• Zdi, které by obklopovaly vozidlo • Vozidla čekající poblíž parkovacího
místa
• Kovové traverzy • Zdi s výstupky
•Díry
VÝSTRAHA
■Když používáte as istenční režim
vyjetí z podélného parkování
V následující situac i jeďte opatrně,
protože boční senzory nemusí být
schopny správně detekovat objekty, což by mohlo vést k nehodě.
Když je nějaký objekt v oblasti, která
je mimo rozsah detekce bočních sen- zorů.
Objekt
UPOZORNĚNÍ
■Když používáte as istenční režim
vyjetí z podélného parkování
●Nepoužívejte asistenční režim vyje- tí z podélného parkování v jiné situ-
aci, než při výjezdu z rovnoběžného
parkovacího místa. Pokud je asistence zahájena neú-
myslně, sešlápněte brzdový pedál
a vozidlo zastavte, pak stiskněte
spínač S-IPA, abyste asistenční re- žim vypnuli.
●Rozsah detekce senzorů ( S.315) je omezený. Ověřte přímo bezpeč-
nost vašeho okolí a pokud hrozí ne-
bezpečí nárazu, zastavte vozidlo sešlápnutím brzdového pedálu.
●Nemusí být možné detekovat ob-jekty, které jsou nízko u země.
Ověřte přímo bezpečnost vašeho
okolí a pokud to vypadá, že se vozi- dlo může dostat do kontaktu s pře-
kážkou, zasta vte vozidlo
sešlápnutím brzdového pedálu.
●Když vyjíždíte z mí sta, ze kterého
můžete odjet, přímo kontrolujte bezpečnost okolí.

3664-6. Pokyny pro jízdu
4-6.Pokyny pro jízdu
Použijte kapaliny, které odpovída-
jí převládajícím venkovním tep-
lotám.
• Motorový olej
• Chladicí kapalina motoru
• Kapalina ostřikovačů
 Nechte zkontrolovat stav akumu-
látoru servisním technikem.
 Vybavte vozidlo čtyřmi zimními
pneumatikami, neb o kupte sadu
sněhových řetězů pro přední kola.
Zajistěte, aby všechny pneumatiky byly
stejného rozměru a značky, a aby řetězy
odpovídaly rozm ěru pneumatik.
VÝSTRAHA
■Zacházení s pneumatikami a od-
pružením
Používání pneumatik s jakýmkoliv pro- blémem nebo úpravy odpružení ovlivní
asistenční jízdní systémy, což může
způsobit poruchu těchto systémů.
■Pokyny pro Trailer Sway Control
Systém Trailer Sway Control není
schopen snížit hou pání přívěsu ve všech situacích. Systém Trailer Sway
Control nemusí být účinný v závislosti
na mnoha faktorech, např., stav vozi- dla, přívěsu, povrch vozovky a jízdní
podmínky. Informace o tom, jak správ-
ně táhnout váš přívěs, si přečtěte v pří- ručce k vašemu přívěsu.
■Pokud se přívěs rozhoupe
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
●Uchopte pevně volant. Udržujte pří-
mý směr. Nezkoušejte ovládat hou- pání přívěsu otáčením volantu.
●Ihned začněte uvolňovat plynový pe-dál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provádět extrémní ko- rekce pomocí řízení nebo brzd, vaše
vozidlo a přívěs by se měly stabilizo-
vat. ( S.175)
■SCB (Brzdění při sekundární ko-
lizi) (je-li ve výbavě)
Nespoléhejte se příliš na SCB. Tento
systém je navržen pro snížení mož-
nosti dalšího poškození z důvodu sekundární kolize, avšak účinnost se
mění podle různých podmínek. Přílišné
spoléhání se na t ento systém může vést ke smrtelném u nebo k vážnému
zranění.
Pokyny pro jízdu v zimě
Před jízdou s vozidlem v zimě
proveďte nezbytné přípravy
a kontroly. Vždy jezděte s vozi-
dlem způsobem, který odpovídá
převládajícím povětrnostním
podmínkám.
Přípravy před zimou

4687-3. Údržba svépomocí
7-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav akumu-
látoru
(S.477)
•Teplá voda
•Jedlá soda
• Mazací tuk
• Běžný klíč (na šrouby
pólových svorek)
Hladina
chladicí
kapaliny
motoru/mezi-
chladiče
(S.475)
• "Toyota Super Long
Life Coolant" nebo po-
dobná vysoce kvalitní
bezsilikátová, bezami-
nová, bezdusitanová
a bezboritanová chla-
dicí kapalina na bázi
etylénglykolu s techno-
logií trvanlivých hybrid-
ních organických
kyselin
"Toyota Super Long
Life Coolant" je směsí
50 % chladicí kapaliny
a 50 % deionizované
vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina
motorového
oleje
(S.473)
• "Toyota Genuine
Motor Oil" nebo ekvi-
valentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňování
motorového oleje)
Pojistky
(S.495)• Pojistka stejné proudo-
vé hodnoty jako je ori-
ginální
Žárovky
(S.498)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je origi-
nální
• Plochý šroubovák
•Klíč
Chladič,
kondenzátor
a mezichla-
dič (S.477)

Tlak huštění
pneumatik
(S.487)• Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina
ostřikovačů
(S.479)
• Voda nebo nemrznou-
cí kapalina do ostřiko-
vačů (pro použití
v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí

469
7
7-3. Údržba svépomocí
Údržba a péče
VÝSTRAHA
Motorový prostor obsahuje mnoho
mechanismů a kapalin, které se mo-
hou náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím.
Abyste zabránili smrtelnému nebo
vážnému zranění, dodržujte následu- jící pokyny.
■Když pracujete v motorovém pro-
storu
●Nedávejte ruce, oděv a nářadí do
blízkosti pohybujících se ventilátorů
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jíz-
dě nedotkli motoru, chladiče, výfu- kového potrubí atd., protože mohou
být horké. Olej a ostatní kapaliny
mohou být také horké.
●V motorovém prostoru nenechávej-
te žádné hořlavé předměty, jako jsou papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným
ohněm k palivu nebo k akumuláto-
ru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumul átorem buďte ob- zvlášť opatrní. Obsahuje jedovatou
a korozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová ka-
palina může ublížit vašim rukám
nebo očím a poškodit lakované po- vrchy. Dostane-li se kapalina na
ruce nebo do očí, ihned opláchněte
zasažené místo čistou vodou. Jestliže potíže přetrvávají, poraďte
se s lékařem.
■Když pracujete v blízkosti elek- trických ventilátorů chlazení
nebo mřížky chladiče
Ujistěte se, že je spínač motoru vy- pnutý.
Pokud je spínač motoru v ZAPNUTO,
elektrické ventiláto ry chlazení se mo- hou automaticky rozběhnout, pokud
je zapnutá klimatizace a/nebo je vy-
soká teplota chladicí kapaliny. ( S.477)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste za-
bránili vniknutí odlétávajícího nebo
padajícího materiálu, vystříknutí ka- paliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzdu-
chu
Jízda s vyjmutým filtrem čističe vzdu- chu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve
vzduchu.
■Pokud je hladina kapaliny nízká
nebo vysoká
Je normální, že hladina brzdové ka-
paliny mírně klesne , když se opotře-
bují brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Jestliže je nutné ča sté doplňování,
může to signalizovat vážný problém.

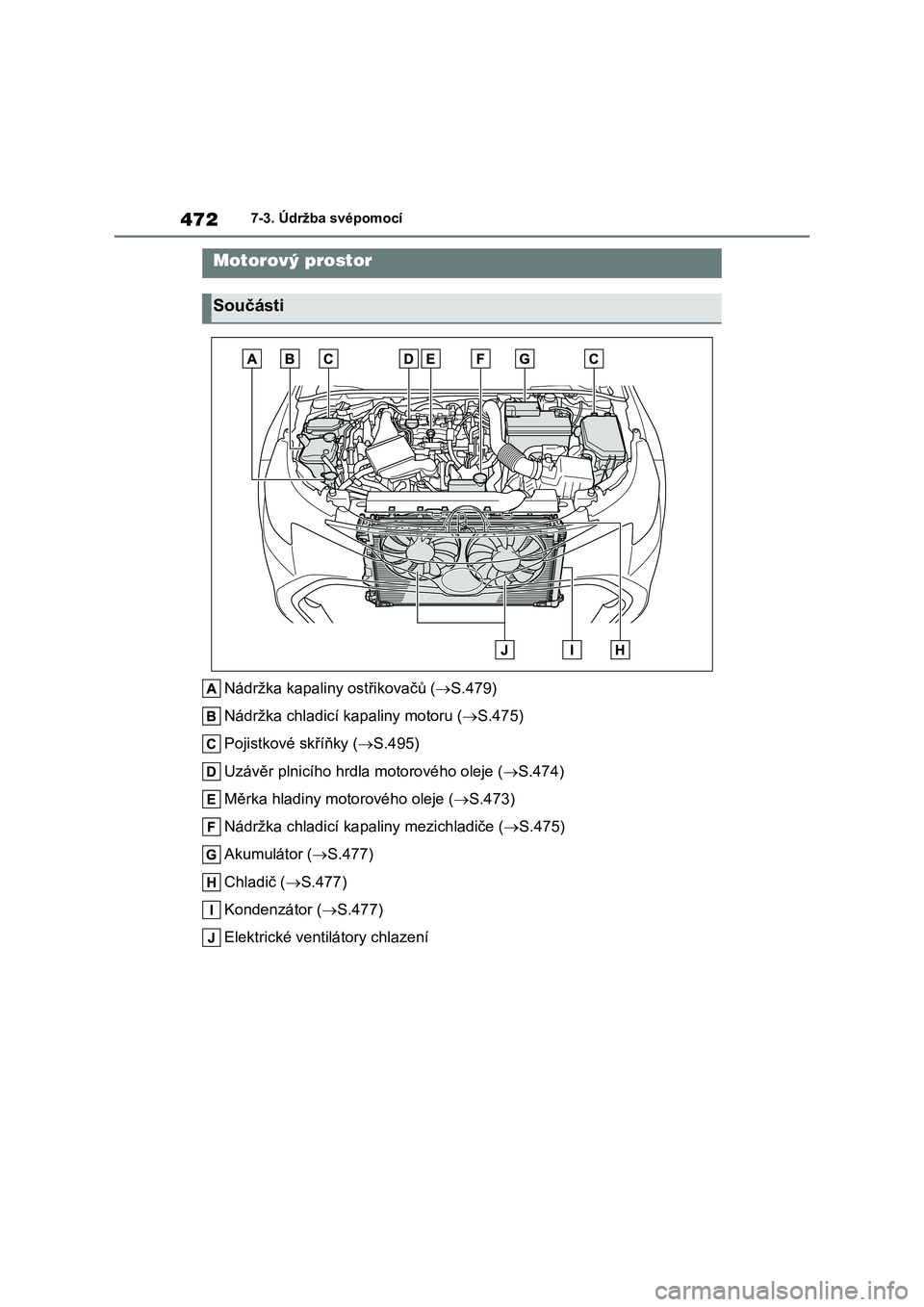

4727-3. Údržba svépomocí
Nádržka kapaliny ostřikovačů (S.479)
Nádržka chladicí k apaliny motoru (S.475)
Pojistkové skříňky ( S.495)
Uzávěr plnicího hrdla motorového oleje ( S.474)
Měrka hladiny motorového oleje ( S.473)
Nádržka chladicí kapa liny mezichladiče (S.475)
Akumulátor ( S.477)
Chladič ( S.477)
Kondenzátor ( S.477)
Elektrické ventilátory chlazení
Motorový prostor
Součásti

473
7
7-3. Údržba svépomocí
Údržba a péče
Když je motor ohřá tý na provozní
teplotu a je vypnutý, proveďte kont-
rolu hladiny ole je pomocí měrky.
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než
5 minut, až olej steče zpět na
dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
Zasuňte tvarovanou měrku na
doraz natočenou oblastmi s pro-
lisy ( na obrázku) směrem
k sacímu potrubí.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
 S.569
 Množství oleje (Nízká  Plná)
1,5 l
 Pomůcka
Čistý trychtýř
Kontrola a doplnění motoro-
vého oleje
