2023 TOYOTA C-HR kontrolky

1622. Přístrojová deska
C-HR_HEV_OM_Europe_OM10764CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo p okud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
*2: Kontrolka se rozsvítí, aby signalizovala, že je systém v činnosti.
*3: Kontrolka bliká, aby signalizovala poruchu.
*4:V závislosti na provozním stavu se barva a stav svícení/blikání kontrolky mění.
Indikátor EV S. 119
Indikátor jízdního režimu EV S. 310
Indikátor nízké venkovní teploty S. 164
IndikátoryStrany

6166-3. Údržba svépomocí
C-HR_HEV_OM_Europe_OM10764CZ
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, který
používá ventilky a vysílače k detekci nízkého tlaku huštění pneumatik
předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 684)
◆Montáž ventilků a vysílačů výstražného systému tlaku pneumatik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventilky
a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného systému
tlaku pneumatik, musí být zaregistrovány nové ID kódy v počítači
výstražného systému tlaku pneumatik a výstražný systém tlaku pneu-
matik musí být inicializován. Nechte ID kódy ventilků a vysílačů vý-
stražného systému tlaku pneumatik zaregistrovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem. (S. 618)
◆Inicializace výstražného systému tlaku pneumatik
Když změníte velikost pneumatik, výstražný systém tlaku pneumatik
musí být inicializován.
Když je výstražný systém tlaku pneumatik inicializován, aktuální tlak
nahuštění pneumatik je nastaven jako vztažný tlak.
Výstražný systém tlaku pneumatik

6837-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže
(Bliká)
Indikátor činnosti přidržení brzdy
Signalizuje poruchu v systému přidržení brzdy
 Nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo ser visem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
*2
(Bliká)
Indikátor parkovací brz dy (výstražný bzučák)
Je možné, že není úplně zabrzděna nebo uvolněna parkovací
brzda.
 Ovládejte spínač parkovací brzdy ještě jednou.
Tato kontrolka se rozsvítí, když není uvolněna parkovací
brzda. Pokud kontrolka zhasne poté, co je parkovací brzda
uvolněna, systém funguje normálně.
Výstražná kontrolka nízké hladiny paliva
Signalizuje, že množství zbývajícího paliva je přibližně
6,4 litru nebo méně
 Natankujte vozidlo.
*3
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si zapnuli
bezpečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spoluje zdce vpředu obsazeno, je
nutné zapnout také bezp ečnostní pás spolujezdce
vpředu, aby se vypnula výstraž ná kontrolka (výstražný
bzučák).
*3
(Na středním panelu)
Kontrolky bezpečnostních pásů cestujících vzadu
(výstražný bzučák)
Varují cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
 Zapněte bezpečnostní pás.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

6867-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
■Výstražná kontrolka systému elektrického posilovače řízení (výstražný
bzučák)
Když je vybitý 12V akumulátor nebo dočasně poklesne napětí, výs tražná
kontrolka systému elektrického posilovače řízení se může rozsví tit a může
zaznít bzučák.
■ Pokud se během jízdy rozsvítí indikátor poruchy
U některých modelů se indikátor poruchy rozsvítí, pokud se pali vová nádrž
úplně vyprázdní. Pokud je palivová nádrž prázdná, ihned vozidlo natankujte.
Po několika kilometrech jízdy indikátor poruchy zhasne.
Pokud indikátor poruchy nezhasne, co nejdříve kontaktujte které hokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehl ivý servis.
■ Senzor detekce spolujezdce vpředu, kontrolka a výstražný bzučák bez-
pečnostního pásu
● Pokud je na sedadlo spolujezdce vpředu položeno zavazadlo, senzor detekce
spolujezdce vpředu způsobí, že výstražná kontrolka bude blikat a výstražný
bzučák bude znít, i když na sedadle nikdo nesedí.
● Pokud je na sedadle položen polštář, senzor nemusí detekovat cestujícího
a výstražná kontrolka nemusí fungovat správně.
■ Činnost výstražné kontrolky pro nezapnuté bezpečnostní pásy cestujících
vzadu
● Při otevření a zavření zadních dveří se na určitou dobu rozsvítí výstražná
kontrolka.
● Když jsou některé ze zadních bezpečnostních pásů rozepnuty, výstražná
kontrolka se rozsvítí.
Když jsou zadní dveře otevřeny a zavřeny, když výstražná kontro lka svítí, vý-
stražná kontrolka po určité době zhasne.
■ Když se rozsvítí výstražná kontrolka tlaku pneumatik
Zkontrolujte vzhled pneumatiky, abyste zjistili, zda pneumatika nemá defekt.
Pokud má pneumatika defekt: S. 697, 727
Pokud pneumatika nemá defekt:
Poté, co teplota pneumatik dostatečně klesne, proveďte následuj ící postup.
● Zkontrolujte tlak huštění pneumatik a nastavte ho na předepsanou úroveň.
● Pokud výstražná kontrolka nezhasne ani po několika minutách, zkontrolujte,
zda je tlak huštění pneumatik na předepsané úrovni a proveďte i nicializaci.
( S. 617)
Výstražná kontrolka se může znovu rozsvítit, pokud jsou výše uv edené činnosti
provedeny bez toho, že necháte nejprve dostatečně klesnout teplotu pneumatik.

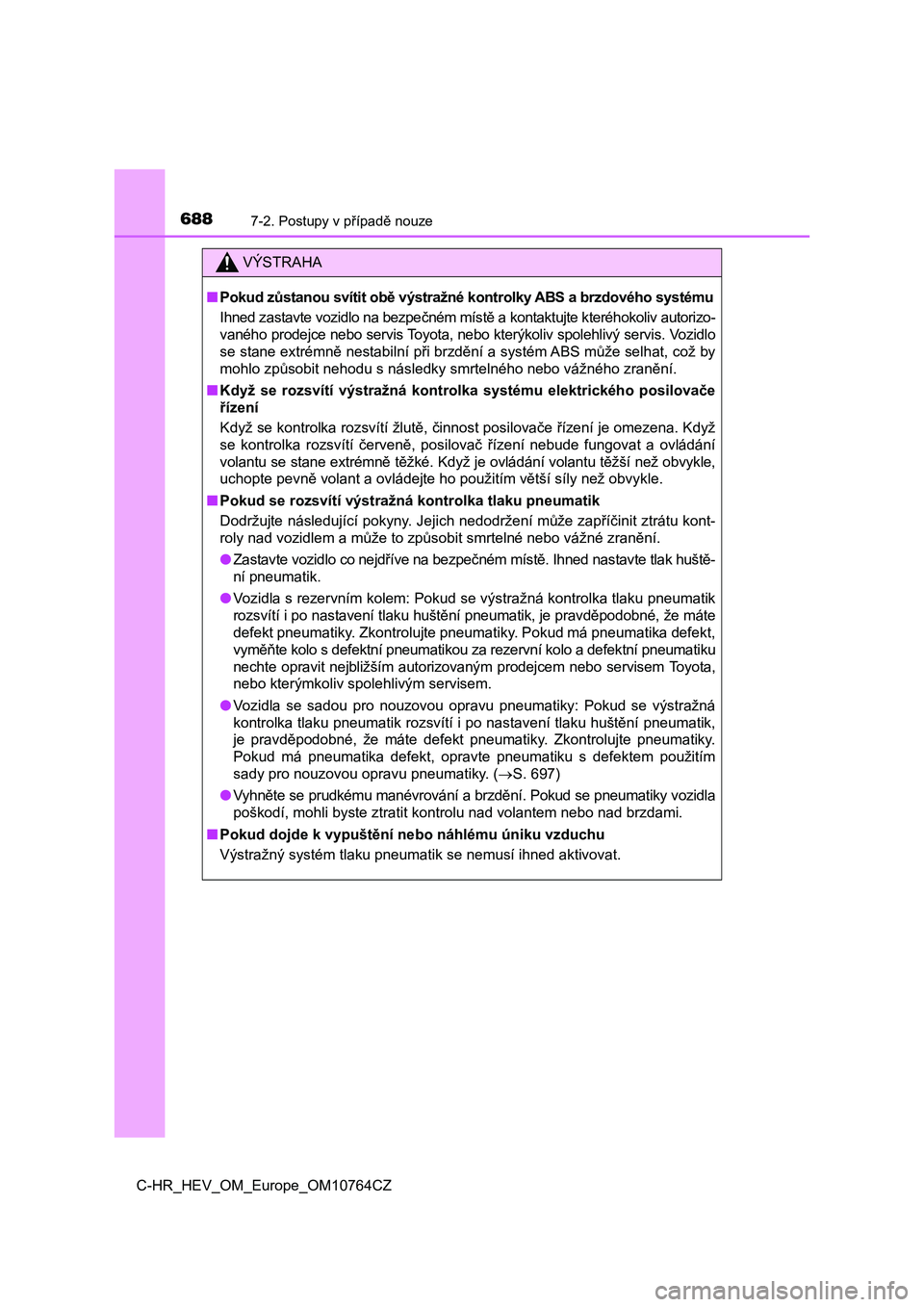

6887-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
VÝSTRAHA
■Pokud zůstanou svítit obě výstražné kontrolky ABS a brzdového systému
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis. Vozidlo
se stane extrémně nestabilní při brzdění a systém ABS může selhat, což by
mohlo způsobit nehodu s následky smrtelného nebo vážného zraněn í.
■ Když se rozsvítí výstražná kontrolka systému elektrického posilovače
řízení
Když se kontrolka rozsvítí žlutě, činnost posilovače řízení je omezena. Když
se kontrolka rozsvítí červeně, posilovač řízení nebude fungovat a ovládání
volantu se stane extrémně těžké. Když je ovládání volantu těžší než obvykle,
uchopte pevně volant a ovládejte ho použitím větší síly než obv ykle.
■ Pokud se rozsvítí výstražná kontrolka tlaku pneumatik
Dodržujte následující pokyny. Jejich nedodržení může zapříčinit ztrátu kont-
roly nad vozidlem a může to způsobit smrtelné nebo vážné zraněn í.
●Zastavte vozidlo co nejdříve na bezpečném místě. Ihned nastavte tlak huště-
ní pneumatik.
● Vozidla s rezervním kolem: Pokud se výstražná kontrolka tlaku pneumatik
rozsvítí i po nastavení tlaku huštění pneumatik, je pravděpodob né, že máte
defekt pneumatiky. Zkontrolujte pneumatiky. Pokud má pneumatika defekt,
vyměňte kolo s defektní pneumatikou za rezervní kolo a defektní pneumatiku
nechte opravit nejbližším autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
● Vozidla se sadou pro nouzovou opravu pneumatiky: Pokud se výstražná
kontrolka tlaku pneumatik rozsvítí i po nastavení tlaku huštění pneumatik,
je pravděpodobné, že máte defekt pneumatiky. Zkontrolujte pneum atiky.
Pokud má pneumatika defekt, opravte pneumatiku s defektem použi tím
sady pro nouzovou opravu pneumatiky. ( S. 697)
●Vyhněte se prudkému manévrování a brzdění. Pokud se pneumatiky vozidla
poškodí, mohli byste ztratit kontrolu nad volantem nebo nad brzdami.
■ Pokud dojde k vypuštění nebo náhlému úniku vzduchu
Výstražný systém tlaku pneumatik se nemusí ihned aktivovat.

6917-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
7
Když nastanou potíže
Výstražné kontrolky a výstražné bzučáky fungují tak, jak je popsáno
níže, v závislosti na obsahu hlášení. Pokud hlášení signalizuje nutnost
kontroly prodejcem, nechte vozidlo ihned zkontrolovat kterýmkoliv auto-
rizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
*: Bzučák zazní při prvním zobrazení hlášení na multiinformačním displeji.
Hlášení a výstrahy
Výstražná
kontrolka
systémuVýstražný
bzučák
*Varování
Zní
• Signalizuje vážnou situaci, např., když systém
související s jízdou má poruchu, nebo hrozí nebez-
pečí,
nebude-li provedeno nápravné opatření
•
Signalizuje situaci, kdy může dojít např. k poškoze-
ní
vozidla nebo nebezpečí
Svítí nebo
blikáZní
Signalizuje vážnou situaci, např., když systémy
zobrazené na multiinformačním displeji mohou mít
poruchu
Nezní
•Signalizuje stav, např. poruchu elektrických součástí,
jejich stav, nebo signalizuje nutnost údržby
• Signalizuje situaci, např., kdy byla nějaká činnost
provedena nesprávně, nebo signalizuje, jak pro-
vést činnost správně

6927-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se mohou lišit od skutečných hlášení podle
provozních podmínek a specifikací vozidla.
■ Pokud se zobrazí hlášení o potřebě návštěvy vašeho prodejce Toyota
Systém nebo součást zobrazená na multiinformačním displeji má p oruchu.
Nechte vozidlo ihned prohlédnout kterýmkoliv autorizovaným prod ejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■ Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání plynového pedálu nebo brzdo vého pedálu
Výstražné hlášení o ovládání brzdového pedálu se může zobrazit, když jsou
v činnosti asistenční jízdní systémy, např. PCS (Předkolizní sy stém) (je-li ve
výbavě) nebo adaptivní tempomat s plným rychlostním rozsahem (j e-li ve
výbavě). Pokud se zobrazí výstražné hlášení, zpomalte vozidlo n ebo se řiďte
instrukcemi zobrazenými na multiinformačním displeji.
●Výstražné hlášení se zobrazí, když je v činnosti Systém přednos tního brzdění.
(S. 284)
● Výstražné hlášení se zobrazí, když jsou v činnosti Ovládání rozjezdu nebo
funkce PKSB (Brzda usnadňující p arkování) (je-li ve výbavě) (S. 284, 475).
Postupujte podle instrukcí na multiinformačním displeji.
● Pokud se zobrazí hlášení o ovládání spínače POWER
Instrukce o ovládání spínače POWER se zobrazí, když je prováděn ne-
správný postup pro startování hybridního systému nebo je spínač POWER
ovládán nesprávně. Postupujte podle instrukcí na multiinformačn ím displeji,
abyste ovládali spínač POWER znovu.
● Pokud se zobrazí hlášení o ovládání řazení
Aby se zabránilo nesprávnému ovládání řadicí páky nebo neočeká vanému
pohybu vozidla, na multiinformačním displeji se může zobrazit hlášení požadu-
jící přesunutí řadicí páky. V tomto případě postupujte podle instruk cí v hláše-
ní a přesuňte řadicí páku.
● Pokud se zobrazí hlášení nebo obrázek o stavu otevření/zavření součásti
nebo doplnění spotřebního materiálu
Ověřte součást označenou pomocí multiinformačního displeje nebo výstražné
kontrolky, a pak proveďte postup řešení, např. zavření dveří ne bo doplnění
spotřebního materiálu.

7387-2. Postupy v případě nouze
C-HR_HEV_OM_Europe_OM10764CZ
■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervního
kola. ( S. 774)
■ Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervníh o kola nebude
signalizován pomocí výstražného systému tlaku pneumatik. Také k dyž vymění-
te kompaktní rezervní kolo po rozsvícení výstražné kontrolky tl aku pneumatik,
kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve srov-
nání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3
