2023 PEUGEOT 508 Betriebsanleitungen (in German)

167
Praktische Tipps

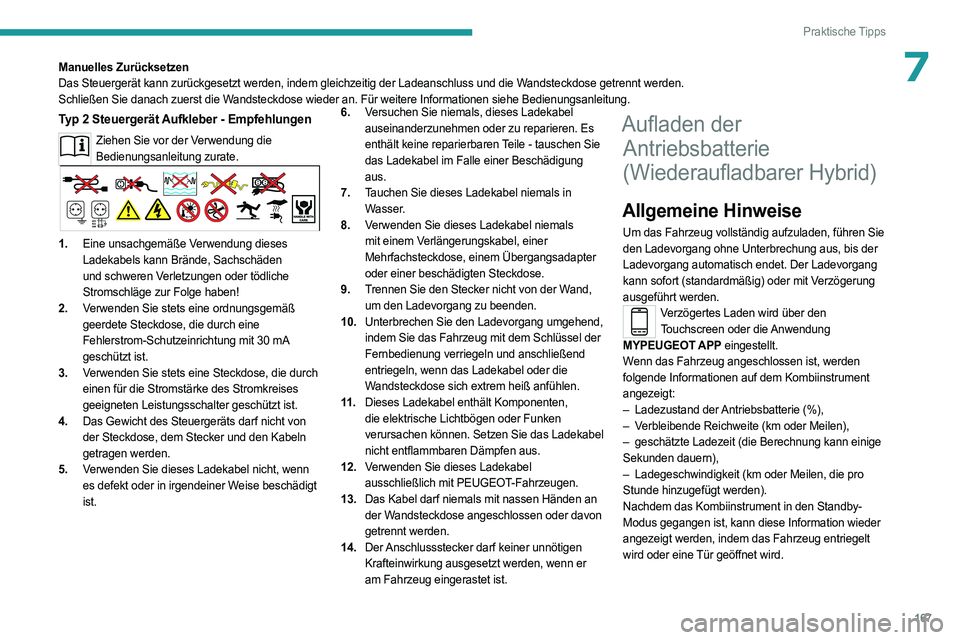

7Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanleitung.
Typ 2 Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist. 6.
Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Aufladen der
Antriebsbatterie
( Wiederaufladbarer Hybrid)
Allgemeine Hinweise
Um das Fahrzeug vollständig aufzuladen, führen Sie
den Ladevorgang ohne Unterbrechung aus, bis der
Ladevorgang automatisch endet. Der Ladevorgang
kann sofort (standardmäßig) oder mit Verzögerung
ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die Anwendung
MYPEUGEOT APP eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
–

Ladezustand der
Antriebsbatterie (%),
–

V

erbleibende Reichweite (km oder Meilen),
–

geschätzte Ladezeit (die Berechnung kann einige

Sekunden dauern),
–

Ladegeschwindigkeit (km oder Meilen, die pro

Stunde hinzugefügt werden).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine Tür geöffnet wird.

168
Praktische Tipps

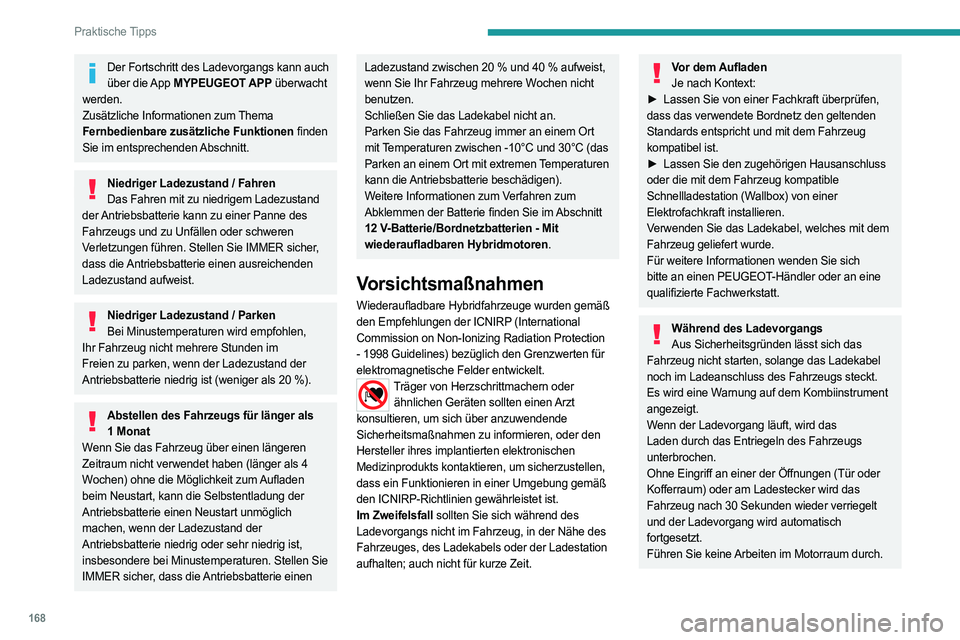

Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Zusätzliche Informationen zum Thema
Fernbedienbare zusätzliche Funktionen finden
Sie im entsprechenden Abschnitt.
Niedriger Ladezustand / Fahren Das Fahren mit zu niedrigem Ladezustand
der Antriebsbatterie kann zu einer Panne des
Fahrzeugs und zu Unfällen oder schweren
Verletzungen führen. Stellen Sie IMMER sicher,
dass die Antriebsbatterie einen ausreichenden
Ladezustand aufweist.
Niedriger Ladezustand / Parken Bei Minustemperaturen wird empfohlen,
Ihr Fahrzeug nicht mehrere Stunden im
Freien zu parken, wenn der Ladezustand der
Antriebsbatterie niedrig ist (weniger als 20
%).
Abstellen des Fahrzeugs für länger als 1 Monat
Wenn Sie das Fahrzeug über einen längeren
Zeitraum nicht verwendet haben (länger als 4
Wochen) ohne die Möglichkeit zum Aufladen
beim Neustart, kann die Selbstentladung der
Antriebsbatterie einen Neustart unmöglich
machen, wenn der Ladezustand der
Antriebsbatterie niedrig oder sehr niedrig ist,
insbesondere bei Minustemperaturen. Stellen Sie
IMMER sicher, dass die Antriebsbatterie einen
Ladezustand zwischen 20 % und 40 % aufweist,
wenn Sie Ihr Fahrzeug mehrere W ochen nicht
benutzen.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Weitere Informationen zum Verfahren zum
Abklemmen der Batterie finden Sie im Abschnitt
12
V-Batterie/Bordnetzbatterien - Mit
wiederaufladbaren Hybridmotoren.
Vorsichtsmaßnahmen
Wiederaufladbare Hybridfahrzeuge wurden gemäß
den Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich den Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall
sollten Sie sich während des
Ladevorgangs nicht im Fahrzeug, in der Nähe des
Fahrzeuges, des Ladekabels oder der Ladestation
aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,

dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►

Lassen Sie den zugehörigen Hausanschluss

oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit dem
Fahrzeug geliefert wurde.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Während des Ladevorgangs Aus Sicherheitsgründen lässt sich das
Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt.
Es wird eine Warnung auf dem Kombiinstrument
angezeigt.
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.

169
Praktische Tipps

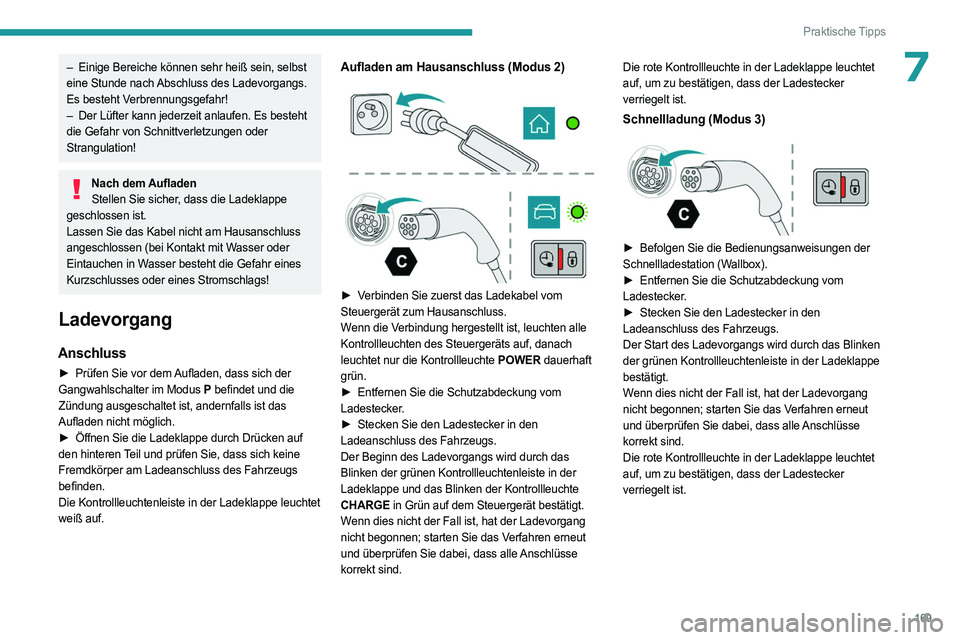

7– Einige Bereiche können sehr heiß sein, selbst
eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht

die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken auf

den hinteren Teil und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss des Fahrzeugs
befinden.
Die Kontrollleuchtenleiste in der Ladeklappe leuchtet
weiß auf.
Aufladen am Hausanschluss (Modus 2)



► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE in Grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind. Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

► Befolgen Sie die Bedienungsanweisungen der

Schnellladestation (Wallbox).
►

Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss des Fahrzeugs.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.

170
Praktische Tipps
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►
W
enn das Fahrzeug verriegelt ist, entriegeln Sie
es.
►

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
Wenn Einzelentriegelung der Türen aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste der Fernbedienung, um den
Ladestecker zu trennen.
Die rote Kontrollleuchte in der Klappe erlischt, um zu
bestätigen, dass der Ladestecker entriegelt ist.
►

Entfernen Sie den Ladestecker innerhalb von
30
Sekunden.
Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Bringen Sie nach dem
Trennen die
Schutzabdeckung wieder am Ladestecker an und
schließen Sie die Ladeklappe.
►

T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Hängen Sie den Ladestecker nach dem
Trennen
wieder in die Ladestation und schließen Sie die
Ladeklappe.
Verzögertes Laden
Die Startzeit für Verzögertes Laden ist
standardmäßig ungefähr auf Mitternacht eingestellt.
Je nach Ausstattung kann diese Startzeit geändert
werden.
Einstellungen
► Wählen Sie in der Anwendung Energie
auf dem Touchscreen die Registerkarte
Laden aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch mithilfe eines Smartphones über die App
MYPEUGEOT APP programmiert werden.
Zusätzliche Informationen zum Thema
Fernbedienbare zusätzliche Funktionen finden
Sie im entsprechenden Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das gewünschte
Ladesystem an, nachdem Sie die Funktion
Verzögertes Laden programmiert haben.
► Drücken Sie diese Taste in der
Ladeklappe innerhalb von einer Minute, um
Verzögertes Laden zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe
an Dichte, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast muss pro
1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Wichtig: Wenn das Fahrzeug mit einer
motorisierten Heckklappe mit der Komfort-
Kofferraumöffnung-Funktion ausgestattet
ist, sofern eine Anhängerkupplung nicht von
einem Vertreter des PEUGEOT-Händlernetzes

171
Praktische Tipps

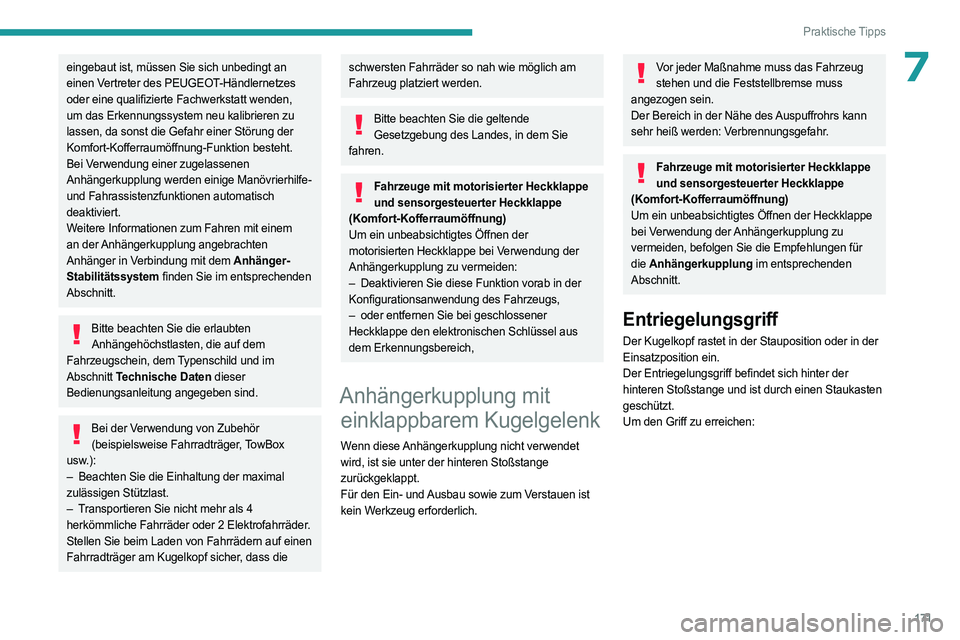

7eingebaut ist, müssen Sie sich unbedingt an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden,
um das Erkennungssystem neu kalibrieren zu
lassen, da sonst die Gefahr einer Störung der
Komfort-Kofferraumöffnung-Funktion besteht.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige Manövrierhilfe-
und Fahrassistenzfunktionen automatisch
deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem Anhänger-
Stabilitätssystem finden Sie im entsprechenden
Abschnitt.
Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör (beispielsweise Fahrradträger, TowBox
usw.):
–

Beachten Sie die Einhaltung der maximal

zulässigen Stützlast.
–

T

ransportieren Sie nicht mehr als 4
herkömmliche Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe und sensorgesteuerter Heckklappe
(Komfort-Kofferraumöffnung)
Um ein unbeabsichtigtes Öffnen der
motorisierten Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
–

Deaktivieren Sie diese Funktion vorab in der

Konfigurationsanwendung des Fahrzeugs,
–

oder entfernen Sie bei geschlossener

Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Anhängerkupplung mit einklappbarem Kugelgelenk
Wenn diese Anhängerkupplung nicht verwendet
wird, ist sie unter der hinteren Stoßstange
zurückgeklappt.
Für den Ein- und Ausbau sowie zum Verstauen ist
kein Werkzeug erforderlich.
Vor jeder Maßnahme muss das Fahrzeug
stehen und die Feststellbremse muss
angezogen sein.
Der Bereich in der Nähe des Auspuffrohrs kann
sehr heiß werden: Verbrennungsgefahr.
Fahrzeuge mit motorisierter Heckklappe und sensorgesteuerter Heckklappe
(Komfort-Kofferraumöffnung)
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden, befolgen Sie die Empfehlungen für
die Anhängerkupplung im entsprechenden
Abschnitt.
Entriegelungsgriff
Der Kugelkopf rastet in der Stauposition oder in der
Einsatzposition ein.
Der Entriegelungsgriff befindet sich hinter der
hinteren Stoßstange und ist durch einen Staukasten
geschützt.
Um den Griff zu erreichen:

172
Praktische Tipps

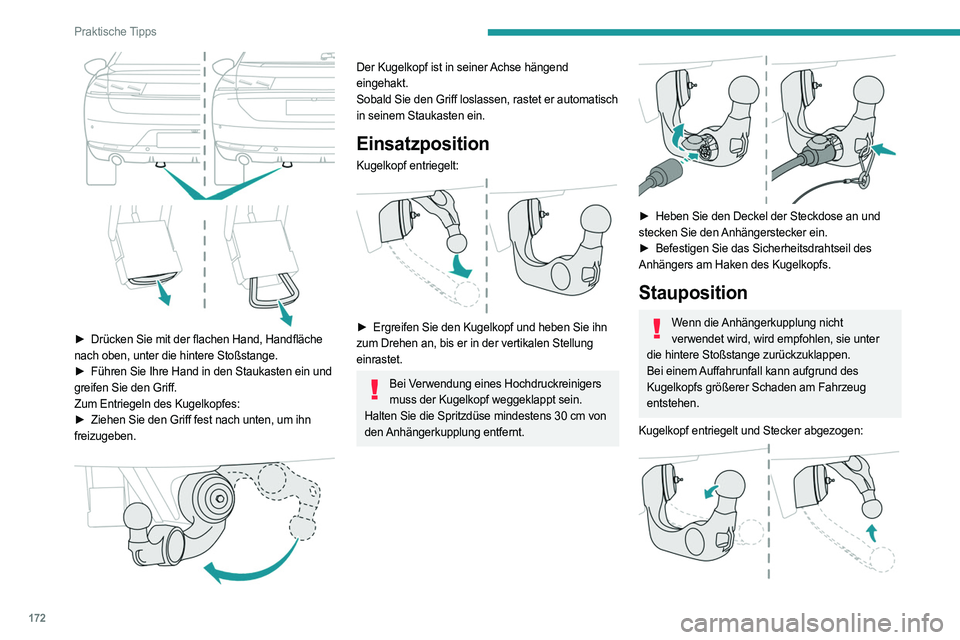

► Drücken Sie mit der flachen Hand, Handfläche
nach oben, unter die hintere Stoßstange.
►

Führen Sie Ihre Hand in den Staukasten ein und

greifen Sie den Griff.
Zum Entriegeln des Kugelkopfes:
►

Ziehen Sie den Griff fest nach unten, um ihn

freizugeben.


Der Kugelkopf ist in seiner Achse hängend
eingehakt.
Sobald Sie den Griff loslassen, rastet er automatisch
in seinem Staukasten ein.
Einsatzposition
Kugelkopf entriegelt:

► Ergreifen Sie den Kugelkopf und heben Sie ihn
zum Drehen an, bis er in der vertikalen Stellung
einrastet.
Bei Verwendung eines Hochdruckreinigers muss der Kugelkopf weggeklappt sein.
Halten Sie die Spritzdüse mindestens 30
cm von
den Anhängerkupplung entfernt.


► Heben Sie den Deckel der Steckdose an und
stecken Sie den Anhängerstecker ein.
►

Befestigen Sie das Sicherheitsdrahtseil des

Anhängers am Haken des Kugelkopfs.
Stauposition
Wenn die Anhängerkupplung nicht verwendet wird, wird empfohlen, sie unter
die hintere Stoßstange zurückzuklappen.
Bei einem Auffahrunfall kann aufgrund des
Kugelkopfs größerer Schaden am Fahrzeug
entstehen.
Kugelkopf entriegelt und Stecker abgezogen:

173
Praktische Tipps
7► Ergreifen Sie den Kugelkopf und heben Sie ihn
zum Drehen an, bis er in der horizontalen Stellung
einrastet.
Für Arbeiten an der Anhängerkupplung wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.

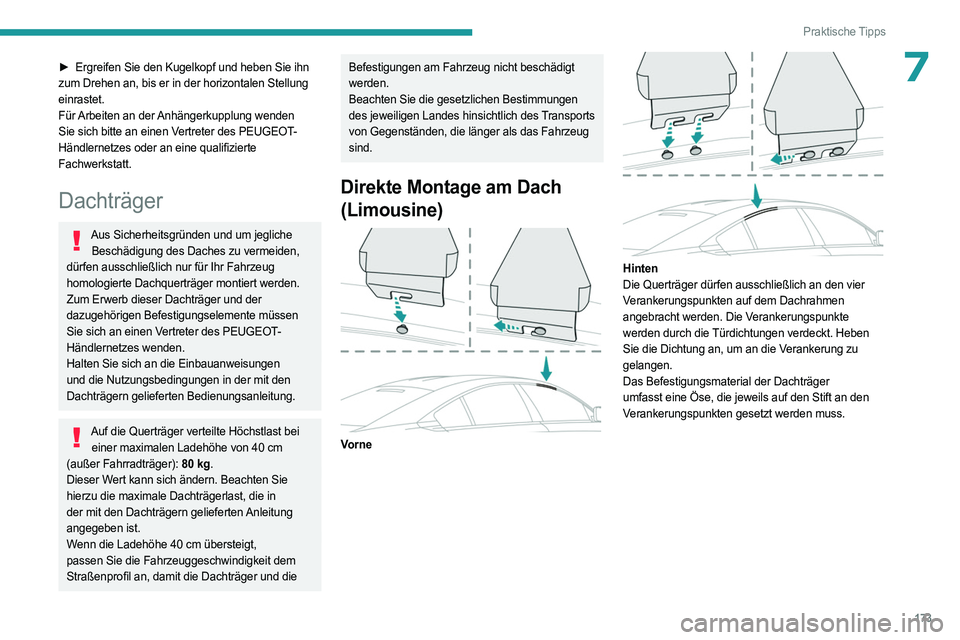

Dachträger
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger montiert werden.
Zum Erwerb dieser Dachträger und der
dazugehörigen Befestigungselemente müssen
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes wenden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern gelieferten Bedienungsanleitung.
Auf die Querträger verteilte Höchstlast bei einer maximalen Ladehöhe von 40 cm
(außer Fahrradträger): 80
kg.
Dieser Wert kann sich ändern. Beachten Sie
hierzu die maximale Dachträgerlast, die in
der mit den Dachträgern gelieferten Anleitung
angegeben ist.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger und die
Befestigungen am Fahrzeug nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des Transports
von Gegenständen, die länger als das Fahrzeug
sind.
Direkte Montage am Dach
(Limousine)


Vorne

Hinten
Die Querträger dürfen ausschließlich an den vier
Verankerungspunkten auf dem Dachrahmen
angebracht werden. Die Verankerungspunkte
werden durch die Türdichtungen verdeckt. Heben
Sie die Dichtung an, um an die Verankerung zu
gelangen.
Das Befestigungsmaterial der Dachträger
umfasst eine Öse, die jeweils auf den Stift an den
Verankerungspunkten gesetzt werden muss.

174
Praktische Tipps

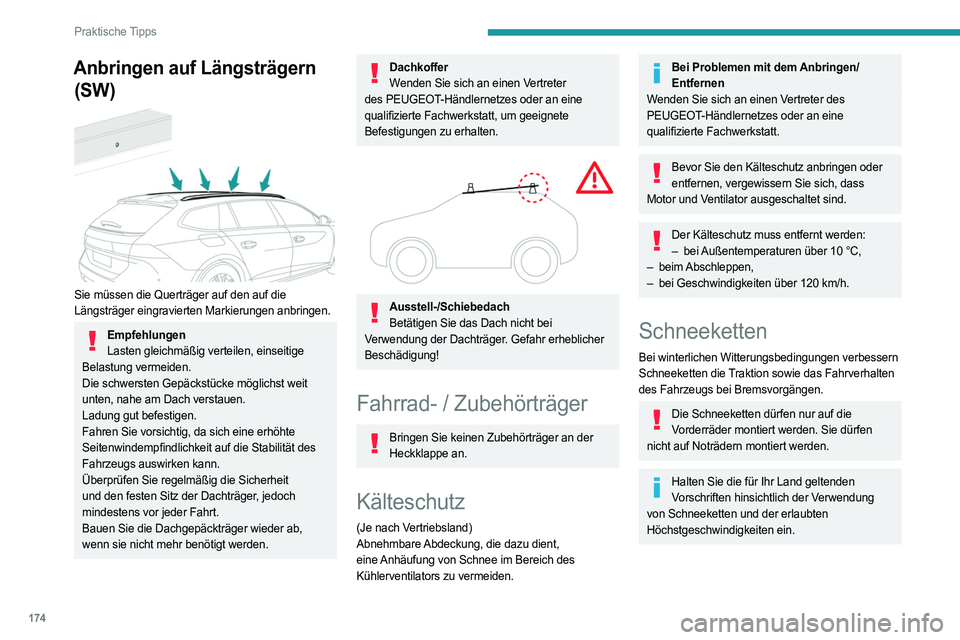

Anbringen auf Längsträgern (SW)


Sie müssen die Querträger auf den auf die
Längsträger eingravierten Markierungen anbringen.
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst weit
unten, nahe am Dach verstauen.
Ladung gut befestigen.
Fahren Sie vorsichtig, da sich eine erhöhte
Seitenwindempfindlichkeit auf die Stabilität des
Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Sicherheit
und den festen Sitz der Dachträger, jedoch
mindestens vor jeder Fahrt.
Bauen Sie die Dachgepäckträger wieder ab,
wenn sie nicht mehr benötigt werden.
Dachkoffer Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um geeignete
Befestigungen zu erhalten.


Ausstell-/Schiebedach Betätigen Sie das Dach nicht bei
Verwendung der Dachträger. Gefahr erheblicher
Beschädigung!
Fahrrad- / Zubehörträger
Bringen Sie keinen Zubehörträger an der Heckklappe an.
Kälteschutz
(Je nach Vertriebsland)
Abnehmbare Abdeckung, die dazu dient,
eine Anhäufung von Schnee im Bereich des
Kühlerventilators zu vermeiden.
Bei Problemen mit dem Anbringen/Entfernen
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bevor Sie den Kälteschutz anbringen oder entfernen, vergewissern Sie sich, dass
Motor und Ventilator ausgeschaltet sind.
Der Kälteschutz muss entfernt werden: – bei Außentemperaturen über 10 °C,
–

beim
Abschleppen,
–

bei Geschwindigkeiten über 120
km/h.
Schneeketten
Bei winterlichen Witterungsbedingungen verbessern
Schneeketten die Traktion sowie das Fahrverhalten
des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Halten Sie die für Ihr Land geltenden Vorschriften hinsichtlich der Verwendung
von Schneeketten und der erlaubten
Höchstgeschwindigkeiten ein.
