2023 PEUGEOT 408 display

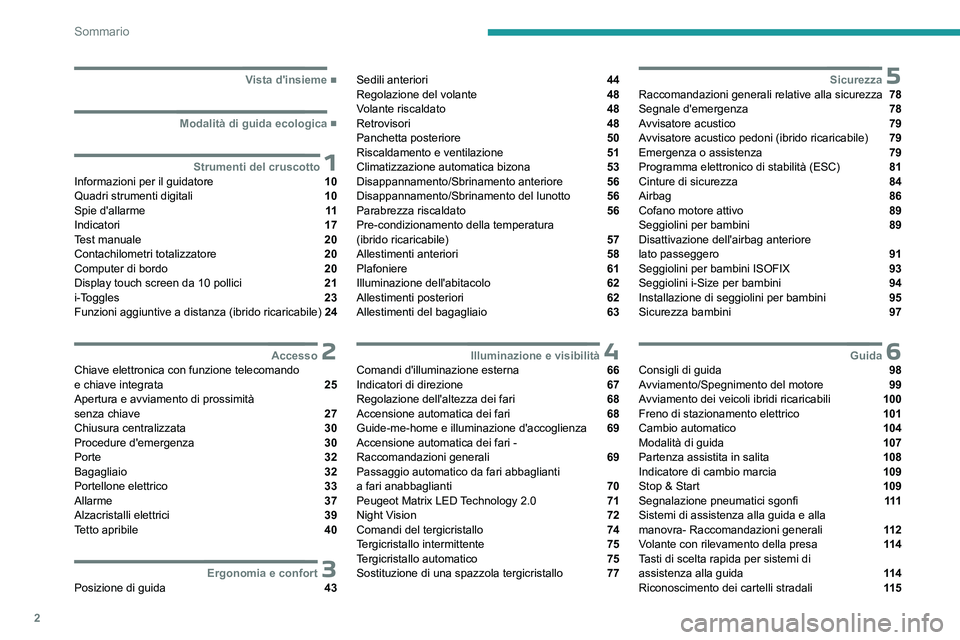

2
Sommario
 ■
Vista d'insieme
 ■
Modalità di guida ecologica
 1Strumenti del cruscottoInformazioni per il guidatore 10
Quadri strumenti digitali 10
Spie d'allarme 11
Indicatori 17
Test manuale 20
Contachilometri totalizzatore 20
Computer di bordo 20
Display touch screen da 10 pollici 21
i-Toggles 23
Funzioni aggiuntive a distanza (ibrido ricaricabile) 24
 2AccessoChiave elettronica con funzione telecomando
e chiave integrata 25
Apertura e avviamento di prossimità
senza chiave
27
Chiusura centralizzata 30
Procedure d'emergenza 30
Porte 32
Bagagliaio 32
Portellone elettrico 33
Allarme 37
Alzacristalli elettrici 39
Tetto apribile 40
 3Ergonomia e confortPosizione di guida 43
Sedili anteriori 44
Regolazione del volante 48
Volante riscaldato 48
Retrovisori 48
Panchetta posteriore 50
Riscaldamento e ventilazione 51
Climatizzazione automatica bizona 53
Disappannamento/Sbrinamento anteriore 56
Disappannamento/Sbrinamento del lunotto 56
Parabrezza riscaldato 56
Pre-condizionamento della temperatura
(ibrido ricaricabile)
57
Allestimenti anteriori 58
Plafoniere 61
Illuminazione dell'abitacolo 62
Allestimenti posteriori 62
Allestimenti del bagagliaio 63
 4Illuminazione e visibilitàComandi d'illuminazione esterna 66
Indicatori di direzione 67
Regolazione dell'altezza dei fari 68
Accensione automatica dei fari 68
Guide-me-home e illuminazione d'accoglienza 69
Accensione automatica dei fari -
Raccomandazioni generali
69
Passaggio automatico da fari abbaglianti
a fari anabbaglianti
70
Peugeot Matrix LED Technology 2.0 71
Night Vision 72
Comandi del tergicristallo 74
Tergicristallo intermittente 75
Tergicristallo automatico 75
Sostituzione di una spazzola tergicristallo 77
 5SicurezzaRaccomandazioni generali relative alla sicurezza 78
Segnale d'emergenza 78
Avvisatore acustico 79
Avvisatore acustico pedoni (ibrido ricaricabile) 79
Emergenza o assistenza 79
Programma elettronico di stabilità (ESC) 81
Cinture di sicurezza 84
Airbag 86
Cofano motore attivo 89
Seggiolini per bambini 89
Disattivazione dell'airbag anteriore
lato passeggero
91
Seggiolini per bambini ISOFIX 93
Seggiolini i-Size per bambini 94
Installazione di seggiolini per bambini 95
Sicurezza bambini 97
 6GuidaConsigli di guida 98
Avviamento/Spegnimento del motore 99
Avviamento dei veicoli ibridi ricaricabili 100
Freno di stazionamento elettrico 101
Cambio automatico 104
Modalità di guida 107
Partenza assistita in salita 108
Indicatore di cambio marcia 109
Stop & Start 109
Segnalazione pneumatici sgonfi 111
Sistemi di assistenza alla guida e alla
manovra- Raccomandazioni generali
11 2
Volante con rilevamento della presa 11 4
Tasti di scelta rapida per sistemi di
assistenza alla guida
11 4
Riconoscimento dei cartelli stradali 11 5

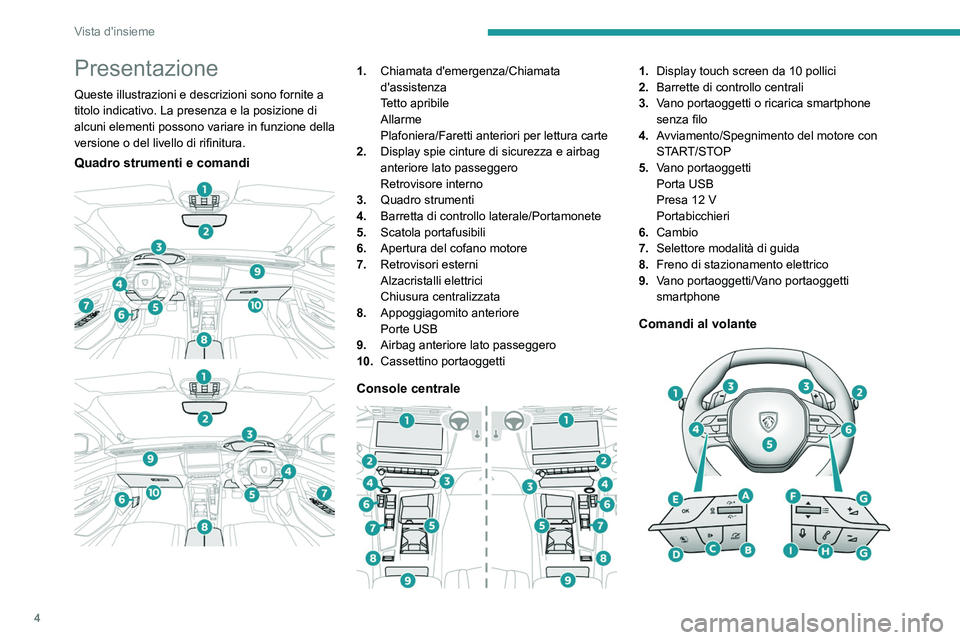

4
Vista d'insieme
Presentazione
Queste illustrazioni e descrizioni sono fornite a
titolo indicativo. La presenza e la posizione di
alcuni elementi possono variare in funzione della
versione o del livello di rifinitura.
Quadro strumenti e comandi



1. Chiamata d'emergenza/Chiamata
d'assistenza
Tetto apribile
Allarme
Plafoniera/Faretti anteriori per lettura carte
2. Display spie
cinture di sicurezza e airbag
anteriore lato passeggero
Retrovisore interno
3. Quadro strumenti
4. Barretta di controllo laterale/Portamonete
5. Scatola portafusibili
6. Apertura del cofano motore
7. Retrovisori esterni
Alzacristalli elettrici
Chiusura centralizzata
8. Appoggiagomito anteriore
Porte USB
9. Airbag anteriore lato passeggero
10. Cassettino portaoggetti
Console centrale

1.Display touch screen da 10 pollici
2. Barrette di controllo centrali
3. Vano portaoggetti o ricarica smartphone
senza filo
4. Avviamento/Spegnimento del motore con
START/STOP
5. Vano portaoggetti
Porta USB
Presa 12
V
Portabicchieri
6. Cambio
7. Selettore modalità di guida
8. Freno di stazionamento elettrico
9. Vano portaoggetti/Vano portaoggetti
smartphone
Comandi al volante

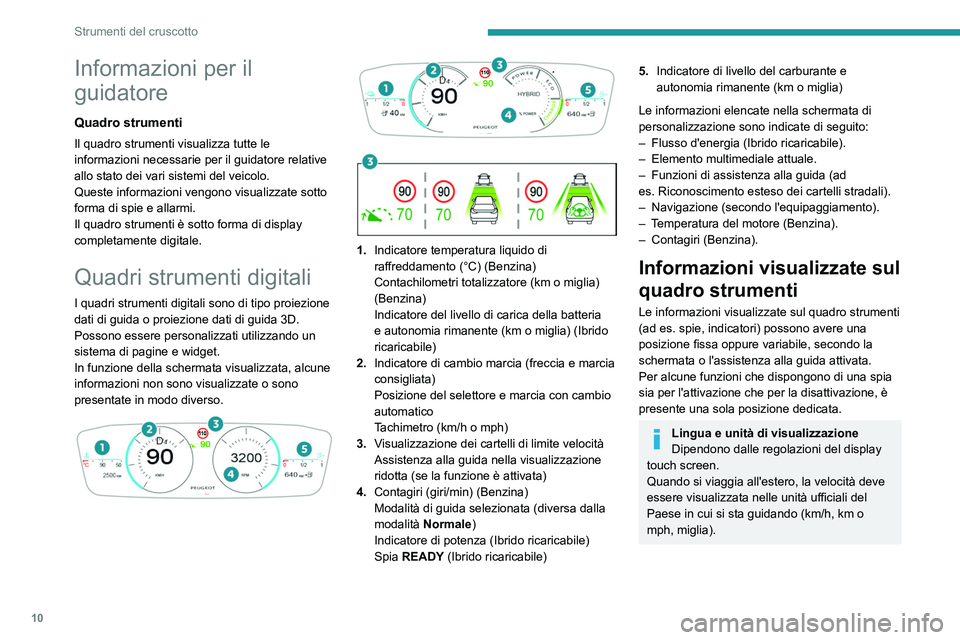

10
Strumenti del cruscotto
Informazioni per il
guidatore
Quadro strumenti
Il quadro strumenti visualizza tutte le
informazioni necessarie per il guidatore relative
allo stato dei vari sistemi del veicolo.
Queste informazioni vengono visualizzate sotto
forma di spie e allarmi.
Il quadro strumenti è sotto forma di display
completamente digitale.
Quadri strumenti digitali
I quadri strumenti digitali sono di tipo proiezione
dati di guida o proiezione dati di guida 3D.
Possono essere personalizzati utilizzando un
sistema di pagine e widget.
In funzione della schermata visualizzata, alcune
informazioni non sono visualizzate o sono
presentate in modo diverso.






1. Indicatore temperatura liquido di
raffreddamento (°C) (Benzina)
Contachilometri totalizzatore (km o miglia)
(Benzina)
Indicatore del livello di carica della batteria
e autonomia rimanente (km o miglia) (Ibrido
ricaricabile)
2. Indicatore di cambio marcia (freccia e marcia
consigliata)
Posizione del selettore e marcia con cambio
automatico
Tachimetro (km/h o mph)
3. Visualizzazione dei cartelli di limite velocità
Assistenza alla guida nella visualizzazione
ridotta (se la funzione è attivata)
4. Contagiri (giri/min) (Benzina)
Modalità di guida selezionata (diversa dalla
modalità Normale)
Indicatore di potenza (Ibrido ricaricabile)
Spia
READY (Ibrido ricaricabile)
5.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
Le informazioni elencate nella schermata di
personalizzazione sono indicate di seguito:
–

Flusso d'energia (Ibrido ricaricabile).
–


Elemento multimediale attuale.
–


Funzioni di assistenza alla guida (ad
es.

Riconoscimento esteso dei cartelli stradali).
–

Navigazione (secondo l'equipaggiamento).
–


T
emperatura del motore (Benzina).
–

Contagiri (Benzina).
Informazioni visualizzate sul
quadro strumenti
Le informazioni visualizzate sul quadro strumenti
(ad es. spie, indicatori) possono avere una
posizione fissa oppure variabile, secondo la
schermata o l'assistenza alla guida attivata.
Per alcune funzioni che dispongono di una spia
sia per l'attivazione che per la disattivazione, è
presente una sola posizione dedicata.
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).

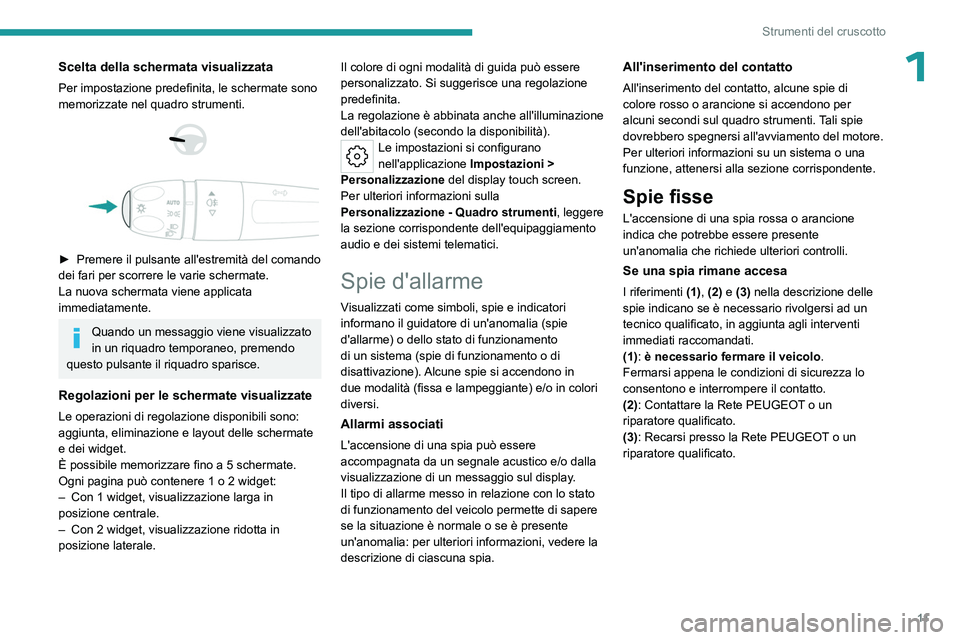

11
Strumenti del cruscotto
1Scelta della schermata visualizzata
Per impostazione predefinita, le schermate sono
memorizzate nel quadro strumenti.




► Premere il pulsante all'estremità del comando
dei fari per scorrere le varie schermate.
La nuova schermata viene applicata
immediatamente.
Quando un messaggio viene visualizzato
in un riquadro temporaneo, premendo
questo pulsante
il riquadro sparisce.
Regolazioni per le schermate visualizzate
Le operazioni di regolazione disponibili sono:
aggiunta, eliminazione e layout delle schermate
e dei widget.
È possibile memorizzare fino a 5 schermate.
Ogni pagina può contenere 1 o 2 widget:
–

Con 1 widget, visualizzazione larga in
posizione centrale.
–


Con 2 widget, visualizzazione ridotta in
posizione laterale. Il colore di ogni modalità di guida può essere
personalizzato. Si suggerisce una regolazione
predefinita.
La regolaz

ione è abbinata anche all'illuminazione
dell'abitacolo (secondo la disponibilità).
Le impostazioni si configurano
nell'applicazione Impostazioni
>
Personalizzazione del display touch screen.
Per ulteriori informazioni sulla
Personalizzazione - Quadro strumenti, leggere
la sezione corrispondente dell'equipaggiamento
audio e dei sistemi telematici.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie fisse
L'accensione di una spia rossa o arancione
indica che potrebbe essere presente
un'anomalia che richiede ulteriori controlli.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Contattare la Rete PEUGEOT o un
riparatore qualificato.
(3): Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.

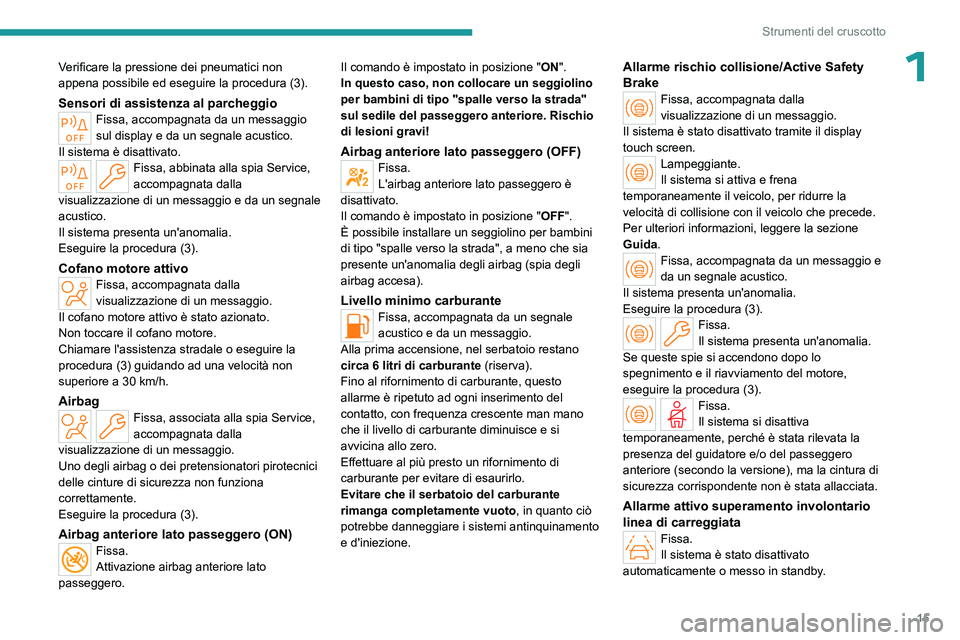

15
Strumenti del cruscotto
1Verificare la pressione dei pneumatici non
appena possibile ed eseguire la procedura (3).
Sensori di assistenza al parcheggioFissa, accompagnata da un messaggio
sul display e da un segnale acustico.
Il sistema è disattivato.
Fissa, abbinata alla spia Service,
accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Cofano motore attivoFissa, accompagnata dalla
visualizzazione di un messaggio.
Il cofano motore attivo è stato azionato.
Non toccare il cofano motore.
Chiamare l'assistenza stradale o eseguire la
procedura (3) guidando ad una velocità non
superiore a 30
km/h.
AirbagFissa, associata alla spia Service,
accompagnata dalla
visualizzazione di un messaggio.
Uno degli airbag o dei pretensionatori pirotecnici
delle cinture di sicurezza non funziona
correttamente.
Eseguire la procedura (3).
Airbag anteriore lato passeggero (ON)Fissa.
Attivazione airbag anteriore lato
passeggero. Il comando è impostato in posizione
"
ON".
In questo caso, non collocare un seggiolino
per bambini di tipo "spalle verso la strada"
sul sedile del passeggero anteriore. Rischio
di lesioni gravi!
Airbag anteriore lato passeggero (OFF)Fissa.
L'airbag anteriore lato passeggero è
disattivato.
Il comando è impostato in posizione " OFF".
È possibile installare un seggiolino per bambini
di tipo "spalle verso la strada", a meno che sia
presente un'anomalia degli airbag (spia degli
airbag accesa).
Livello minimo carburanteFissa, accompagnata da un segnale
acustico e da un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
Fino al rifornimento di carburante, questo
allarme
è ripetuto ad ogni inserimento del
contatto, con frequenza crescente man mano
che il livello di carburante diminuisce e si
avvicina allo zero.
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Allarme rischio collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il display
touch screen.
Lampeggiante.
Il sistema si attiva e frena
temporaneamente il veicolo, per ridurre la
velocità di collisione con il veicolo che precede.
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fissa.
Il sistema presenta un'anomalia.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire la procedura (3).
Fissa.
Il sistema si disattiva
temporaneamente, perché è stata rilevata la
presenza del guidatore e/o del passeggero
anteriore (secondo la versione), ma la cintura di
sicurezza corrispondente non è stata allacciata.
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.

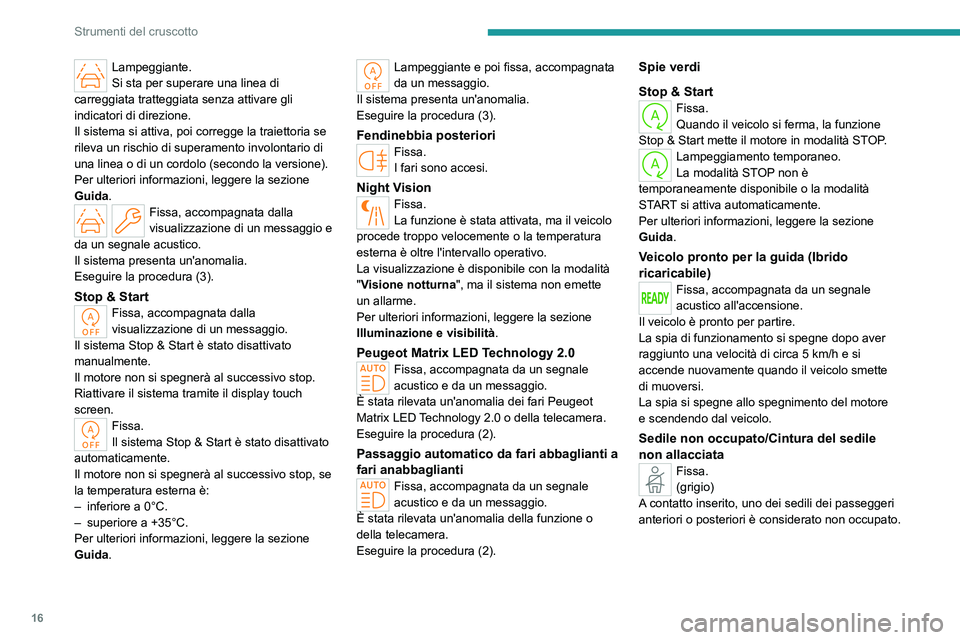

16
Strumenti del cruscotto
Lampeggiante.
Si sta per superare una linea di
carreggiata tratteggiata senza attivare gli
indicatori di direzione.
Il sistema si attiva, poi corregge la traiettoria se
rileva un rischio di superamento involontario di
una linea o di un cordolo (secondo la versione).
Per ulteriori informazioni, leggere la sezione
Guida .
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Riattivare il sistema tramite il display touch
screen.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a
0°C.
–

superiore a
+35°C.
Per ulteriori informazioni, leggere la sezione
Guida .
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema presenta un'anomalia.
Eseguire la procedura (3).
Fendinebbia posterioriFissa.
I fari sono accesi.
Night VisionFissa.
La funzione è stata attivata, ma il veicolo
procede troppo velocemente o la temperatura
esterna è oltre l'intervallo operativo.
La visualizzazione è disponibile con la modalità
"Visione notturna ", ma il sistema non emette
un allarme.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Peugeot Matrix LED Technology 2.0Fissa, accompagnata da un segnale
acustico e da un messaggio.
È stata rilevata un'anomalia dei fari
Peugeot
Matrix LED Technology 2.0 o della telecamera.
Eseguire la procedura (2).
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa, accompagnata da un segnale
acustico e da un messaggio.
È stata rilevata un'anomalia della funzione o
della telecamera.
Eseguire la procedura (2).
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START si attiva automaticamente.
Per ulteriori informazioni, leggere la sezione
Guida .
Veicolo pronto per la guida (Ibrido
ricaricabile)
Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne
allo spegnimento del motore
e

scendendo dal veicolo.
Sedile non occupato/Cintura del sedile
non allacciata
Fissa.
(grigio)
A contatto inserito, uno dei sedili dei passeggeri
anteriori o posteriori è considerato non occupato.

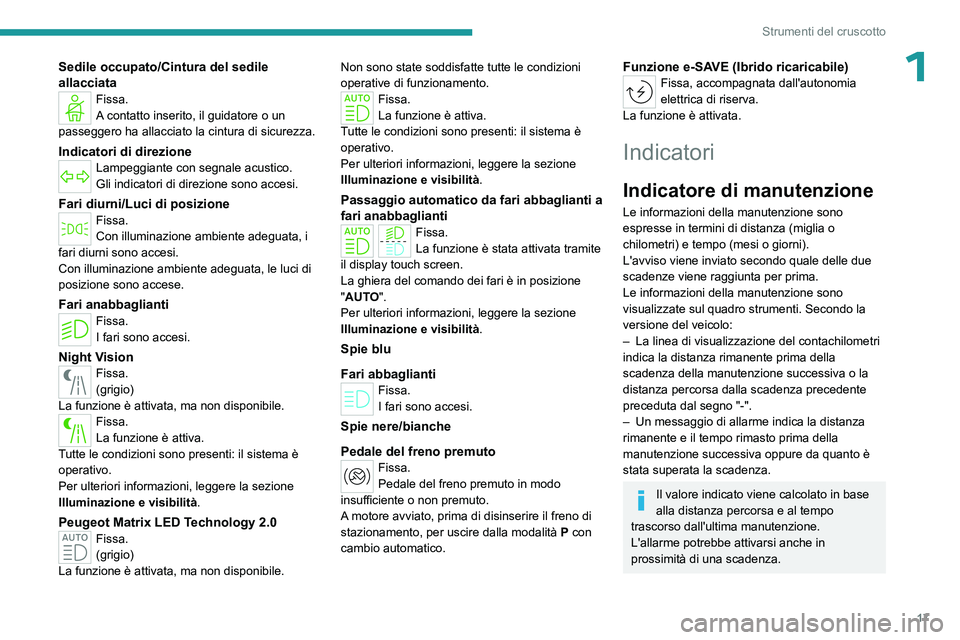

17
Strumenti del cruscotto
1Sedile occupato/Cintura del sedile
allacciata
Fissa.
A contatto inserito, il guidatore o un
passeggero ha allacciato la cintura di sicurezza.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Fari diurni/Luci di posizioneFissa.
Con illuminazione ambiente adeguata, i
fari diurni sono accesi.
Con illuminazione ambiente adeguata, le luci di
posizione sono accese.
Fari anabbagliantiFissa.
I fari sono accesi.
Night VisionFissa.
(grigio)
La funzione è attivata, ma non disponibile.
Fissa.
La funzione è attiva.
Tutte le condizioni sono presenti: il sistema è
operativo.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Peugeot Matrix LED Technology 2.0Fissa.
(grigio)
La funzione è attivata, ma non disponibile. Non sono state soddisfatte tutte le condizioni
operative di funzionamento.
Fissa.
La funzione è attiva.
Tutte le condizioni sono presenti: il sistema è
operativo.
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata tramite
il display touch screen.
La ghiera del comando dei fari è in posizione
"AUTO".
Per ulteriori informazioni, leggere la sezione
Illuminazione e visibilità .
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.
Pedale del freno premuto in modo
insufficiente o non premuto.
A motore avviato, prima di disinserire il freno di
stazionamento, per uscire dalla modalità P con
cambio automatico.
Funzione e-SAVE (Ibrido ricaricabile)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (miglia o
chilometri) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.
Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–

La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall'ultima manutenzione.
L'allarme potrebbe attivarsi anche in
prossimità di una scadenza.

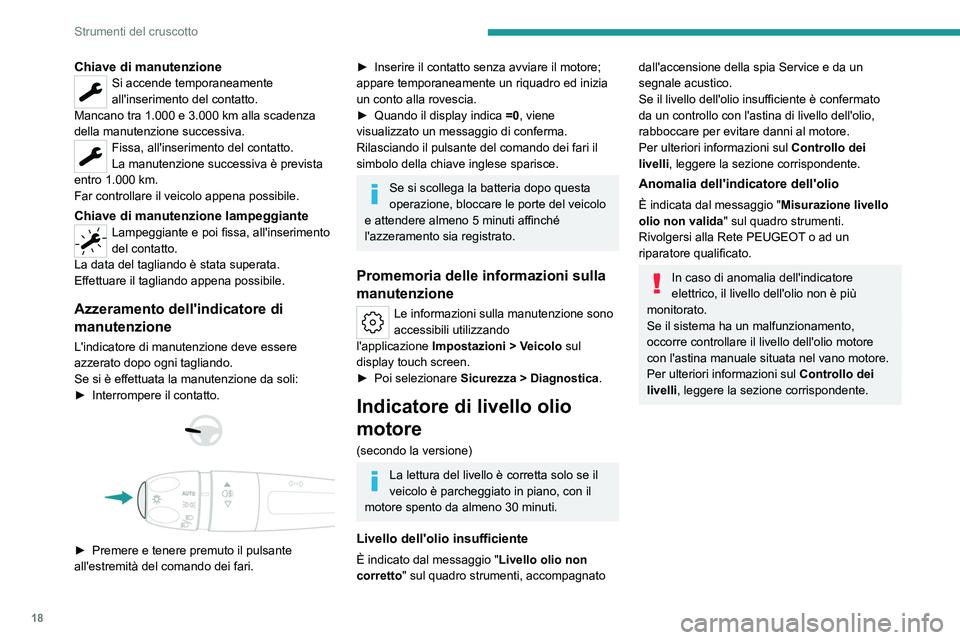

18
Strumenti del cruscotto
Chiave di manutenzioneSi accende temporaneamente
all'inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all'inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa, all'inserimento
del contatto.
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se si è effettuata la manutenzione da soli:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando dei fari.
► Inserire il contatto senza avviare il motore;
appare temporaneamente un riquadro ed inizia
un conto alla rovescia.
►

Quando il display indica =0

, viene
visualizzato un messaggio di conferma.
Rilasciando il pulsante del comando dei fari il
simbolo della chiave inglese sparisce.
Se si scollega la batteria dopo questa
operazione, bloccare le porte del veicolo
e attendere almeno 5 minuti affinché
l'azzeramento sia registrato.
Promemoria delle informazioni sulla
manutenzione
Le informazioni sulla manutenzione sono
accessibili utilizzando
l'applicazione

Impostazioni
> Veicolo sul
display touch screen.
►

Poi selezionare Sicurezza

> Diagnostica.
Indicatore di livello olio
motore
(secondo la versione)
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello dell'olio insufficiente
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello dell'olio insufficiente è confermato
da un controllo con l'astina di livello dell'olio,
rabboccare per evitare danni al motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Anomalia dell'indicatore dell'olio
È indicata dal messaggio " Misurazione livello
olio non valida " sul quadro strumenti.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
In caso di anomalia dell'indicatore
elettrico, il livello dell'olio non è più
monitorato.
Se il sistema ha un malfunzionamento,
occorre controllare il livello dell'olio motore
con l'astina manuale situata
nel vano motore.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
