2023 PEUGEOT 3008 sensor

132
Körning
Ytterligare
trafikskyltar som upptäcks Visar den fartgräns
som är kopplad
till den ytterligare vägskylten
Fartbegränsning i regn
Exempel:


Om torkarreglaget är i
läget ”intervalltorkning” eller ”automatisk torkning” (för att
aktivera regnsensorn): 110
km/tim (till
exempel)
Fartbegränsning med släp


Om en godkänd
dragkrok är monterad på bilen:
90
km/tim (till
exempel)
Hastighetsbe-
gränsning som
gäller över en viss sträcka
Exempel:


70 km/tim (till
exempel)
Ytterligare
trafikskyltar som upptäcks Visar den fartgräns
som är kopplad
till den ytterligare vägskylten
Hastighetsbe-
gränsning för fordon
med en totalvikt eller max tillåten tågvikt som understiger 3,5 ton


90 km/tim (till
exempel)
Hastighetsbe-
gränsning i snö Exempel:


Om utetemperaturen understiger 3 °C:
30
km/tim (exempel)
med snöflingesymbol
Hastighetsbe-
gränsning som gäl- ler vid vissa tider under dagenExempel:


30 km/tim (exempel)
med en klocksymbol
Navigationssystemets kartor bör
uppdateras regelbundet för att få korrekt
information om hastighetsgränser från
systemet.
Enheten för hastighetsbegränsning (km/
tim eller mph) beror på vilket land du kör
i.
Detta bör tas hänsyn till så att du observerar
de faktiska hastighetsbegränsningarna.
För att systemet ska fungera ordentligt vid
byte av land måste hastighetsenheten på
instrumentpanelen matcha den i det land du
kör i.
Automatisk igenkänning av skyltar är ett körhjälpsystem och visar inte alltid rätt
hastighetsgränser.
Hastighetsbegränsningsskyltarna som finns
på vägen har alltid prioritet framför de som
visas av systemet.
Systemet är framtaget för att känna
av hastighetsskyltar som följer
Wienkonventionen för vägmärken och
signaler.
Hastighetsgränser som bara gäller i
specifika fall, till exempel för långtradare,
visas inte.
Visningen av hastighetsgränserna i
instrumentpanelen uppdateras varje gång
vid passering av en hastighetsskylt som rör
personbilar och andra lättare fordon.
Aktivering/inaktivering
Vid varje start av motorn är systemet aktivt som
standard.

150
Körning
– Active Safety Brake (automatisk
nödbromsning).


Bilen har en kamera som sitter högt upp på
vindrutan och, beroende på version, en radar
som sitter i den främre stötfångaren.
Systemet ersätter inte förarens behov av
vaksamhet.
Systemet är framtaget för att hjälpa föraren
och förbättra trafiksäkerheten.
Det är förarens ansvar att kontinuerligt
övervaka trafikförhållandena i enlighet med
gällande körregler.
Så snart systemet upptäcker en potentiell
kollision förbereder det bromskretsen.
Detta kan orsaka ett litet ljud och en lätt
känsla av hastighetsminskning.
Inaktivering/Aktivering
När du startar motorn är systemet aktivt som
standard.
Inställningarna ändras via
Driving/Fordon pekskärmsmenyn.
Urkopplingen av systemet anges av att
denna varningslampa tänds, samtidigt
som ett meddelande visas.
Funktionsvillkor och
begränsningar
Bilen kör framåt utan släpvagn.
Bilens bromssystem är operativt.
CDS-/ASR-systemet aktiverat.
Säkerhetsbältena fastsatta för alla passagerare.
Stabiliserad hastighet på vägar med inga eller
få kurvor.
Dessa varningslampor tänds på
instrumentpanelen utan några extra
meddelanden för att indikera att det "automatiska
bromssystemet" inte är tillgängligt.
Detta är ett normalt beteende som visar att ett
villkor inte är uppfyllt och som inte kräver stöd
från en verkstad.
I alla situationer med antändning där automatisk
bromsning utgör en risk, rekommenderas
ett deaktivering av systemet via fordonets
konfigurationsmeny, t.ex.:
–

Bogsering av en släpvagn (speciellt en
obromsad släpvagn).
–


Långa föremål har transporterats på lastbågar
.
–

Körning med snökedjor
.
– Användning av en automatisk biltvätt.
– Utförande av underhåll (t.ex. byte av hjul,
arbete inuti motorrummet).
–

Placera bilen på en rullbänk på en verkstad.
–


Bogsera bilen.
–


Följ deformeringen av främre stötfångare
(version med radar).
–


Efter en slagskada på vindrutan i höjd med
kameran.
Systemet inaktiveras automatiskt om ett
nödreservhjul eller ett fel i
sidobromslamporna registreras.
Systemet diagnosticerar permanent sin
förmåga och kan hindra sig självt utan
någon särskild förarangivelse, om systemet
inte uppfyller de normala driftvillkoren (t.ex.
sensorinitiering, spänning utanför ordinarie
intervall, aktivering av stabilitetssystem).
Därför är systemet eventuellt inte tillgängligt
direkt efter det att fordonet har startat.
Det kan vara farligt att köra om
bromslamporna inte fungerar.
Föraren får inte överlasta fordonet (håll
dig inom gränserna för totalvikt och
lasthöjd för takräcken).

152
Körning
Funktion
Systemet fungerar under följande villkor:
– Med reducerad hastighet i en stadsmiljö när
ett stillastående fordon, fotgängare eller cyklist
upptäcks.
–

Bilens hastighet är mellan 10 och 85 km/t
(versioner med enbart kamera) eller 140 km/t
(versioner med kamera och radar) när ett fordon
i rörelse registreras.
Denna varningslampa blinkar (i ca 10
sekunder) så snart som funktionen har
verkan på fordonets bromsar.
Funktionen är inte tillgänglig under flashning.
Med en automatisk växellåda, i händelse av
en automatisk nödbromsning, ska du hålla
bromspedalen nedtryckt även efter att bilen har
stannat för att förhindra att inte bilen börjar röra
sig igen.
Om bilen har manuell växellåda och den har
stannat helt efter en automatisk nödbromsning
kan den få motorstopp.
Föraren kan när som helst ta kontroll
över fordonet vid "automatisk
nödbromsning" genom att försiktigt vrida på
ratten och/eller trampa ner gaspedalen.
Bromspedalen kan kännas stum och
komma att vibrera något medan
funktionen har verkan.
Om bilen stannat helt bibehålls automatisk
bromsning i 1 till 2 sekunder.
Funktionsfel
I vissa fall tänds den här varningslampan
på instrumentpanelen med meddelandet
"Sensorgardingardin ".
Varianten med endast kamera: systemet är
inaktiverat.
Variant med kamera och radar: systemet kan
fortsätta att fungera i ett degraderat läge.
Detta kan orsakas av minskad sikt (t.ex. regn,
dimma, snö, bländning med låg sol) eller genom
en riktig sensorblockering. Stanna fordonet och
kontrollera om den främre kameran eller den
främre radarn täcks av smuts, snö, is eller något
som hindrar avkännandet.
I händelse av funktionsfel tänds denna
varningslampa på instrumentpanelen,
åtföljd av ett meddelande och en ljudsignal.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Dessa varningslampor tänds på
instrumentpanelen för att indikera
att förarens och/eller den främre passagerarens
och frampassagerarens krockkudde indikerar att
förarens och/eller frampassagerarens
säkerhetsbälte inte är fastsatt (beroende på
version). Det automatiska bromssystemet är
inaktiverat tills säkerhetsbälten har fastspänts.
Trötthetsvarnare
För mer information, se Allmänna
rekommendationer för användning av
kör- och manöverhjälp.
Beroende på version består funktionen av
antingen endast systemet ”Förarvarning vid
trötthet” eller i en kombination med systemet
”Sömnvarning från kamera”.
Dessa system är inte på något sätt
konstruerade för att hålla föraren vaken
eller för att föraren inte ska somna vid ratten.
Det är förarens ansvar att stoppa vid trötthet.
Ta en paus om du känner dig trött eller
åtminstone varannan timme.
Aktivering/inaktivering
Denna funktion ställs in via
Driving/Fordon pekskärmsmenyn.
Funktionens status sparas inte när tändningen
slås av.
Förarvarning vid trötthet
Systemet varnar om föraren inte stannar
bilen efter två timmars körning i en
hastighet högre än 70 km/h.
Varningen visas som ett meddelande där föraren
rekommenderas att ta en paus och åtföljs av en
ljudsignal.

153
Körning
6Om föraren inte följer rekommendationen
upprepas varningen varje timme tills bilen står
stilla.
Systemet nollställs om ett av följande villkor
uppfylls:
–
Med motorn igång, bilen står stilla i mer än 15
minuter

.
–

Tändningen slås av under några minuter
.
–

Förarens bilbälte lossas och förardörren är
öppen.
Så snart bilens hastighet är under 70
km/h försätts systemet i viloläge.
Körtiden beräknas på nytt så snart
hastigheten är över 70 km/h.
Sömnvarning från kamera
Beroende på version kan Förarvarning vid
trötthet-systemet kombineras med Sömnvarning
från kamera-systemet.


Systemet utvärderar förarens nivå av
uppmärksamhet, trötthet och distraktion
genom att identifiera körförändringar i
förhållande till körfältsmarkeringarna.
För att göra detta använder systemet en kamera
placerad på vindrutans övre del.
Funktionen är särskilt anpassad till snabba vägar
(hastighet över 70 km/tim).
Vid en första varningsnivå varnas föraren av
meddelandet ” Var vaksam!”, fast sken samtidigt
som en ljudsignal hörs.
Efter tre varningar på första nivån, utlöser
systemet ännu en varning med meddelandet
"Farlig körning: ta en paus ", vilket åtföljs av en
mer tydlig ljudsignal.
Under vissa körförhållanden (dålig väg
eller stark vind) kan systemet skicka
varningar trots att föraren är uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
–

vägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(vägarbetsområden);
–


kort avstånd till framförvarande fordon
(vägmarkeringarna detekteras inte);
–


smala eller krokiga vägar
.
Dödavinkeln-varnare
För mer information, se Allmänna
rekommendationer för användning av
kör- och manöverhjälp.


Detta system varnar föraren för en potentiell fara
med närvaron av ett annat fordon (bil, lastbil,
motorcykel) i fordonets döda vinkel (områden
som är dolda från förarens synfält) med hjälp av
sensorer på sidorna av stötfångarna.


En varningslampa tänds i sidospegeln på den
berörda sidan:
–

fast sken
direkt om du håller på att bli
omkörd.

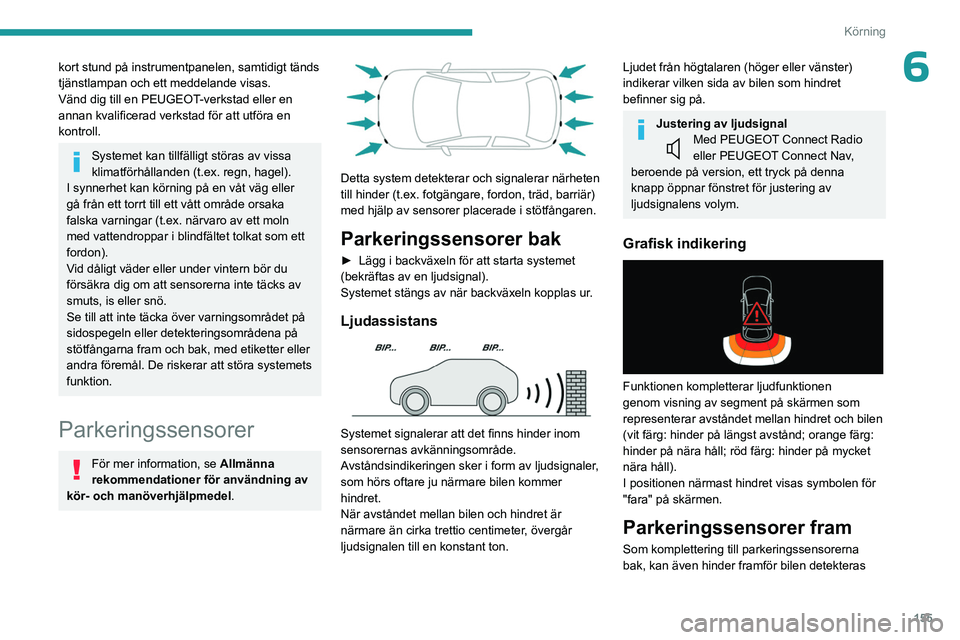

155
Körning
6kort stund på instrumentpanelen, samtidigt tänds
tjänstlampan och ett meddelande visas.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Systemet kan tillfälligt störas av vissa
klimatförhållanden (t.ex. regn, hagel).
I synnerhet kan körning på en våt väg eller
gå från ett torrt till ett vått område orsaka
falska varningar (t.ex. närvaro av ett moln
med vattendroppar i blindfältet tolkat som ett
fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att sensorerna inte täcks av
smuts, is eller snö.
Se till att inte täcka över varningsområdet på
sidospegeln eller detekteringsområdena på
stötfångarna fram och bak, med etiketter eller
andra föremål. De riskerar att störa systemets
funktion.
Parkeringssensorer
För mer information, se Allmänna
rekommendationer för användning av
kör- och manöverhjälpmedel.


Detta system detekterar och signalerar närheten
till hinder (t.ex. fotgängare, fordon, träd, barriär)
med hjälp av sensorer placerade i stötfångaren.
Parkeringssensorer bak
► Lägg i backväxeln för att starta systemet
(bekräftas av en ljudsignal).
Systemet stängs av när backväxeln kopplas ur.
Ljudassistans

Systemet signalerar att det finns hinder inom
sensorernas avkänningsområde.
Avståndsindikeringen sker i form av ljudsignaler,
som hörs oftare ju närmare bilen kommer
hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Justering av ljudsignalMed PEUGEOT Connect Radio
eller PEUGEOT Connect Nav,
beroende på version, ett tryck på denna
knapp öppnar fönstret för justering av
ljudsignalens volym.
Grafisk indikering

Funktionen kompletterar ljudfunktionen
genom visning av segment på skärmen som
representerar avståndet mellan hindret och bilen
(vit färg: hinder på längst avstånd; orange färg:
hinder på nära håll; röd färg: hinder på mycket
nära håll).
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Parkeringssensorer fram
Som komplettering till parkeringssensorerna
bak, kan även hinder framför bilen detekteras

156
Körning
av parkeringssensorer fram i hastigheter under
10 km/h.
Den främre parkeringssensorns drift stängs
av om bilen står still i mer än tre sekunder i
framåtväxeln, om ett hinder inte längre upptäcks
eller bilens hastighet överstiger 10 km/h.
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret relaterat till bilen, vare
sig det är framför eller bakom bilen på dess
körväg.
Inaktivering/Aktivering
Inställningarna ändras
via Driving/Fordon pekskärmsmenyn.
Systemets status memoreras när tändningen
slås av.
Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som har
installerats i enlighet med tillverkarens
rekommendationer.
Parkeringssensorerna kopplas ur medan Park
Assist funktionen mäter storleken på den lediga
parkeringsfickan.
Se motsvarande avsnitt för mer information om
Park Assist-funktionen.
Funktionsbegränsningar
Fordonets lutning om bagagerummet är överfullt
kan störa avståndsmätningen.
Funktionsfel
I händelse av fel vid byte till backväxel
tänds denna varningslampa på
instrumentpanelen, åtföljd av visning av ett
meddelande och en ljudsignal (kort pip).
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Visiopark 1 - Visiopark 2
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Med motorn igång, kan du med dessa system
visa vyer av omgivningen närmast bilen på
pekskärmen med hjälp av en kamera för
Visiopark 1 eller två kameror för Visiopark 2.




Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
–
Standard vy
.
–

180° vy
.
–

Zoom vy
.
AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
►

T
ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
►

Välj en typ av vy:
•

”Vy Standard”.
•
”180° view”.

157
Körning
6• ”Vy Zoom”.
• ”AUTO view”.
Visningen uppdateras omedelbart till den valda
typen av vy.
Systemets status sparas inte när tändningen
slås av.
Driftsprincip

Med hjälp av en eller två kameror registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Med Visiopark 2 rekonstrueras vyn via de två
kamerorna, såväl vid körning framåt som vid
backning.
När funktionen är aktiverad är det möjligt att vyn
ovanifrån inte visas. Om systemet är aktiverat
när fordonet redan har rört sig kan vyn ovanifrån
visas helt.
Visiopark 1
Vy bakåt

För att aktivera kameran på bakluckan, koppla
in backväxeln och överskrid inte en hastighet på
10 km/tim.
Systemet är inaktiverat:
–

Automatiskt, at hastigheter över cirka 10 km/
tim,
–


Automatiskt, om bakluckan är öppen.
–


När backväxeln byts (bilden fortsätter att visas
i 7 sekunder).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.
Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

158
Körning
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Visiopark 2
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad
nära bakluckans öppningsreglage.
Med hjälp av dessa kameror visar systemet
fordonets nära omgivning på pekskärmen, med
vyer från baksidan av fordonet (bakre syn) när
backväxeln är inkopplad och vyer från fordonets
framsida (främre syn) när växellådan är i neutral
eller en växel är inkopplad.
Sikt bakåt

Systemet aktiveras automatiskt när backväxeln
läggs i.
Systemet är inaktiverat:
–

Automatiskt, om hastigheten överstiger cirka
20 km/h.
–


När du växlar från backväxeln (bilden framåt
ersätter bilden bakåt i 7 sekunder).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Om en släpvagn eller en cykelhållare är
monterad på dragkroken blir området
bakom fordonet på vyn ovanifrån mörkt.
Återskapning av omgivningen genomförs
endast av kameran fram.
