2022 YAMAHA YZF-R1 ESP

Commandes et instruments
4-22
4
Ajustement des réglages du mode ERSN.B.Le menu de réglage ERS est subdivisé en
modes de réglage automatique et manuel,
et les deux types sont accessibles séparé-
ment. Avant d’ouvrir le menu de réglage
ERS, vérifier que le mode ERS actuel cor-
respond bien au type (automatique ou ma-
nuel) à régler.1. Sélectionner le repère “ ” situé àdroite du mode ERS.
2. L’affichage est remplacé par l’écran
de réglage de la suspension corres-
pondante et la case de sélection du
mode ERS “SETTING” est mise en
surbrillance. Appuyer brièvement sur le commutateur à molette pour ouvrir
la case et sélectionner le mode ERS à
régler.
3. Sélectionner l’élément de suspension à régler, puis tourner le commutateur
à molette pour ajuster le réglage.
N.B.Tous les modes ERS sont indépendants,
quel que soit le type. Les modifications ap-
portées au réglage du niveau du déport
dans un mode ne sont pas transférées
dans un autre mode.4. Pour régler d’autres modes ERS dumême type, recommencer à partir de
l’étape 1. Pour changer de type ou à l’issue de l’opération, sélectionner le
repère “ ” pour revenir au menu
“YRC Setting” principal.
“Lap Time”
Ce module permet d’afficher et de suppri-
mer l’enregistrement des temps de pas-
sage. Le meilleur temps et le temps moyen
enregistrés s’affichent en haut de l’écran.
Utiliser le commutateur à molette pour affi-
cher et faire défiler tous les temps de pas-
sage. Les trois meilleurs temps sont mis en
surbrillance en argenté. 40 temps de pas-
sage maximum peuvent être mémorisés. Si
plus de 40 temps sont enregistrés, les plus
anciens (en commençant par le temps de
passage 1) sont écrasés.
1. Vers menu ERS
2. Modes manuels
3. Modes automatiques
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10 :
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
2
3
1. Vers le menu de r

Commandes et instruments
4-35
4
FAU88462
Système de commande de frein
(BC)Le système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière indépendamment
lorsque le levier de frein ou la pédale de
frein, respectivement, est actionné(e) et
qu’un blocage de roue est détecté. Il y a
deux réglages, BC1 et BC2.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage lors-
que le véhicule est à la verticale.
Pour ce qui est des freins équipés du sys-
tème ABS, leur utilisation est la même que
pour des freins traditionnels. Lorsque le
système de commande de frein s’en-
clenche, une sensation de vibration peut
être perçue au levier de frein ou à la pédale
de frein lorsque l’unité hydraulique ap-
plique et réduit la pression du frein à un
rythme rapide. Dans ce cas, continuer à
serrer le levier de frein et à appuyer sur la
pédale de frein et laisser le système ABS
fonctionner — ne pas “pomper sur les
freins” car cela réduira l’efficacité du frei-
nage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS. Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.BC2 intègre le système ABS standard et,
en plus, régule la pression de freinage dans
les virages pour supprimer le patinage laté-
ral des roues.
AVERTISSEMENT
FWA20891
Le système de commande du frein ne
remplace pas l’utilisation de techniques
appropriées de conduite et de freinage.
Le système de commande du frein ne
peut pas empêcher toutes les pertes
d’adhérence dues à un surfreinage en cas de vitesse excessive ou à un pati-
nage latéral des roues lors d’un freinage
sur des surfaces glissantes.
Le bloc de commande hydraulique du sys-
tèmes ABS est contrôlé par le boîtier de
commande électronique du système ABS.
En cas de panne du système, le freinage se
fait de façon conventionnelle.N.B.Le système ABS effectue un test d’autodia-
gnostic lorsque le véhicule est démarré et
que sa vitesse atteint 10 km/h (6 mi/h). Au
cours de ce test, le bloc de commande hy-
draulique peut émettre un cliquetis, et une
vibration peut être ressentie au niveau du
levier ou de la pédale de frein, mais cela
n’indique pas un dysfonctionnement.ATTENTION
FCA20100
Veiller à ne pas endommager le capteur
de roue ou son rotor ; dans le cas con-
traire, l’ABS subira des dysfonctionne-
ments.
UB3LF1F0.book Page 35 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-42
4
FAU88830
Cache de selle (pour les modèles
qui en sont équipés)Lorsque le cache de selle est fixé, le nom-
bre total d’occupants est réduit à une per-
sonne. En fonction des règlements locaux,
il peut être nécessaire de modifier l’enregis-
trement du véhicule pour en tenir compte.
Contacter les autorités locales.
FAU66920
Rangement de documentsUn espace de rangement pour documents
se trouve sous le cache B. (Voir page 7-10.)
Avant de ranger le Manuel du propriétaire
ou le certificat d’immatriculation et l’attes-
tation d’assurance du véhicule dans cet es-
pace de rangement, il est préférable de les
placer dans un sac en plastique afin de les
protéger contre l’humidité. Lors du lavage
du véhicule, éviter de laisser l’eau entrer
dans l’espace de rangement pour docu-
ments.ATTENTION
FCA22540
Ne pas placer d’objets sensibles à la
chaleur dans l’espace de rangement
pour documents. Cet espace peutchauffer lorsque le moteur tourne ou
lorsque le véhicule est exposé à la lu-
mière directe du soleil.1. Cache B
2. Espace de rangement pour documents
1
2
UB3LF1F0.book Page 42 Thursday, August 5, 2021 8:01 AM

Commandes et instruments
4-43
4
FAU39672
RétroviseursLes rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant de prendre la route.
FAU66478
Réglage de la fourcheATTENTION
FCA22472
Faire particulièrement attention à
ne pas érafler la finition anodisée
lors des réglages de la suspension.
 Ne jamais dépasser les limites
maximale ou minimale afin d’éviter
d’endommager les mécanismes in-
ternes de la suspension.YZF-R1
Ce modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente et la force
d’amortissement à la compression de cha-
que bras peuvent être réglées.
AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.Précontrainte du ressort
Tourner l’écrou de réglage dans le sens (a)
pour augmenter la précontrainte du ressort.
Tourner l’écrou de réglage dans le sens (b)
pour diminuer la précontrainte du ressort. Pour définir la précontrainte du ressort,
tourner le dispositif de réglage dans le sens
(b) jusqu’à ce qu’il s’arrête, puis compter
les tours dans le sens (a).
N.B.Lorsque le dispositif de réglage de la pré-
contrainte du ressort est tourné dans le
sens (a), il risque de tourner au-delà du
1. Position de conduite
2. Position de stationnement11
22
1.

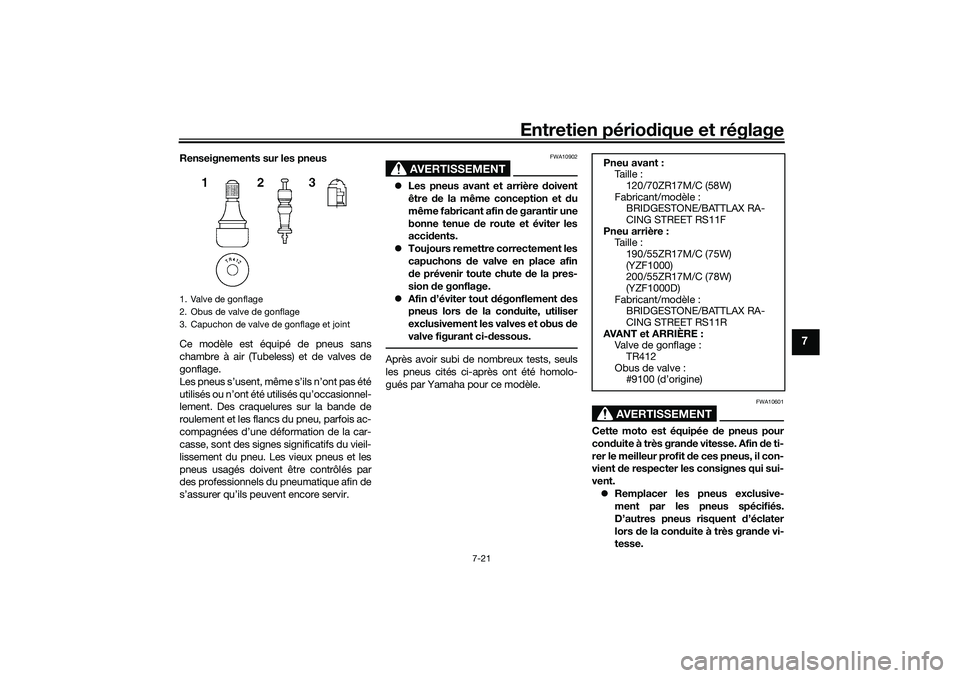

Entretien périodique et réglage
7-21
7
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
 Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
 Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus de
valve figurant ci-dessous.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.
 Remplacer les pneus exclusive-
ment par les pneus spécifiés.
D’autres pneus risquent d’éclater
lors de la conduite à très grande vi-
tesse.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70ZR17M/C (58W)
Fabricant/modèle : BRIDGESTONE/BATTLAX RA-
CING STREET RS11F
Pneu arrière : Taille :
190/55ZR17M/C (75W)
(YZF1000)
200/55ZR17M/C (78W)
(YZF1000D)
Fabricant/modèle : BRIDGESTONE/BATTLAX RA-
CING STREET RS11R
AVANT et ARRIÈRE : Valve de gonflage :
TR412
Obus de valve : #9100 (d’origine)
UB3LF1F0.book Page 21 Thursday, August 5, 2021 8:01 AM

Renseignements complémentaires
10-1
10
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521
Étiquette de modèle
1. Numéro d’identification du véhicule
1
1. Num

Renseignements complémentaires
10-2
10
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 4-39.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :  État du véhicule et données de perfor-
mances du moteur
 Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confidentialité
1. Connecteur de diagnostic
1
https://www.yamaha-motor.eu/fr/
fr/privacy/privacy-policy/
UB3LF1F0.book Page 2 Thursday, August 5, 2021 8:01 AM
