Funciones de los instrumentos y mandos
4-15
4
ATENCIÓN
SCA26410
No siga utilizando el motor si la presión
de aceite está baja.Aviso de error “Err”
Cuando se produce un error interno (p. ej.,
si se ha cortado la comunicación con un
controlador del sistema), se muestra el avi-
so de error del modo siguiente.
“Err” y “ ” indica un error de la ECU.
“Err” y “ ” indican un error de la SCU.
“Err” indica únicamente un error de la ECU
del ABS.NOTASegún la naturaleza del error, es posible
que la indicación no funcione correctamen-
te y resulte imposible cambiar los ajustes
del YRC. Asimismo, es posible que el ABS
no funcione correctamente. Extreme las
precauciones al frenar y haga revisar el ve-
hículo en un concesionario Yamaha inme-
diatamente.
SAU7929B
Pantalla MENULa pantalla MENU contiene los siguientes
módulos de ajuste. Seleccionar un módulo
para realizar cambios de configuración re-
lacionados. A pesar de que algunos ajustes
se pueden modificar o reajustar a través de
la pantalla principal, la pantalla MENU ofre-
ce acceso a todos los ajustes de visualiza-
ción y control.Acceso y funcionamiento del MENU
Las siguientes operaciones del interruptor
giratorio son las operaciones comunes
para el acceso, selección y desplazamiento
en la pantalla MENU y sus módulos.
MóduloDescripción
Cambia el visor de la pan-
talla principal del modo
street (calle) a track (pista).
Permite modificar los ajus-
tes de YRC (todos los mo-
delos) y los ajustes de
ERS (YZF-R1M).
Permite ver y poner a cero
los tiempos por vuelta.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
Display ModeYRC SettingLap Time
Activa/desactiva la función
de toma de datos del vehí-
culo (en los modelos equi-
pados con una CCU).
Permite ver y poner a cero
tres intervalos de elemen-
tos de mantenimiento.
Permite ajustar las unida-
des para el cálculo del
consumo de combustible
y la distancia.
Cambiar el color de fondo.
Active/desactive el indica-
dor de cambio de marcha
y modifique los ajustes del
tacómetro.
Permite ajustar los ele-
mentos de la ventana del
visor multifunción.
Permite ajustar el brillo de
la pantalla.
Permite ajustar el reloj.
Restablece todos los ajus-
tes a sus valores predeter-
minados de fábrica.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
UB3LS1S0.book Page 15 Thursday, August 5, 2021 11:17 AM

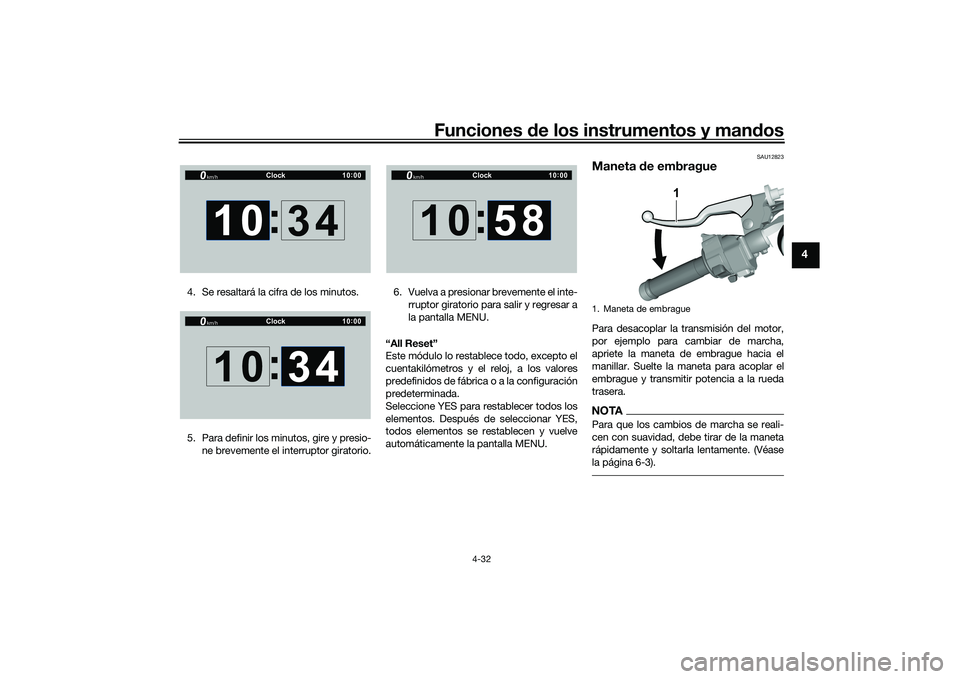

Funciones de los instrumentos y mandos
4-32
4
4. Se resaltará la cifra de los minutos.
5. Para definir los minutos, gire y presio-ne brevemente el interruptor giratorio. 6. Vuelva a presionar brevemente el inte-
rruptor giratorio para salir y regresar a
la pantalla MENU.
“All Reset”
Este módulo lo restablece todo, excepto el
cuentakilómetros y el reloj, a los valores
predefinidos de fábrica o a la configuración
predeterminada.
Seleccione YES para restablecer todos los
elementos. Después de seleccionar YES,
todos elementos se restablecen y vuelve
automáticamente la pantalla MENU.
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la ma neta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase
la página 6-3).
Clock
km/h
10 :
00
10 :
34
Clock
km/h
10 :
00
10 34
:
Clock
km/h
10 :
00
10 :
58
1. Maneta de embrague
1
