2022 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-34
4
baixo, bem como a potência da força de
entrada quando o pedal de mudança de
velocidades é deslocado.NOTAPara impedir mudanças de velocidade in-
desejadas, o sistema de mudança rápida
de velocidade está programado para igno-
rar sinais de entrada pouco claros. Por
conseguinte, certifique-se de que muda de
velocidade utilizando entradas rápidas e
com força suficiente.
PAU26827
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste a
alavanca do travão do punho do acelerador
empurrando-a e rode o disco ajustador.
Certifique-se de que o número de afinação
no disco ajustador está alinhado com a
marca correspondente na alavanca do tra-
vão.
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
1. Alavanca do travão
2. Distância
3. Marca de concordância
4. Mostrador de ajuste
12
4
3
1. Pedal do trav

Funções dos controlos e instrumentos
4-35
4
PAU88462
Sistema de controlo de travagem
(BC)O sistema de controlo de travagem regula
a pressão do travão hidráulico para as ro-
das dianteiras e traseiras de forma inde-
pendente quando a respetiva alavanca do
travão ou o pedal do travão é acionado e o
bloqueio das rodas é detetado. Há dois
pontos de afinação, BC1 e BC2.
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito.
Relativamente ao ABS, utilize os travões tal
como utilizaria os travões convencionais.
Quando o sistema de controlo dos travões
é acionado, pode ser sentido um efeito pul-
sante na alavanca do travão ou no pedal do
travão à medida que a unidade hidráulica
aciona e reduz rapidamente a pressão de
travagem. Nesta situação, continue a apli-
car a alavanca do travão e o pedal do tra-
vão para deixar o ABS desempenhar a sua
função—não “bombeie os travões” para
não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução. O sistema ABS funciona melhor em
grandes distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.O BC2 inclui o ABS padrão e, adicional-
mente, regula a potência de travagem ao
efetuar uma curva para impedir a derrapa-
gem lateral de uma roda.
AVISO
PWA20891
O sistema de controlo de travagem não
substitui a utilização de técnicas de con-
dução e de travagem adequadas. O sis-
tema de controlo de travagem não
consegue evitar todas as perdas de tra-
ção causadas por travagem excessiva
devido a excesso de velocidade ou der-
rapagem lateral de uma roda durante a
travagem em superfícies escorregadias.
A unidade hidráulica do ABS é controlada
pela ECU do ABS, que altera o sistema
para travagem convencional caso ocorra
uma avaria.NOTAO ABS efetua um teste de autodiagnóstico
quando o veículo é posto em funcionamen-
to e alcança uma velocidade de 10 km/h
(6 mi/h). Durante este teste, é possível ou-
vir-se estalidos provenientes da unidade
de controlo hidráulico e sentir-se uma vi-
bração na alavanca ou no pedal do travão,
mas isto é normal.PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.
UB3LP1P0.book Page 35 Tuesday, August 10, 2021 7:37 AM

Funções dos controlos e instrumentos
4-36
4
PAU13077
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta. Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1
2
1
2
1. Cobertura da fechadura da tampa do dep

Funções dos controlos e instrumentos
4-37
4
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 95
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
1
2
Combustível recomendado: Gasolina sem chumbo (E10 aceitá-
vel)
Índice de octano (RON): 95
Capacidade do depósito de com-
bustível: 17 L (4.5 US gal, 3.7 Imp.gal)
Reserva do depósito de combustí-
vel: 3.0 L (0.79 US gal, 0.66 Imp.gal)
UB3LP1P0.book Page 37 Tuesday, August 10, 2021 7:37 AM

Funções dos controlos e instrumentos
4-38
4
NOTAEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
PAU86160
Tubo de descarga do depósito
de combustívelO tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo:
 Verifique a ligação do tubo de descar-
ga do depósito de combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
E5
E10
1. Tubo de descarga do dep

Funções dos controlos e instrumentos
4-39
4
Certifique-se de que o tubo de des-
carga do depósito de combustível fica
posicionado conforme apresentado.NOTAConsulte a página 7-13 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
 estacione o veículo num local onde
não haja probabili dade de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PAU79902
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Com a chave do trinco do assento ainda na posição aberta (rodada no
sentido dos ponteiros do relógio), in-
troduza o prolongamento da parte tra-
seira do assento de passageiro no1. Fechadura do assento
2. Desbloquear.
1
2
UB3LP1P0.book Page 39 Tuesday, August 10, 2021 7:37 AM

Funções dos controlos e instrumentos
4-40
4
suporte do assento, tal como ilustra-
do, e empurre a parte da frente do as-
sento para baixo para o encaixar.
2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as- sento do condutor, retire as cavilhas
com a chave sextavada (consulte a
página 7-2) e, depois, puxe o assento
para fora. Instalação do assento do condutor
1. Insira o prolongamento no suporte do
assento como ilustrado e, depois, co-
loque o assento na posição original. 2. Instale as cavilhas com a chave sexta-
vada.
3. Volte a introduzir a chave sextavada no respetivo suporte.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
1. Prolongamento
2. Suporte do assento
2
1
1. Cavilha
1. Chave sextavada
1
1
1. Prolongamentç
2. Suporte do assento
2 1
UB3LP1P0.book Page 40 Tuesday, August 10, 2021 7:37 AM

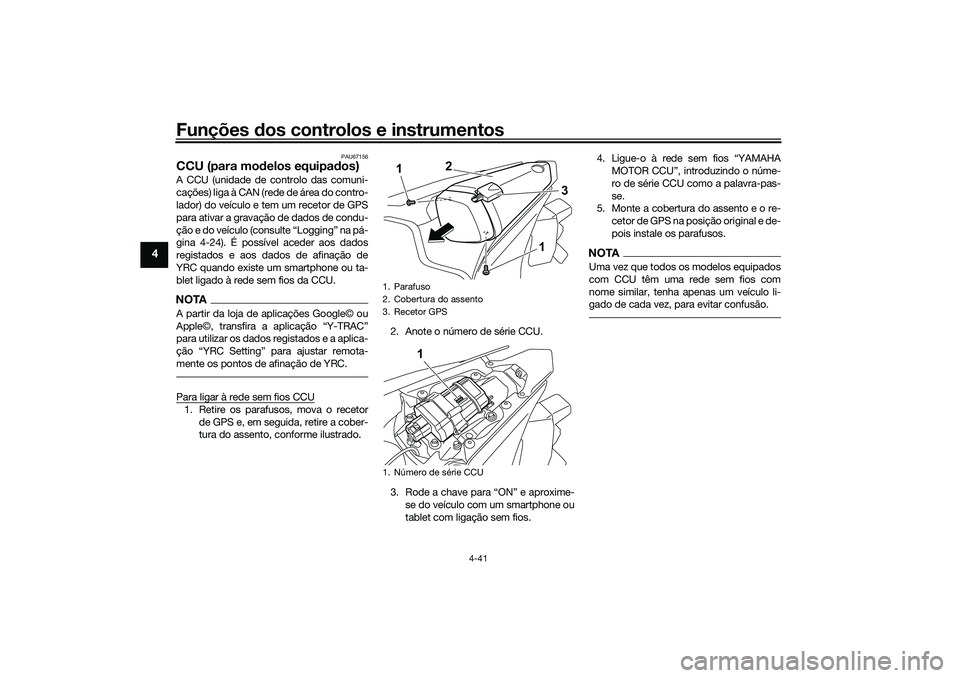

Funções dos controlos e instrumentos
4-41
4
PAU67156
CCU (para modelos equipados)A CCU (unidade de controlo das comuni-
cações) liga à CAN (rede de área do contro-
lador) do veículo e tem um recetor de GPS
para ativar a gravação de dados de condu-
ção e do veículo (consulte “Logging” na pá-
gina 4-24). É possível aceder aos dados
registados e aos dados de afinação de
YRC quando existe um smartphone ou ta-
blet ligado à rede sem fios da CCU.NOTAA partir da loja de aplicações Google
