2022 YAMAHA TENERE 700 Notices Demploi (in French)

Description
2-3
2
FAU10431

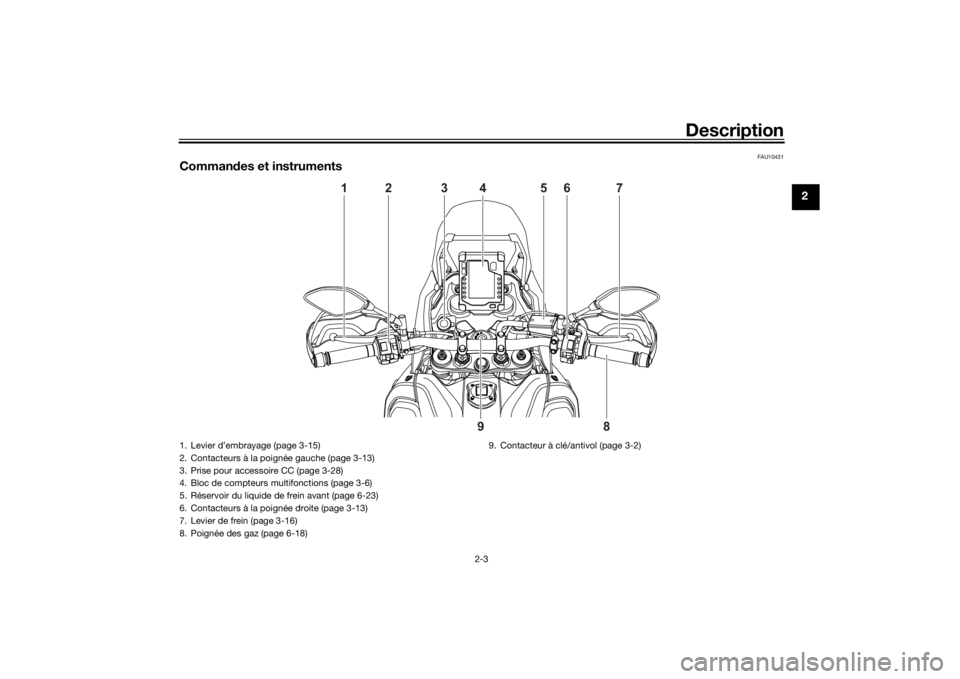

Commandes et instruments
1
8
9
2
4
3
5
6
7
1. Levier d’embrayage (page 3-15)
2. Contacteurs à la poig née gauche (page 3-13)
3. Prise pour accessoire CC (page 3-28)
4. Bloc de compteurs multifonctions (page 3-6)
5. Réservoir du liquide de frein avant (page 6-23)
6. Contacteurs à la poignée droite (page 3-13)
7. Levier de frein (page 3-16)
8. Poignée des gaz (page 6-18) 9. Contacteur à clé/antivol (page 3-2)
UBEHF1F0.book Page 3 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-1
3
FAU1097B
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les ris-
ques de vol grâce au réenregistrement des
codes dans les clés standard. Le système
est constitué des éléments suivants :
 une clé d’enregistrement de code
 deux clés de contact
 un transpondeur (dans chaque clé)
 un dispositif immobilisateur (sur le vé-
hicule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 3-5) À propos d
es clés
La clé de réenregistrement de code permet
d’enregistrer les codes dans chacune des
clés conventionnelles. Ranger la clé d’enre-
gistrement de code dans un endroit sûr.
Utiliser une clé standard pour l’utilisation
quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
d’enregistrement de code ainsi que toute
clé standard restante chez un concession-
naire Yamaha pour les faire réenregistrer.
N.B. Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de co de est per due, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible
d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été per dues ou en dommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler d onc les clés
avec précaution.  Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou mo difier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

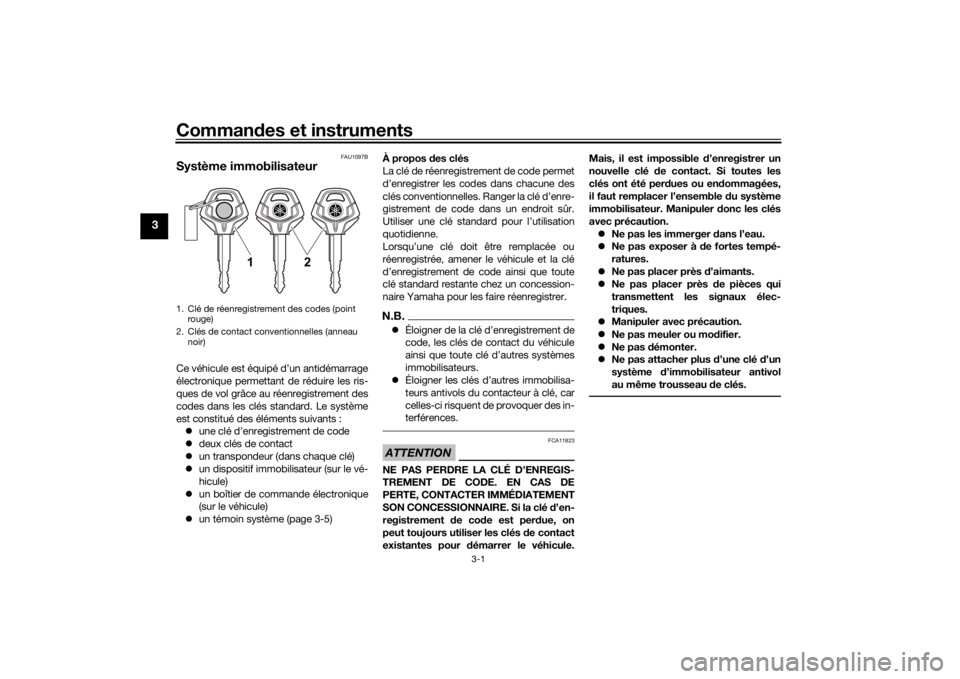

1. Clé de réenregistrement des codes (point
rouge)
2. Clés de contact conventionnelles (anneau noir)
12
UBEHF1F0.book Page 1 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-2
3
FAU10474

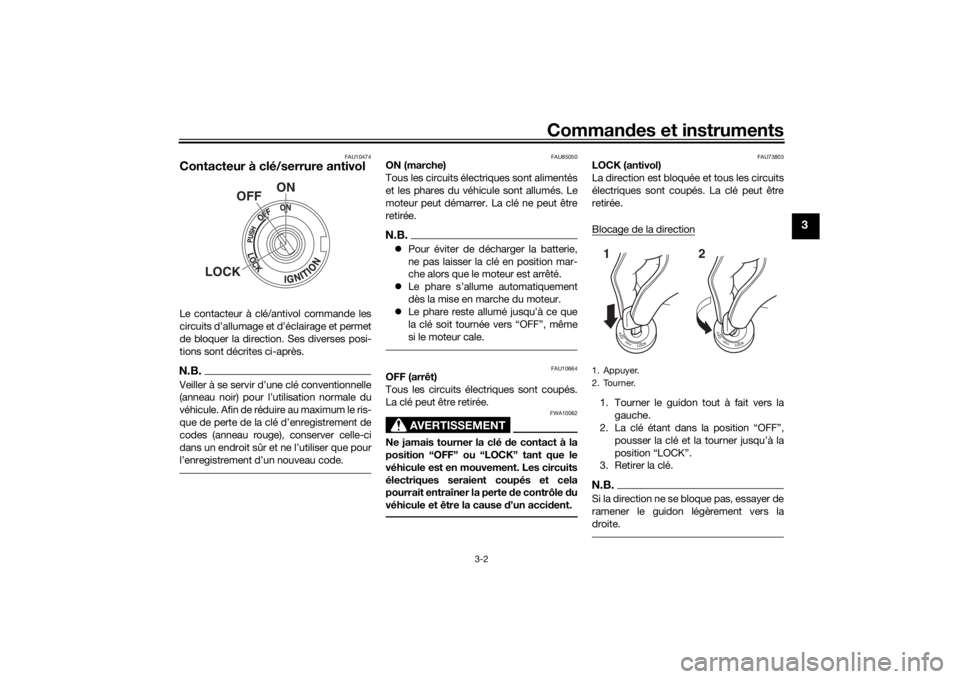

Contacteur à clé/serrure antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
(anneau noir) pour l’ utilisation normale du
véhicule. Afin de réduire au maximum le ris-
que de perte de la clé d’enregistrement de
codes (anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU85050
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
 Le phare s’allume automatiquement
dès la mise en marche du moteur.
 Le phare reste allumé jusqu’à ce que
la clé soit tournée vers “OFF”, même
si le moteur cale.
FAU10664
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU73803
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UBEHF1F0.book Page 2 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-3
3

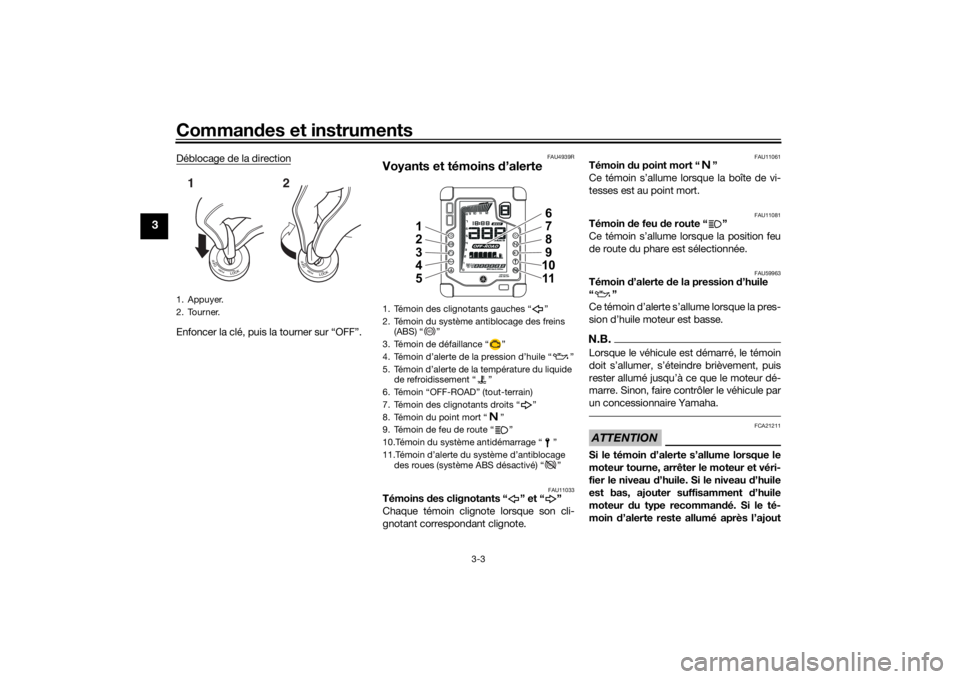

Déblocage de la directionEnfoncer la clé, puis la tourner sur “OFF”.
FAU4939R
Voyants et témoins d’alerte
FAU11033
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59963
Témoin d’alerte d e la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.N.B.Lorsque le véhicule est démarré, le témoin
doit s’allumer, s’éteindre brièvement, puis
rester allumé jusqu’à ce que le moteur dé-
marre. Sinon, faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA21211
Si le témoin d’alerte s’allume lorsque le
moteur tourne, arrêter le moteur et véri-
fier le niveau d’huile. Si le niveau d’huile
est bas, ajouter suffisamment d’huile
moteur du type recomman dé. Si le té-
moin d’alerte reste allumé après l’ajout
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants gauches “ ”
2. Témoin du système antiblocage des freins
(ABS) “ ”
3. Témoin de défaillance “ ”
4. Témoin d’alerte de la pression d’huile “ ”
5. Témoin d’alerte de la température du liquide de refroidissement “ ”
6. Témoin “OFF-ROAD” (tout-terrain)
7. Témoin des clignotants droits “ ”
8. Témoin du point mort “ ”
9. Témoin de feu de route “ ”
10.Témoin du système antidémarrage “ ”
11.Témoin d’alerte du système d’antiblocage des roues (système ABS désactivé) “ ”
1
2
3
4
5 7
8
9
10 11
6
ABS
ABS
UBEHF1F0.book Page 3 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-4
3
d’huile, arrêter le moteur et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
FAU11449
Témoin d’alerte de la température du li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir. (Voir page 6-39.)
Pour les véhicules équipés d’un ou plu-
sieurs ventilateurs, ces derniers se mettent
en marche et se coupent automatiquement
en fonction de la température du liquide de
refroidissement.N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaire
Yamaha. ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
FAU88331
Témoin de défaillance (MIL) “ ”
Ce témoin s’allume ou clignote lorsqu’un
problème est détecté au niveau du moteur
ou d’un autre système de commande du
véhicule. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. Il est possible de contrôler le cir-
cuit électrique du témoin d’alerte en dé-
marrant le véhicule. Le témoin doit s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne s’allume pas au
démarrage du véhicule ou s’il reste allumé,
il convient de faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA26820
Si le MIL se met à clignoter, ré duire le ré-
gime du moteur pour éviter d’en domma-
ger le système d ’échappement.N.B.Le moteur est contrôlé avec précision par le
système de diagnostic embarqué pour dé-
tecter les détériorations ou les défaillances
du système de contrôle des émissions. Le
MIL peut par conséquent s’allumer ou cli-
gnoter en cas de modifications apportées
au véhicule, de manque d’entretien ou d’utilisation excessive ou inappropriée de
la moto. Pour prévenir cette situation, ob-
server les précautions suivantes :
 Ne pas essayer de modifier le logiciel
du boîtier de commande du moteur.
 Ne pas ajouter d’accessoires élec-
triques qui interfèrent avec la com-
mande du moteur.
 Ne pas utiliser d’accessoires ou de
pièces de rechange tels que suspen-
sion, bougies, injecteurs, système
d’échappement, etc.
 Ne pas modifier les spécifications de
la transmission (chaîne, pignons,
roues, pneus, etc.).
 Ne pas retirer ou modifier le capteur
d’O2, le système d’admission d’air ou
les pièces de l’échappement (cataly-
seur ou EXUP, etc.).
 Entretenir correctement la chaîne de
transmission.
 Maintenir une pression de gonflage
correcte.
 Maintenir une hauteur de la pédale de
frein correcte pour empêcher le frein
arrière de frotter.
 Ne pas utiliser le véhicule de manière
extrême. Par exemple, ouverture et
fermeture répétée ou excessive des
UBEHF1F0.book Page 4 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-5
3
gaz, course, grillages, cabrés, utilisa-
tion excessive du demi-embrayage,
etc.
FAU69895
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues).
AVERTISSEMENT
FWA16043
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint 10
km/h (6 mi/h) ou si le témoin d’alerte
s’allume pen dant la con duite :
 Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence.
 Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAUM4080
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume lorsque le sys-
tème d’antiblocage des roues a été désac-
tivé manuellement, le témoin “OFF-ROAD”
(tout-terrain) s’allume en même temps.
AVERTISSEMENT
FWAM1050
La con duite sur routes revêtues doit tou-
jours se faire avec le système ABS ac-
tivé. La con duite sur la voie publique
avec le système ABS désactivé peut être
illégale et entraîner l’annulation de votre
assurance. Désactiver le système ABS
uniquement lors d ’une conduite sur des
surfaces non revêtues.
FAUM3622
Témoin du système anti démarrage “ ”
Le témoin clignote en continu après que le
moteur a été coupé et après 30 secondes,
signalant ainsi l’armement du système anti-
démarrage. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes, puis s’éteint. Sinon, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.Diagnostic de pannes
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin clignote
selon une séquence. Si le témoin du sys-
tème antidémarrage clignote selon la sé-
quence suivante, 5 fois lentement puis 2
fois rapidement, cela peut être dû à des in-
terférences du transpondeur. Dans ce cas,
procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
ABS
ABS
UBEHF1F0.book Page 5 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-6
3
4. Si le moteur ne se met pas en marche
avec une ou plusieurs clés conven-
tionnelles, confier le véhicule ainsi que
toutes les clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAUM4173
Bloc de compteurs multifonc-
tions
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
 afficheur du niveau de carburant
 montre
 indicateur d’économie
 afficheur du rapport engagé
 témoin OFF-ROAD
 écran multifonctions
1. Bouton de réglage du haut
2. Bouton de réglage du bas
3. Bouton “OFF-ROAD ABS ON/OFF” (activa-
tion/désactivation du système ABS tout-ter-
rain)
1
2
3
1. Compte-tours
2. Montre
3. Compteur de vitesse
4. Afficheur du niveau de carburant
5. Afficheur du rapport engagé
6. Indicateur d’économie “ECO”
7. Témoin “OFF-ROAD” (tout-terrain)
8. Écran multifonction
1
2
3
4 5
6
7
8
UBEHF1F0.book Page 6 Monday, September 20, 2021 5:00 PM

Commandes et instruments
3-7
3
N.B. Pour afficher les valeurs en miles plu-
tôt qu’en kilomètres et vice versa, dé-
finir l’écran multifonction en compteur
kilométrique ou en totalisateur journa-
lier et appuyer sur le bouton de ré-
glage supérieur jusqu’à ce que l’affi-
chage change.
 Les unités d’affichage sont réinitiali-
sées aux réglages d’usine si la batterie
est débranchée.
AVERTISSEMENT
FWA12423
Le véhicule doit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le cond ucteur et augmente
ainsi les risques d ’accident.Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule. Compte-tours
Le compte-tours affich
e le régime moteur.
ATTENTION
FCA23050
Ne pas faire fonctionner le moteur d ans
la zone d e haut régime du compte-tours.
Zone de haut régime : 9400 tr/mn et au-
d elà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.N.B.Si un problème est détecté dans le circuit
électrique, les segments de l’afficheur du
niveau de carburant clignotent de façon ré-
pétée. Le cas échéant, faire contrôler le vé-
hicule par un concessionnaire Yamaha.

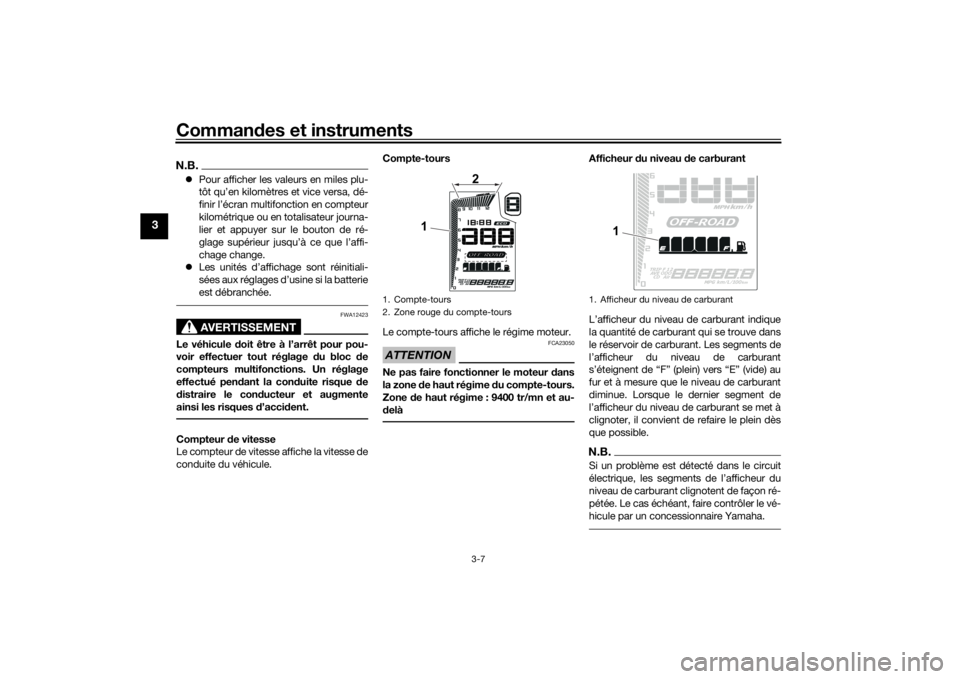

1. Compte-tours
2. Zone rouge du compte-tours
1 2
1. Afficheur du niveau de carburant
1
UBEHF1F0.book Page 7 Monday, September 20, 2021 5:00 PM
