Funciones de los instrumentos y man dos
4-8
4
SAU3904H
In dica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El indicador multifunción está provisto de
los elementos siguientes:
 velocímetro
 tacómetro
 reloj
 cronómetro de vueltas
 indicador de la temperatura del líquido
refrigerante
 indicador de la temperatura del aire
 indicador de la marcha seleccionada
 indicador de modo de conducción
 indicador del sistema de control de
tracción
 icono de cambio rápido
 visor multifunción
 función de control de brillo del visor y
de la luz de cambioNOTAPara cambiar la unidades del indica-
dor multifunción entre kilómetros y
millas, pulse el botón “SELECT” du-
rante un segundo. 
Los iconos “ ” y “GPS” requieren
accesorios para funcionar.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro eléctrico muestra el régimen
del motor medido por la velocidad de rota-
ción del cigüeñal, en revoluciones por mi-
nuto (r-min). Cuando se da el contacto, la
aguja del tacómetro efectúa un barrido a lo
largo de toda la escala de revoluciones y, a
continuación, regresa a cero.
1. Tacómetro
2. Luz de cambio
3. Indicador del sistema de control de tracción
4. Indicación de la temperatura del líquido re-
frigerante/aire
5. Icono de cambio rápido
6. Indicador de modo de conducción
7. Velocímetro
8. Visor multifunción
9. Reloj/cronómetro de vueltas
10.Indicador de la marcha seleccionada
11.Botón “RESET”
12.Botón “SELECT” (seleccionar)
65789
2
3
4
10
11
12
1
1. Tacómetro
2. Zona roja del tacómetro
2
1
UBN6SBS0.book Page 8 Monda
y, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-9
4
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 16500 r/minReloj y cronómetro de vueltas
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” y el botón “RESET” durante dos segundos. Los
dígitos de las horas comienzan a par-
padear.
3. Pulse el botón “RESET” para ajustar las horas. 4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar los minutos.
6. Pulse el botón “SELECT” para confir- mar los ajustes y poner en funciona-
miento el reloj.
Para cambiar entre el reloj y el cronómetro
de vueltasPulse y suelte el botón “SELECT” y el botón
“RESET” simultáneamente.
El cronómetro de vueltas registra y guarda
los tiempos de un máximo de 20 vueltas.
Los registros de tiempos de vueltas se divi-
den en dos grupos: “L” ordenados por
vueltas y “F” ordenados por velocidad. En
el historial ordenado por vueltas, la vuelta más reciente es L1 (y L19 pasa a ser L20).
En el caso del historial ordenado por velo-
cidad, cualquier nueva vuelta rápida dentro
de las 20 más rápidas se introduce en el
historial y la F20 anterior se borra.
Utilización del cronómetro de vueltas
1. Pulse el botón “RESET” durante un
segundo para que el cronómetro de
vueltas quede listo para contar (los
dos puntos “:” y el punto “.” parpa-
dean).
2. Pulse el interruptor de ráfagas “ ” para poner en funcionamiento el cro-
nómetro de vueltas.
3. Pulse el interruptor de ráfagas “ ” para marcar el inicio de cada nueva
vuelta.
4. Pulse el botón “SELECT” para dete- ner el cronómetro de vueltas.
5. Vuelva a pulsar el botón “SELECT”
para poner a cero el cronómetro de
vueltas (o pulse el botón “RESET” du-
rante un segundo para poner a cero el
cronómetro de vueltas y dejarlo listo
para contar).
Para ver el historial de tiempos de vueltas1. Pulse el botón “SELECT” durante un segundo. Se selecciona el historial or-
denado por vueltas (indicado por “L-
1. Reloj
1
1. Temporizador de vueltas
1
UBN6SBS0.book Page 9 Monda y, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-10
4
20” en la parte inferior del visor) o
vuelva a pulsar el botón “SELECT”
para seleccionar el historial ordenado
por velocidad (indicado por “F-20”).
 “L-20” = ordenado por vueltas (el
más reciente es L1)
 “F-20” = ordenado por velocidad
(la vuelta más rápida es F1)
2. Pulse el botón “RESET” para mostrar el tiempo de la 1a vuelta de ese grupo
del historial (indicado por “L1” o “F1”). 3. Utilice el botón “SELECT” para des-
plazarse por el historial en orden as-
cendente o utilice el botón “RESET”
para desplazarse por el historial en or-
den descendente.
4. Cuando haya terminado de ver los re- gistros de vueltas, puede: pulsar el botón “RESET” durante
un segundo para borrar ese gru-
po de registros de vueltas.
 pulsar el botón “SELECT” duran-
te un segundo para salir y volver
al cronómetro de vueltas. Visor
de la temperatura del líquid o refri-
gerante
Indica la temperatura del líquido refrigeran-
te entre 41 °C y 124 °C en incrementos de
1 °C.
Si la temperatura del líquido refrigerante se
encuentra entre de 117 y 124 °C, la indica-
ción parpadea y se enciende la luz de aviso
de la temperatura del líquido refrigerante.
En ese caso, reduzca la carga del motor
moderando la velocidad y el régimen hasta
que disminuya la temperatura del líquido
refrigerante. Si la temperatura no baja o si
el mensaje “HI” parpadea, pare el motor y
deje que se enfríe. (Véase la página 7-42).
NOTA Cuando se da el contacto se seleccio-
na automáticamente el indicador de la
temperatura del refrigerante.
1. Tipo de historial (L-20 o F-20)
1
1. Número de vuelta/Marca más rápida
2. Tiempo de vuelta
12
1. Visor de la temperatura del refrigerante
1
UBN6SBS0.book Page 10 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-11
4
 Cuando la temperatura del líquido re-
frigerante es inferior a 41 °C, se mues-
tra la indicación “Lo”.Indicación de la temperatura d el aire
Indica la temperatura del aire que entra en
el conducto de admisión.
Pulse el botón “RESET” para cambiar la in-
dicación entre la temperatura del refrige-
rante y la temperatura del aire.NOTA Cuando se selecciona la indicación de
la temperatura del líquido refrigerante,
aparece “C” durante un segundo y
luego la temperatura del líquido refri-
gerante. 
Cuando se selecciona la indicación de
la temperatura del aire, aparece “A”
durante un segundo y luego se mues-
tra la temperatura del aire.
 Cuando la temperatura del aire es in-
ferior a –9 °C, se muestra “–9 °C”.
 La temperatura indicada puede variar
con respecto a la temperatura am-
biente real.
Indica dor d e la marcha selecciona da
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto. In
dica dor d e mo do d e con ducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”,
“A” o “B”. Para conocer más detalles de los
modos de conducción y cómo seleccionar-
los, consulte la página 3-1.
1. Indicación de la temperatura del aire
1
1. Luz indicadora de punto muerto Ž
2. Indicador de la marcha seleccionada
2 1
1. Indicador de modo de conducción
1
UBN6SBS0.book Page 11 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-13
4
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez. Para poner a cero un
cuentakilómetros parcial, pulse el botón
“RESET” durante un segundo.NOTA El cuentakilómetros se bloquea a
999999.
 Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 9999.9.Cuentakilómetros parcial de reserva de
gasolina
Si se enciende la luz de aviso del nivel de
gasolina, la indicación cambia automática-
mente a cuentakilómetros parcial de reser-
va de gasolina “TRIP F” y comienza a
contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón “SE-
LECT” para cambiar la indicación en el or-
den siguiente:
TRIP F → km/L, L/100 km o MPG → AVE _
_ _._ km/L, AVE _ _ _._ L/100 km o AVE _ _
_._ MPG → _ _._ → ODO → TRIP 1 → TRIP
2 → TRIP F
NOTASi no pone a cero el cuentakilómetros par-
cial de reserva de gasolina de forma ma-
nual, se pondrá a cero automáticamente y
desaparecerá del visor después de repos-
tar y recorrer 5 km (3 mi).Consumo instantáneo d e gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
La indicación del consumo instantáneo de
gasolina puede ser en “km/L” o “L/100 km”
cuando se utilizan kilómetros o “MPG”
cuando se utilizan millas. Cuando se utili- zan kilómetros, pulse el botón “SELECT”
durante un segundo para cambiar entre
“km/L” y “L/100 km”.
 “km/L”: Se muestra la distancia que
se puede recorrer con 1.0 L de gasoli-
na en las condiciones de marcha del
momento.
 “L/100 km”: Cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG”: Distancia que se puede reco-
rrer con 1.0 US gal de gasolina en la
condiciones de marcha del momento.
NOTAA menos de 20 km/h (12 mi/h), la indicación
Consumo me dio de gasolina
1. Pantalla del consumo instantáneo de gasoli-
na
1
1. Pantalla del consumo medio de gasolina
1
UBN6SBS0.book Page 13 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-14
4
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
La indicación del consumo medio de gaso-
lina puede ser en “AVE _ _ _._ km/L” o “AVE
_ _ _._ L/100 km” cuando se utilizan kilóme-
tros o “AVE _ _ _._ MPG” cuando se utilizan
millas. Cuando se utilizan kilómetros, pulse
el botón “SELECT” durante un segundo
para cambiar entre “AVE _ _ _._ km/L” y
“AVE _ _ _._ L/100 km”.
 “AVE _ _ _._ km/L”: Distancia media
que se puede recorrer con 1.0 L de
gasolina.
 “AVE _ _ _._ L/100 km”: Cantidad me-
dia de gasolina necesaria para reco-
rrer 100 km.
 “AVE _ _ _._ MPG”: Distancia media
que se puede recorrer con 1.0 US gal
de gasolina.NOTAPara poner a cero la indicación del
consumo medio de gasolina, pulse el
botón “RESET” durante un segundo.
 Después de poner a cero la indicación
de consumo medio de gasolina, se
muestra “_ _ _._” hasta que el vehículo
ha recorrido 1 km (0.6 mi).
Total d e gasolina utiliza da
Indica la cantidad total de gasolina que se
ha utilizado desde que se puso a cero por
última vez.
Cuando se utilizan kilómetros, esta cifra se
indica en litros. Cuando se utilizan millas,
esta cifra se indica en galones.
Para poner a cero la indicación del total de
gasolina utilizada, pulse el botón “RESET”
durante un segundo.NOTADespués de poner a cero la indicación del

_Ž hasta que el vehículo ha recorrido una
distancia suficiente.
Función de control d e brillo del visor y d e
la luz de cambio
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.  Brillo del visor: ajuste del brillo de las
indicaciones y el tacómetro.
 Funcionamiento de la luz de cambio:
encendida, parpadeo o apagada.
 Activación de la luz de cambio: esta-
blecer el régimen del motor al cual se
enciende la luz de cambio.
 Desactivación de la luz de cambio: es-
tablecer el régimen del motor al cual
se apaga la luz de cambio.
 Brillo de la luz de cambio: ajuste del
brillo de la luz de cambio.

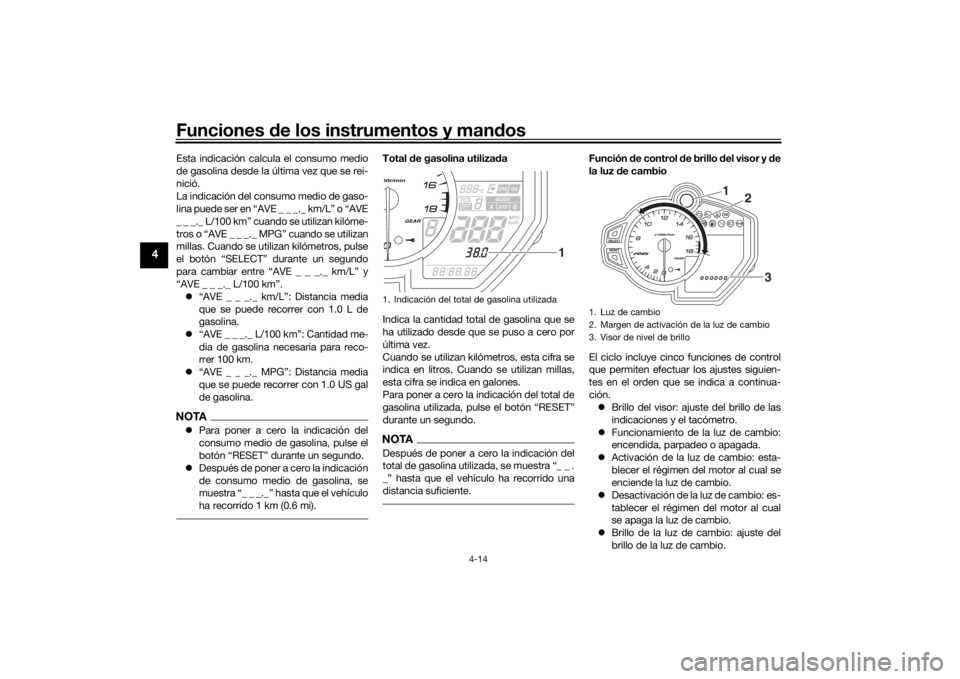

1. Indicación del total de gasolina utilizada
1
1. Luz de cambio
2. Margen de activación de la luz de cambio
3. Visor de nivel de brillo
1
2
3
UBN6SBS0.book Page 14 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-15
4
NOTAVea la indicación del nivel de brillo cuando
vaya a ajustar los niveles de brillo.Para ajustar el brillo del visor y del tacóme-tro1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “SE-
LECT”.
3. Gire la llave a la posición “ON” y des-
pués de cinco segundos suelte el bo-
tón “SELECT”.
4. Pulse el botón “RESET” para selec-
cionar el nivel de brillo.
5. Pulse el botón “SELECT” para confir- mar el ajuste. El modo de control pasa
al funcionamiento de la luz de cambio.
Para seleccionar el funcionamiento de laluz de cambio1. Pulse el botón “RESET” para selec- cionar uno de los ajustes siguientes
del funcionamiento de la luz de cam-
bio: On: la luz de cambio se enciende
cuando está activada. (Este ajus-
te se selecciona cuando la luz de
cambio permanece encendida). 
Flash: la luz de cambio parpadea
cuando está activada. (Este ajus-
te se selecciona cuando la luz de
cambio parpadea cuatro veces
por segundo).
 Off: la luz de cambio está desac-
tivada; es decir, no se enciende
ni parpadea. (Este ajuste se se-
lecciona cuando la luz de cambio
parpadea una vez cada dos se-
gundos).
2. Pulse el botón “SELECT” para confir- mar el ajuste seleccionado del funcio-
namiento de la luz de cambio. El
modo de control pasa a la función de
ajuste del punto de activación de la luz
de cambio.
Para ajustar el punto de activación de la luz
de cambioNOTAEl punto de activación de la luz de cambio
de marcha puede ajustarse entre 10000
r/min y 18000 r/min. Entre 10000 r/min y
13000 r/min, la luz de cambio de marcha
puede ajustarse en incrementos de 500
r/min. Entre 13000 r/min y 18000 r/min, la
luz de cambio de marcha puede ajustarse
en incrementos de 200 r/min.
1. régimen del punto de activación.
2. mar el ajuste. El modo de control pasa
a la función de ajuste del punto de
desactivación de la luz de cambio.
Para ajustar el punto de desactivación de laluz de cambioNOTAEl margen de desactivación es el mismo
que el margen de activación. No obstante,
asegúrese de ajustar el punto de desacti-
vación a un régimen del motor superior al
de activación, pues de lo contrario la luz de
cambio no se encenderá.1. régimen del punto de desactivación.
2. mar el ajuste. El modo de control pasa
al funcionamiento de brillo de la luz de
cambio.
Para ajustar el brillo de la luz de cambio1. cionar el nivel de brillo de la luz de
cambio.
UBN6SBS0.book Page 15 M onday, October 11, 2021 11:28 AM
