5-2
5
Pour les modèles à blocage de différentiel
FBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17971Témoin de stationnement “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.FBU34562Témoin d’alerte de la température du liquide
de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque la clé
de contact est tournée sur “ ” (contact), ou si le
témoin d’alerte reste allumé, faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
1. Témoin du point mort “N”
2. Témoin de marche arrière “R”
3. Témoin de stationnement “P”
4. Témoin d’alerte de la température du liquide de
refroidissement “ ”
5. Témoin d’alerte de la direction assistée électrique “EPS”
6. Témoin d’alerte de panne moteur “ ”
7. Témoin de transmission à quatre roues motrices “ ”
8. Témoin de blocage du différentiel “ ” 1
2
3 4
6
7
8
5
DIFF.LOCK
UBHT60F0.book Page 2 Wednesday, August 4, 2021 8:25 AM

5-3
5
N.B.Le ventilateur se met en marche ou s’arrête auto-
matiquement en fonction de la température du li-
quide de refroidissement. ATTENTIONFCB02401La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. Ré-
duire la charge comme spécifié.
 Le moteur peut surchauffer si de la boue ou
de la saleté s’est accumulée sur le radiateur.
Nettoyer délicatement le radiateur. (Voir
page 10-1.)
 Une utilisation continue lorsque le témoin
d’alerte est allumé endommage le moteur. FBU27289Témoin d’alerte de panne du moteur “ ”
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si le témoin d’alerte ne s’allume pas lorsque la clé
de contact est tournée sur “ ” (contact), ou si le
témoin d’alerte reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
Pour les modèles sans blocage de différentiel
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est décelé au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué de dia-
gnostic de pannes par un concessionnaire
Yamaha.
Pour les modèles à blocage de différentiel
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, l’écran affiche
un code d’erreur (voir page 5-7). Faire contrôler le
système embarqué de diagnostic de pannes par
un concessionnaire Yamaha.
FBU30572Témoin d’alerte de la direction assistée élec-
trique “EPS” (modèles équipés)
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ ” (contact), puis s’éteint
une fois le moteur en marche. Si le témoin d’alerte
UBHT60F0.book Page 3 Wednesday, August 4, 2021 8:25 AM

5-7
5Pour remettre le totalisateur journalier à zéro, ap-
puyer sur le bouton de sélection “SEL” pendant
une seconde.
N.B.
Le compteur kilométrique se bloque à 99999.
 Le totalisateur journalier se remet à zéro et con-
tinue à compter après 9999.9. Totalisateur d’entretien
Le totalisateur d’entretien affiche la distance par-
courue depuis sa remise à zéro lors du dernier en-
tretien.
Pour remettre le totalisateur d’entretien à zéro, ap-
puyer sur le bouton de sélection “SEL” pendant
une seconde.N.B.Le totalisateur d’entretien se remet à zéro et con-
tinue à compter après 9999.9. Compteur horaire
Le compteur horaire affiche le temps total de
fonctionnement du moteur. Dispositif embarqué de diagnostic de pannes
Ce modèle est équipé d’un dispositif embarqué
de diagnostic de pannes surveillant divers circuits
électriques.
Pour les modèles sans blocage de différentiel
Si un problème est détecté au niveau de l’un de
ces circuits, le témoin d’alerte de panne du mo-
teur s’allume ou clignote.
Le cas échéant, faire contrôler le véhicule par un
concessionnaire Yamaha.
1. Affichage du code d’erreur
2. Témoin d’alerte de panne moteur “ ”
2
DIFF.LOCK
1
UBHT60F0.book Page 7 Wednesday, August 4, 2021 8:25 AM

5-12
5
AVERTISSEMENT
FWB00151Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. FBU2660ACommutateur du système d’entraînement On-
Command “2WD/4WD”
Arrêter le véhicule et pousser ce commutateur
pour passer du mode de transmission à deux
roues motrices au mode de transmission à quatre
roues motrices, ou vice versa. Sélectionner le
mode de traction approprié au type de terrain et
aux conditions de conduite.
“2WD” (deux roues motrices) : la puissance est
transmise aux roues arrière seulement, ce qui
permet une conduite plus souple et des écono-
mies de carburant.
 “4WD” (quatre roues motrices) : la puissance
est transmise aux roues avant et arrière, fournis-
sant un supplément de traction.
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
UBHT60F0.book Page 12 Wednesday, August 4, 2021 8:25 AM

5-20
5
N.B.Vérifier que l’embout du tuyau de la pompe à car-
burant présente le même repère d’identification
du carburant. Au sujet du carburant recommandé
Ce modèle de moteur a été conçu pour utiliser de
l’essence ordinaire sans plomb. L’indice d’octane
recherche doit être de 91 minimum. Si un cogne-
ment ou un cliquetis survient, faire l’essai avec
une essence de marque différente ou d’un indice
d’octane supérieur.
N.B.L’essence à l’éthanol peut être utilisée lorsque la
concentration en éthanol ne dépasse pas 10 %
(E10). L’essence au méthanol n’est pas recom-
mandée. En effet, elle risque d’endommager le
système d’alimentation en carburant ou de réduire
les performances du véhicule. ATTENTIONFCB00071Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement.
1. EN228 repère d’identification du carburant
1
E5
E10
UBHT60F0.book Page 20 Wednesday, August 4, 2021 8:25 AM

6-8
6Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec le VTT sont
conçus pour les capacités de performance du vé-
hicule et de sorte à offrir la meilleure combinaison
de maniabilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peuvent ne
pas être adéquats.
FBU19841Visserie du châssisS’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19851Instruments, éclairage et commandesS’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.
Avant :
Fabricant/modèle :CHENG SHIN/CU905
Taille : AT 2 5 x 8 - 1 2
Arrière : Fabricant/modèle :CHENG SHIN/CU906
Taille : AT25x10-12
Pression d’assise maximum : Avant250 kPa (2.5 kgf/cm², 36 psi)
Arrière 250 kPa (2.5 kgf/cm², 36 psi)
UBHT60F0.book Page 8 Wednesday, August 4, 2021 8:25 AM

7-2
7
Sur les modèles équipés de la direction as-
sistée, le témoin d’alerte de direction assis-
tée électrique doit s’allumer et rester al-
lumé jusqu’au démarrage du moteur.
ATTENTIONFCB00826Pour éviter tout dommage éventuel, ne pas uti-
liser le véhicule tout-terrain si un témoin
d’alerte ne fonctionne pas tel que décrit ci-
dessus. 2. Actionner la pédale de frein, puis engager le
point mort ou la position de stationnement.
Le témoin correspondant devrait s’allumer. Si
le témoin ne s’allume pas, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.
3. Actionner le levier de frein arrière ou la pédale de frein.
4. Relâcher le papillon des gaz, puis appuyer sur le contacteur du démarreur pour faire dé-
marrer le moteur à l’aide du démarreur. Relâ-
cher le contacteur du démarreur une fois que
le moteur a démarré.
N.B.Si le moteur ne démarre pas, relâcher le contac-
teur du démarreur. Attendre quelques secondes
avant d’actionner de nouveau le démarreur, afin
de laisser la tension de la batterie se rétablir. Ne
pas actionner le démarreur pendant plus de 10 se-
condes d’affilée. ATTENTIONFCB00164En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid ! FBU36230Fonctionnement du sélecteur de mar-
che et conduite en marche arrièreATTENTIONFCB03330Ne pas changer de rapport sans attendre l’im-
mobilisation complète et le retour du moteur à
un régime de ralenti normal. Le moteur ou la
transmission risquent d’être endommagés.
UBHT60F0.book Page 2 Wednesday, August 4, 2021 8:25 AM

8-18
8

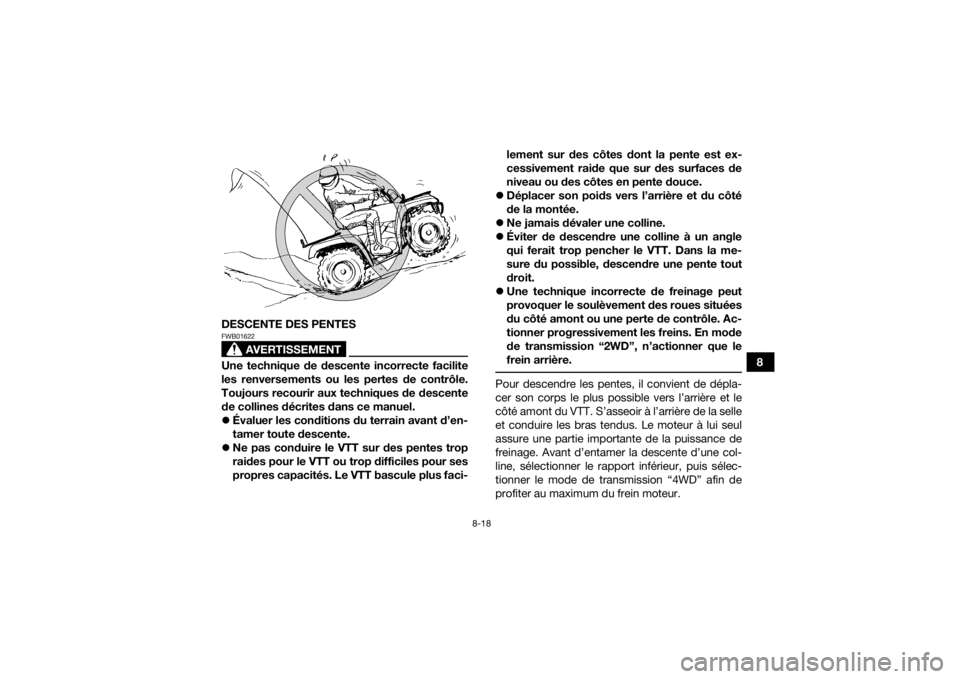

DESCENTE DES PENTES
AVERTISSEMENT
FWB01622Une technique de descente incorrecte facilite
les renversements ou les pertes de contrôle.
Toujours recourir aux techniques de descente
de collines décrites dans ce manuel.

Évaluer les conditions du terrain avant d’en-
tamer toute descente.
 Ne pas conduire le VTT sur des pentes trop
raides pour le VTT ou trop difficiles pour ses
propres capacités. Le VTT bascule plus faci- lement sur des côtes dont la pente est ex-
cessivement raide que sur des surfaces de
niveau ou des côtes en pente douce.
 Déplacer son poids vers l’arrière et du côté
de la montée.
 Ne jamais dévaler une colline.
 Éviter de descendre une colline à un angle
qui ferait trop pencher le VTT. Dans la me-
sure du possible, descendre une pente tout
droit.
 Une technique incorrecte de freinage peut
provoquer le soulèvement des roues situées
du côté amont ou une perte de contrôle. Ac-
tionner progressivement les freins. En mode
de transmission “2WD”, n’actionner que le
frein arrière.
Pour descendre les pentes, il convient de dépla-
cer son corps le plus possible vers l’arrière et le
côté amont du VTT. S’asseoir à l’arrière de la selle
et conduire les bras tendus. Le moteur à lui seul
assure une partie importante de la puissance de
freinage. Avant d’entamer la descente d’une col-
line, sélectionner le rapport inférieur, puis sélec-
tionner le mode de transmission “4WD” afin de
profiter au maximu m du frein moteur.
UBHT60F0.book Page 18 Wednesday, August 4, 2021 8:25 AM
