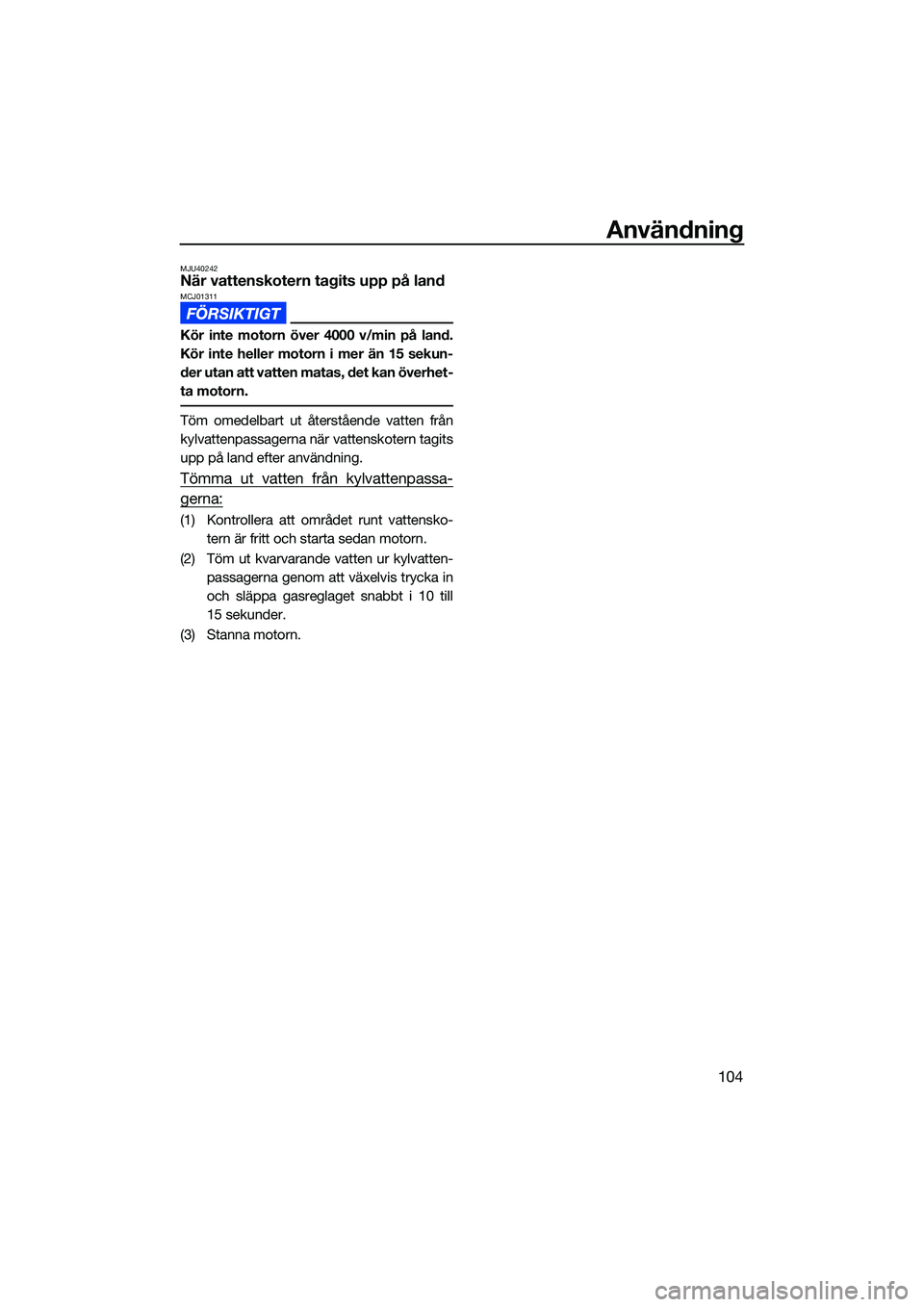

Användning
104
MJU40242När vattenskotern tagits upp på landMCJ01311
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan överhet-
ta motorn.
Töm omedelbart ut återstående vatten från
kylvattenpassagerna när vattenskotern tagits
upp på land efter användning.
Tömma ut vatten från kylvattenpassa-
gerna:
(1) Kontrollera att området runt vattensko-tern är fritt och starta sedan motorn.
(2) Töm ut kvarvarande vatten ur kylvatten- passagerna genom att växelvis trycka in
och släppa gasreglaget snabbt i 10 till
15 sekunder.
(3) Stanna motorn.
UF3X73M0.book Page 104 Thursday, September 23, 2021 10:53 AM

Skötsel och förvaring
105
MJU37148
Skötsel efter användningMWJ00332
Placera alltid vattenskotern upprätt i hori-
sontalt läge när den förvaras, annars kan
bränsle läcka ut i motorn eller i motorrum-
met vilket kan utgöra en brandrisk.
När du har använt vattenskotern ska den tas
upp ur vattnet, rengöras och förvaras. Om du
lämnar vattenskotern i vattnet under längre
perioder kommer den normala förslitningen
på jetpumpen och skrovet att gå fortare. Ma-
rina organismer och korrosion är några av de
faktorer som kan förkorta livslängden på
många vattenskoterkomponenter.
MJU42771Spolning av kylvattenpassagerMCJ01880
Kör inte motorn över 4000 v/min på land.
Kör inte heller motorn i mer än 15 sekun-
der utan att vatten matas, det kan över-
hetta motorn.
Spola kylvattenpassagerna för att för-
hindra att de täpps till av salt, sand och
smuts.
(1) Placera vattenskotern i vågrätt läge.
(2) Ta bort sätena och det löstagbara, vat-tentäta förvaringsutrymmet. (Information
om att ta bort och montera sätet finns på
sidan 69 och information om det löstag-
bara, vattentäta förvaringsutrymmet
finns på sidan 75.)
(3) Öppna förvaringsutrymmet i aktern. (In- formation om förvaringsutrymmet i ak-
tern finns på sidan 74.)
(4) Anslut slangadaptern till en trädgårds- slang. (5) Lossa locket på slanganslutningen och
ta bort den. Sätt in slangadaptern i
slanganslutningen genom att trycka in
och vrida på den tills den sitter fast or-
dentligt.
(6) Anslut trädgårdsslangen till en vatten- kran.
(7) Kontrollera att området runt vattensko- tern är fritt och starta sedan motorn. När
motorn startar ska du omgående slå på
vattenförsörjningen så att vatten flödar
konstant från jetmunstycket.
1Slangadapter
2 Trädgårdsslang
1 Anslutning för spolningsslang
2 Lock till anslutning för spolningsslang
3 Slangadapter
12
2
1
3
UF3X73M0.book Page 105 Thursday, September 23, 2021 10:53 AM

Skötsel och förvaring
106
(8) Kör motorn på tomgång i cirka 3 minuteroch observera motorns tillstånd. Om
motorn stannar under spolningen ska du
omedelbart stänga av vattenförsörjning-
en och utföra proceduren igen från steg
7. FÖRSIKTIGT: Mata inte vatten till
kylvattenpassagerna när motorn inte
är igång. Vattnet kan flöda tillbaka ge-
nom ljuddämparen in i motorn och or-
saka allvarliga skador på motorn.
[MCJ00123]
(9) Stäng av vattenförsörjningen.
(10) Töm ut kvarvarande vatten ur kylvatten- passagerna genom att växelvis trycka in
och släppa gasreglaget snabbt i 10 till 15
sekunder.
(11) Stanna motorn.
(12) Ta bort slangadaptern och sätt sedan fast slanganslutningens lock ordentligt
genom att dra åt tills det tar stopp.
(13) Stäng förvaringsutrymmet i aktern.
(14) Montera ordentligt tillbaka det löstagba- ra, vattentäta förvaringsutrymmet och
sätena i sina ursprungslägen.
MJU33736Rengöra vattenskotern
(1) Ta bort sätena. (Information om att tabort och montera sätet finns på sidan
69.)
(2) Skölj motorn och motorrummet med en liten mängd vatten. FÖRSIKTIGT: An-vänd inte högtryckstvätt när motorn
eller motorrummet sköljs av eftersom
allvarliga motorskador kan uppstå.
[MCJ00572]
(3) Dränera ut vattnet från motorrummet.
(Information om att tömma ut slagvatten
finns på sidan 81.)
(4) Torka av motorn och motorrummet med en torr trasa.
(5) Skölj skrovet, däcket och jetpumpen med rent vatten.
(6) Torka skrovet, däcket och jetpumpen med en torr trasa.
(7) Torka av alla vinyl- och gummidelar som säten och motorrummets tätningar med
ett skyddsmedel för vinyl.
(8) För att minimera korrosion ska metallde- larna på skrovet, däcket och motorn
sprayas med rostskyddsmedel.
(9) Låt motorrummet lufttorka helt innan du monterar sätena.
(10) Montera sätena ordentligt i sina ur- sprungslägen.
MJU3368DBatteriskötsel
Om vattenskotern inte kommer att användas
på mer än en månad ska du ta bort batteriet,
kontrollera det och förvara det på ett svalt
och torrt ställe.
MWJ00794
Batterielektrolyt är giftigt och farligt och
kan orsaka allvarliga brännskador osv.
Elektrolyten innehåller svavelsyra. Undvik
kontakt med hud, ögon och kläder.
Batterier producerar explosiva gaser. Håll
gnistor, lågor, cigaretter osv. borta. Om du
använder eller laddar batteriet i ett slutet
utrymme ska du se till att det är väl venti-
lerat. Skydda alltid ögonen när du arbetar
i närheten av batterier.
UF3X73M0.book Page 106 Thursday, September 23, 2021 10:53 AM

Skötsel och förvaring
107
Förvaras utom räckhåll för barn.
Motgift
Utvärtes: Skölj med vatten.
Invärtes: Drick stora mängder vatten eller
mjölk. Drick därefter magnesiumhydroxid,
vispade ägg eller vegetabilisk olja. Kon-
takta läkare omedelbart.
Ögon: Spola med vatten i 15 minuter och
uppsök därefter läkarhjälp.
Ta bort batteriet:
(1) Koppla bort den negativa (–) batterika-beln.
(2) Koppla bort den positiva (+) batterika- beln.
(3) Lossa batteriremmarna och ta bort bat- teriet från vattenskotern.
Kontrollera batteriet
Kontrollera att batterihöljet inte är skadat.
Kontrollera att batteripo lerna inte är korro-
derade eller skadade.
Kontrollera batterispänningen och ladda
batteriet
Vi rekommenderar att en Yamaha-återförsäl-
jare kontrollerar batterispänningen och lad-
dar batteriet. Låt en Yamaha-återförsäljare
ladda batteriet så fort som möjligt om det ver-
kar urladdat. Tänk på att batteriet laddas ur
snabbare om farkosten är utrustad med elek- triska tillbehör som tillval.
FÖRSIKTIGT: En
särskild batteriladdare (med konstant
spänning) krävs för att ladda ett VRLA-
batteri (ventilreglerat blybatteri). Om du
använder en vanlig batteriladdare kan bat-
teriet ta skada.
[MCJ02810]
Kontrollera batteriremmarna
Kontrollera att batteriremmarna inte är ska-
dade.
Förvara batteriet:
(1) Rengör batterihöljet med rent vatten.
(2) Om batteripolerna är smutsiga eller rosti- ga ska du rengöra dem med en stålbor-
ste.
(3) Stryk på vattentåligt fett på batteripoler- na.
1Negativ (–) batteripol: Svart kabel
2 Batterirem
3 Positiv (+) batteripol: Röd kabel
1
23
1
Batterirem
1 Batteripol
1
1
UF3X73M0.book Page 107 Thursday, September 23, 2021 10:53 AM

Skötsel och förvaring
108
(4) Förvara batteriet på en sval, torr plats.FÖRSIKTIGT: Batteriet kan få perma-
nenta skador om det förvaras i urlad-
dat skick. Kontrollera batteriet
regelbundet.
[MCJ00103]
Montera batteriet:
(1) Placera batteriet i batteriutrymmet och haka fast remmarna i hållarna.
(2) Anslut den positiva (+) batterikabeln (röd) till den positiva (+) batteripolen.
FÖRSIKTIGT: De elektriska delarna
kommer att skadas om batterikablar-
na kastas om.
[MCJ00262]
(3) Anslut den negativa (–) batterikabeln (svart) till den negativa (–) batteripolen.
(4) Kontrollera att batteriet är ordentligt monterat.
MJU33495
LångtidsförvaringMWJ00332
Placera alltid vattenskotern upprätt i hori-
sontalt läge när den förvaras, annars kan
bränsle läcka ut i motorn eller i motorrum-
met vilket kan utgöra en brandrisk.
Vid en längre tids förvaring, till exempel under
vintern, måste förebyggande underhåll utfö-
ras för att skydda mot försämring. Vi rekom-
menderar att en Ya maha-återförsäljare
underhåller vattenskotern före förvaringen.
Följande procedurer kan dock utföras av
ägaren.
MJU40763Rengöring
(1) Spola kylvattenpassagerna. (Information om att spola kylvattenpassagerna finns
på sidan 105.)
OBS
Om vattenskotern ska förvaras under en
längre tid, till exempe l under vintern, ska du
fylla tanken med färsk bensin och tillsätta
bränslestabiliseringsmedel och konditione-
ringsmedel i bränsletanken enligt tillverka-
rens instruktioner innan du startar motorn.
(2) Rengör vattenskotern. (Information om att rengöra vattenskotern finns på sidan
106.)
Vaxa skrovet med vax som inte innehål-
ler slipmedel.
MJU44741Smörjning
Rörliga delar ska smörjas med vattentåligt
fett så att de glider eller roterar obehindrat.
Rekommenderat vattentåligt fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
Rekommenderat vattentåligt fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3X73M0.book Page 108 Thursday, September 23, 2021 10:53 AM

Skötsel och förvaring
109
Styrkabel (jetmunstyckets ände), elektrisk
trimstång (jetmunstyckets ände) och kulled
OBS
Koppla loss den elektriska trimstången från
kulleden före smörjning.
Växelstång (backningsklaffens ände) och
kulled
OBS
Koppla loss växelstången från kulleden före
smörjning.
MJU40812Rostskyddsbehandling
Spraya rostskyddsmedel på metalldelarna på
skrovet, däcket och motorn.
Låt en Yamaha-återförsäljare rostskyddsbe-
handla de interna motordelarna.
UF3X73M0.book Page 109 Thursday, September 23, 2021 10:53 AM

Underhåll
110
MJU3376A
Underhåll
Regelbundna kontroller och smörjning ser till
att vattenskotern är i trafiksäkert och gott
skick. Kom därför ihåg att utföra det regel-
bundna underhållet. Vattenskoterns ägare
ansvarar för säkerheten. Rätt underhåll måste
utföras för att hålla avgasutsläppen och ljud-
nivåerna inom bestämmelsernas gränser. De
viktigaste punkterna för kontroll och smörj-
ning av vattenskotern beskrivs på sidorna
som följer.
Kontakta en Yamaha-återförsäljare för
Yamaha-originaldelar och tillbehör som kon- struerats för din vattenskoter.
Kom ihåg att fel som orsakats av att delar el-
ler tillbehör som kvalitetsmässigt inte mot-
svarar Yamaha-originaldelar inte täcks av
garantin.
Underhåll, byte eller reparation av delar
och system i emissionsregleringssyste-
met kan utföras av en marin SI-verkstad
eller person. Garantireparationer måste
utföras av en auktoriserad Yamaha-mari-
nåterförsäljare.
MWJ00312
Kom ihåg att stänga av motorn när under-
håll utförs om inte annat anges. Om du
inte är bekant med underhåll av maskiner
ska arbetet utföras av en Yamaha-återför-
säljare eller annan kvalificerad mekaniker.
MJU42023Ta bort och montera motorhuven
Motorhuven kan tas bort.
Ta bort motorhuven:
(1) Ta bort sätena. (Information om att ta bort och montera sätet finns på sidan
69.)
(2) Ta bort motorhuvens skruvar. (3) Lyft upp motorhuven och ta bort den.
Montera motorhuven:
(1) Sätt tillbaks motorhuven i ursprungsläget
och tryck ned den.
(2) Montera motorhuvens skruvar.
(3) Montera sätena ordentligt i sina ur- sprungslägen.
1Motorhuvens skruv
1 Motorhuv
1
1
UF3X73M0.book Page 110 Thursday, September 23, 2021 10:53 AM

Underhåll
111
MJU43103Tabell över regelbundet underhåll
Tabellen över regelbundet underhåll innehåller allmänna riktlinjer för regelbundet underhåll.
Låt en Yamaha-återförsäljare utfö ra kontrollerna i tabellen som följer. Underhåll kanske måste
utföras oftare beroende på användningsförhållandena. Kontakta en Yamaha-återförsäljare om
du har frågor.
“  ”-markeringen visar att delen ska kontrolleras och underhållas av en Yamaha-återförsäljare.
Del AnvändningInledan-
de Sedan efter
Sida
10 tim-
mar 50 tim-
mar el- ler 12
måna- der *1 100 tim-
mar el- ler 12
måna- der *1 200 tim-
mar el- ler 24
måna- der *1
Bränsleledning Kontrollera bränsleslang-
ar och klämmor

—
Tanklock/vattenav-
skiljare Kontrollera efter sprickor
och deformering på O-
ringarna

—
Bränsletank Kontrollera monteringen
och byglarna

—
Vatteninloppets sil Kontrollera efter tilltäpp-
ning och skador

—
Kylvattenslangar Kontrollera efter skador
och läckage och kontrol-
lera klämmorna 
—
Motorolja Byt ut  113
Oljefilter Byt ut 113
Mellanliggande hus Smörj —
Tändstift Kontrollera  —
Batteri Kontrollera laddningssta-
tus, poler och remmar

—
Batterikablar Kontrollera anslutningarna —
Huvudstyrning Kontrollera funktion och
efter glapp

—
Styrkabel Kontrollera utsidan och
anslutningarna samt
smörj 
—
Elektrisk trimstång Kontrollera utsidan och
anslutningarna samt
smörj 
—
Växelstång och
backningsklaff Kontrollera utsidan och
anslutningarna samt
smörj

—
Luftfilter Kontrollera efter skador
och smuts

—
UF3X73M0.book Page 111 Thursday, September 23, 2021 10:53 AM
