2022 TOYOTA PROACE VERSO EV ESP

4

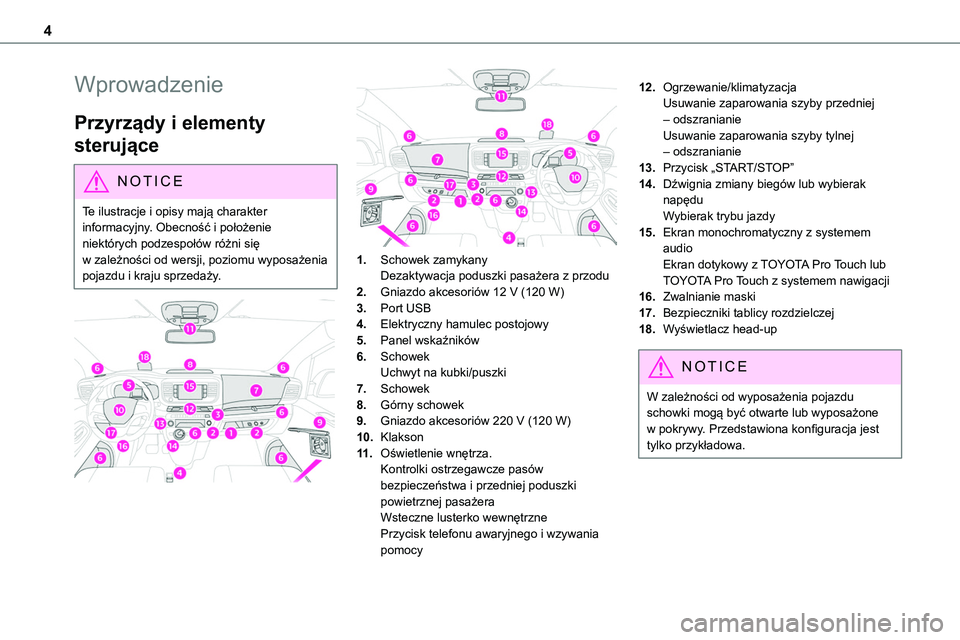

Wprowadzenie
Przyrządy i elementy
sterujące
NOTIC E
Te ilustracje i opisy mają charakter informacyjny. Obecność i położenie niektórych podzespołów różni się w zależności od wersji, poziomu wyposażenia pojazdu i kraju sprzedaży.



1.Schowek zamykanyDezaktywacja poduszki pasażera z przodu
2.Gniazdo akcesoriów 12 V (120 W)
3.Port USB
4.Elektryczny hamulec postojowy
5.Panel wskaźników
6.SchowekUchwyt na kubki/puszki
7.Schowek
8.Górny schowek
9.Gniazdo akcesoriów 220 V (120 W)
10.Klakson
11 .Oświetlenie wnętrza.Kontrolki ostrzegawcze pasów bezpieczeństwa i przedniej poduszki powietrznej pasażeraWsteczne lusterko wewnętrznePrzycisk telefonu awaryjnego i wzywania pomocy
12.Ogrzewanie/klimatyzacjaUsuwanie zaparowania szyby przedniej – odszranianieUsuwanie zaparowania szyby tylnej – odszranianie
13.Przycisk „START/STOP”
14.Dźwignia zmiany biegów lub wybierak napęduWybierak trybu jazdy
15.Ekran monochromatyczny z systemem audioEkran dotykowy z TOYOTA Pro Touch lub TOYOTA Pro Touch z systemem nawigacji
16.Zwalnianie maski
17.Bezpieczniki tablicy rozdzielczej
18.Wyświetlacz head-up
NOTIC E
W zależności od wyposażenia pojazdu schowki mogą być otwarte lub wyposażone w pokrywy. Przedstawiona konfiguracja jest
tylko przykładowa.

41
Dostęp
2

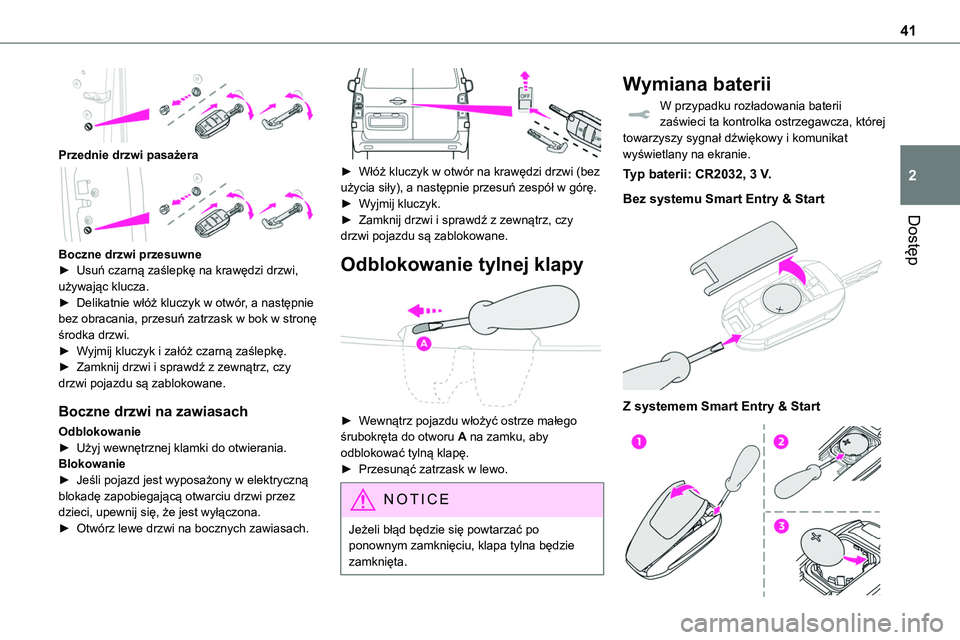

Przednie drzwi pasażera

Boczne drzwi przesuwne► Usuń czarną zaślepkę na krawędzi drzwi, używając klucza.► Delikatnie włóż kluczyk w otwór, a następnie bez obracania, przesuń zatrzask w bok w stronę środka drzwi.► Wyjmij kluczyk i załóż czarną zaślepkę.► Zamknij drzwi i sprawdź z zewnątrz, czy drzwi pojazdu są zablokowane.
Boczne drzwi na zawiasach
Odblokowanie► Użyj wewnętrznej klamki do otwierania.Blokowanie► Jeśli pojazd jest wyposażony w elektryczną blokadę zapobiegającą otwarciu drzwi przez dzieci, upewnij się, że jest wyłączona.► Otwórz lewe drzwi na bocznych zawiasach.

► Włóż kluczyk w otwór na krawędzi drzwi (bez użycia siły), a następnie przesuń zespół w górę.► Wyjmij kluczyk.► Zamknij drzwi i sprawdź z zewnątrz, czy drzwi pojazdu są zablokowane.
Odblokowanie tylnej klapy

► Wewnątrz pojazdu włożyć ostrze małego śrubokręta do otworu A na zamku, aby odblokować tylną klapę.► Przesunąć zatrzask w lewo.
NOTIC E
Jeżeli błąd będzie się powtarzać po ponownym zamknięciu, klapa tylna będzie zamknięta.
Wymiana baterii
W przypadku rozładowania baterii zaświeci ta kontrolka ostrzegawcza, której towarzyszy sygnał dźwiękowy i komunikat wyświetlany na ekranie.
Typ baterii: CR2032, 3 V.
Bez systemu Smart Entry & Start

Z systemem Smart Entry & Start

53
Dostęp
2

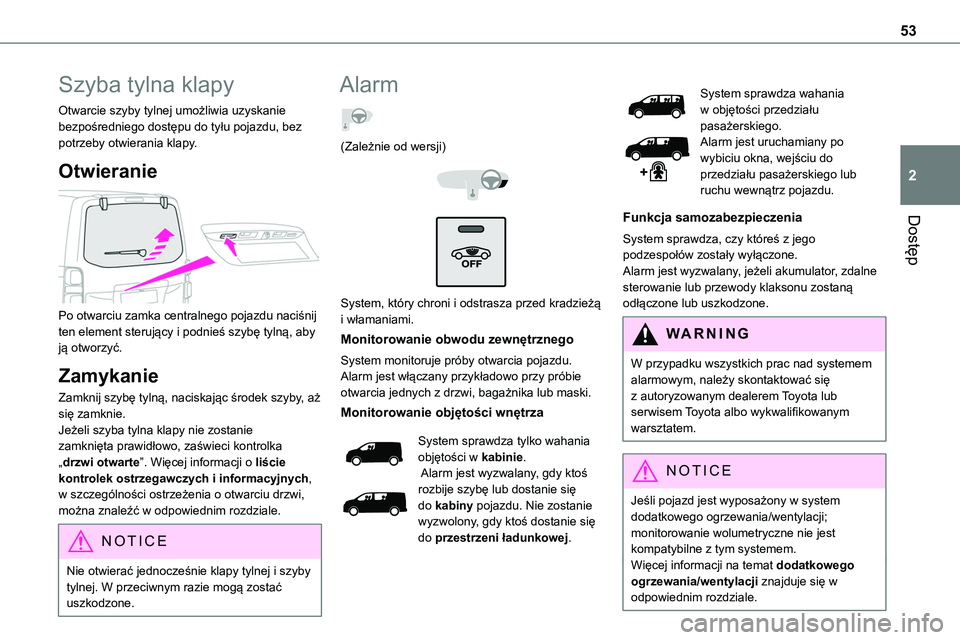

Szyba tylna klapy
Otwarcie szyby tylnej umożliwia uzyskanie bezpośredniego dostępu do tyłu pojazdu, bez potrzeby otwierania klapy.
Otwieranie

Po otwarciu zamka centralnego pojazdu naciśnij ten element sterujący i podnieś szybę tylną, aby ją otworzyć.
Zamykanie
Zamknij szybę tylną, naciskając środek szyby, aż się zamknie.Jeżeli szyba tylna klapy nie zostanie zamknięta prawidłowo, zaświeci kontrolka „drzwi otwarte”. Więcej informacji o liście kontrolek ostrzegawczych i informacyjnych, w szczególności ostrzeżenia o otwarciu drzwi, można znaleźć w odpowiednim rozdziale.
NOTIC E
Nie otwierać jednocześnie klapy tylnej i szyby tylnej. W przeciwnym razie mogą zostać uszkodzone.
Alarm
(Zależnie od wersji)


System, który chroni i odstrasza przed kradzieżą i włamaniami.
Monitorowanie obwodu zewnętrznego
System monitoruje próby otwarcia pojazdu.Alarm jest włączany przykładowo przy próbie otwarcia jednych z drzwi, bagażnika lub maski.
Monitorowanie objętości wnętrza
System sprawdza tylko wahania objętości w kabinie. Alarm jest wyzwalany, gdy ktoś rozbije szybę lub dostanie się do kabiny pojazdu. Nie zostanie wyzwolony, gdy ktoś dostanie się
do przestrzeni ładunkowej.
System sprawdza wahania w objętości przedziału pasażerskiego.Alarm jest uruchamiany po wybiciu okna, wejściu do przedziału pasażerskiego lub ruchu wewnątrz pojazdu.
Funkcja samozabezpieczenia
System sprawdza, czy któreś z jego podzespołów zostały wyłączone.Alarm jest wyzwalany, jeżeli akumulator, zdalne sterowanie lub przewody klaksonu zostaną odłączone lub uszkodzone.
WARNI NG
W przypadku wszystkich prac nad systemem alarmowym, należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.
NOTIC E
Jeśli pojazd jest wyposażony w system dodatkowego ogrzewania/wentylacji; monitorowanie wolumetryczne nie jest kompatybilne z tym systemem.Więcej informacji na temat dodatkowego ogrzewania/wentylacji znajduje się w odpowiednim rozdziale.

68
Środki ostrożności
dotyczące foteli i kanapy
Nie należy wyjmować zagłówków bez ich schowania; należy je zamocować do wspornika.Upewnić się, że pasażerowie zawsze mają dostęp do pasów bezpieczeństwa i mogą je łatwo zapiąć.Po zajęciu miejsca pasażer powinien
odpowiednio wyregulować zagłówek, a także wyregulować pasy bezpieczeństwa i je zapiąć.
WARNI NG
Upewnić się, że żaden przedmiot lub stopy pasażera nie blokują punktów mocowania ani nie umożliwiają poprawnego zatrzaśnięcia zespołu.
NOTIC E
W przypadku przechowywania foteli i kanapy poza pojazdem należy umieścić je w czystym miejscu, aby uniknąć dostania się ciał obcych do mechanizmu.
NOTIC E
Fotele i kanapy są przeznaczone do użytku wyłącznie w pojeździe. Są wyposażone w mechanizmy i funkcje, które mogą zostać uszkodzone, jeśli fotele i kanapy będą używane nieprawidłowo lub zostaną upuszczone.
Ładowanie bagażu lub
innych przedmiotów za
fotele i kanapę z trzeciego
rzędu

Aby umieścić bagaż na oparciach trzeciego rzędu w pozycji stolika, w pozycję stolika trzeba
również złożyć oparcia drugiego rzędu.

Podczas jazdy pasażer nie może siedzieć w następujących miejscach:– w drugim i trzecim rzędzie na zewnętrznym prawym fotelu, jeśli kanapa jest w pozycji złożonej;– na fotelu środkowym, jeśli zewnętrzny prawy fotel jest w pozycji złożonej;– w trzecim rzędzie, jeśli oparcie z przodu (w drugim rzędzie) jest w pozycji stolika;– w trzecim rzędzie, jeśli fotel/kanapa z przodu (w drugim rzędzie) jest w pozycji złożonej.

89
Łatwość obsługi i komfort
3

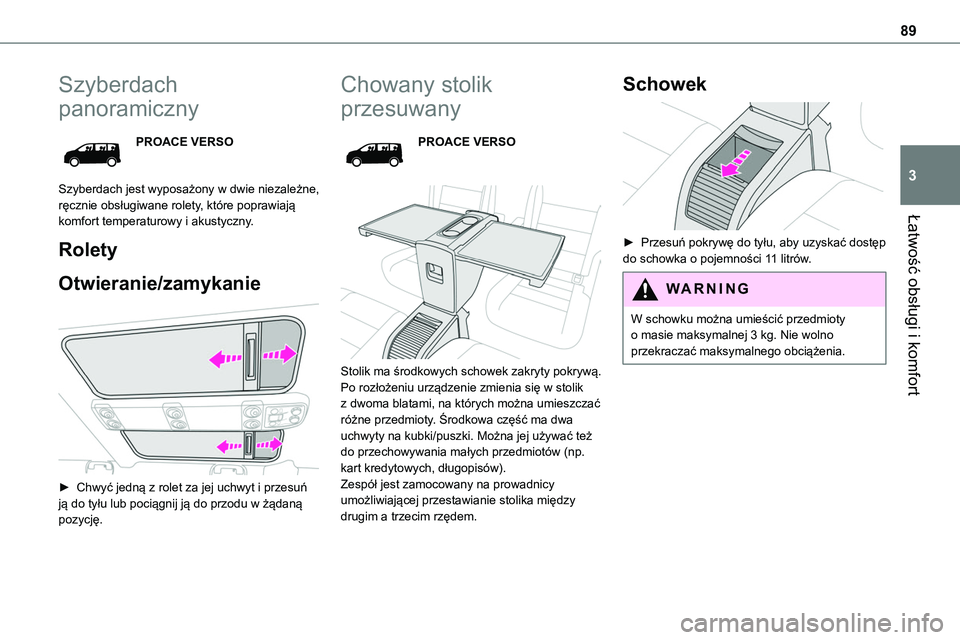

Szyberdach
panoramiczny
PROACE VERSO
Szyberdach jest wyposażony w dwie niezależne, ręcznie obsługiwane rolety, które poprawiają komfort temperaturowy i akustyczny.
Rolety
Otwieranie/zamykanie

► Chwyć jedną z rolet za jej uchwyt i przesuń ją do tyłu lub pociągnij ją do przodu w żądaną pozycję.
Chowany stolik
przesuwany
PROACE VERSO


Stolik ma środkowych schowek zakryty pokrywą. Po rozłożeniu urządzenie zmienia się w stolik z dwoma blatami, na których można umieszczać różne przedmioty. Środkowa część ma dwa uchwyty na kubki/puszki. Można jej używać też do przechowywania małych przedmiotów (np. kart kredytowych, długopisów).Zespół jest zamocowany na prowadnicy umożliwiającej przestawianie stolika między drugim a trzecim rzędem.
Schowek

► Przesuń pokrywę do tyłu, aby uzyskać dostęp do schowka o pojemności 11 litrów.
WARNI NG
W schowku można umieścić przedmioty o masie maksymalnej 3 kg. Nie wolno przekraczać maksymalnego obciążenia.

90
Przesuwanie w przód lub
w tył

► Podnieś dźwignię (bez przekraczania punktu oporu) i przesuń zespół do przodu lub do tyłu.► Zwolnij dźwignię po osiągnięciu żądanej pozycji.► Sprawdź, czy stolik jest zamocowany na prowadnicy. W przeciwnym razie przesuń zespół do następnej pozycji na prowadnicy.
NOTIC E
Stolik można przesuwać zarówno rozłożony, jak i złożony. Aby jednak zapewnić bezpieczeństwo, zaleca się obsługiwanie zespołu w pozycji złożonej.
WARNI NG
Aby zapewnić płynne przesuwanie stolika, należy upewnić się, że żadne przedmioty nie blokują przestrzeni wokół prowadnicy na podłodze.Przed przystąpieniem do przesuwania stolika upewnić się, że nie ma na nim żadnych przedmiotów.
Rozkładanie

► Użyj dźwigni na górze i pociągnij stolik w górę, aż zatrzaśnie się na miejscu.► Pociągnij każdy blat stolika w górę do oporu, a następnie obróć je na boki w pozycję poziomą.
Składanie
► Podnieś każdy blat stolika, pokonując punkt oporu, aby ustawić je w pozycji pionowej.► Przesuń blaty stolika w dół w jego obudowę, aż zatrzasną się na miejscu.

► Przesuń dźwignię, a następnie przechyl stolik w dół, aż zatrzaśnie się na miejscu.
WARNI NG
Przed złożeniem blatów stolika należy sprawdzić, czy są czyste. Przed przechyleniem stolika sprawdzić, czy dwa blaty stolika są prawidłowo zamocowane w dolnej pozycji, a także, czy w uchwycie na kubki nie ma żadnych przedmiotów (takich jak puszka, czy też długopis).

91
Łatwość obsługi i komfort
3

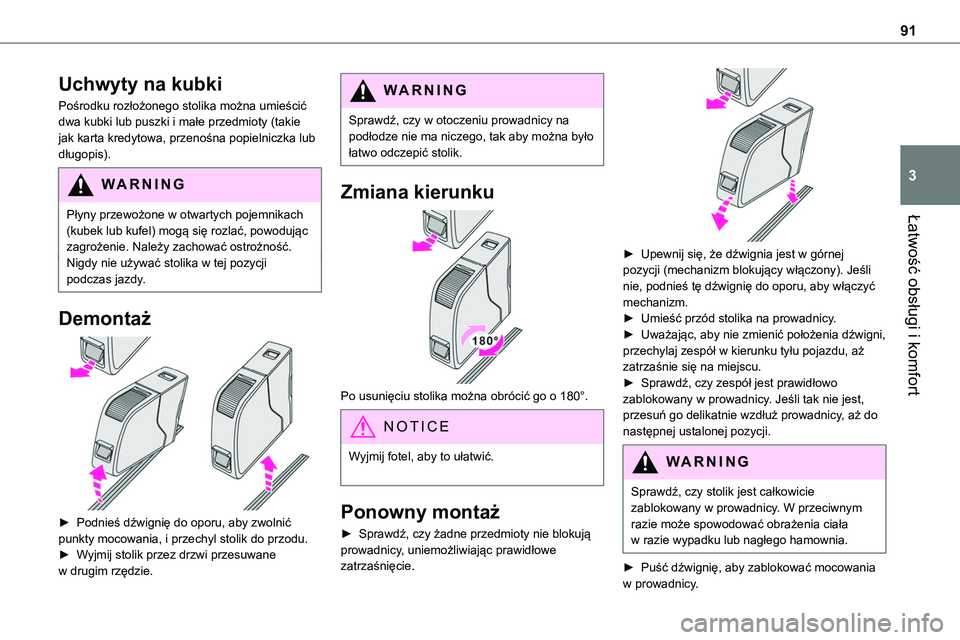

Uchwyty na kubki
Pośrodku rozłożonego stolika można umieścić dwa kubki lub puszki i małe przedmioty (takie jak karta kredytowa, przenośna popielniczka lub długopis).
WARNI NG
Płyny przewożone w otwartych pojemnikach (kubek lub kufel) mogą się rozlać, powodując zagrożenie. Należy zachować ostrożność.Nigdy nie używać stolika w tej pozycji podczas jazdy.
Demontaż

► Podnieś dźwignię do oporu, aby zwolnić punkty mocowania, i przechyl stolik do przodu. ► Wyjmij stolik przez drzwi przesuwane w drugim rzędzie.
WARNI NG
Sprawdź, czy w otoczeniu prowadnicy na podłodze nie ma niczego, tak aby można było łatwo odczepić stolik.
Zmiana kierunku

Po usunięciu stolika można obrócić go o 180°.
NOTIC E
Wyjmij fotel, aby to ułatwić.
Ponowny montaż
► Sprawdź, czy żadne przedmioty nie blokują prowadnicy, uniemożliwiając prawidłowe zatrzaśnięcie.

► Upewnij się, że dźwignia jest w górnej pozycji (mechanizm blokujący włączony). Jeśli nie, podnieś tę dźwignię do oporu, aby włączyć mechanizm.► Umieść przód stolika na prowadnicy.► Uważając, aby nie zmienić położenia dźwigni, przechylaj zespół w kierunku tyłu pojazdu, aż zatrzaśnie się na miejscu.► Sprawdź, czy zespół jest prawidłowo zablokowany w prowadnicy. Jeśli tak nie jest, przesuń go delikatnie wzdłuż prowadnicy, aż do
następnej ustalonej pozycji.
WARNI NG
Sprawdź, czy stolik jest całkowicie zablokowany w prowadnicy. W przeciwnym razie może spowodować obrażenia ciała w razie wypadku lub nagłego hamownia.
► Puść dźwignię, aby zablokować mocowania w prowadnicy.

127
Bezpieczeństwo
5

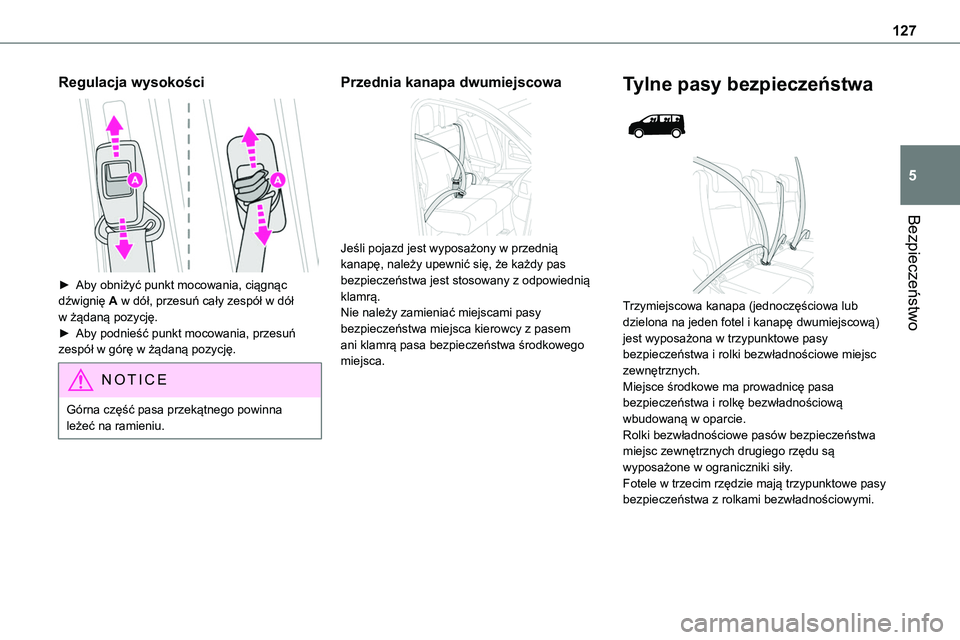

Regulacja wysokości

► Aby obniżyć punkt mocowania, ciągnąc dźwignię A w dół, przesuń cały zespół w dół w żądaną pozycję.► Aby podnieść punkt mocowania, przesuń zespół w górę w żądaną pozycję.
NOTIC E
Górna część pasa przekątnego powinna leżeć na ramieniu.
Przednia kanapa dwumiejscowa

Jeśli pojazd jest wyposażony w przednią kanapę, należy upewnić się, że każdy pas bezpieczeństwa jest stosowany z odpowiednią klamrą.Nie należy zamieniać miejscami pasy bezpieczeństwa miejsca kierowcy z pasem ani klamrą pasa bezpieczeństwa środkowego miejsca.
Tylne pasy bezpieczeństwa


Trzymiejscowa kanapa (jednoczęściowa lub dzielona na jeden fotel i kanapę dwumiejscową) jest wyposażona w trzypunktowe pasy bezpieczeństwa i rolki bezwładnościowe miejsc zewnętrznych.Miejsce środkowe ma prowadnicę pasa bezpieczeństwa i rolkę bezwładnościową wbudowaną w oparcie.Rolki bezwładnościowe pasów bezpieczeństwa miejsc zewnętrznych drugiego rzędu są wyposażone w ograniczniki siły.Fotele w trzecim rzędzie mają trzypunktowe pasy bezpieczeństwa z rolkami bezwładnościowymi.
