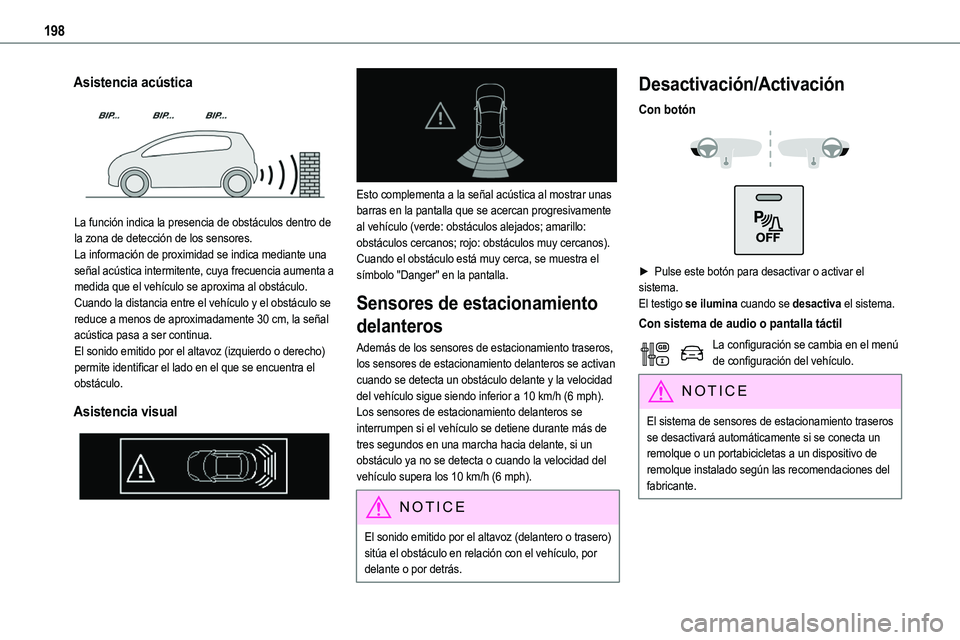

2022 TOYOTA PROACE sensor

198
Asistencia acústica

La función indica la presencia de obstáculos dentro de
la zona de detección de los sensores.La información de proximidad se indica mediante una señal acústica intermitente, cuya frecuencia aumenta a medida que el vehículo se aproxima al obstáculo.Cuando la distancia entre el vehículo y el obstáculo se reduce a menos de aproximadamente 30 cm, la señal acústica pasa a ser continua.El sonido emitido por el altavoz (izquierdo o derecho) permite identificar el lado en el que se encuentra el obstáculo.
Asistencia visual


Esto complementa a la señal acústica al mostrar unas barras en la pantalla que se acercan progresivamente
al vehículo (verde: obstáculos alejados; amarillo: obstáculos cercanos; rojo: obstáculos muy cercanos).Cuando el obstáculo está muy cerca, se muestra el símbolo "Danger" en la pantalla.
Sensores de estacionamiento
delanteros
Además de los sensores de estacionamiento traseros, los sensores de estacionamiento delanteros se activan cuando se detecta un obstáculo delante y la velocidad del vehículo sigue siendo inferior a 10 km/h (6 mph).Los sensores de estacionamiento delanteros se interrumpen si el vehículo se detiene durante más de tres segundos en una marcha hacia delante, si un obstáculo ya no se detecta o cuando la velocidad del vehículo supera los 10 km/h (6 mph).
NOTIC E
El sonido emitido por el altavoz (delantero o trasero) sitúa el obstáculo en relación con el vehículo, por delante o por detrás.
Desactivación/Activación
Con botón


► Pulse este botón para desactivar o activar el sistema.El testigo se ilumina cuando se desactiva el sistema.
Con sistema de audio o pantalla táctil
La configuración se cambia en el menú de configuración del vehículo.
NOTIC E
El sistema de sensores de estacionamiento traseros se desactivará automáticamente si se conecta un remolque o un portabicicletas a un dispositivo de remolque instalado según las recomendaciones del fabricante.

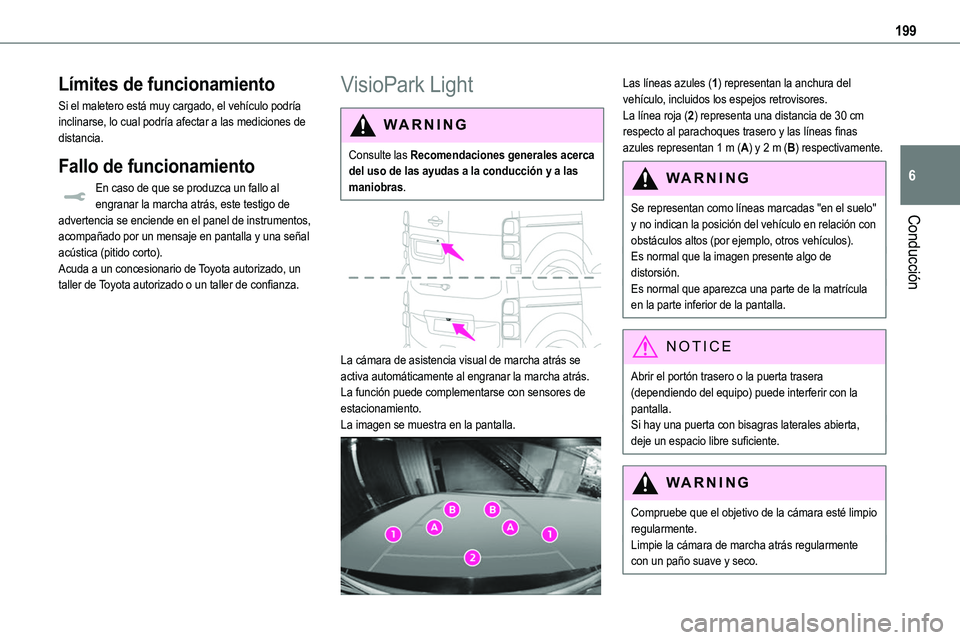

199
Conducción
6
Límites de funcionamiento
Si el maletero está muy cargado, el vehículo podría inclinarse, lo cual podría afectar a las mediciones de distancia.
Fallo de funcionamiento
En caso de que se produzca un fallo al engranar la marcha atrás, este testigo de advertencia se enciende en el panel de instrumentos,
acompañado por un mensaje en pantalla y una señal acústica (pitido corto).Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
VisioPark Light
WARNI NG
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.


La cámara de asistencia visual de marcha atrás se activa automáticamente al engranar la marcha atrás.La función puede complementarse con sensores de estacionamiento.La imagen se muestra en la pantalla.

Las líneas azules (1) representan la anchura del vehículo, incluidos los espejos retrovisores.La línea roja (2) representa una distancia de 30 cm respecto al parachoques trasero y las líneas finas azules representan 1 m (A) y 2 m (B) respectivamente.
WARNI NG
Se representan como líneas marcadas "en el suelo" y no indican la posición del vehículo en relación con obstáculos altos (por ejemplo, otros vehículos).Es normal que la imagen presente algo de distorsión.Es normal que aparezca una parte de la matrícula en la parte inferior de la pantalla.
NOTIC E
Abrir el portón trasero o la puerta trasera (dependiendo del equipo) puede interferir con la pantalla.Si hay una puerta con bisagras laterales abierta, deje un espacio libre suficiente.
WARNI NG
Compruebe que el objetivo de la cámara esté limpio regularmente.Limpie la cámara de marcha atrás regularmente con un paño suave y seco.

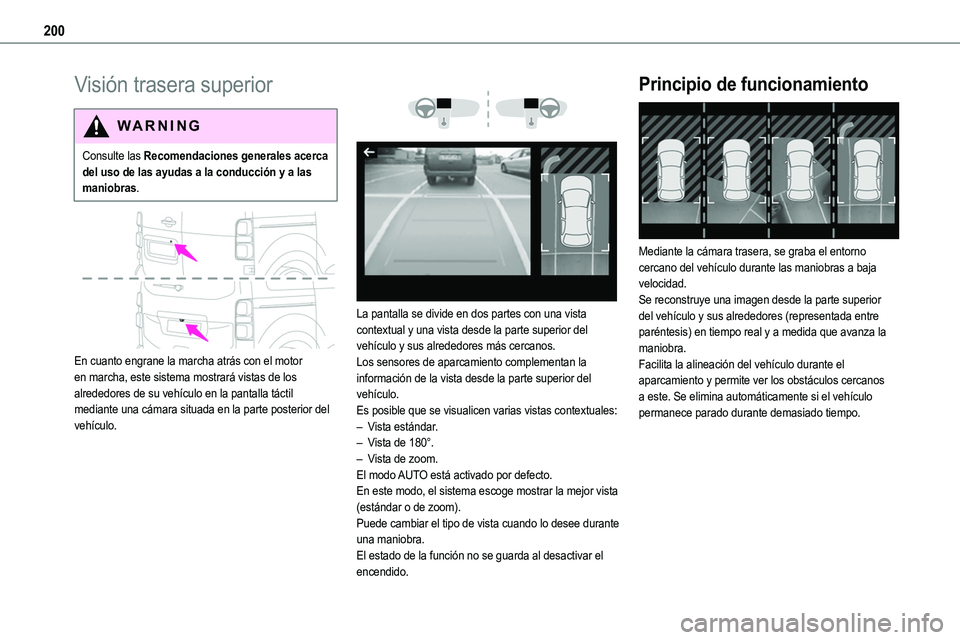

200
Visión trasera superior
WARNI NG
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.


En cuanto engrane la marcha atrás con el motor en marcha, este sistema mostrará vistas de los alrededores de su vehículo en la pantalla táctil mediante una cámara situada en la parte posterior del vehículo.



La pantalla se divide en dos partes con una vista contextual y una vista desde la parte superior del vehículo y sus alrededores más cercanos.Los sensores de aparcamiento complementan la información de la vista desde la parte superior del vehículo.Es posible que se visualicen varias vistas contextuales:– Vista estándar.– Vista de 180°.– Vista de zoom.El modo AUTO está activado por defecto.En este modo, el sistema escoge mostrar la mejor vista (estándar o de zoom).Puede cambiar el tipo de vista cuando lo desee durante una maniobra.El estado de la función no se guarda al desactivar el encendido.
Principio de funcionamiento

Mediante la cámara trasera, se graba el entorno cercano del vehículo durante las maniobras a baja velocidad.Se reconstruye una imagen desde la parte superior del vehículo y sus alrededores (representada entre paréntesis) en tiempo real y a medida que avanza la maniobra.Facilita la alineación del vehículo durante el aparcamiento y permite ver los obstáculos cercanos a este. Se elimina automáticamente si el vehículo permanece parado durante demasiado tiempo.

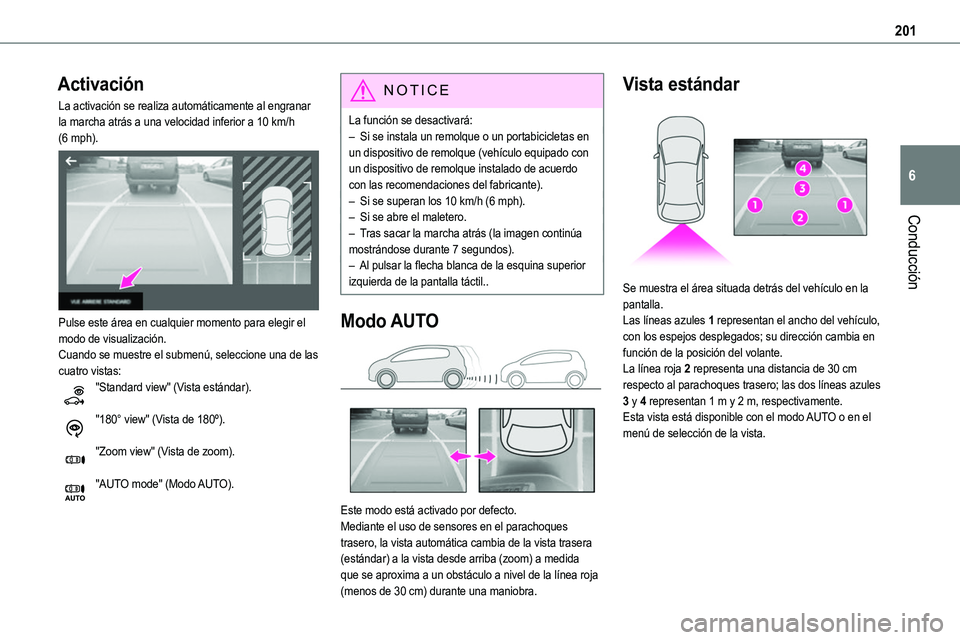

201
Conducción
6
Activación
La activación se realiza automáticamente al engranar la marcha atrás a una velocidad inferior a 10 km/h (6 mph).

Pulse este área en cualquier momento para elegir el modo de visualización.Cuando se muestre el submenú, seleccione una de las cuatro vistas:"Standard view" (Vista estándar).
"180° view" (Vista de 180º).
"Zoom view" (Vista de zoom).
"AUTO mode" (Modo AUTO).
NOTIC E
La función se desactivará:– Si se instala un remolque o un portabicicletas en un dispositivo de remolque (vehículo equipado con un dispositivo de remolque instalado de acuerdo con las recomendaciones del fabricante).– Si se superan los 10 km/h (6 mph).– Si se abre el maletero.
– Tras sacar la marcha atrás (la imagen continúa mostrándose durante 7 segundos).– Al pulsar la flecha blanca de la esquina superior izquierda de la pantalla táctil..
Modo AUTO

Este modo está activado por defecto.Mediante el uso de sensores en el parachoques trasero, la vista automática cambia de la vista trasera (estándar) a la vista desde arriba (zoom) a medida que se aproxima a un obstáculo a nivel de la línea roja (menos de 30 cm) durante una maniobra.
Vista estándar

Se muestra el área situada detrás del vehículo en la pantalla.Las líneas azules 1 representan el ancho del vehículo, con los espejos desplegados; su dirección cambia en función de la posición del volante.La línea roja 2 representa una distancia de 30 cm respecto al parachoques trasero; las dos líneas azules 3 y 4 representan 1 m y 2 m, respectivamente.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.

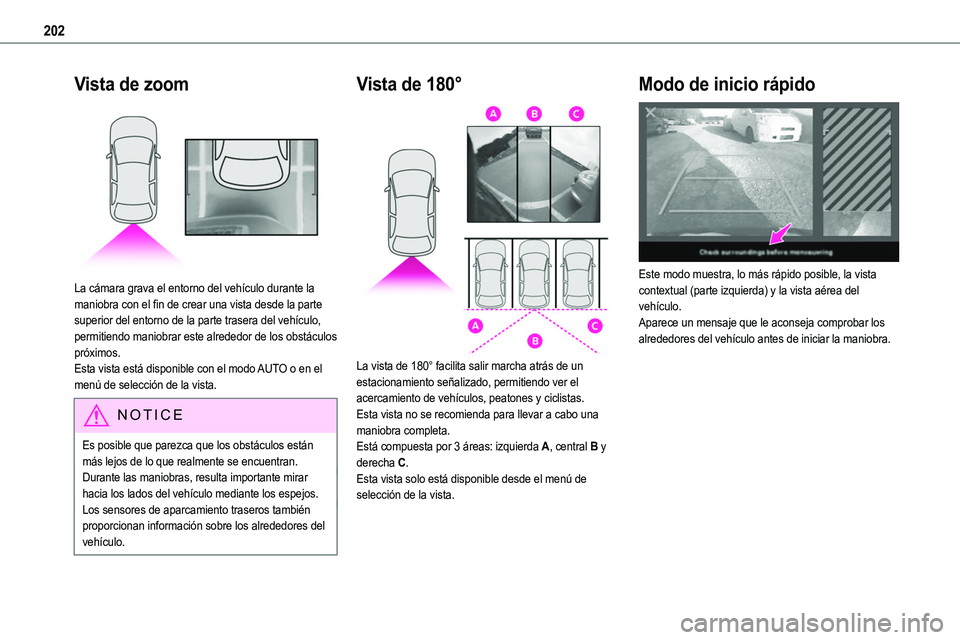

202
Vista de zoom

La cámara grava el entorno del vehículo durante la maniobra con el fin de crear una vista desde la parte superior del entorno de la parte trasera del vehículo, permitiendo maniobrar este alrededor de los obstáculos próximos.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
NOTIC E
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante las maniobras, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también proporcionan información sobre los alrededores del vehículo.
Vista de 180°

La vista de 180° facilita salir marcha atrás de un estacionamiento señalizado, permitiendo ver el acercamiento de vehículos, peatones y ciclistas.Esta vista no se recomienda para llevar a cabo una
maniobra completa.Está compuesta por 3 áreas: izquierda A, central B y derecha C.Esta vista solo está disponible desde el menú de selección de la vista.
Modo de inicio rápido

Este modo muestra, lo más rápido posible, la vista contextual (parte izquierda) y la vista aérea del vehículo.Aparece un mensaje que le aconseja comprobar los alrededores del vehículo antes de iniciar la maniobra.

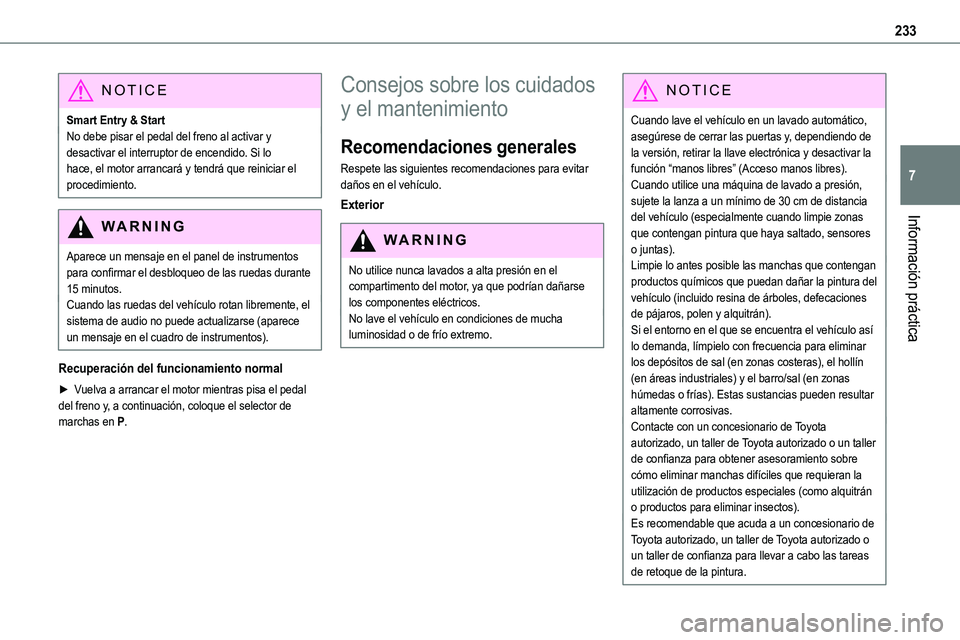

233
Información práctica
7
NOTIC E
Smart Entry & StartNo debe pisar el pedal del freno al activar y desactivar el interruptor de encendido. Si lo hace, el motor arrancará y tendrá que reiniciar el procedimiento.
WARNI NG
Aparece un mensaje en el panel de instrumentos para confirmar el desbloqueo de las ruedas durante 15 minutos.Cuando las ruedas del vehículo rotan libremente, el sistema de audio no puede actualizarse (aparece un mensaje en el cuadro de instrumentos).
Recuperación del funcionamiento normal
► Vuelva a arrancar el motor mientras pisa el pedal del freno y, a continuación, coloque el selector de marchas en P.
Consejos sobre los cuidados
y el mantenimiento
Recomendaciones generales
Respete las siguientes recomendaciones para evitar daños en el vehículo.
Exterior
WARNI NG
No utilice nunca lavados a alta presión en el compartimento del motor, ya que podrían dañarse los componentes eléctricos.No lave el vehículo en condiciones de mucha luminosidad o de frío extremo.
NOTIC E
Cuando lave el vehículo en un lavado automático, asegúrese de cerrar las puertas y, dependiendo de la versión, retirar la llave electrónica y desactivar la función “manos libres” (Acceso manos libres).Cuando utilice una máquina de lavado a presión, sujete la lanza a un mínimo de 30 cm de distancia del vehículo (especialmente cuando limpie zonas
que contengan pintura que haya saltado, sensores o juntas).Limpie lo antes posible las manchas que contengan productos químicos que puedan dañar la pintura del vehículo (incluido resina de árboles, defecaciones de pájaros, polen y alquitrán).Si el entorno en el que se encuentra el vehículo así lo demanda, límpielo con frecuencia para eliminar los depósitos de sal (en zonas costeras), el hollín (en áreas industriales) y el barro/sal (en zonas húmedas o frías). Estas sustancias pueden resultar altamente corrosivas.Contacte con un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para obtener asesoramiento sobre cómo eliminar manchas difíciles que requieran la utilización de productos especiales (como alquitrán o productos para eliminar insectos).Es recomendable que acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para llevar a cabo las tareas de retoque de la pintura.

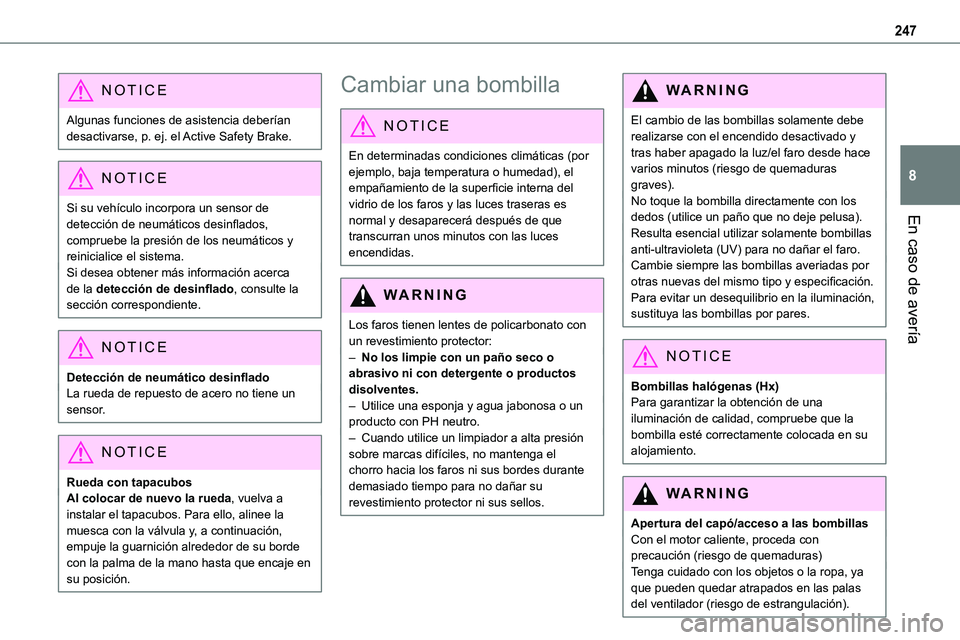

247
En caso de avería
8
NOTIC E
Algunas funciones de asistencia deberían desactivarse, p. ej. el Active Safety Brake.
NOTIC E
Si su vehículo incorpora un sensor de detección de neumáticos desinflados, compruebe la presión de los neumáticos y reinicialice el sistema.Si desea obtener más información acerca de la detección de desinflado, consulte la sección correspondiente.
NOTIC E
Detección de neumático desinfladoLa rueda de repuesto de acero no tiene un sensor.
NOTIC E
Rueda con tapacubosAl colocar de nuevo la rueda, vuelva a instalar el tapacubos. Para ello, alinee la muesca con la válvula y, a continuación,
empuje la guarnición alrededor de su borde con la palma de la mano hasta que encaje en su posición.
Cambiar una bombilla
NOTIC E
En determinadas condiciones climáticas (por ejemplo, baja temperatura o humedad), el empañamiento de la superficie interna del vidrio de los faros y las luces traseras es normal y desaparecerá después de que
transcurran unos minutos con las luces encendidas.
WARNI NG
Los faros tienen lentes de policarbonato con un revestimiento protector:– No los limpie con un paño seco o abrasivo ni con detergente o productos disolventes.– Utilice una esponja y agua jabonosa o un producto con PH neutro.– Cuando utilice un limpiador a alta presión sobre marcas difíciles, no mantenga el chorro hacia los faros ni sus bordes durante demasiado tiempo para no dañar su revestimiento protector ni sus sellos.
WARNI NG
El cambio de las bombillas solamente debe realizarse con el encendido desactivado y tras haber apagado la luz/el faro desde hace varios minutos (riesgo de quemaduras graves).No toque la bombilla directamente con los dedos (utilice un paño que no deje pelusa).
Resulta esencial utilizar solamente bombillas anti-ultravioleta (UV) para no dañar el faro.Cambie siempre las bombillas averiadas por otras nuevas del mismo tipo y especificación. Para evitar un desequilibrio en la iluminación, sustituya las bombillas por pares.
NOTIC E
Bombillas halógenas (Hx)Para garantizar la obtención de una iluminación de calidad, compruebe que la bombilla esté correctamente colocada en su alojamiento.
WARNI NG
Apertura del capó/acceso a las bombillasCon el motor caliente, proceda con precaución (riesgo de quemaduras)Tenga cuidado con los objetos o la ropa, ya que pueden quedar atrapados en las palas del ventilador (riesgo de estrangulación).

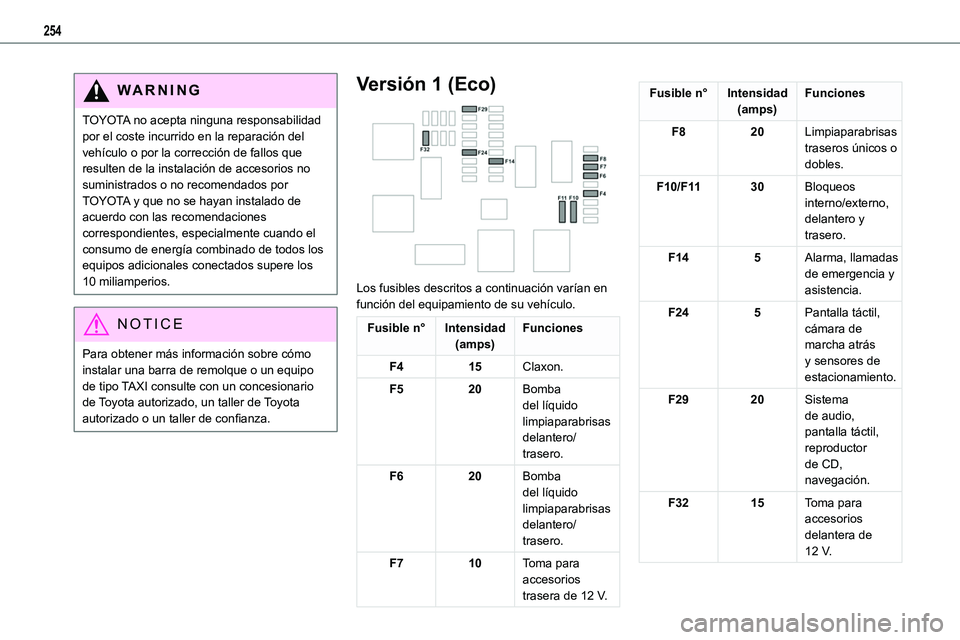

254
WARNI NG
TOYOTA no acepta ninguna responsabilidad por el coste incurrido en la reparación del vehículo o por la corrección de fallos que resulten de la instalación de accesorios no suministrados o no recomendados por TOYOTA y que no se hayan instalado de acuerdo con las recomendaciones
correspondientes, especialmente cuando el consumo de energía combinado de todos los equipos adicionales conectados supere los 10 miliamperios.
NOTIC E
Para obtener más información sobre cómo instalar una barra de remolque o un equipo de tipo TAXI consulte con un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Versión 1 (Eco)

Los fusibles descritos a continuación varían en función del equipamiento de su vehículo.
Fusible n°Intensidad(amps)Funciones
F415Claxon.
F520Bomba del líquido limpiaparabrisas delantero/trasero.
F620Bomba del líquido limpiaparabrisas delantero/trasero.
F710Toma para accesorios trasera de 12 V.
Fusible n°Intensidad(amps)Funciones
F820Limpiaparabrisas traseros únicos o dobles.
F10/F1130Bloqueos interno/externo, delantero y trasero.
F145Alarma, llamadas de emergencia y asistencia.
F245Pantalla táctil, cámara de marcha atrás y sensores de estacionamiento.
F2920Sistema de audio, pantalla táctil, reproductor de CD, navegación.
F3215Toma para accesorios delantera de 12 V.
