2022 TOYOTA PROACE ESP

77
Könnyű használat és kényelem
3

Az értékesítési országtól függően a tárolók szétszerelhetők és eltávolíthatők hátulról, így terjedelmes tárgyakat lehet elhelyezni az üléspad alatt.
NOTIC E
Ne helyezzen el semmit a fülke rögzítő elemeire.Ne lépje túl a regisztrációs tanúsítványban megadott utasszámotHátul a raktér csak áruk szállítására szolgál.Ajánlott az árukat vagy nehéz tárgyakat a raktérben annyira előre(a kabin felé) helyezni amennyire csak lehetséges és hevederekkel biztosítani a padlóban elhelyezett rögzítőgyűrűk segítségével.A hátsó ülés biztonsági övének keretét nem a szállított terhek biztosítására tervezték.
Összehajtható Crew Cab

A Crew Cab összecsukható pad üléssel, biztonsági övekkel és oldalsó ablakokkal rendelkezik. A raktértől az üléspad választja el nagyszilárdságú ráccsal mely kényelmet és biztonságot nyújt.
Felhajtott helyzet

► Egy kézzel húzza meg az A hevederek egyikét felfelé az üléspad felhajtásához.► A B kar segítségével kövesse az üléspad mozgását míg az reteszelődik a felhajtott helyzetben.
Üléspad helyzet

► Az üléspad eredeti helyzetbe visszaállításához húzza meg a C hevedert az
üléspad reteszelésének oldásához majd engedje el a hevedert.► Ezután a B kar segítségével, vezesse a háttámla süllyedését mindaddig míg az az üléspad helyzetben reteszelődik.

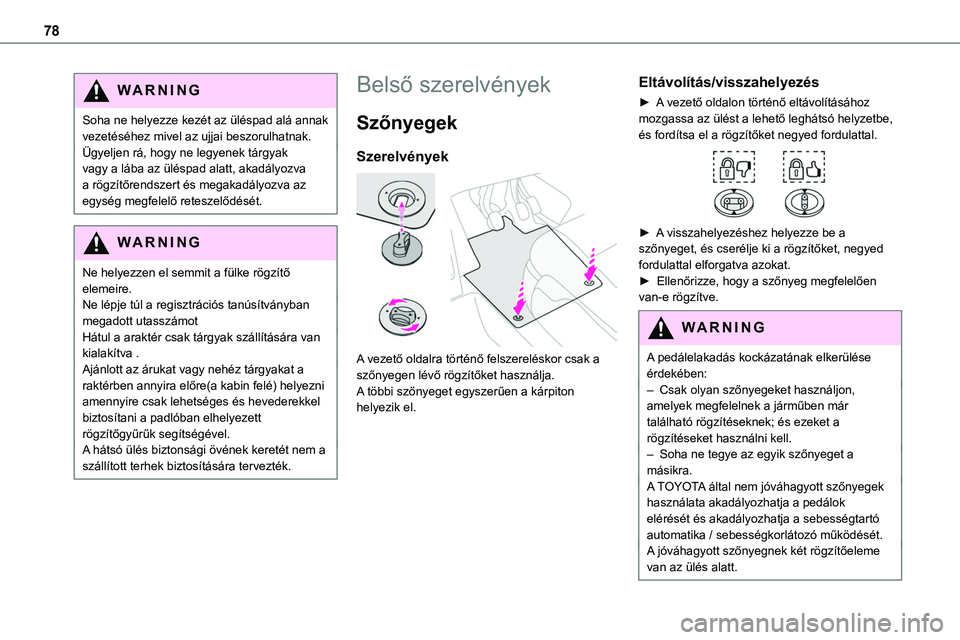

78
WARNI NG
Soha ne helyezze kezét az üléspad alá annak vezetéséhez mivel az ujjai beszorulhatnak.Ügyeljen rá, hogy ne legyenek tárgyak vagy a lába az üléspad alatt, akadályozva a rögzítőrendszert és megakadályozva az egység megfelelő reteszelődését.
WARNI NG
Ne helyezzen el semmit a fülke rögzítő elemeire.Ne lépje túl a regisztrációs tanúsítványban megadott utasszámotHátul a araktér csak tárgyak szállítására van kialakítva .Ajánlott az árukat vagy nehéz tárgyakat a raktérben annyira előre(a kabin felé) helyezni amennyire csak lehetséges és hevederekkel biztosítani a padlóban elhelyezett rögzítőgyűrűk segítségével.A hátsó ülés biztonsági övének keretét nem a szállított terhek biztosítására tervezték.
Belső szerelvények
Szőnyegek
Szerelvények

A vezető oldalra történő felszereléskor csak a szőnyegen lévő rögzítőket használja.A többi szőnyeget egyszerűen a kárpiton helyezik el.
Eltávolítás/visszahelyezés
► A vezető oldalon történő eltávolításához mozgassa az ülést a lehető leghátsó helyzetbe, és fordítsa el a rögzítőket negyed fordulattal.

► A visszahelyezéshez helyezze be a szőnyeget, és cserélje ki a rögzítőket, negyed fordulattal elforgatva azokat.► Ellenőrizze, hogy a szőnyeg megfelelően van-e rögzítve.
WARNI NG
A pedálelakadás kockázatának elkerülése érdekében:– Csak olyan szőnyegeket használjon, amelyek megfelelnek a járműben már található rögzítéseknek; és ezeket a
rögzítéseket használni kell.– Soha ne tegye az egyik szőnyeget a másikra.A TOYOTA által nem jóváhagyott szőnyegek használata akadályozhatja a pedálok elérését és akadályozhatja a sebességtartó automatika / sebességkorlátozó működését.A jóváhagyott szőnyegnek két rögzítőeleme van az ülés alatt.

84
Ülőhelyszerelvények

Nagyteher-megtartó háló
Ez lehetővé teszi a teljes rakodási térfogat felhasználását a tetőig:
– az első sorban lévő első ülések mögött, amikor a 2. és 3. sor hátsó üléseit (és pad üléseit) összehajtják vagy eltávolítják,– a 2. sorban a hátsó ülések (és az üléspadok) mögött, amikor a 3. sorban a hátsó üléseket (és az üléspadokat) összehajtják vagy eltávolítják.
Felső rögzítések

► Akassza ki a horogfedelet mindkét oldalon a tetőben.
Alsó rögzítések (az 1. sor mögött)
Ha járművében fix egyrészes üléspadok vagy ülések és padülések vannak:

► Helyezze be a rögzítéseket a 2. sor mindkét oldalára a padló rögzítéséhez (a fenti ábra szerint).Ha járművében ülések és pad ülések, vagy külön ülések vannak a síneken:

► Helyezze be egy rögzítőket a 2. sor mindkét oldalára egy padló rögzítésére (a fenti ábra szerint).Helyezze őket a lehető legközelebb a sín végéhez.
Alsó rögzítések (az 2. sor mögött)

► Használja a rögzítőgyűrűket.
Szerelje be a hálót
Hajtsa le a felső rögzítőfedőket és rögzítse az alsó rögzítőket (az előzőekben leírtak szerint).► Hajtsa össze (asztalhelyzetbe) az üléseket és a padokat a 2. és a 3. sorban (a felszereltségnek megfelelően).► Zárja be a hátsó fűtő- és légkondicionáló szellőzőnyílásokat (a felszereltségtől függően).► Gördítse le a nagyteher-megtartó hálót.► Helyezze a háló felső rögzítéseit a tető megfelelő rögzítőpontjaiba (először az egyik, majd a másik oldalra).► Teljesen nyújtsa ki a hevedereket.► Mindkét oldalon rögzítse a háló alsó
rögzítéseit az alsó rögzítésekhez (az 1. sor mögött) vagy a tárológyűrűkbe (a 2. sor mögött).► Húzza meg a hevedereket a háló meghosszabbításához.

121
Biztonság
5
Két üléses első üléspad

Ha a járművet elülső üléspaddal látták el, ellenőrizze, hogy mindegyik biztonsági övet a megfelelő csattal használják.Ne cserélje ki a vezető biztonsági övet vagy csatot a középső biztonsági övre vagy csatra.
Hátsó biztonsági övek


A háromszemélyes üléspadot (egyrészes vagy osztott 1/3 üléses - 2/3 padülés) hárompontos
biztonsági övekkel és tehetetlenségi orsókkal látják el a külső üléseken.A középső ülés biztonsági övvezetővel és tehetetlenségi orsóval rendelkezik az ülés háttámlájában.A 2. sor külső ülések biztonsági öveinek tehetetlenségi orsói erőkorlátozókkal vannak felszerelve.A 3. sor ülései hárompontos biztonsági övvel
vannak ellátva, tehetetlenségi orsókkal.
NOTIC E
A 2. és 3. sor esetén csatlakoztassa az egyes biztonsági öveket a megfelelő csathoz.Ne cserélje ki a külső biztonsági övet vagy csatot a középső biztonsági övre vagy csatra.Az oldalsó ülések összecsukásakor vagy a háttámlák asztal helyzetbe állításakor kerülje a középső ülés övének becsípését.Az ülés vagy a hátsó üléspad összecsukása vagy mozgatása után győződjön meg róla, hogy a biztonsági öv megfelelően van-e felcsévélve és a csatja tudja-e fogadni az öv nyelvét.A külső ülések eltávolításakor / áthelyezésénél vagy a 3. sor elérésekor kerülje a középső öv becsípését.
Önálló ülésekkel
PROACE VERSO


Hárompontos biztonsági övekkel vannak ellátva vezetőkkel és a háttámlákba épített tehetetlenségi orsókkal.
Biztonsági öv(ek)
figyelmeztető lámpák
A.Az első biztonsági övek nincsenek rögzítve / kioldva figyelmeztető lámpa.

122
B.A bal oldali biztonsági öv nincs rögzítve / kioldva figyelmeztető lámpa.
C.Középső biztonsági öv nincs rögzítve figyelmeztető lámpa (ha gépkocsija 2 személyes első üléssel van ellátva).
D.A jobb oldali biztonsági öv nincs rögzítve / kioldva figyelmeztető lámpa (ha gépkocsija egyedi első ülésekkel van ellátva).Jobb oldali biztonsági öv kioldva figyelmeztető lámpa (ha gépkocsija 2 személyes első üléssel van ellátva).
A gyújtás bekapcsolásakor a figyelmeztető lámpa('k) kigyullad(nak), ha a megfelelő biztonsági öv nincs becsatolva vagy kioldják.Körülbelül 12 mph (20 km/h) sebesség felett a figyelmeztető lámpa('k) 2 percig villognak, hangjelzés kíséretében. Miután ez a 2 perc eltelt, a figyelmeztető lámpa addig világít, amíg a vezető vagy utas be nem csatolja a biztonsági övet.
Tanács
WARNI NG
A járművezetőnek gondoskodnia kell arról, hogy az utasok helyesen használják a biztonsági öveket, és mielőtt elindultak, mind rögzítve vannak.Bárhol is ül a járműben, mindig rögzítse a biztonsági övet, még rövid utazások esetén is.Ne fordítsa meg a biztonsági övek csatjait, mivel ezek nem fogják teljes mértékben betölteni szerepüket.Az övcsatok megfelelő működésének biztosítása érdekében a rögzítés előtt ellenőrizze, hogy nincs-e bennük idegen test (pl. érme).Használat előtt és után ellenőrizze, hogy a biztonsági öv megfelelően csévélődött-e fel.Az ülés vagy a hátsó üléspad összecsukása vagy mozgatása után ellenőrizze, hogy a biztonsági öv megfelelően van-e elhelyezve és felcsévélve.
WARNI NG
TelepítésA heveder alsó részét a medencén a lehető legalacsonyabban kell elhelyezni.A felső részt a váll üregében kell elhelyezni.A hatékonyság érdekében a biztonsági övet:– a testhez lehető legközelebb kell meghúzni.– sima mozgással elöl kell kihúzni, biztosítva,
hogy ne csavarodjon meg.– csak egy személy biztosítására használni.– nem mutatják szakadás vagy kopás jeleit.– nem lehet átalakítani vagy módosítani a teljesítmény befolyásolásának elkerülése érdekében.
WARNI NG
Ajánlások gyermekek számáraHasználjon megfelelő gyermekülést, ha az utas 12 évesnél fiatalabb vagy másfél méternél alacsonyabb.Soha ne használja ugyanazt a biztonsági övet egynél több gyermek rögzítéséhez.Soha ne szállítsa gyermekét az ölében.A gyermekülésekkel kapcsolatos további információkért lásd a megfelelő szakaszt.

129
Biztonság
5
Az első utas oldali légzsák
kikapcsolása
WARNI NG
Gyermeke biztonságának garantálása érdekében az első utasoldali légzsákot ki KELL kapcsolni, amikor az első utasülésre "hátrafelé néző" gyermekülést szerelnek fel. Ellenkező esetben a gyermek súlyos sérülésének vagy halálának kockázata áll fenn a légzsák kioldásakor.
WARNI NG
Kikapcsolás/visszakapcsolás-vezérléssel nem felszerelt járművekA hátrafelé néző gyermekülést az első ülésre vagy az üléspadra szigorúan tilos telepíteni - halál vagy súlyos sérülés veszélye áll fenn a légzsák kioldása esetén!
Az első utas oldali légzsák
kikapcsolása/újraaktiválása
Azoknál a járműveknél, amelyekre fel van szerelve, a kapcsoló a kesztyűtartóban található.




Kikapcsolt gyújtás mellett:► A légzsák kikapcsolásához fordítsa a
kapcsolóban lévő kulcsot "OFF" állásba. ► Az újraaktiváláshoz fordítsa a kulcsot "ON" állásba.Ha a gyújtás be van kapcsolva:Ez a figyelmeztető lámpa kigyullad, és égve marad a kikapcsolás jelzésére.vagyEz a figyelmeztető lámpa körülbelül 1 percig világít, jelezve a bekapcsolást.
Ajánlott gyermekülések
Hárompontos biztonsági övvel rögzített ajánlott gyermekülések.
0+ csoport: újszülöttől 13 kg-ig (28 font)

L1"Hátrafelé néző" helyzetben beszerelve.
2. és 3. csoport: 15 - 36 kg (34 - 79 font)

L5A jármű ISOFIX tartóira szerelhető.A gyermeket a biztonsági öv rögzíti.Kivehető háttámlával ellátott változat használható a 25 kg-nál nagyobb súlyú gyermekek számára. A jobb védelem érdekében azonban használjon háttámlával ellátott ülésmagasítót az összes 36 kg alatti
súlyú gyermek számára.

130
Biztonsági öv segítségével rögzített gyermekülések helye
Az európai előírásokkal összhangban a táblázat a biztonsági övvel rögzített és általánosan jóváhagyott gyermekülések felszerelésének lehetőségeit mutatja be (a) a gyermek súlya és a járműben elfoglalt ülőhelyzet alapján.


Gyerek súlya/indikatív kora
Ülések13 kg alatt (28 font)(0 (b) és 0+ csoportok)Körülbelül egy éves korig
9 és 18 kg között (20 és 39 font)(1. csoport)Kb. 1-3 éves kor között
15 és 25 kg között (34 - 56 font)(2. csoport)Kb. 3-6 éves kor között
22 és 36 kg között (49 - 79 font)(3. csoport)Kb. 6-10 éves kor között
1. fülke / 1 sor (c) (f)

Egyes ülés, utasülésU


Üléspad, külső ülésU


Üléspad, középső ülésX
2. sor (d) (rögzített és dönthető üléspad)

Hátsó ülésekU

131
Biztonság
5
PROACE VAN

Gyerek súlya/indikatív kora
Ülések13 kg alatt (28 font)(0 (b) és 0+ csoportok)
Körülbelül egy éves korig
9 és 18 kg között (20 és 39 font)(1. csoport)Kb. 1-3 éves kor
között
15 és 25 kg között (34 - 56 font)(2. csoport)Kb. 3-6 éves kor
között
22 és 36 kg között (49 - 79 font)(3. csoport)Kb. 6-10 éves kor
között
1. üléssor (c)

Önálló ülés, utasülés "OFF" kikapcsolt utasoldali légzsákkalUF
Önálló ülés, utasülés "ON" bekapcsolt utasoldali légzsákkalXUF


Üléspad, középső ülés "KI" kapcsolt vagy "BE" kapcsolt utasoldali légzsákkal
X


Üléspad, külső ülés, "OFF" kikapcsolt utasoldali légzsákkalUF
Üléspad, külső ülés, "ON" bekapcsolt utasoldali légzsákkalXUF
2. és 3. üléssor

Hátsó ülésekU
