188

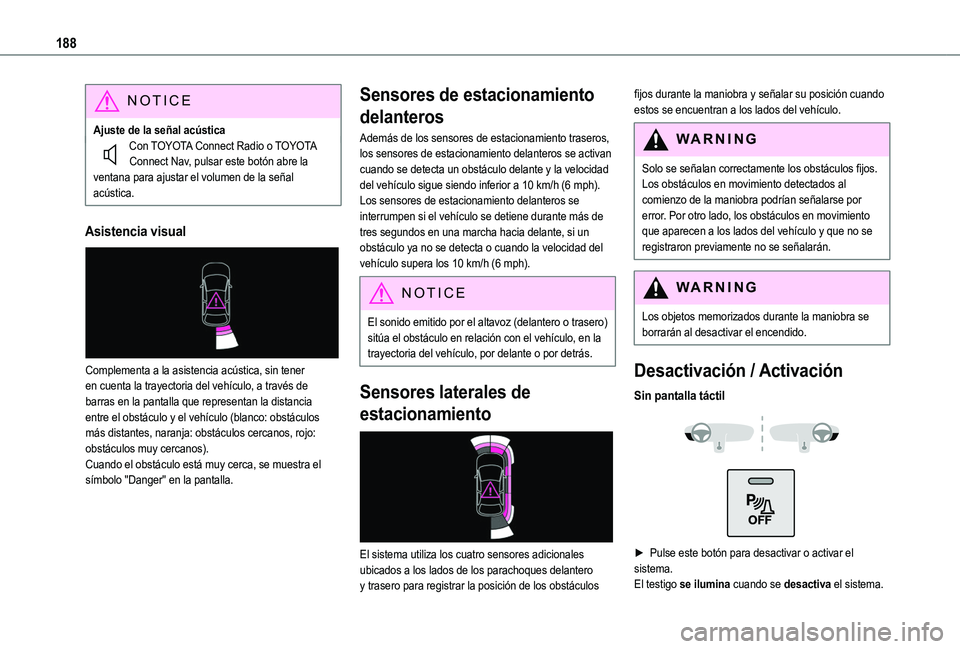

NOTIC E
Ajuste de la señal acústicaCon TOYOTA Connect Radio o TOYOTA Connect Nav, pulsar este botón abre la ventana para ajustar el volumen de la señal acústica.
Asistencia visual

Complementa a la asistencia acústica, sin tener en cuenta la trayectoria del vehículo, a través de barras en la pantalla que representan la distancia entre el obstáculo y el vehículo (blanco: obstáculos más distantes, naranja: obstáculos cercanos, rojo: obstáculos muy cercanos).Cuando el obstáculo está muy cerca, se muestra el símbolo "Danger" en la pantalla.
Sensores de estacionamiento
delanteros
Además de los sensores de estacionamiento traseros, los sensores de estacionamiento delanteros se activan cuando se detecta un obstáculo delante y la velocidad del vehículo sigue siendo inferior a 10 km/h (6 mph).Los sensores de estacionamiento delanteros se interrumpen si el vehículo se detiene durante más de tres segundos en una marcha hacia delante, si un obstáculo ya no se detecta o cuando la velocidad del vehículo supera los 10 km/h (6 mph).
NOTIC E
El sonido emitido por el altavoz (delantero o trasero) sitúa el obstáculo en relación con el vehículo, en la trayectoria del vehículo, por delante o por detrás.
Sensores laterales de
estacionamiento

El sistema utiliza los cuatro sensores adicionales ubicados a los lados de los parachoques delantero y trasero para registrar la posición de los obstáculos
fijos durante la maniobra y señalar su posición cuando estos se encuentran a los lados del vehículo.
WARNI NG
Solo se señalan correctamente los obstáculos fijos. Los obstáculos en movimiento detectados al comienzo de la maniobra podrían señalarse por error. Por otro lado, los obstáculos en movimiento que aparecen a los lados del vehículo y que no se
registraron previamente no se señalarán.
WARNI NG
Los objetos memorizados durante la maniobra se borrarán al desactivar el encendido.
Desactivación / Activación
Sin pantalla táctil


► Pulse este botón para desactivar o activar el sistema.El testigo se ilumina cuando se desactiva el sistema.

189
Conducción
6

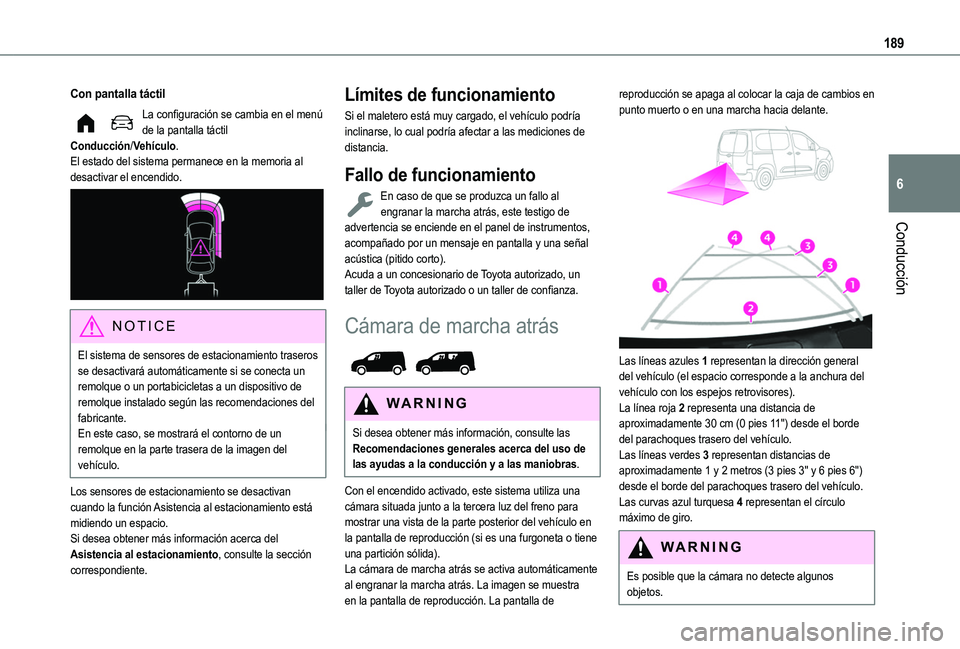

Con pantalla táctil
La configuración se cambia en el menú de la pantalla táctil Conducción/Vehículo.El estado del sistema permanece en la memoria al desactivar el encendido.

NOTIC E
El sistema de sensores de estacionamiento traseros se desactivará automáticamente si se conecta un remolque o un portabicicletas a un dispositivo de remolque instalado según las recomendaciones del fabricante.En este caso, se mostrará el contorno de un remolque en la parte trasera de la imagen del vehículo.
Los sensores de estacionamiento se desactivan cuando la función Asistencia al estacionamiento está midiendo un espacio.Si desea obtener más información acerca del Asistencia al estacionamiento, consulte la sección correspondiente.
Límites de funcionamiento
Si el maletero está muy cargado, el vehículo podría inclinarse, lo cual podría afectar a las mediciones de distancia.
Fallo de funcionamiento
En caso de que se produzca un fallo al engranar la marcha atrás, este testigo de advertencia se enciende en el panel de instrumentos, acompañado por un mensaje en pantalla y una señal acústica (pitido corto).Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Cámara de marcha atrás

WARNI NG
Si desea obtener más información, consulte las
Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.
Con el encendido activado, este sistema utiliza una cámara situada junto a la tercera luz del freno para mostrar una vista de la parte posterior del vehículo en la pantalla de reproducción (si es una furgoneta o tiene una partición sólida).La cámara de marcha atrás se activa automáticamente al engranar la marcha atrás. La imagen se muestra en la pantalla de reproducción. La pantalla de
reproducción se apaga al colocar la caja de cambios en punto muerto o en una marcha hacia delante.


Las líneas azules 1 representan la dirección general del vehículo (el espacio corresponde a la anchura del vehículo con los espejos retrovisores).La línea roja 2 representa una distancia de aproximadamente 30 cm (0 pies 11") desde el borde del parachoques trasero del vehículo.Las líneas verdes 3 representan distancias de aproximadamente 1 y 2 metros (3 pies 3" y 6 pies 6") desde el borde del parachoques trasero del vehículo.Las curvas azul turquesa 4 representan el círculo máximo de giro.
WARNI NG
Es posible que la cámara no detecte algunos objetos.

190

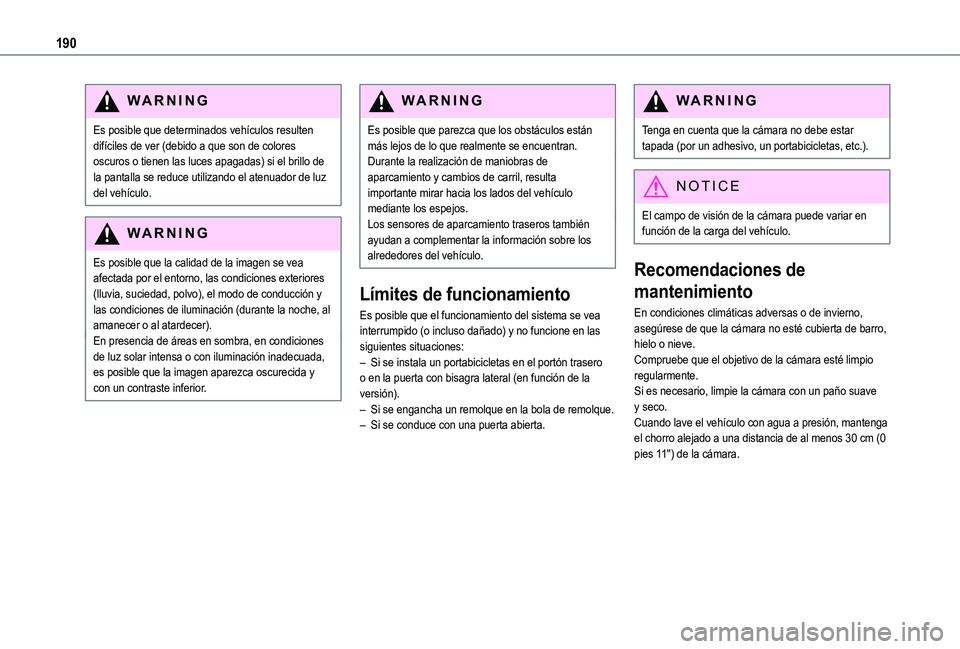

WARNI NG
Es posible que determinados vehículos resulten difíciles de ver (debido a que son de colores oscuros o tienen las luces apagadas) si el brillo de la pantalla se reduce utilizando el atenuador de luz del vehículo.
WARNI NG
Es posible que la calidad de la imagen se vea afectada por el entorno, las condiciones exteriores (lluvia, suciedad, polvo), el modo de conducción y las condiciones de iluminación (durante la noche, al amanecer o al atardecer).En presencia de áreas en sombra, en condiciones de luz solar intensa o con iluminación inadecuada, es posible que la imagen aparezca oscurecida y con un contraste inferior.
WARNI NG
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante la realización de maniobras de aparcamiento y cambios de carril, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también ayudan a complementar la información sobre los alrededores del vehículo.
Límites de funcionamiento
Es posible que el funcionamiento del sistema se vea interrumpido (o incluso dañado) y no funcione en las siguientes situaciones:– Si se instala un portabicicletas en el portón trasero o en la puerta con bisagra lateral (en función de la versión).– Si se engancha un remolque en la bola de remolque.– Si se conduce con una puerta abierta.
WARNI NG
Tenga en cuenta que la cámara no debe estar tapada (por un adhesivo, un portabicicletas, etc.).
NOTIC E
El campo de visión de la cámara puede variar en función de la carga del vehículo.
Recomendaciones de
mantenimiento
En condiciones climáticas adversas o de invierno, asegúrese de que la cámara no esté cubierta de barro, hielo o nieve.Compruebe que el objetivo de la cámara esté limpio regularmente.Si es necesario, limpie la cámara con un paño suave y seco.Cuando lave el vehículo con agua a presión, mantenga el chorro alejado a una distancia de al menos 30 cm (0 pies 11") de la cámara.

192

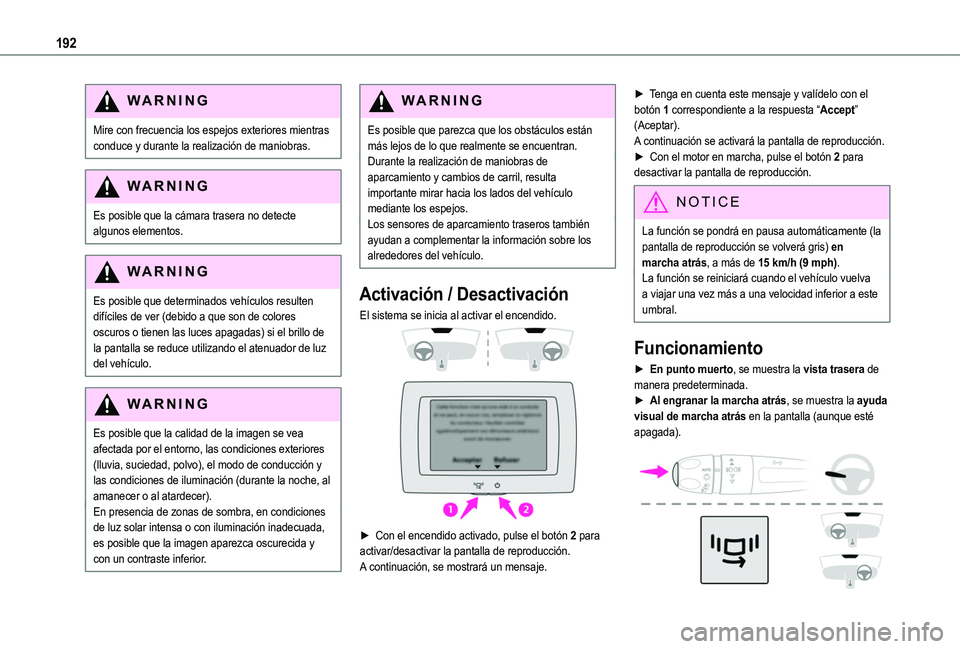

WARNI NG
Mire con frecuencia los espejos exteriores mientras conduce y durante la realización de maniobras.
WARNI NG
Es posible que la cámara trasera no detecte algunos elementos.
WARNI NG
Es posible que determinados vehículos resulten difíciles de ver (debido a que son de colores oscuros o tienen las luces apagadas) si el brillo de la pantalla se reduce utilizando el atenuador de luz del vehículo.
WARNI NG
Es posible que la calidad de la imagen se vea afectada por el entorno, las condiciones exteriores (lluvia, suciedad, polvo), el modo de conducción y las condiciones de iluminación (durante la noche, al amanecer o al atardecer).En presencia de zonas de sombra, en condiciones de luz solar intensa o con iluminación inadecuada, es posible que la imagen aparezca oscurecida y con un contraste inferior.
WARNI NG
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante la realización de maniobras de aparcamiento y cambios de carril, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también ayudan a complementar la información sobre los alrededores del vehículo.
Activación / Desactivación
El sistema se inicia al activar el encendido.


► Con el encendido activado, pulse el botón 2 para
activar/desactivar la pantalla de reproducción.A continuación, se mostrará un mensaje.
► Tenga en cuenta este mensaje y valídelo con el botón 1 correspondiente a la respuesta “Accept” (Aceptar).A continuación se activará la pantalla de reproducción.► Con el motor en marcha, pulse el botón 2 para desactivar la pantalla de reproducción.
NOTIC E
La función se pondrá en pausa automáticamente (la
pantalla de reproducción se volverá gris) en marcha atrás, a más de 15 km/h (9 mph).La función se reiniciará cuando el vehículo vuelva a viajar una vez más a una velocidad inferior a este umbral.
Funcionamiento
► En punto muerto, se muestra la vista trasera de manera predeterminada.► Al engranar la marcha atrás, se muestra la ayuda visual de marcha atrás en la pantalla (aunque esté apagada).

194

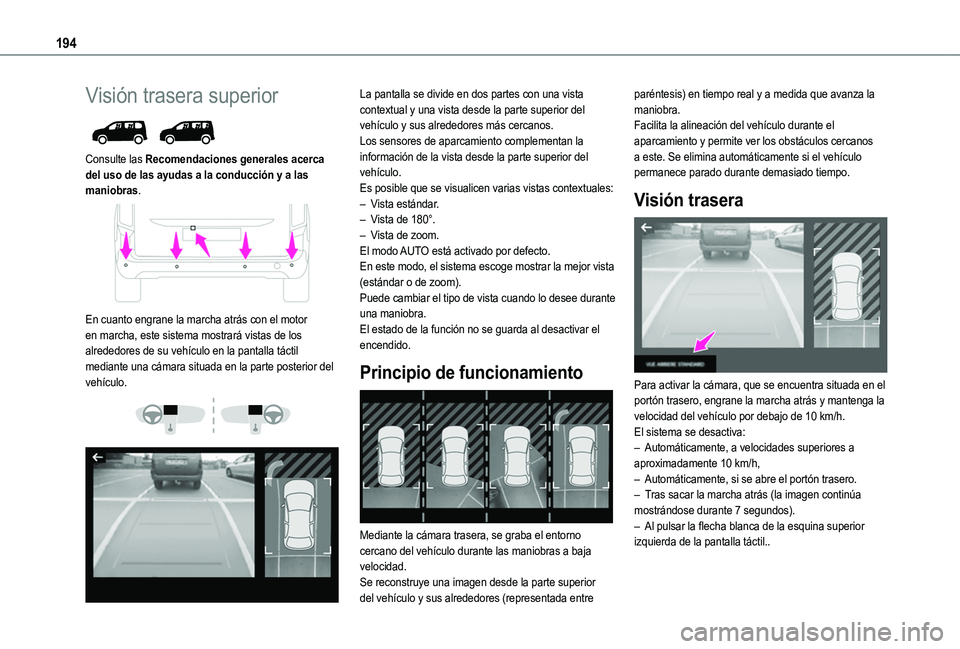

Visión trasera superior

Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.

En cuanto engrane la marcha atrás con el motor en marcha, este sistema mostrará vistas de los alrededores de su vehículo en la pantalla táctil mediante una cámara situada en la parte posterior del vehículo.


La pantalla se divide en dos partes con una vista contextual y una vista desde la parte superior del vehículo y sus alrededores más cercanos.Los sensores de aparcamiento complementan la información de la vista desde la parte superior del vehículo.Es posible que se visualicen varias vistas contextuales:– Vista estándar.– Vista de 180°.– Vista de zoom.El modo AUTO está activado por defecto.En este modo, el sistema escoge mostrar la mejor vista (estándar o de zoom).Puede cambiar el tipo de vista cuando lo desee durante una maniobra.El estado de la función no se guarda al desactivar el encendido.
Principio de funcionamiento

Mediante la cámara trasera, se graba el entorno
cercano del vehículo durante las maniobras a baja velocidad.Se reconstruye una imagen desde la parte superior del vehículo y sus alrededores (representada entre
paréntesis) en tiempo real y a medida que avanza la maniobra.Facilita la alineación del vehículo durante el aparcamiento y permite ver los obstáculos cercanos a este. Se elimina automáticamente si el vehículo permanece parado durante demasiado tiempo.
Visión trasera

Para activar la cámara, que se encuentra situada en el portón trasero, engrane la marcha atrás y mantenga la velocidad del vehículo por debajo de 10 km/h.El sistema se desactiva:– Automáticamente, a velocidades superiores a aproximadamente 10 km/h,– Automáticamente, si se abre el portón trasero.– Tras sacar la marcha atrás (la imagen continúa mostrándose durante 7 segundos).– Al pulsar la flecha blanca de la esquina superior izquierda de la pantalla táctil..

195
Conducción
6

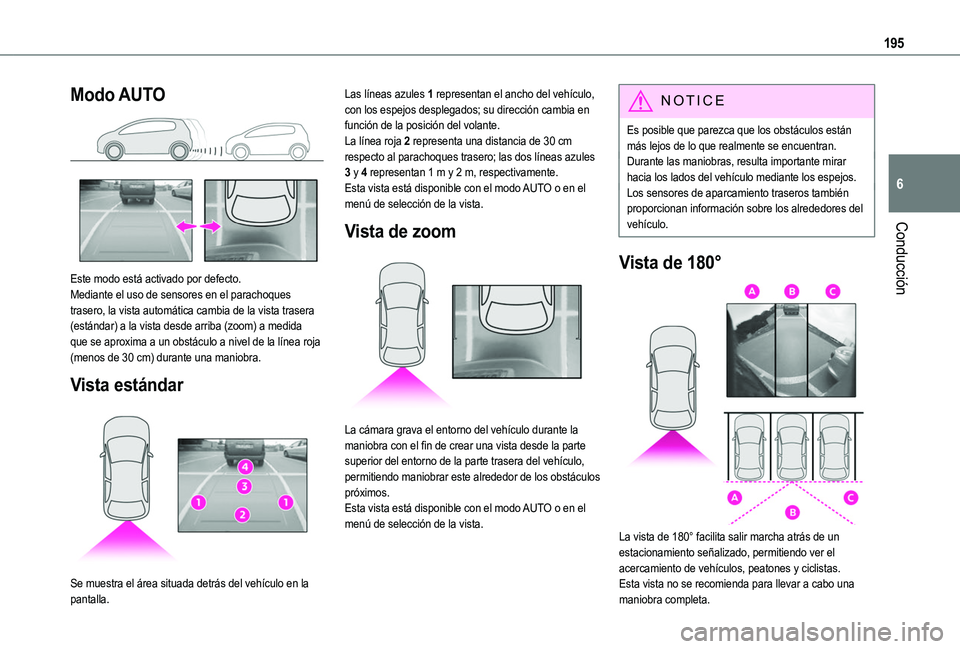

Modo AUTO

Este modo está activado por defecto.Mediante el uso de sensores en el parachoques trasero, la vista automática cambia de la vista trasera (estándar) a la vista desde arriba (zoom) a medida que se aproxima a un obstáculo a nivel de la línea roja (menos de 30 cm) durante una maniobra.
Vista estándar

Se muestra el área situada detrás del vehículo en la
pantalla.
Las líneas azules 1 representan el ancho del vehículo, con los espejos desplegados; su dirección cambia en función de la posición del volante.La línea roja 2 representa una distancia de 30 cm respecto al parachoques trasero; las dos líneas azules 3 y 4 representan 1 m y 2 m, respectivamente.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
Vista de zoom

La cámara grava el entorno del vehículo durante la
maniobra con el fin de crear una vista desde la parte superior del entorno de la parte trasera del vehículo, permitiendo maniobrar este alrededor de los obstáculos próximos.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
NOTIC E
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante las maniobras, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también proporcionan información sobre los alrededores del vehículo.
Vista de 180°

La vista de 180° facilita salir marcha atrás de un estacionamiento señalizado, permitiendo ver el acercamiento de vehículos, peatones y ciclistas.Esta vista no se recomienda para llevar a cabo una
maniobra completa.

196

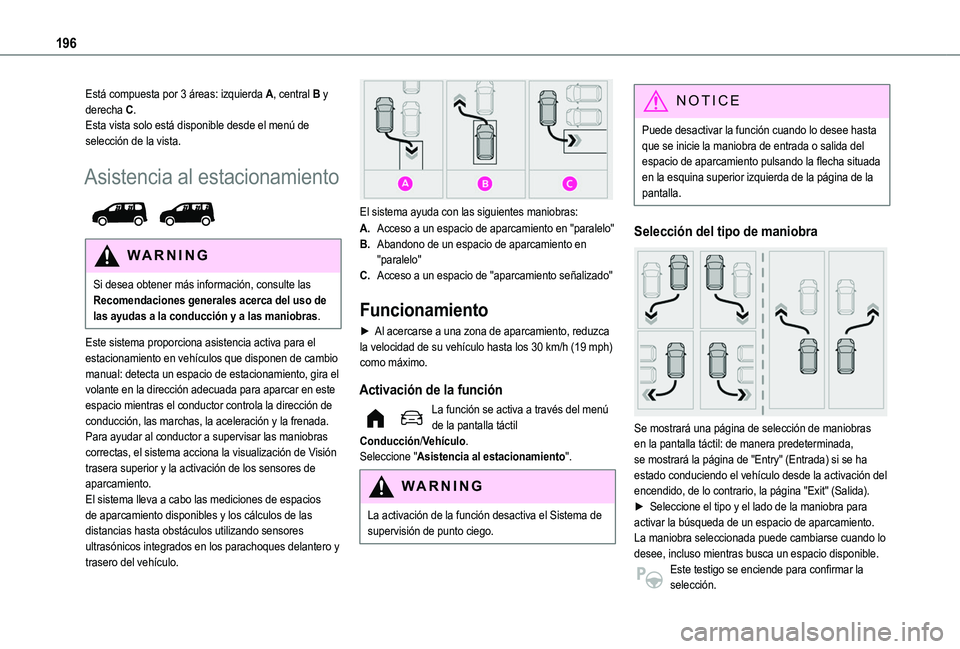

Está compuesta por 3 áreas: izquierda A, central B y derecha C.Esta vista solo está disponible desde el menú de selección de la vista.
Asistencia al estacionamiento

WARNI NG
Si desea obtener más información, consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.
Este sistema proporciona asistencia activa para el estacionamiento en vehículos que disponen de cambio manual: detecta un espacio de estacionamiento, gira el volante en la dirección adecuada para aparcar en este espacio mientras el conductor controla la dirección de conducción, las marchas, la aceleración y la frenada.Para ayudar al conductor a supervisar las maniobras correctas, el sistema acciona la visualización de Visión trasera superior y la activación de los sensores de aparcamiento.El sistema lleva a cabo las mediciones de espacios de aparcamiento disponibles y los cálculos de las distancias hasta obstáculos utilizando sensores ultrasónicos integrados en los parachoques delantero y trasero del vehículo.

El sistema ayuda con las siguientes maniobras:
A.Acceso a un espacio de aparcamiento en "paralelo"
B.Abandono de un espacio de aparcamiento en "paralelo"
C.Acceso a un espacio de "aparcamiento señalizado"
Funcionamiento
► Al acercarse a una zona de aparcamiento, reduzca la velocidad de su vehículo hasta los 30 km/h (19 mph) como máximo.
Activación de la función
La función se activa a través del menú de la pantalla táctil Conducción/Vehículo.
Seleccione "Asistencia al estacionamiento".
WARNI NG
La activación de la función desactiva el Sistema de supervisión de punto ciego.
NOTIC E
Puede desactivar la función cuando lo desee hasta que se inicie la maniobra de entrada o salida del espacio de aparcamiento pulsando la flecha situada en la esquina superior izquierda de la página de la pantalla.
Selección del tipo de maniobra

Se mostrará una página de selección de maniobras en la pantalla táctil: de manera predeterminada,
se mostrará la página de "Entry" (Entrada) si se ha estado conduciendo el vehículo desde la activación del encendido, de lo contrario, la página "Exit" (Salida).► Seleccione el tipo y el lado de la maniobra para activar la búsqueda de un espacio de aparcamiento.La maniobra seleccionada puede cambiarse cuando lo desee, incluso mientras busca un espacio disponible.Este testigo se enciende para confirmar la selección.

197
Conducción
6

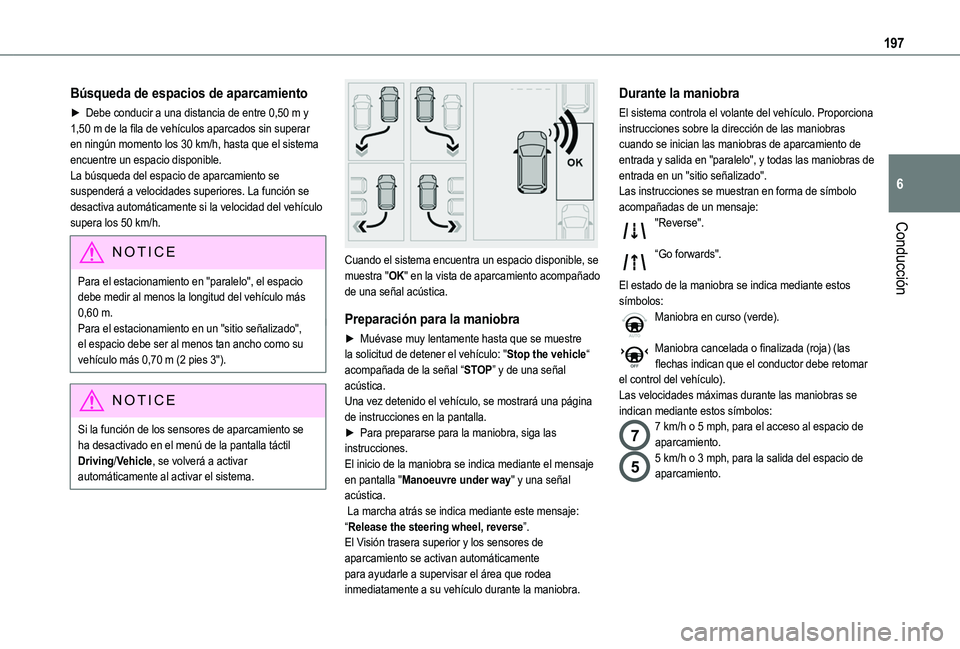

Búsqueda de espacios de aparcamiento
► Debe conducir a una distancia de entre 0,50 m y 1,50 m de la fila de vehículos aparcados sin superar en ningún momento los 30 km/h, hasta que el sistema encuentre un espacio disponible.La búsqueda del espacio de aparcamiento se suspenderá a velocidades superiores. La función se desactiva automáticamente si la velocidad del vehículo supera los 50 km/h.
NOTIC E
Para el estacionamiento en "paralelo", el espacio debe medir al menos la longitud del vehículo más 0,60 m. Para el estacionamiento en un "sitio señalizado", el espacio debe ser al menos tan ancho como su vehículo más 0,70 m (2 pies 3").
NOTIC E
Si la función de los sensores de aparcamiento se ha desactivado en el menú de la pantalla táctil Driving/Vehicle, se volverá a activar automáticamente al activar el sistema.


Cuando el sistema encuentra un espacio disponible, se muestra "OK" en la vista de aparcamiento acompañado de una señal acústica.
Preparación para la maniobra
► Muévase muy lentamente hasta que se muestre la solicitud de detener el vehículo: "Stop the vehicle“ acompañada de la señal “STOP” y de una señal acústica.Una vez detenido el vehículo, se mostrará una página de instrucciones en la pantalla.► Para prepararse para la maniobra, siga las instrucciones. El inicio de la maniobra se indica mediante el mensaje en pantalla "Manoeuvre under way" y una señal acústica. La marcha atrás se indica mediante este mensaje: “Release the steering wheel, reverse”. El Visión trasera superior y los sensores de aparcamiento se activan automáticamente para ayudarle a supervisar el área que rodea inmediatamente a su vehículo durante la maniobra.
Durante la maniobra
El sistema controla el volante del vehículo. Proporciona instrucciones sobre la dirección de las maniobras cuando se inician las maniobras de aparcamiento de entrada y salida en "paralelo", y todas las maniobras de entrada en un "sitio señalizado".Las instrucciones se muestran en forma de símbolo acompañadas de un mensaje:"Reverse".
“Go forwards".
El estado de la maniobra se indica mediante estos símbolos:Maniobra en curso (verde).
Maniobra cancelada o finalizada (roja) (las flechas indican que el conductor debe retomar el control del vehículo).Las velocidades máximas durante las maniobras se indican mediante estos símbolos:
77 km/h o 5 mph, para el acceso al espacio de aparcamiento.
55 km/h o 3 mph, para la salida del espacio de aparcamiento.
