2022 TOYOTA PROACE CITY VERSO Manual del propietario (in Spanish)

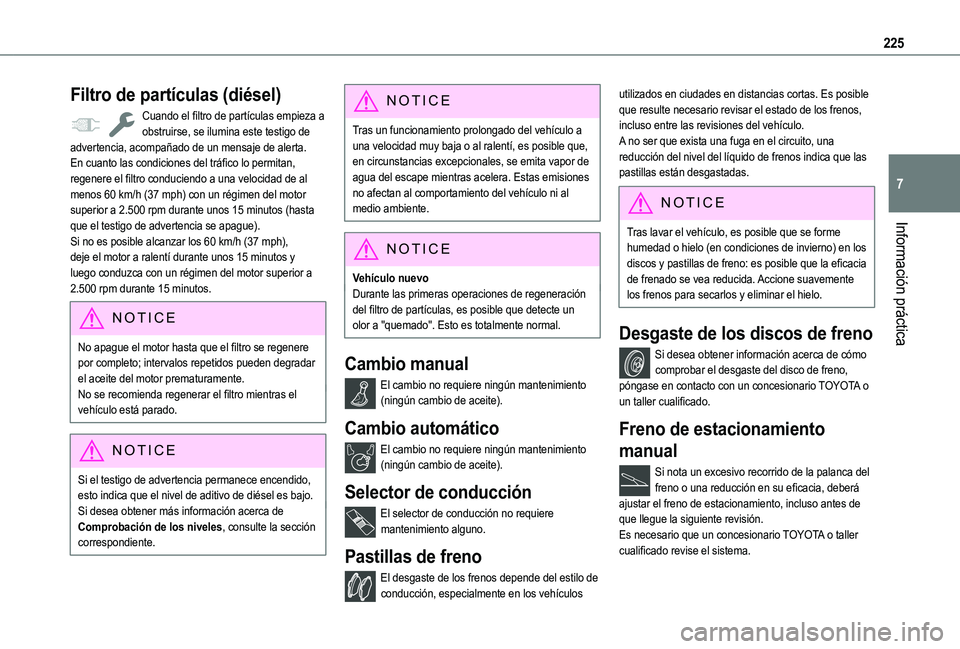

225
Información práctica
7
Filtro de partículas (diésel)
Cuando el filtro de partículas empieza a obstruirse, se ilumina este testigo de advertencia, acompañado de un mensaje de alerta.En cuanto las condiciones del tráfico lo permitan, regenere el filtro conduciendo a una velocidad de al menos 60 km/h (37 mph) con un régimen del motor superior a 2.500 rpm durante unos 15 minutos (hasta que el testigo de advertencia se apague).Si no es posible alcanzar los 60 km/h (37 mph), deje el motor a ralentí durante unos 15 minutos y luego conduzca con un régimen del motor superior a 2.500 rpm durante 15 minutos.
NOTIC E
No apague el motor hasta que el filtro se regenere por completo; intervalos repetidos pueden degradar el aceite del motor prematuramente.No se recomienda regenerar el filtro mientras el vehículo está parado.
NOTIC E
Si el testigo de advertencia permanece encendido, esto indica que el nivel de aditivo de diésel es bajo.Si desea obtener más información acerca de Comprobación de los niveles, consulte la sección correspondiente.
NOTIC E
Tras un funcionamiento prolongado del vehículo a una velocidad muy baja o al ralentí, es posible que, en circunstancias excepcionales, se emita vapor de agua del escape mientras acelera. Estas emisiones no afectan al comportamiento del vehículo ni al medio ambiente.
NOTIC E
Vehículo nuevoDurante las primeras operaciones de regeneración del filtro de partículas, es posible que detecte un olor a "quemado". Esto es totalmente normal.
Cambio manual
El cambio no requiere ningún mantenimiento (ningún cambio de aceite).
Cambio automático
El cambio no requiere ningún mantenimiento (ningún cambio de aceite).
Selector de conducción
El selector de conducción no requiere mantenimiento alguno.
Pastillas de freno
El desgaste de los frenos depende del estilo de conducción, especialmente en los vehículos
utilizados en ciudades en distancias cortas. Es posible que resulte necesario revisar el estado de los frenos, incluso entre las revisiones del vehículo.A no ser que exista una fuga en el circuito, una reducción del nivel del líquido de frenos indica que las pastillas están desgastadas.
NOTIC E
Tras lavar el vehículo, es posible que se forme humedad o hielo (en condiciones de invierno) en los discos y pastillas de freno: es posible que la eficacia de frenado se vea reducida. Accione suavemente los frenos para secarlos y eliminar el hielo.
Desgaste de los discos de freno
Si desea obtener información acerca de cómo comprobar el desgaste del disco de freno, póngase en contacto con un concesionario TOYOTA o un taller cualificado.
Freno de estacionamiento
manual
Si nota un excesivo recorrido de la palanca del freno o una reducción en su eficacia, deberá ajustar el freno de estacionamiento, incluso antes de que llegue la siguiente revisión.Es necesario que un concesionario TOYOTA o taller cualificado revise el sistema.

226
Freno de estacionamiento
eléctrico
El sistema no requiere ninguna revisión rutinaria. No obstante, en caso de que se produzca un problema, lleve el sistema a un concesionario TOYOTA o a un taller cualificado para revisarlo.
NOTIC E
Si desea obtener más información acerca del freno de estacionamiento eléctrico, consulte la sección correspondiente.
Ruedas y neumáticos
La presión de inflado de los neumáticos, incluido de la rueda de repuesto, debe comprobarse con los neumáticos "fríos”.Las presiones indicadas en la etiqueta de presión de los neumáticos son válidas con los neumáticos "fríos". Si ha conducido durante más de 10 minutos o 10 km (6 millas) a más de 50 km/h (31 mph), añada 0,3 bares (30 kPa) a los valores indicados en la etiqueta.
WARNI NG
Si los neumáticos se inflan con una presión insuficiente, aumentará el consumo de combustible.
Una presión de los neumáticos que no cumpla los requisitos provoca un desgaste prematuro de estos y tiene un efecto adverso sobre el agarre del vehículo a la carretera (riesgo de accidente).
Conducir con los neumáticos desgastados o dañados reduce el rendimiento de la frenada y del agarre a la carretera del vehículo. Es recomendable comprobar regularmente el estado de los neumáticos (banda de rodadura y paredes laterales), las llantas y la presencia de las válvulas.Si los indicadores de desgaste no aparecen al fondo de la banda de rodadura, esto significa que la profundidad de las ranuras es inferior a 1,6 mm; resulta necesario sustituir los neumáticos.El uso de ruedas y neumáticos de tamaño diferente al especificado puede afectar a la duración de los neumáticos, a la rotación de las ruedas, a la distancia al suelo, a la lectura del velocímetro y tener un efecto adverso sobre el agarre a la carretera.El uso de neumáticos diferentes en los ejes delantero y trasero puede provocar que el sistema VSC funcione a destiempo.Marque siempre la dirección de giro de los neumáticos que guardará cuando instale neumáticos de invierno o verano. Guárdelos en un lugar fresco y seco y lejos de la luz directa del sol.Los neumáticos de invierno o para todas las
estaciones se pueden identificar por este símbolo situado en sus paredes laterales.
AdBlue® (motores diésel)
Para respetar el medio ambiente y garantizar el cumplimiento del estándar Euro 6 sin que ello afecte de manera adversa al rendimiento o al consumo de combustible de sus motores diésel, TOYOTA ha tomado la decisión de equipar a sus vehículos con un sistema que asocia SCR (Reducción catalítica selectiva) con un filtro de partículas diésel (DPF) para el tratamiento de los gases de escape.
SCR sistema
Mediante el uso de un líquido denominado AdBlue® que contiene urea, el convertidor catalítico convierte el 85% de los óxidos de nitrógeno (NOx) en nitrógeno y agua, que son inocuos para la salud y el medio ambiente.El AdBlue® se guarda en un un depósito especial que contiene aproximadamente 17 litros.Su capacidad permite una autonomía de aproximadamente 5.000 km (3.000 millas), (que puede variar considerablemente en función del estilo de conducción y del vehículo). Se accionará un sistema de
alerta automáticamente cuando quede una autonomía de 2.400 km (1.500 millas), por ejemplo, cuando se haya alcanzado el nivel de la reserva.Se emitirán varias alertas sucesivamente durante los 2.400 km (1.500 millas) restantes antes de que se vacíe el depósito y se inmovilice el vehículo.

227
Información práctica
7
NOTIC E
Si desea obtener más información acerca de los testigos de advertencia e indicación y las alertas o indicadores asociados, consulte las secciones correspondientes.
WARNI NG
Una vez que el depósito de AdBlue® esté vacío, un
dispositivo requerido por ley evita que el motor arranque de nuevo.Si el sistema SCR está defectuoso, el nivel de emisiones procedentes del vehículo dejará de cumplir con el estándar Euro 6 y el vehículo comenzará a contaminar el entorno.En caso de confirmar que existe una avería en el sistema SCR, es fundamental acudir a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza. Tras recorrer 1.100 km (685 millas), se activará un dispositivo automáticamente para evitar que el motor arranque.En ambos casos, un indicador de autonomía indicará la distancia que se puede recorrer antes de detener el vehículo.
NOTIC E
Congelación del AdBlue®
El AdBlue® se congela a temperaturas inferiores a aproximadamente -11°C.El sistema SCR incluye un calefactor para el depósito de AdBlue®, lo cual le permite continuar conduciendo en condiciones de mucho frío.
Suministro de AdBlue®
Es recomendable rellenar el AdBlue® en cuanto se emita la primera alerta indicando que se ha alcanzado el nivel de la reserva.
WARNI NG
Para que el sistema SCR funcione correctamente:– Utilice únicamente líquido AdBlue® que cumpla la norma ISO 22241.– No transfiera AdBlue® a otro recipiente, ya que perdería su pureza.– No diluya AdBlue® con agua.
Puede obtener AdBlue® en cualquier concesionario de Toyota autorizado, un taller de Toyota o un taller de confianza, así como en estaciones de servicio equipadas con bombas AdBlue® especialmente diseñadas para vehículos de pasajeros.
WARNI NG
No utilice dispensadores de AdBlue® reservados para camiones.
Recomendaciones de almacenamiento
El AdBlue® se congela a aproximadamente -11°C y se deteriora a temperaturas por encima de +25°C. Los recipientes deben guardarse en una zona fría y protegidos de la luz solar directa.En estas condiciones el líquido puede guardarse durante al menos un año.Si se ha congelado el líquido, podrá utilizarse una vez descongelado por completo a temperatura ambiente.
WARNI NG
No guarde nunca recipientes AdBlue® en su vehículo.
Precauciones de uso
AdBlue® es una solución basada en urea. El líquido es no inflamable, incoloro e inodoro (si se guarda en un lugar frío).En caso de contacto con la piel, lave la zona afectada con jabón y agua corriente. En caso de contacto con los ojos, enjuáguelos inmediatamente con grandes cantidades de agua o con una solución de lavado de ojos durante al menos 15 minutos. Solicite asistencia médica si siente una sensación de quemazón o irritación persistente.

228
En caso de ingestión, lávese la boca inmediatamente con agua limpia y beba mucha agua.En determinadas condiciones (a temperaturas elevadas, por ejemplo), no se puede descartar el riesgo de emisión de amoníaco: no inhale el líquido. Los vapores de amoníaco tienen un efecto irritante en las membranas mucosas (ojos, nariz y garganta).
WARNI NG
Mantenga el AdBlue® alejado del alcance de los
niños en su recipiente original.
Precauciones de uso
AdBlue® es una solución basada en urea. El líquido es no inflamable, incoloro e inodoro (si se guarda en un lugar frío).En caso de contacto con la piel, lave la zona afectada con jabón y agua corriente. En caso de contacto con los ojos, enjuáguelos inmediatamente con grandes cantidades de agua o con una solución de lavado de ojos durante al menos 15 minutos. Solicite asistencia médica si siente una sensación de quemazón o irritación persistente.En caso de ingestión, lávese la boca inmediatamente con agua limpia y beba mucha agua.En determinadas condiciones (a temperaturas elevadas, por ejemplo), no se puede descartar el riesgo de emisión de amoníaco: no inhale el líquido. Los vapores de amoníaco tienen un efecto irritante en las membranas mucosas (ojos, nariz y garganta).
WARNI NG
Mantenga el AdBlue® alejado del alcance de los niños en su recipiente original.
Procedimiento
Antes de iniciar el procedimiento de rellenado, asegúrese de que el vehículo esté aparcado en una superficie plana y nivelada.En condiciones de invierno, asegúrese de que la temperatura del vehículo sea superior a -11 °C. De lo contrario, es posible que el AdBlue® se congele y no se pueda verter en el depósito. Aparque el vehículo en una zona más cálida durante unas horas para poder realizar el rellenado.
WARNI NG
No vierta nunca el AdBlue® en el depósito de diésel.
WARNI NG
Si se salpica algo de AdBlue® o caen salpicaduras sobre la carrocería, enjuáguelas inmediatamente con agua fría o límpielo con un paño húmedo.Si el líquido ha cristalizado, límpielo con una esponja y agua caliente.
WARNI NG
Importante: en caso de que realice un repostaje tras una avería debido a la falta de AdBlue, es esencial esperar aproximadamente 5 minutos antes de activar el encendido, sin abrir la puerta del conductor, abrir el vehículo, introducir la llave en el interruptor de encendido o introducir la llave del sistema "Entrada y encendido sin llave" en el habitáculo.Active el encendido y, a continuación, espere 10 segundos antes de arrancar el motor.
► Desactive el encendido y retire la llave del interruptor para apagar el motor.o► Con Entrada y encendido sin llave, pulse el botón "START/STOP" para apagar el motor.

► Con el vehículo abierto y la portezuela del depósito de combustible abierta, gire el tapón azul del depósito de AdBlue® hacia la izquierda y retírelo.► Con un recipiente de AdBlue®: una vez comprobada la fecha de caducidad, lea detenidamente las instrucciones de la etiqueta antes de verter el contenido del recipiente en el depósito de AdBlue del vehículo.

229
Información práctica
7
► Con una bomba de AdBlue®: introduzca la boquilla y llene el depósito hasta que se cierre automáticamente la boquilla.
WARNI NG
Para no llenar demasiado el depósito de AdBlue®:– Añada entre 10 y 13 litros mediante recipientes de AdBlue®.– Pare de añadir líquido después del primer corte
automático de la boquilla si está repostando en una estación de servicio.El sistema solo registra AdBlue® recargas de 5 litros o más.
WARNI NG
Si el depósito de AdBlue® está completamente vacío (lo cual se confirmará si aparece el mensaje "Top up AdBlue: Starting impossible" (No es posible iniciar la recarga)), es imprescindible añadir al menos 5 litros.
Tras el rellenado
► Vuelva a colocar el tapón azul en el depósito y gírelo hacia la derecha hasta el fondo.► Cierre la portezuela del depósito de combustible.
No deseche botellas ni recipientes de AdBlue® con los residuos domésticos.Colóquelas en un recipiente reservado para este fin o llévelas al establecimiento en el que las adquirió.
Rotación libre de las ruedas
En determinadas situaciones, debe permitir la rotación libre de las ruedas del vehículo (cuando es remolcado, en carreteras con curvas, en lavados automáticos, durante su transporte en tren o barco, etc.).El procedimiento varía en función del tipo de caja de cambios y de freno de estacionamiento.
WARNI NG
No deje el vehículo desatendido mientras esté en marcha por inercia.
Con un cambio manual y un
freno de estacionamiento
eléctrico /
Para liberarlas
► Con el motor en funcionamiento y mientras pisa el pedal del freno, mueva la palanca selectora hasta la
posición de punto muerto.
► Desactive el encendido mientras pisa el pedal del freno.► Suelte el pedal del freno y, a continuación, vuelva a activar el encendido.► Presione la palanca de control para soltar el freno de estacionamiento mientras pisa el pedal del freno.► Suelte el pedal del freno y, a continuación, desactive el encendido.
Recuperación del funcionamiento normal
► Vuelva a arrancar el motor mientras pisa el pedal del freno.
Con un cambio automático y
un freno de estacionamiento
eléctrico /
Para liberarlas
► Con el motor en funcionamiento y mientras pisa el pedal del freno, coloque la palanca selectora en N.► Desactive el encendido mientras pisa el pedal del
freno.► Suelte el pedal del freno y, a continuación, vuelva a activar el encendido.► Presione la palanca de control para soltar el freno de estacionamiento mientras pisa el pedal del freno.► Suelte el pedal del freno y, a continuación, desactive el encendido.

230
Recuperación del funcionamiento normal
► Vuelva a arrancar el motor mientras pisa el pedal del freno y, a continuación, fije el selector de marchas en P.
Con selector de conducción
y freno de estacionamiento
eléctrico /
Procedimiento de liberación
► Con el vehículo parado y el motor en marcha, pise el pedal del freno y seleccione el modo N.Antes de que transcurran 5 segundos:► Mantenga pisado el pedal del freno y haga lo siguiente: desactive el encendido (si arranca con START/STOP, mantenga pulsado el botón durante 2 segundos) y mueva la palanca de selección hacia delante o hacia atrás.► Suelte el pedal del freno y, a continuación, vuelva a activar el encendido.
► Coloque el pie sobre el freno y pulse el control del freno de estacionamiento eléctrico para liberarlo.► Suelte el pedal del freno y, a continuación, desactive el encendido.
NOTIC E
Entrada y encendido sin llaveNo debe pisar el pedal del freno al activar y desactivar el encendido. Si lo hace, el motor arrancará y tendrá que reiniciar el procedimiento.
WARNI NG
Aparece un mensaje en el panel de instrumentos para confirmar el desbloqueo de las ruedas durante 15 minutos.Cuando el vehículo está en rotación libre de las ruedas, el sistema de sonido no puede actualizarse (mensaje mostrado en el panel de instrumentos).
Recuperación del funcionamiento normal
► Vuelva a arrancar el motor mientras pisa el pedal del freno y, a continuación, fije el selector de marchas en P.
Consejos sobre los cuidados
y el mantenimiento
Recomendaciones generales
Respete las siguientes recomendaciones para evitar daños en el vehículo.
Exterior
WARNI NG
No utilice nunca lavados a alta presión en el compartimento del motor, ya que podrían dañarse los componentes eléctricos.No lave el vehículo en condiciones de mucha luminosidad o de frío extremo.
NOTIC E
Cuando lave el vehículo en un lavado automático, asegúrese de cerrar las puertas y, dependiendo de la versión, de retirar la llave electrónica.Cuando utilice una máquina de lavado a presión, sujete la lanza a un mínimo de 30 cm de distancia del vehículo (especialmente cuando limpie zonas que contengan pintura que haya saltado, sensores o juntas).Limpie lo antes posible las manchas que contengan
productos químicos que puedan dañar la pintura del vehículo (incluido resina de árboles, defecaciones de pájaros, polen y alquitrán).

231
Información práctica
7
Si el entorno en el que se encuentra el vehículo así lo demanda, límpielo con frecuencia para eliminar los depósitos de sal (en zonas costeras), el hollín (en áreas industriales) y el barro/sal (en zonas húmedas o frías). Estas sustancias pueden resultar altamente corrosivas.Contacte con un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para obtener asesoramiento sobre cómo eliminar manchas difíciles que requieran la utilización de productos especiales (como alquitrán o productos para eliminar insectos).Es recomendable que acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para llevar a cabo las tareas de retoque de la pintura.
Interior
WARNI NG
Cuando lave el vehículo, no utilice nunca una manguera de agua ni un chorro de alta presión para limpiar el interior.Las copas u otros recipientes abiertos que contengan líquido pueden derramarse y provocar daños en los instrumentos y los controles situados en la consola central. Tenga cuidado.Para limpiar los paneles de instrumentos, las pantallas táctiles u otras pantallas, use con suavidad un trapo suave y seco. No emplee productos (como alcohol o desinfectante) o agua
jabonosa directamente en las superficies, ya que podría dañarlas.
Carrocería
Pintura de mucho brillo
WARNI NG
No utilice productos abrasivos ni disolventes,
gasolina ni aceite para limpiar la carrocería.No utilice nunca esponjas abrasivas para limpiar manchas difíciles. Riesgo de rallar la pintura.No aplique abrillantador en condiciones de mucho sol, ni sobre piezas de plástico o goma.
NOTIC E
Utilice una esponja suave y agua jabonosa o un producto con PH neutro.Limpie suavemente la carrocería con un paño de microfibras limpio.Aplique abrillantador con el vehículo limpio y seco.Cumpla las instrucciones de uso indicadas en el producto.
Adhesivos
(En función de la versión)
WARNI NG
No utilice máquinas de lavado a alta presión para lavar el vehículo. Riesgo de daños o de que se despeguen los adhesivos.
NOTIC E
Utilice una manguera de flujo elevado con agua a una temperatura de entre 25°C y 40°C.Pase el chorro de agua por la superficie que desea lavar, en perpendicular.Enjuague el vehículo con agua desmineralizada.

232
Quedarse sin combustible
(diésel)
En vehículos equipados con motores diésel, el sistema de combustible debe purgarse si se queda sin combustible.Antes de comenzar a purgar el sistema, es esencial añadir al menos 5 litros de diésel en el depósito de combustible.
NOTIC E
Si desea obtener más información sobre el repostaje y sobre cómo evitar un repostaje de combustible incorrecto (diésel), consulte la sección correspondiente.
NOTIC E
Para obtener más información sobre el compartimento del motor, concretamente sobre la ubicación de estos componentes bajo el capó, consulte la sección correspondiente.
Con motores Euro 6.2/6.3
► Active el encendido (sin arrancar el motor).► Espere alrededor de 1 minuto y desactive el encendido.► Accione el motor de arranque para arrancar el
motor.Si el motor no arranca al primer intento, no continúe intentándolo, sino que reinicie el procedimiento.
Kit de herramientas
► Para poder acceder más fácilmente, mueva los asientos hacia delante.
Acceso a las herramientas
Vehículo con motor eléctrico
Con kit de reparación temporal de pinchazosLas herramientas se encuentran en el hueco para pies del pasajero.Con una rueda de repuestoLas herramientas se encuentran bajo el asiento delantero derecho.Para acceder a las herramientas:– Con un asiento delantero no ajustable, levante el cojín del asiento colocando su mano entre el cojín y el respaldo.– Con un asiento delantero ajustable, mueva el asiento hacia delante lo máximo posible.La toma se encuentra en el hueco para pies del pasajero.
Vehículo con motor de gasolina o diésel
Con kit de reparación temporal de pinchazosEl kit se encuentra bajo el asiento delantero derecho.Con una rueda de repuestoEl gato se encuentra bajo el asiento delantero derecho.Las herramientas se encuentran bajo el asiento delantero izquierdo.
Descripción de las herramientas
1.Coloque un calce para inmovilizar el vehículo.
2.Separador extraíble.
3.Llave Torx.Permite retirar las luces traseras para cambiar una bombilla.
Con un kit de reparación temporal de
pinchazos

4.Compresor de 12 V con un cartucho de sellante y
un adhesivo con el límite de velocidadPara reparar temporalmente un neumático y ajustar la presión de este.
