2022 TOYOTA PROACE CITY VERSO EV lock

228
Bränslestopp (Diesel)
Med dieselmotor: bränslesystemet måste avluftas efter ett bränslestopp.Innan du börjar avlufta systemet måste du fylla på minst 5 liter diesel i bränsletanken.
NOTIC E
För mer information om Påfyllning och om Feltankningsskydd (Diesel), se
motsvarande avsnitt.
NOTIC E
För mer information om Motorrummet, i synnerhet placeringen av dessa komponenter under huven, se motsvarande avsnitt.
Med Euro 6.2/6.3-motorer
► Slå på tändningen (utan att starta motorn).► Vänta i cirka 1 minut och slå från tändningen.► Aktivera startmotorn för att starta motorn.Om motorn inte startar på första försöket ska du inte fortsätta att försöka starta, utan göra om proceduren.
Verktygssats
► Skjut sätet framåt för smidigare åtkomst.
Åtkomst till verktyg
Modell med elmotor
Med sats för provisorisk däcklagningVerktygen är placerade i passagerarens fotutrymme.Med reservhjulVerktygen finns under höger framsäte.Åtkomst till verktygen:– Med icke-justerbart framsäte, lyft upp sätesdynan genom att placera handen mellan dynan och ryggstödet.– Med justerbart framsäte, flytta sätet så långt framåt som det går.Domkraften är placerad i passagerarens fotutrymme.
Modell med bensin- eller dieselmotor
Med sats för provisorisk däcklagningSatsen finns under höger framsäte.
Med reservhjulDomkraften finns under höger framsäte.Verktygen finns under vänster framsäte.
Beskrivning av verktygen
1.Hjulblock för att immobilisera bilen.
2.Löstagbar bogseringsögla.
3.Torxnyckel.För borttagning av bakljusen för glödlampsbyte.
Med sats för provisorisk däcklagning

4.12 V-kompressor med patron med tätningsmedel och hastighetsbegränsningsdekal.
För tillfällig lagning av däck och för reglering av lufttrycket.

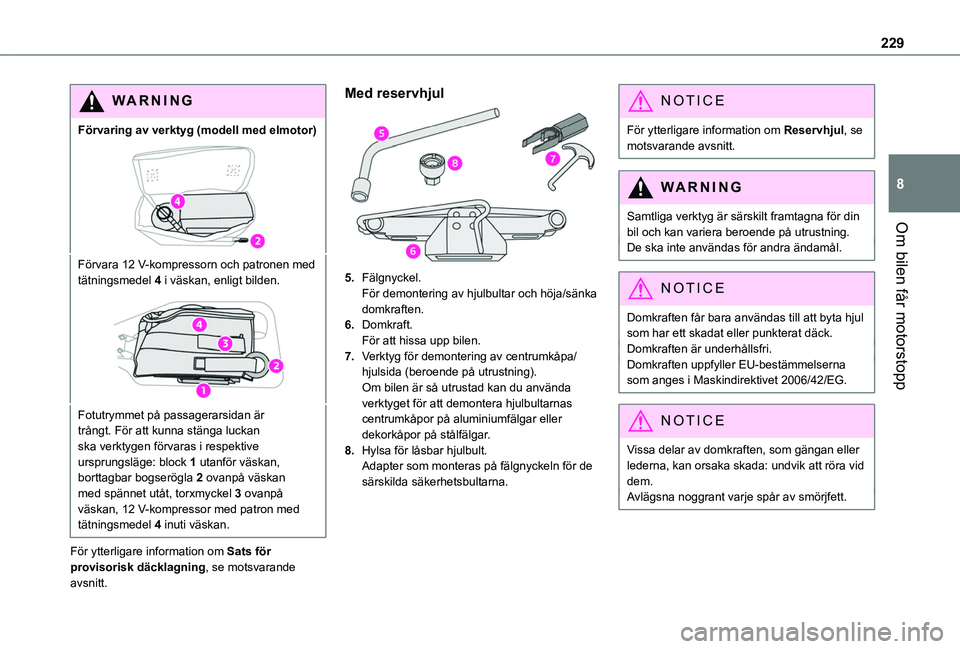

229
Om bilen får motorstopp
8
WARNI NG
Förvaring av verktyg (modell med elmotor)
Förvara 12 V-kompressorn och patronen med tätningsmedel 4 i väskan, enligt bilden.
Fotutrymmet på passagerarsidan är trångt. För att kunna stänga luckan ska verktygen förvaras i respektive ursprungsläge: block 1 utanför väskan, borttagbar bogserögla 2 ovanpå väskan med spännet utåt, torxmyckel 3 ovanpå väskan, 12 V-kompressor med patron med tätningsmedel 4 inuti väskan.
För ytterligare information om Sats för provisorisk däcklagning, se motsvarande avsnitt.
Med reservhjul
5.Fälgnyckel.För demontering av hjulbultar och höja/sänka domkraften.
6.Domkraft.För att hissa upp bilen.
7.Verktyg för demontering av centrumkåpa/hjulsida (beroende på utrustning).Om bilen är så utrustad kan du använda verktyget för att demontera hjulbultarnas centrumkåpor på aluminiumfälgar eller dekorkåpor på stålfälgar.
8.Hylsa för låsbar hjulbult.Adapter som monteras på fälgnyckeln för de särskilda säkerhetsbultarna.
NOTIC E
För ytterligare information om Reservhjul, se motsvarande avsnitt.
WARNI NG
Samtliga verktyg är särskilt framtagna för din bil och kan variera beroende på utrustning.De ska inte användas för andra ändamål.
NOTIC E
Domkraften får bara användas till att byta hjul som har ett skadat eller punkterat däck.Domkraften är underhållsfri.Domkraften uppfyller EU-bestämmelserna som anges i Maskindirektivet 2006/42/EG.
NOTIC E
Vissa delar av domkraften, som gängan eller lederna, kan orsaka skada: undvik att röra vid dem.Avlägsna noggrant varje spår av smörjfett.

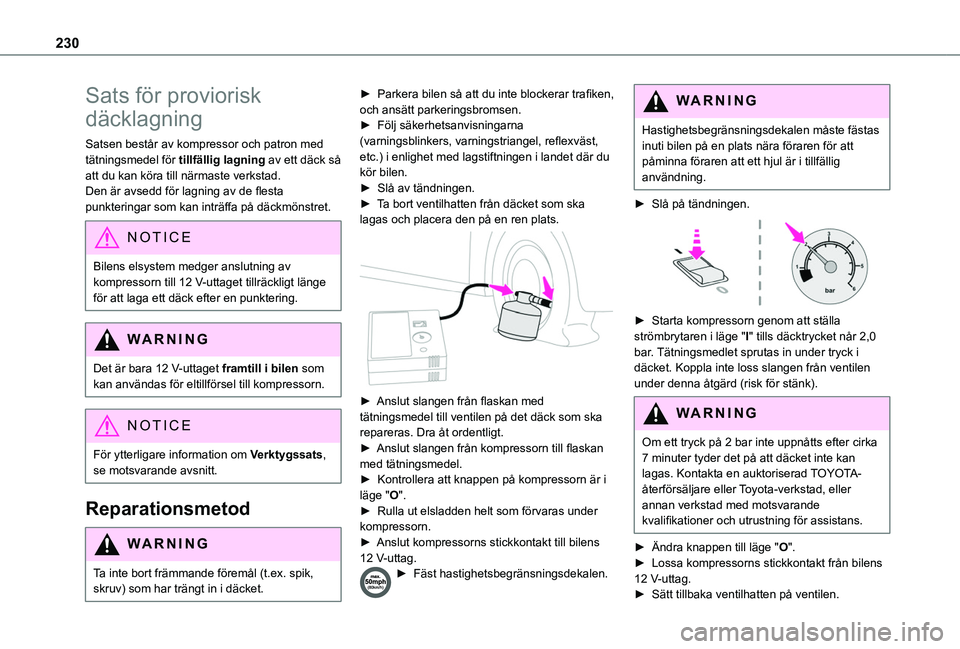

230
Sats för proviorisk
däcklagning
Satsen består av kompressor och patron med tätningsmedel för tillfällig lagning av ett däck så att du kan köra till närmaste verkstad.Den är avsedd för lagning av de flesta punkteringar som kan inträffa på däckmönstret.
NOTIC E
Bilens elsystem medger anslutning av kompressorn till 12 V-uttaget tillräckligt länge för att laga ett däck efter en punktering.
WARNI NG
Det är bara 12 V-uttaget framtill i bilen som kan användas för eltillförsel till kompressorn.
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
Reparationsmetod
WARNI NG
Ta inte bort främmande föremål (t.ex. spik, skruv) som har trängt in i däcket.
► Parkera bilen så att du inte blockerar trafiken, och ansätt parkeringsbromsen.► Följ säkerhetsanvisningarna (varningsblinkers, varningstriangel, reflexväst, etc.) i enlighet med lagstiftningen i landet där du kör bilen.► Slå av tändningen.► Ta bort ventilhatten från däcket som ska lagas och placera den på en ren plats.

► Anslut slangen från flaskan med tätningsmedel till ventilen på det däck som ska repareras. Dra åt ordentligt.► Anslut slangen från kompressorn till flaskan med tätningsmedel.► Kontrollera att knappen på kompressorn är i läge "O".► Rulla ut elsladden helt som förvaras under kompressorn.► Anslut kompressorns stickkontakt till bilens 12 V-uttag.► Fäst hastighetsbegränsningsdekalen.
WARNI NG
Hastighetsbegränsningsdekalen måste fästas inuti bilen på en plats nära föraren för att påminna föraren att ett hjul är i tillfällig användning.
► Slå på tändningen.

► Starta kompressorn genom att ställa strömbrytaren i läge "I" tills däcktrycket når 2,0 bar. Tätningsmedlet sprutas in under tryck i däcket. Koppla inte loss slangen från ventilen under denna åtgärd (risk för stänk).
WARNI NG
Om ett tryck på 2 bar inte uppnåtts efter cirka
7 minuter tyder det på att däcket inte kan lagas. Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för assistans.
► Ändra knappen till läge "O".► Lossa kompressorns stickkontakt från bilens 12 V-uttag.► Sätt tillbaka ventilhatten på ventilen.

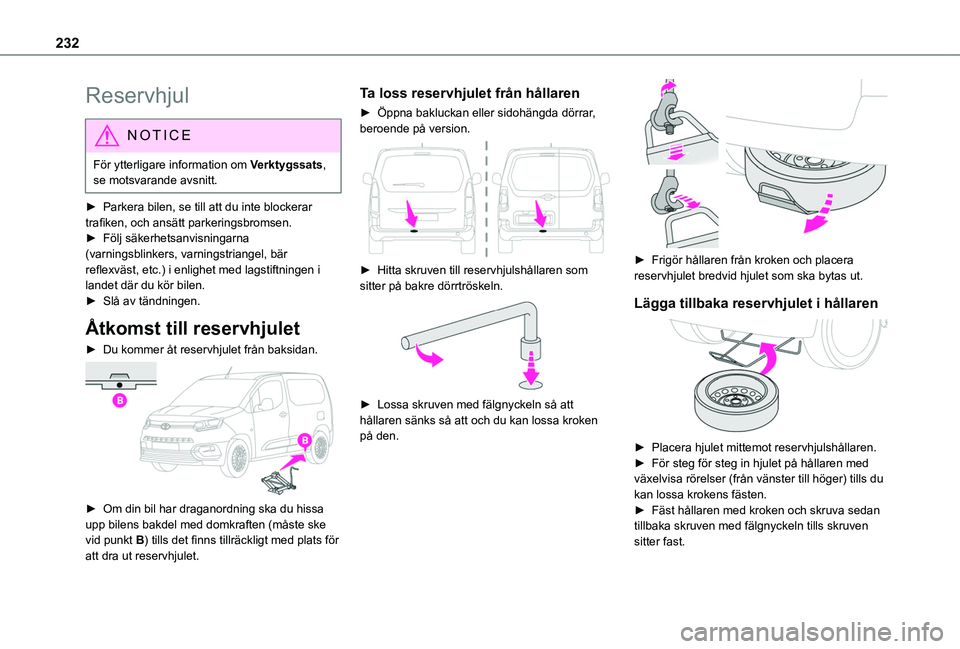

232
Reservhjul
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
► Parkera bilen, se till att du inte blockerar trafiken, och ansätt parkeringsbromsen.► Följ säkerhetsanvisningarna (varningsblinkers, varningstriangel, bär reflexväst, etc.) i enlighet med lagstiftningen i landet där du kör bilen.► Slå av tändningen.
Åtkomst till reservhjulet
► Du kommer åt reservhjulet från baksidan.

► Om din bil har draganordning ska du hissa upp bilens bakdel med domkraften (måste ske vid punkt B) tills det finns tillräckligt med plats för
att dra ut reservhjulet.
Ta loss reservhjulet från hållaren
► Öppna bakluckan eller sidohängda dörrar, beroende på version.

► Hitta skruven till reservhjulshållaren som sitter på bakre dörrtröskeln.

► Lossa skruven med fälgnyckeln så att hållaren sänks så att och du kan lossa kroken på den.

► Frigör hållaren från kroken och placera reservhjulet bredvid hjulet som ska bytas ut.
Lägga tillbaka reservhjulet i hållaren

► Placera hjulet mittemot reservhjulshållaren.► För steg för steg in hjulet på hållaren med växelvisa rörelser (från vänster till höger) tills du kan lossa krokens fästen.► Fäst hållaren med kroken och skruva sedan tillbaka skruven med fälgnyckeln tills skruven sitter fast.

233
Om bilen får motorstopp
8
Ta bort hjulet
WARNI NG
Parkera bilenParkera bilen på ett sådant sätt att du inte stör trafiken, på vågrät och stadig mark där det inte är halt.Med manuell växellåda, lägg i ettans växel så att hjulen spärras, ansätt parkeringsbromsen om den inte är programmerad i automatiskt läge, och slå av tändningen.Med automatväxellåda, välj läge P så att hjulen spärras, ansätt parkeringsbromsen om den inte är programmerad i automatiskt läge, och slå av tändningen.Kontrollera att varningslamporna till parkeringsbromsen lyser med fast sken på instrumentpanelen.Passagerarna måste lämna bilen och vänta på en säker plats.Placera ut ett hjulblock under det hjul som är diagonalt mot hjulet som ska bytas.
Kryp aldrig in under en bil som är upplyft med domkraft; använd en pallbock.
NOTIC E
Hjul med hjulsidaNär hjulet tas bort ska hjulsidan tas bort först genom att du drar i den vid öppningen runt ventilen med färgnyckeln. Vid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och trycker sedan runt om på hjulsidan med handflatan.


► Med stålfälg: demontera hjulsidan med verktyget 7.► Med lättmetallfälg: demontera huvudet från
respektive hjulbult med verktyget 7.
► I förekommande fall, placera fälgnyckeln 5 på den låsbara hjulbulten 8 och lossa säkerhetsbulten.► Lossa (utan att ta bort) resten av hjulbultarna med endast fälgnyckeln 5.
NOTIC E
Hjul med hjulsidaNär hjulet tas bort ska hjulsidan tas bort
först genom att du drar i den vid öppningen runt ventilen med ett fälgkors.


► Placera domkraftens underlag på marken
och försäkra dig om att den är direkt under lyftpunkten A eller B på underredet som är närmast det hjul som ska bytas.

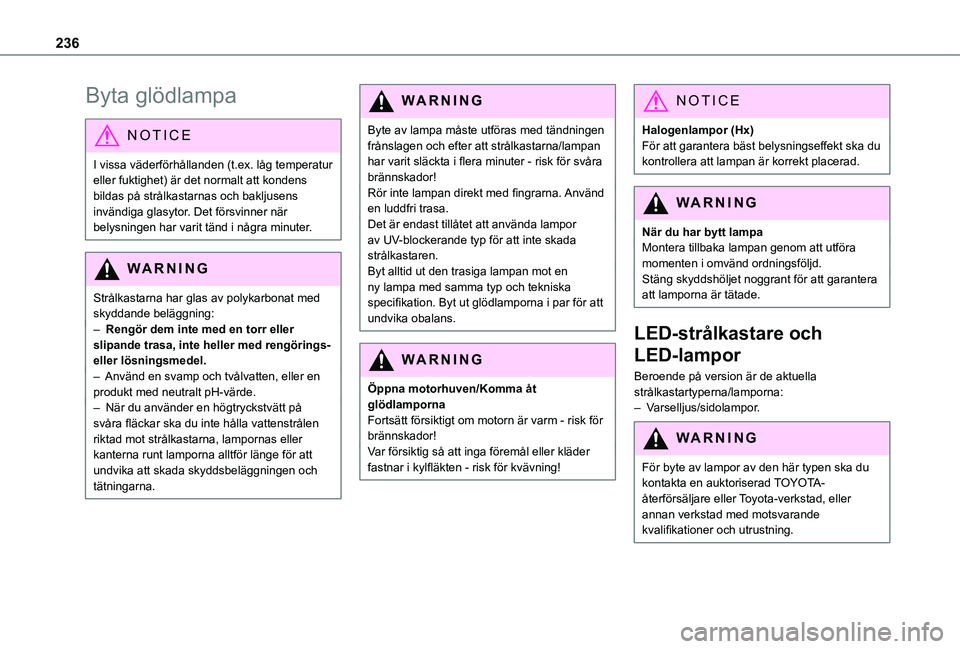

236
Byta glödlampa
NOTIC E
I vissa väderförhållanden (t.ex. låg temperatur eller fuktighet) är det normalt att kondens bildas på strålkastarnas och bakljusens invändiga glasytor. Det försvinner när belysningen har varit tänd i några minuter.
WARNI NG
Strålkastarna har glas av polykarbonat med skyddande beläggning:– Rengör dem inte med en torr eller slipande trasa, inte heller med rengörings- eller lösningsmedel.– Använd en svamp och tvålvatten, eller en produkt med neutralt pH-värde.– När du använder en högtryckstvätt på svåra fläckar ska du inte hålla vattenstrålen riktad mot strålkastarna, lampornas eller
kanterna runt lamporna alltför länge för att undvika att skada skyddsbeläggningen och tätningarna.
WARNI NG
Byte av lampa måste utföras med tändningen frånslagen och efter att strålkastarna/lampan har varit släckta i flera minuter - risk för svåra brännskador!Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.Det är endast tillåtet att använda lampor av UV-blockerande typ för att inte skada strålkastaren.Byt alltid ut den trasiga lampan mot en ny lampa med samma typ och tekniska specifikation. Byt ut glödlamporna i par för att undvika obalans.
WARNI NG
Öppna motorhuven/Komma åt glödlampornaFortsätt försiktigt om motorn är varm - risk för brännskador!
Var försiktig så att inga föremål eller kläder fastnar i kylfläkten - risk för kvävning!
NOTIC E
Halogenlampor (Hx)För att garantera bäst belysningseffekt ska du kontrollera att lampan är korrekt placerad.
WARNI NG
När du har bytt lampaMontera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.Stäng skyddshöljet noggrant för att garantera att lamporna är tätade.
LED-strålkastare och
LED-lampor
Beroende på version är de aktuella strålkastartyperna/lamporna:– Varselljus/sidolampor.
WARNI NG
För byte av lampor av den här typen ska du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

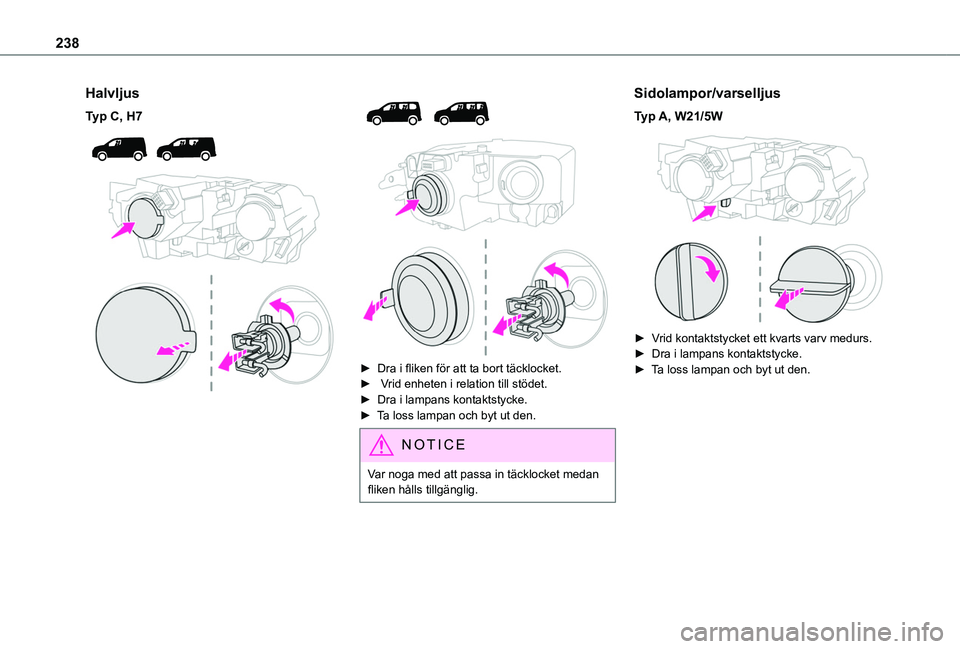

238
Halvljus
Typ C, H7





► Dra i fliken för att ta bort täcklocket. ► Vrid enheten i relation till stödet.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.
NOTIC E
Var noga med att passa in täcklocket medan fliken hålls tillgänglig.
Sidolampor/varselljus
Typ A, W21/5W

► Vrid kontaktstycket ett kvarts varv medurs.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.

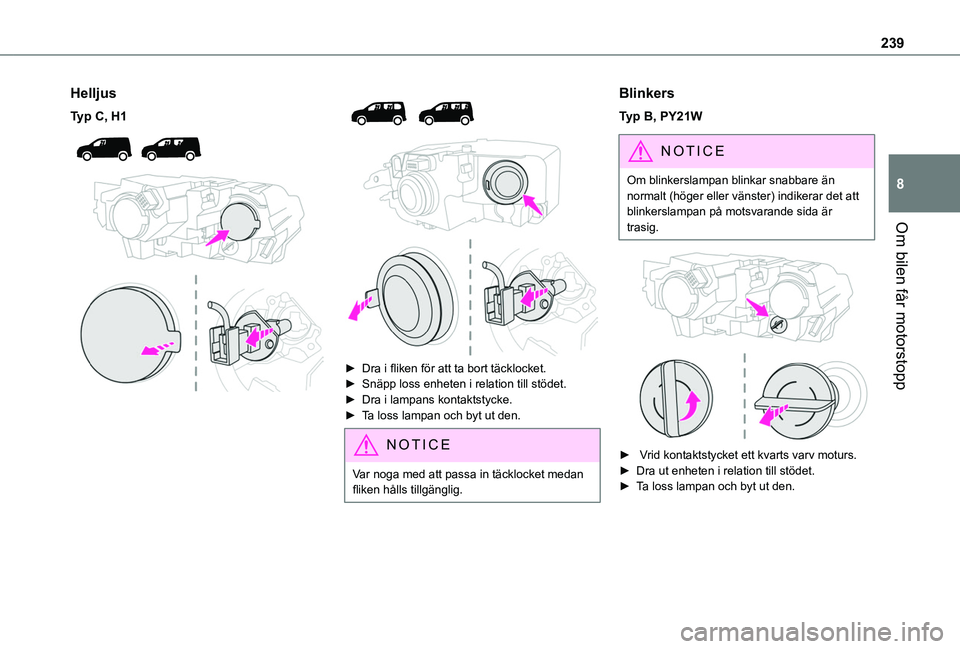

239
Om bilen får motorstopp
8
Helljus
Typ C, H1





► Dra i fliken för att ta bort täcklocket.► Snäpp loss enheten i relation till stödet.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.
NOTIC E
Var noga med att passa in täcklocket medan fliken hålls tillgänglig.
Blinkers
Typ B, PY21W
NOTIC E
Om blinkerslampan blinkar snabbare än normalt (höger eller vänster) indikerar det att blinkerslampan på motsvarande sida är trasig.


► Vrid kontaktstycket ett kvarts varv moturs.► Dra ut enheten i relation till stödet.
► Ta loss lampan och byt ut den.
