Presentazione
Presentazione
Queste illustrazioni e descrizioni vengono fornite a titolo di guida. La presenza e l'ubicazione di alcuni componenti varia a seconda della versione, dell'allestimento e del paese in cui il veicolo viene venduto.
Strumentazione e comandi
1.Rilascio del cofano
2.Fusibili della plancia
3.Avvisatore acustico
4.Quadro strumenti
5.AllarmeLuce di cortesiaPulsante di chiamata di emergenzaSpecchietto retrovisore interno o schermo di visualizzazione Vista posteriore circostante (Proace City)Specchietto di monitoraggio (Proace City Verso)Visualizzazione delle spie di avvertenza per le cinture di sicurezza e l'airbag passeggero
anteriore (Proace City Verso)Comando pannello parasole del tetto panoramico (Proace City Verso)
6.Sistema audio BLUETOOTH touch screenTouch screen con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Porta USB
8.Riscaldamento / Aria condizionataDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
9.Freno di stazionamento elettricoPulsante "START/STOP"
10.Cambio (benzina o diesel)Selettore di guida
11 .Presa a 12 V
12.Presa accessori a 230 V
13.Cassetto portaoggetti
14.Vano portaoggetti
Cassetto portaoggetti
15.Disattivazione dell'airbag del passeggero anteriore (sul lato del cassetto portaoggetti, con la portiera aperta)

15
Strumentazione
1
► Selezionare "Configurazione".
► Selezionare "Instrument panel personalisation".Con TOYOTA Connect Nav► Premere Impostazioni nel banner del touch screen.► Selezionare "OPZIONI".► Selezionare "Instrument panel personalisation".► Selezionare "Personal 1" o "Personal 2".► Selezionare il tipo di informazioni utilizzando le frecce di scorrimento sul touch screen:• "Default" (vuoto).• "Trip computer".• "Sistemi Multimediali".• "Accessories consumption" (a seconda della versione).• "Rev counter" (benzina o diesel).
NOTIC E
Se viene visualizzato il tipo di informazioni "Default", "Personal 1" o "Personal 2" non sarà più disponibile nell'elenco delle modalità di visualizzazione.
► Confermare per salvare e uscire.La modalità "Personal" viene visualizzata immediatamente.Le informazioni vengono visualizzate immediatamente sul quadro strumenti se viene
selezionata la modalità di visualizzazione corrispondente.
NOTIC E
Il tipo di informazioni selezionato in "Personal 1" non è disponibile in modalità "Personal 2".
Indicatori e spie di allarme
Visualizzati sotto forma di simboli, gli indicatori e le spie di allarme informano il conducente della presenza di un'anomalia (spie di allarme) o dello stato di funzionamento di un sistema (indicatori di funzionamento o disattivazione). Alcune spie si accendono in due modi (fissa o lampeggiante) e/o in colori differenti.
Allarmi associati
L'illuminazione di una spia può essere accompagnata da un segnale acustico e/o dalla visualizzazione di un messaggio su uno schermo.La relazione tra il tipo di allarme e lo stato operativo del veicolo consente di determinare se la situazione è normale o se si è verificata un'anomalia: fare riferimento alla descrizione di ciascuna spia per ulteriori informazioni.
Quando l'accensione è inserita
Alcune spie di colore rosso o arancione si accendono per qualche secondo all'inserimento
dell'accensione. Queste spie dovrebbero spegnersi subito dopo l'avviamento del motore.Per ulteriori informazioni su un sistema o una funzione, fare riferimento alla sezione corrispondente.
Spia di allarme
continuamente accesa
L'accensione di una spia di allarme di colore rosso o arancione indica la presenza di un'anomalia che necessita di ulteriore investigazione.
Se una spia di allarme rimane accesa
I riferimenti (1), (2) e (3) nella descrizione degli indicatori e delle spie di allarme indicano se è necessario o meno contattare un professionista qualificato in aggiunta alle azioni raccomandate immediate.(1): È necessario arrestare il veicolo.Arrestare il veicolo non appena è sicuro effettuare questa operazione e disinserire l'accensione.
(2): Rivolgersi a un concessionario TOYOTA o a una officina qualificata.(3): Recarsi in un concessionario TOYOTA o in una officina qualificata.

32
Raccomandazioni
Non utilizzare oggetti appuntiti sul touch screen.Non toccare il touch screen con le mani bagnate.Utilizzare un panno morbido e pulito per pulire il touch screen.
Comandi principali
Con accensione disinserita: avvio del sistemaCon motore in funzione: silenziamentoManopola sinistra: regolazione del volume (rotazione)/accesso diretto al menu Sistemi Multimediali (pressione)Manopola destra: regolazione del flusso d'aria (rotazione)/accesso diretto al menu Clima (pressione)Accesso ai menu
Ritorno alla schermata precedente o conferma
NOTIC E
Dopo qualche istante senza alcuna azione sulla seconda pagina, viene visualizzata automaticamente la prima pagina.
Menu
Radio
Sistemi Multimediali
ClimaImpostazioni di temperatura, flusso d'aria, ecc.Per ulteriori informazioni sull'Aria condizionata manuale, fare riferimento alla sezione corrispondente.Telefono
GuidaAttivazione, disattivazione e impostazioni per determinate funzioni.ImpostazioniImpostazioni principali di sistema.
NOTIC E
Per ulteriori informazioni sui menu, fare riferimento alle sezioni che descrivono i sistemi audio e telematico.
Touch screen
Questo sistema consente di accedere ai seguenti elementi:– Visualizzazione permanente dell'ora e della temperatura esterna (viene visualizzata una spia di allarme se c'è rischio di ghiaccio).– Funzioni del veicolo e menu delle impostazioni dell'equipaggiamento.– Comandi dell'impianto audio e del telefono e visualizzazione delle relative informazioni.– Visualizzazione delle funzioni di assistenza visiva alle manovre– Servizi Internet e visualizzazione delle relative informazioni.– Comandi del sistema di navigazione e visualizzazione delle relative informazioni (a seconda della versione).
WARNI NG
Per motivi di sicurezza, arrestare sempre il veicolo prima di eseguire operazioni che richiedono attenzione.Alcune funzioni non sono accessibili durante la guida.

33
Strumentazione
1
Raccomandazioni
Questo schermo è di tipo capacitativo.– Non utilizzare oggetti appuntiti sul touch screen.– Non toccare il touch screen con le mani bagnate.– Utilizzare un panno morbido e pulito per pulire il touch screen.
Principi
► Utilizzare i pulsanti su ciascun lato del touch screen per accedere ai menu, quindi premere i pulsanti visualizzati sul touch screen.Alcuni menu potrebbero essere visualizzati su due pagine: premere il pulsante "OPZIONI" per accedere alla seconda pagina.
NOTIC E
Dopo qualche istante senza alcuna azione sulla seconda pagina, viene visualizzata automaticamente la prima pagina.
Per disattivare/attivare una funzione, selezionare "OFF" o "ON".Configurazione di una funzione
Accesso alle informazioni aggiuntive della funzioneConferma
Ritorno alla pagina precedente o conferma
Menu
NOTIC E
Toccare il touch screen con tre dita per visualizzare tutti i pulsanti di menu.
NOTIC E
Per ulteriori informazioni sui menu, fare riferimento alle sezioni che descrivono i sistemi audio e telematico.
Radio/Sistemi Multimediali
Navigazione (A seconda dell'equipaggiamento)Guida o Veicolo (A seconda dell'equipaggiamento)Attivazione, disattivazione e impostazioni per determinate funzioni.Le funzioni sono organizzate in 2 schede: "Funzioni di guida" e "Impostazioni veicolo".Telefono
ApplicazioneVisualizzazione dei servizi connessi disponibili.Energia (con TOYOTA Connect Nav)
Accesso alle funzioni elettriche specifiche (flusso di energia, statistiche dei consumi, ricarica differita) organizzate nelle 3 schede corrispondenti.
oppureImpostazioniImpostazioni principali per il sistema audio e il touch screen.Attivazione/disattivazione del sistema audio.Regolazione/silenziamento del volume.
Barra superiore
Alcune informazioni vengono visualizzate in modo permanente nella barra superiore del touch screen:– Ora e temperatura esterna (viene visualizzata una spia di allarme se c'è rischio di ghiaccio).– Promemoria delle informazioni dai menu Radio Sistemi Multimediali e Telefono e istruzioni di navigazione (a seconda dell'equipaggiamento).– Notifiche.– Accesso alle Impostazioni.
Menu Energia
Questo menu è accessibile solo con un TOYOTA Connect Nav:A seconda della versione, questo menu è accessibile:– direttamente, premendo il pulsante vicino al touch screen.– tramite il menu Applicazioni.

55
Accesso
2
NOTIC E
Quando il veicolo si riblocca automaticamente (come accade se una portiera o i bagagliaio non vengono aperti entro 30 secondi dalla sbloccaggio), il sistema di monitoraggio viene riattivato automaticamente.
Bloccaggio del veicolo
solo con monitoraggio del
perimetro esterno
Disabilitare il monitoraggio volumetrico e anti-inclinazione per evitare l'attivazione indesiderata dell'allarme in determinati casi, come:– Leggera apertura di un cristallo o del tetto apribile. – Lavaggio del veicolo.– Sstituzione di una ruota.– Traino del veicolo.– Trasporto su nave o traghetto.
Disattivazione del monitoraggio
volumetrico interno e
anti-inclinazione
► Disinserire l'accensione e, entro 10 secondi, premere il pulsante di allarme fino all'accensione fissa della relativa spia rossa.► Uscire dal veicolo.► Bloccare il veicolo tramite il telecomando o il sistema di "Accesso e avviamento senza
chiave".
È attivo solo il monitoraggio del perimetro esterno; la spia rossa all'interno del pulsante lampeggia ogni secondo.
NOTIC E
Considerare il fatto che la disattivazione deve essere eseguita ogni volta che l'accensione viene disinserita.
Riattivazione del monitoraggio
volumetrico interno e
anti-inclinazione
► Disattivare il monitoraggio del perimetro sbloccando il veicolo con il telecomando o con il sistema di Accesso e avviamento senza chiave.La spia nel pulsante si spegne.► Riattivare tutto il monitoraggio bloccando il veicolo con il telecomando o con il sistema di Accesso e avviamento senza chiave.La spia rossa sul pulsante lampeggia nuovamente ogni secondo.
Attivazione dell'allarme
Questo stato è indicato dall'attivazione della sirena e dal lampeggiamento degli indicatori di direzione per 30 secondi.A seconda del paese di vendita, alcune funzioni di monitoraggio rimangono attive fino a quando l'allarme non è stato inserito per undici volte consecutive.
Quando il veicolo viene sbloccato tramite il telecomando o il sistema "Accesso e avviamento senza chiave", il rapido lampeggiamento della spia rossa sul pulsante segnala che l'allarme si è attivato durante l'assenza del conducente del veicolo. Dopo l'inserimento dell'accensione, la spia smette di lampeggiare immediatamente.
Anomalia del telecomando
Per disattivare le funzioni di monitoraggio:► Sbloccare il veicolo utilizzando la chiave nella serratura della portiera anteriore sinistra.► Aprire la portiera; l'allarme è attivato.► Inserire l'accensione; l'allarme si arresta; la spia nel pulsante si spegne.
Bloccaggio del veicolo
senza attivazione
dell'allarme
► Bloccare o chiudere tramite serratura il veicolo tramite la chiave (parte integrante del telecomando) inserita nella serratura della
portiera lato conducente.
Anomalia
Quando l'accensione è inserita, l'illuminazione fissa della spia rossa sul pulsante indica la presenza di un'anomalia del sistema.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.

94
Programmazione
Con TOYOTA Connect Radio
Premere Connect-App per visualizzare la pagina principale.Quindi premere "Riscaldamento/ventilazione programmabili".► Selezionare la scheda "Stato" per attivare/disattivare il sistema.► Selezionare la scheda "Altre impostazioni" per scegliere la modalità "Riscalda.", per riscaldare il motore e l'abitacolo o "Ventilaz." per ventilare l'abitacolo.► Quindi impostare/memorizzare l'orario in cui sarà raggiunta la temperatura di pre-riscaldamento per ciascuna selezione.Premere questo pulsante per memorizzare.
Con TOYOTA Connect Nav
► Premere il menu "Applicazione".
► Premere la scheda "App veicolo".► Premere "Programmazione temperatura".► Premere la scheda "Stato" per attivare/disattivare il sistema.► Premere la scheda "Parametri" per selezionare la modalità "Riscaldamento" per riscaldare il motore e l'abitacolo o la modalità "Ventilazione" per ventilare l'abitacolo.
► Quindi impostare/memorizzare l'orario di attivazione per ciascuna selezione.► Premere "OK" per confermare.
NOTIC E
È necessario far trascorrere almeno 60 minuti tra un'operazione di programmazione e l'altra.
NOTIC E
A seconda della temperatura esterna, è necessaria una determinata quantità di tempo di pre-condizionamento per raggiungere la temperatura programmata entro l'orario di attivazione memorizzato.Il pre-condizionamento dura fino a un massimo di 45 min. con motore diesel e fino a un massimo di 30 min. con motore a benzina.
Telecomando a lungo raggio
(A seconda della versione.)
Questo consente di attivare o disattivare a distanza il riscaldamento dell'abitacolo.Il telecomando ha un raggio di 1 km negli spazi aperti.

Attivazione
► La pressione di questo pulsante avvia immediatamente il riscaldamento (confermato dalla breve accensione della spia verde).
Disattivazione
► La pressione di questo pulsante arresta immediatamente il riscaldamento (confermato dalla breve accensione della spia rossa).
NOTIC E
La spia sul telecomando lampeggia per circa 2 secondi se il veicolo non ha ricevuto il segnale, in tal casospostarsi in una posizione diversa e ripetere il comando.

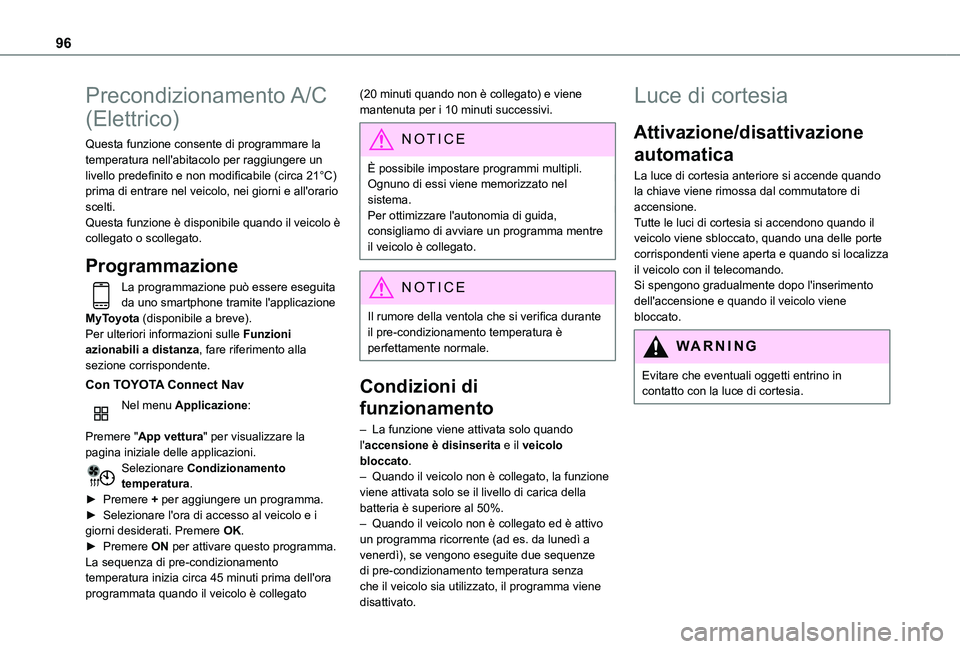

96
Precondizionamento A/C
(Elettrico)
Questa funzione consente di programmare la temperatura nell'abitacolo per raggiungere un livello predefinito e non modificabile (circa 21°C) prima di entrare nel veicolo, nei giorni e all'orario scelti.Questa funzione è disponibile quando il veicolo è collegato o scollegato.
Programmazione
La programmazione può essere eseguita da uno smartphone tramite l'applicazione MyToyota (disponibile a breve).Per ulteriori informazioni sulle Funzioni azionabili a distanza, fare riferimento alla sezione corrispondente.
Con TOYOTA Connect Nav
Nel menu Applicazione:
Premere "App vettura" per visualizzare la
pagina iniziale delle applicazioni.Selezionare Condizionamento temperatura.► Premere + per aggiungere un programma.► Selezionare l'ora di accesso al veicolo e i giorni desiderati. Premere OK.► Premere ON per attivare questo programma.La sequenza di pre-condizionamento temperatura inizia circa 45 minuti prima dell'ora programmata quando il veicolo è collegato
(20 minuti quando non è collegato) e viene mantenuta per i 10 minuti successivi.
NOTIC E
È possibile impostare programmi multipli.Ognuno di essi viene memorizzato nel sistema.Per ottimizzare l'autonomia di guida, consigliamo di avviare un programma mentre
il veicolo è collegato.
NOTIC E
Il rumore della ventola che si verifica durante il pre-condizionamento temperatura è perfettamente normale.
Condizioni di
funzionamento
– La funzione viene attivata solo quando l'accensione è disinserita e il veicolo bloccato.– Quando il veicolo non è collegato, la funzione viene attivata solo se il livello di carica della batteria è superiore al 50%.– Quando il veicolo non è collegato ed è attivo un programma ricorrente (ad es. da lunedì a
venerdì), se vengono eseguite due sequenze di pre-condizionamento temperatura senza che il veicolo sia utilizzato, il programma viene disattivato.
Luce di cortesia
Attivazione/disattivazione
automatica
La luce di cortesia anteriore si accende quando la chiave viene rimossa dal commutatore di accensione.Tutte le luci di cortesia si accendono quando il veicolo viene sbloccato, quando una delle porte corrispondenti viene aperta e quando si localizza il veicolo con il telecomando. Si spengono gradualmente dopo l'inserimento dell'accensione e quando il veicolo viene bloccato.
WARNI NG
Evitare che eventuali oggetti entrino in contatto con la luce di cortesia.

169
Guida
6
Un impatto sul lato anteriore o posteriore del veicolo può disturbare le impostazioni dei sensori: la misurazioni della distanza potrebbero essere distorte.I sensori non rilevano sistematicamente gli ostacoli troppo bassi (marciapiedi, paletti) o troppo sottili (alberi, pali o recinzioni di fili).Alcuni ostacoli situati nei punti ciechi dei sensori potrebbero non essere rilevati o potrebbero non essere più rilevati durante la manovra.Alcuni materiali (tessuti) assorbono le onde sonore: i pedoni potrebbero non essere rilevati.
NOTIC E
ManutenzionePulire regolarmente i paraurti e gli specchietti esterni nonché il campo di visione delle telecamere.Quando si lava il veicolo con getti ad alta
pressione, tenere il getto ad almeno 30 cm di distanza dai radar, dai sensori e dalle telecamere.
WARNI NG
Tappetini e rivestimenti dei pedaliL'uso di tappetini e rivestimenti dei pedali non approvati da TOYOTA potrebbe interferire con il funzionamento del limitatore di velocità o del controllo velocità di crociera.Come evitare che i pedali rimangano incastrati:– Assicurarsi che il tappetino sia fissato correttamente.– Non posizionare mai un tappetino sull'altro.
NOTIC E
Unità di misura della velocitàAssicurarsi che le unità di misura della velocità visualizzate sul quadro strumenti (km/h o mph) siano quelle adottate nel paese in cui si sta guidando.In caso contrario, a veicolo fermo, impostare il display sull'unità di misura richiesta in
modo che sia conforme a quella localmente autorizzata.In caso di dubbi, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
Riconoscimento
limite di velocità e
raccomandazioni
WARNI NG
Per ulteriori informazioni, fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.


Questo sistema visualizzata la velocità massima consentita localmente sul quadro strumenti utilizzando:– Segnali del limite di velocità rilevati dalla telecamera.– Informazioni del limite di velocità dalle mappe del sistema di navigazione.– Segnali indicanti una zona a traffico condiviso rilevata dalla telecamera.
