2022 TOYOTA PROACE CITY EV sensor

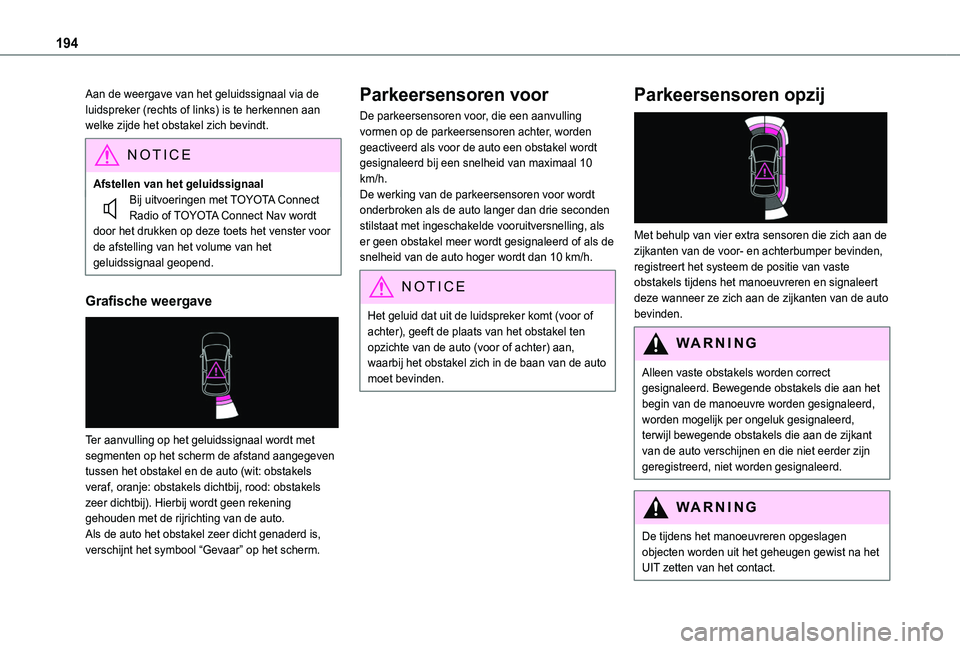

194
Aan de weergave van het geluidssignaal via de luidspreker (rechts of links) is te herkennen aan welke zijde het obstakel zich bevindt.
NOTIC E
Afstellen van het geluidssignaalBij uitvoeringen met TOYOTA Connect Radio of TOYOTA Connect Nav wordt door het drukken op deze toets het venster voor
de afstelling van het volume van het geluidssignaal geopend.
Grafische weergave

Ter aanvulling op het geluidssignaal wordt met segmenten op het scherm de afstand aangegeven tussen het obstakel en de auto (wit: obstakels veraf, oranje: obstakels dichtbij, rood: obstakels zeer dichtbij). Hierbij wordt geen rekening gehouden met de rijrichting van de auto.Als de auto het obstakel zeer dicht genaderd is, verschijnt het symbool “Gevaar” op het scherm.
Parkeersensoren voor
De parkeersensoren voor, die een aanvulling vormen op de parkeersensoren achter, worden geactiveerd als voor de auto een obstakel wordt gesignaleerd bij een snelheid van maximaal 10 km/h.De werking van de parkeersensoren voor wordt onderbroken als de auto langer dan drie seconden stilstaat met ingeschakelde vooruitversnelling, als er geen obstakel meer wordt gesignaleerd of als de snelheid van de auto hoger wordt dan 10 km/h.
NOTIC E
Het geluid dat uit de luidspreker komt (voor of achter), geeft de plaats van het obstakel ten opzichte van de auto (voor of achter) aan, waarbij het obstakel zich in de baan van de auto moet bevinden.
Parkeersensoren opzij

Met behulp van vier extra sensoren die zich aan de zijkanten van de voor- en achterbumper bevinden, registreert het systeem de positie van vaste obstakels tijdens het manoeuvreren en signaleert deze wanneer ze zich aan de zijkanten van de auto bevinden.
WARNI NG
Alleen vaste obstakels worden correct gesignaleerd. Bewegende obstakels die aan het begin van de manoeuvre worden gesignaleerd, worden mogelijk per ongeluk gesignaleerd, terwijl bewegende obstakels die aan de zijkant van de auto verschijnen en die niet eerder zijn geregistreerd, niet worden gesignaleerd.
WARNI NG
De tijdens het manoeuvreren opgeslagen objecten worden uit het geheugen gewist na het UIT zetten van het contact.

195
Rijden
6

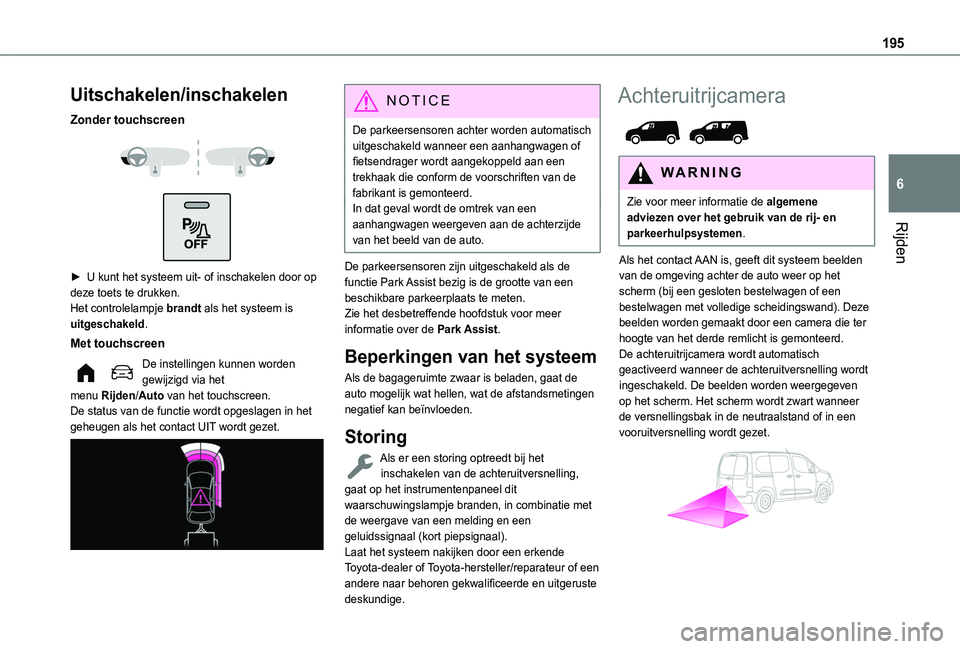

Uitschakelen/inschakelen
Zonder touchscreen


► U kunt het systeem uit- of inschakelen door op deze toets te drukken.Het controlelampje brandt als het systeem is uitgeschakeld.
Met touchscreen
De instellingen kunnen worden gewijzigd via het menu Rijden/Auto van het touchscreen.De status van de functie wordt opgeslagen in het geheugen als het contact UIT wordt gezet.

NOTIC E
De parkeersensoren achter worden automatisch uitgeschakeld wanneer een aanhangwagen of fietsendrager wordt aangekoppeld aan een trekhaak die conform de voorschriften van de fabrikant is gemonteerd.In dat geval wordt de omtrek van een aanhangwagen weergeven aan de achterzijde van het beeld van de auto.
De parkeersensoren zijn uitgeschakeld als de functie Park Assist bezig is de grootte van een beschikbare parkeerplaats te meten.Zie het desbetreffende hoofdstuk voor meer informatie over de Park Assist.
Beperkingen van het systeem
Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen negatief kan beïnvloeden.
Storing
Als er een storing optreedt bij het inschakelen van de achteruitversnelling, gaat op het instrumentenpaneel dit waarschuwingslampje branden, in combinatie met de weergave van een melding en een geluidssignaal (kort piepsignaal).Laat het systeem nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Achteruitrijcamera

WARNI NG
Zie voor meer informatie de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.
Als het contact AAN is, geeft dit systeem beelden van de omgeving achter de auto weer op het scherm (bij een gesloten bestelwagen of een bestelwagen met volledige scheidingswand). Deze beelden worden gemaakt door een camera die ter hoogte van het derde remlicht is gemonteerd.De achteruitrijcamera wordt automatisch geactiveerd wanneer de achteruitversnelling wordt ingeschakeld. De beelden worden weergegeven op het scherm. Het scherm wordt zwart wanneer de versnellingsbak in de neutraalstand of in een vooruitversnelling wordt gezet.

196

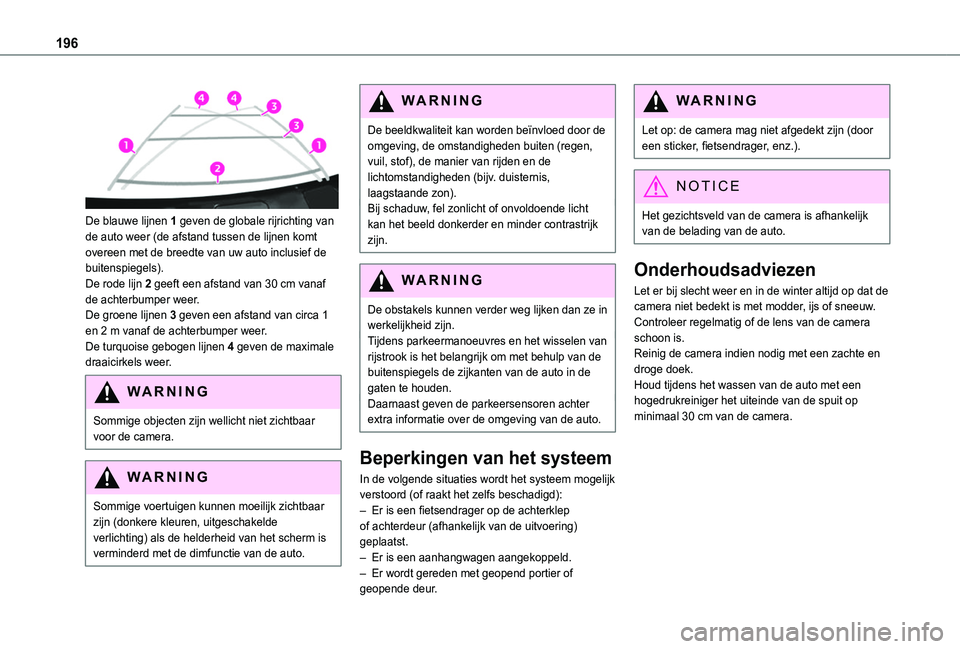

De blauwe lijnen 1 geven de globale rijrichting van de auto weer (de afstand tussen de lijnen komt overeen met de breedte van uw auto inclusief de buitenspiegels).De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer.De groene lijnen 3 geven een afstand van circa 1 en 2 m vanaf de achterbumper weer.De turquoise gebogen lijnen 4 geven de maximale draaicirkels weer.
WARNI NG
Sommige objecten zijn wellicht niet zichtbaar voor de camera.
WARNI NG
Sommige voertuigen kunnen moeilijk zichtbaar zijn (donkere kleuren, uitgeschakelde verlichting) als de helderheid van het scherm is
verminderd met de dimfunctie van de auto.
WARNI NG
De beeldkwaliteit kan worden beïnvloed door de omgeving, de omstandigheden buiten (regen, vuil, stof), de manier van rijden en de lichtomstandigheden (bijv. duisternis, laagstaande zon).Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.
WARNI NG
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Tijdens parkeermanoeuvres en het wisselen van rijstrook is het belangrijk om met behulp van de buitenspiegels de zijkanten van de auto in de gaten te houden.Daarnaast geven de parkeersensoren achter extra informatie over de omgeving van de auto.
Beperkingen van het systeem
In de volgende situaties wordt het systeem mogelijk verstoord (of raakt het zelfs beschadigd):– Er is een fietsendrager op de achterklep of achterdeur (afhankelijk van de uitvoering) geplaatst.– Er is een aanhangwagen aangekoppeld.– Er wordt gereden met geopend portier of geopende deur.
WARNI NG
Let op: de camera mag niet afgedekt zijn (door een sticker, fietsendrager, enz.).
NOTIC E
Het gezichtsveld van de camera is afhankelijk van de belading van de auto.
Onderhoudsadviezen
Let er bij slecht weer en in de winter altijd op dat de camera niet bedekt is met modder, ijs of sneeuw.Controleer regelmatig of de lens van de camera schoon is.Reinig de camera indien nodig met een zachte en droge doek.Houd tijdens het wassen van de auto met een hogedrukreiniger het uiteinde van de spuit op minimaal 30 cm van de camera.

198

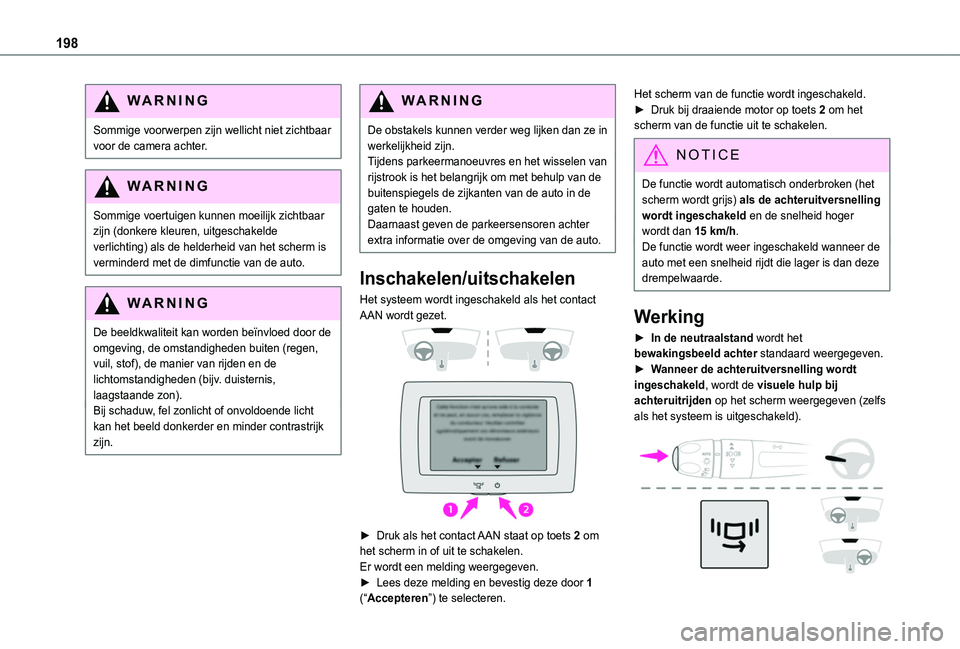

WARNI NG
Sommige voorwerpen zijn wellicht niet zichtbaar voor de camera achter.
WARNI NG
Sommige voertuigen kunnen moeilijk zichtbaar zijn (donkere kleuren, uitgeschakelde
verlichting) als de helderheid van het scherm is verminderd met de dimfunctie van de auto.
WARNI NG
De beeldkwaliteit kan worden beïnvloed door de omgeving, de omstandigheden buiten (regen, vuil, stof), de manier van rijden en de lichtomstandigheden (bijv. duisternis, laagstaande zon).Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.
WARNI NG
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Tijdens parkeermanoeuvres en het wisselen van rijstrook is het belangrijk om met behulp van de buitenspiegels de zijkanten van de auto in de gaten te houden.Daarnaast geven de parkeersensoren achter extra informatie over de omgeving van de auto.
Inschakelen/uitschakelen
Het systeem wordt ingeschakeld als het contact AAN wordt gezet.


► Druk als het contact AAN staat op toets 2 om
het scherm in of uit te schakelen.Er wordt een melding weergegeven.► Lees deze melding en bevestig deze door 1 (“Accepteren”) te selecteren.
Het scherm van de functie wordt ingeschakeld.► Druk bij draaiende motor op toets 2 om het scherm van de functie uit te schakelen.
NOTIC E
De functie wordt automatisch onderbroken (het scherm wordt grijs) als de achteruitversnelling wordt ingeschakeld en de snelheid hoger wordt dan 15 km/h.
De functie wordt weer ingeschakeld wanneer de auto met een snelheid rijdt die lager is dan deze drempelwaarde.
Werking
► In de neutraalstand wordt het bewakingsbeeld achter standaard weergegeven.► Wanneer de achteruitversnelling wordt ingeschakeld, wordt de visuele hulp bij achteruitrijden op het scherm weergegeven (zelfs als het systeem is uitgeschakeld).

200

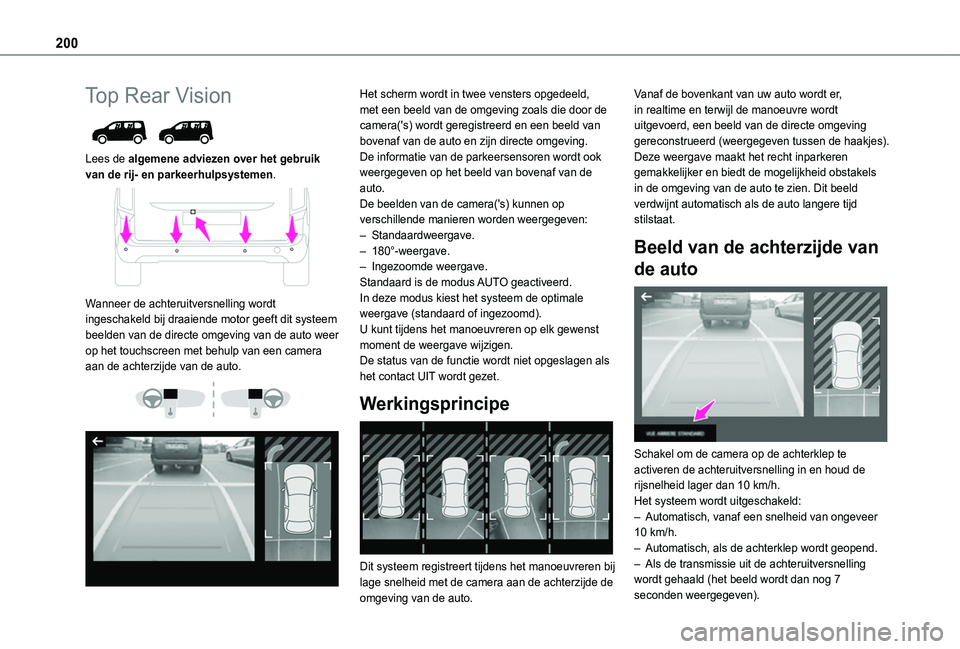

Top Rear Vision

Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.

Wanneer de achteruitversnelling wordt ingeschakeld bij draaiende motor geeft dit systeem beelden van de directe omgeving van de auto weer op het touchscreen met behulp van een camera aan de achterzijde van de auto.


Het scherm wordt in twee vensters opgedeeld, met een beeld van de omgeving zoals die door de camera('s) wordt geregistreerd en een beeld van bovenaf van de auto en zijn directe omgeving.De informatie van de parkeersensoren wordt ook weergegeven op het beeld van bovenaf van de auto.De beelden van de camera('s) kunnen op verschillende manieren worden weergegeven:– Standaardweergave.– 180°-weergave.– Ingezoomde weergave.Standaard is de modus AUTO geactiveerd.In deze modus kiest het systeem de optimale weergave (standaard of ingezoomd).U kunt tijdens het manoeuvreren op elk gewenst moment de weergave wijzigen.De status van de functie wordt niet opgeslagen als het contact UIT wordt gezet.
Werkingsprincipe

Dit systeem registreert tijdens het manoeuvreren bij lage snelheid met de camera aan de achterzijde de omgeving van de auto.
Vanaf de bovenkant van uw auto wordt er, in realtime en terwijl de manoeuvre wordt uitgevoerd, een beeld van de directe omgeving gereconstrueerd (weergegeven tussen de haakjes).Deze weergave maakt het recht inparkeren gemakkelijker en biedt de mogelijkheid obstakels in de omgeving van de auto te zien. Dit beeld verdwijnt automatisch als de auto langere tijd stilstaat.
Beeld van de achterzijde van
de auto

Schakel om de camera op de achterklep te activeren de achteruitversnelling in en houd de rijsnelheid lager dan 10 km/h.Het systeem wordt uitgeschakeld:– Automatisch, vanaf een snelheid van ongeveer 10 km/h.– Automatisch, als de achterklep wordt geopend.– Als de transmissie uit de achteruitversnelling wordt gehaald (het beeld wordt dan nog 7 seconden weergegeven).

201
Rijden
6

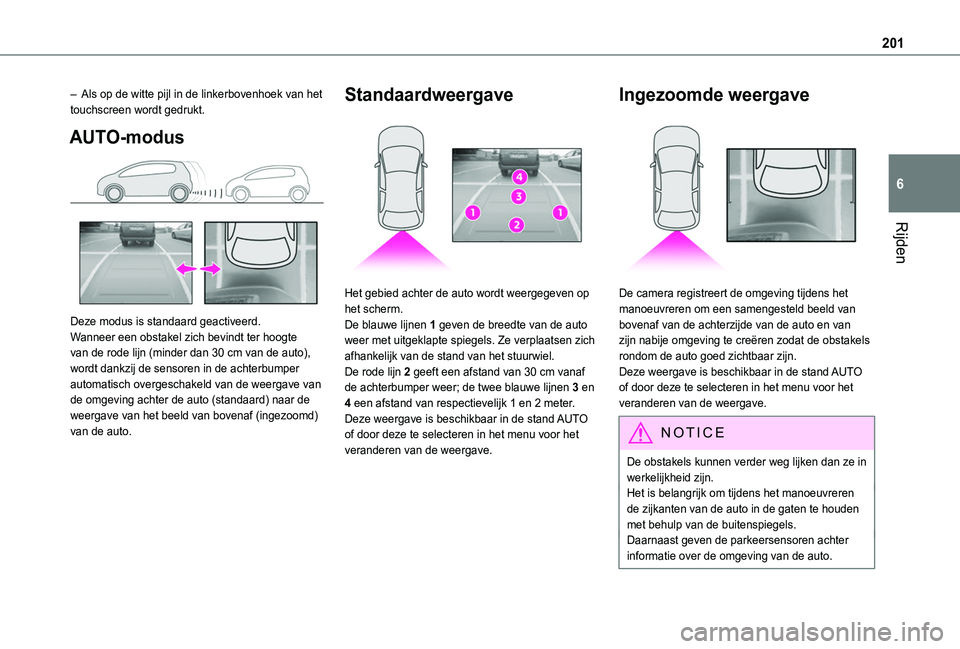

– Als op de witte pijl in de linkerbovenhoek van het touchscreen wordt gedrukt.
AUTO-modus

Deze modus is standaard geactiveerd.Wanneer een obstakel zich bevindt ter hoogte van de rode lijn (minder dan 30 cm van de auto), wordt dankzij de sensoren in de achterbumper automatisch overgeschakeld van de weergave van de omgeving achter de auto (standaard) naar de weergave van het beeld van bovenaf (ingezoomd) van de auto.
Standaardweergave

Het gebied achter de auto wordt weergegeven op het scherm.De blauwe lijnen 1 geven de breedte van de auto weer met uitgeklapte spiegels. Ze verplaatsen zich afhankelijk van de stand van het stuurwiel.De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer; de twee blauwe lijnen 3 en 4 een afstand van respectievelijk 1 en 2 meter.Deze weergave is beschikbaar in de stand AUTO of door deze te selecteren in het menu voor het
veranderen van de weergave.
Ingezoomde weergave

De camera registreert de omgeving tijdens het manoeuvreren om een samengesteld beeld van bovenaf van de achterzijde van de auto en van zijn nabije omgeving te creëren zodat de obstakels rondom de auto goed zichtbaar zijn.Deze weergave is beschikbaar in de stand AUTO of door deze te selecteren in het menu voor het veranderen van de weergave.
NOTIC E
De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.Het is belangrijk om tijdens het manoeuvreren de zijkanten van de auto in de gaten te houden met behulp van de buitenspiegels.Daarnaast geven de parkeersensoren achter
informatie over de omgeving van de auto.

202

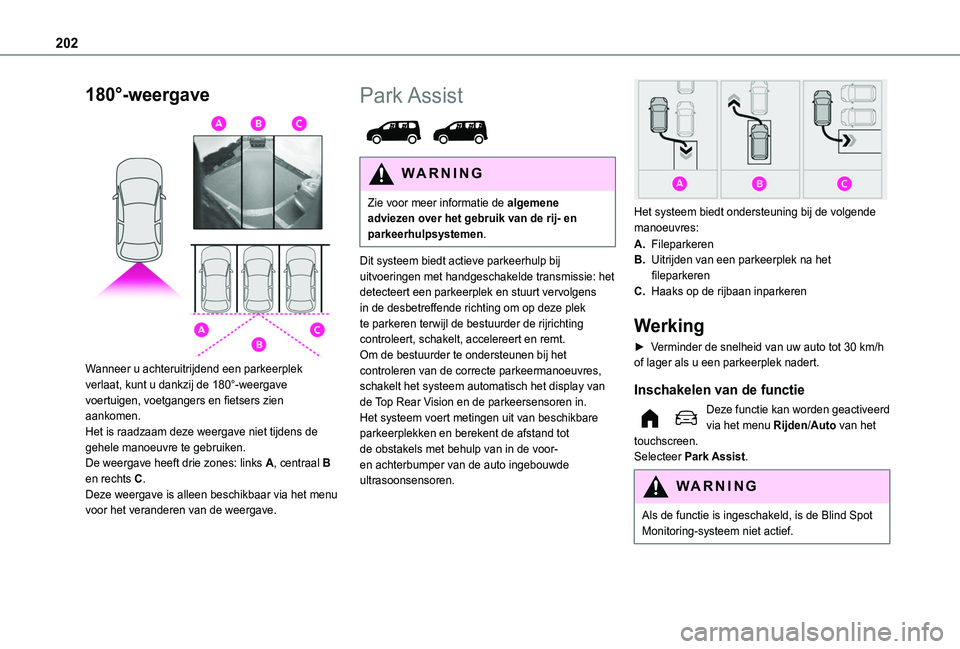

180°-weergave

Wanneer u achteruitrijdend een parkeerplek verlaat, kunt u dankzij de 180°-weergave voertuigen, voetgangers en fietsers zien aankomen.Het is raadzaam deze weergave niet tijdens de gehele manoeuvre te gebruiken.De weergave heeft drie zones: links A, centraal B en rechts C.Deze weergave is alleen beschikbaar via het menu voor het veranderen van de weergave.
Park Assist

WARNI NG
Zie voor meer informatie de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.
Dit systeem biedt actieve parkeerhulp bij uitvoeringen met handgeschakelde transmissie: het detecteert een parkeerplek en stuurt vervolgens in de desbetreffende richting om op deze plek te parkeren terwijl de bestuurder de rijrichting controleert, schakelt, accelereert en remt.Om de bestuurder te ondersteunen bij het controleren van de correcte parkeermanoeuvres, schakelt het systeem automatisch het display van de Top Rear Vision en de parkeersensoren in.Het systeem voert metingen uit van beschikbare parkeerplekken en berekent de afstand tot de obstakels met behulp van in de voor- en achterbumper van de auto ingebouwde ultrasoonsensoren.

Het systeem biedt ondersteuning bij de volgende manoeuvres:
A.Fileparkeren
B.Uitrijden van een parkeerplek na het fileparkeren
C.Haaks op de rijbaan inparkeren
Werking
► Verminder de snelheid van uw auto tot 30 km/h of lager als u een parkeerplek nadert.
Inschakelen van de functie
Deze functie kan worden geactiveerd via het menu Rijden/Auto van het touchscreen.
Selecteer Park Assist.
WARNI NG
Als de functie is ingeschakeld, is de Blind Spot Monitoring-systeem niet actief.

205
Rijden
6

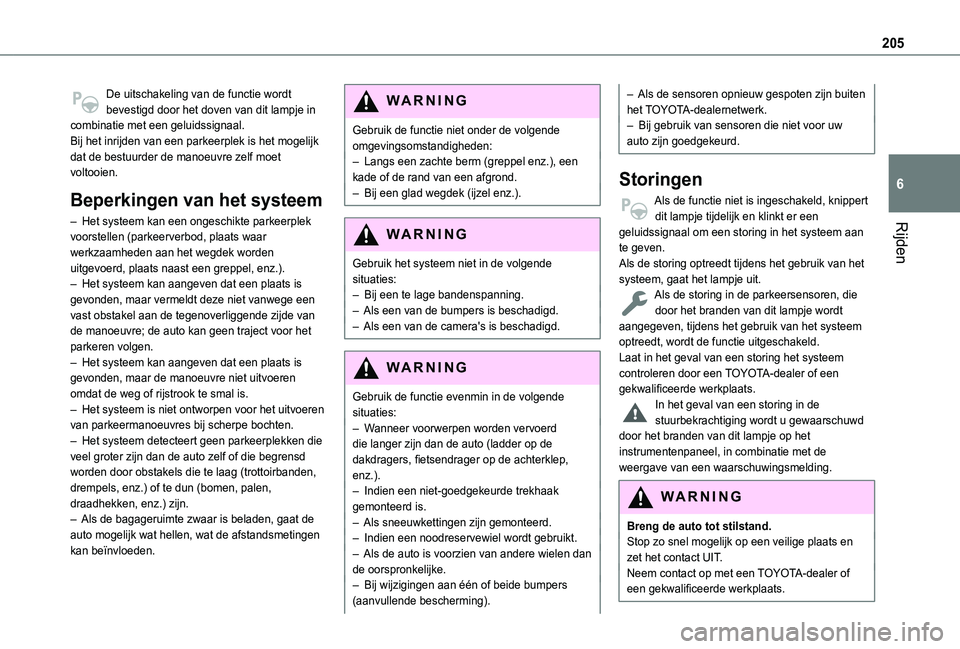

De uitschakeling van de functie wordt bevestigd door het doven van dit lampje in combinatie met een geluidssignaal.Bij het inrijden van een parkeerplek is het mogelijk dat de bestuurder de manoeuvre zelf moet voltooien.
Beperkingen van het systeem
– Het systeem kan een ongeschikte parkeerplek voorstellen (parkeerverbod, plaats waar werkzaamheden aan het wegdek worden uitgevoerd, plaats naast een greppel, enz.).– Het systeem kan aangeven dat een plaats is gevonden, maar vermeldt deze niet vanwege een vast obstakel aan de tegenoverliggende zijde van de manoeuvre; de auto kan geen traject voor het parkeren volgen.– Het systeem kan aangeven dat een plaats is gevonden, maar de manoeuvre niet uitvoeren omdat de weg of rijstrook te smal is.– Het systeem is niet ontworpen voor het uitvoeren van parkeermanoeuvres bij scherpe bochten.– Het systeem detecteert geen parkeerplekken die
veel groter zijn dan de auto zelf of die begrensd worden door obstakels die te laag (trottoirbanden, drempels, enz.) of te dun (bomen, palen, draadhekken, enz.) zijn.– Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen kan beïnvloeden.
W ARNI NG
Gebruik de functie niet onder de volgende omgevingsomstandigheden:– Langs een zachte berm (greppel enz.), een kade of de rand van een afgrond.– Bij een glad wegdek (ijzel enz.).
WARNI NG
Gebruik het systeem niet in de volgende situaties:– Bij een te lage bandenspanning.– Als een van de bumpers is beschadigd.– Als een van de camera's is beschadigd.
W ARNI NG
Gebruik de functie evenmin in de volgende situaties:– Wanneer voorwerpen worden vervoerd die langer zijn dan de auto (ladder op de
dakdragers, fietsendrager op de achterklep, enz.).– Indien een niet-goedgekeurde trekhaak gemonteerd is.– Als sneeuwkettingen zijn gemonteerd.– Indien een noodreservewiel wordt gebruikt.– Als de auto is voorzien van andere wielen dan de oorspronkelijke.– Bij wijzigingen aan één of beide bumpers
(aanvullende bescherming).
– Als de sensoren opnieuw gespoten zijn buiten het TOYOTA-dealernetwerk.– Bij gebruik van sensoren die niet voor uw auto zijn goedgekeurd.
Storingen
Als de functie niet is ingeschakeld, knippert dit lampje tijdelijk en klinkt er een geluidssignaal om een storing in het systeem aan te geven.Als de storing optreedt tijdens het gebruik van het systeem, gaat het lampje uit.Als de storing in de parkeersensoren, die door het branden van dit lampje wordt aangegeven, tijdens het gebruik van het systeem optreedt, wordt de functie uitgeschakeld.Laat in het geval van een storing het systeem controleren door een TOYOTA-dealer of een gekwalificeerde werkplaats.In het geval van een storing in de stuurbekrachtiging wordt u gewaarschuwd door het branden van dit lampje op het
instrumentenpaneel, in combinatie met de weergave van een waarschuwingsmelding.
WARNI NG
Breng de auto tot stilstand.Stop zo snel mogelijk op een veilige plaats en zet het contact UIT.Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
