2022 TOYOTA PROACE stop start

227
Praktisk information
7
Med automatväxellåda och
elektrisk parkeringsbroms /
Lossa dem så här
► Flytta växelväljaren till N medan motorn är igång och bromspedalen nedtrampad.► Trampa ned bromspedalen och stäng av
motorn.► Släpp upp bromspedalen och slå därefter på tändningen.► Medan bromspedalen är nedtrampad ska du trycka på kontrollspaken för att lossa parkeringsbromsen.► Släpp upp bromspedalen och slå därefter av tändningen.
Återgå till normal funktion
► Med bromspedalen nedtrampad, starta motorn och flytta växelväljaren till P.
Med drivlägesväljare
(elektrisk) och elektrisk
parkeringsbroms /
Metod
► Med bilen stillastående och motorn igång,
trampa ner bromspedalen och välj läge N.Inom 5 sekunder:► Trampa ner bromspedalen och håll den nedtrampad, observera sedan följande ordning: stäng av motorn, (vid start med START/STOP, håll knappen intryckt i 2 sekunder) och för växelväljaren framåt eller bakåt.► Släpp upp bromspedalen och slå därefter på tändningen.► Sätt foten på bromsen och tryck på reglaget till den elektriska parkeringsbromsen för att lossa den.► Släpp upp bromspedalen och slå därefter av tändningen.
NOTIC E
Smart Entry & StartTrampa inte ner bromspedalen medan du slår på tändningen igen, och därefter stänger av den. Om du gör det startar motorn och du måste göra om proceduren.
WARNI NG
Ett meddelande visas på instrumentpanelen för att bekräfta att hjulen är upplåsta i 15 minuter.Medan bilen är i friläge kan ljudsystemet inte uppdateras (meddelande visas på instrumentpanelen).
Återgå till normal funktion
► Med bromspedalen nedtrampad, starta om motorn och för därefter växelväljaren till P.

230
Varningstriangel
Denna hopfällbara anordning med hög reflexförmåga ska placeras vid vägkanten om ett fordon har fått motorhaveri eller fått skador.
WARNI NG
Innan du går ur bilenStarta varningsblinkers, sätt därefter på dig reflexvästen för att sätta ihop och ställa ut varningstriangeln.
Sätta ihop och placera ut
varningstriangeln

För versioner som levereras med varningstriangel som originalutrustning: se bilen ovan.
Övriga versioner: se monteringsanvisningarna som medföljer varningstriangeln.► Ställ ut varningstriangeln bakom bilen i överensstämmelse med lokala bestämmelser.
Bränslestopp (Diesel)
Med dieselmotor: bränslesystemet måste avluftas efter ett bränslestopp.
Innan du börjar avlufta systemet måste du fylla på minst 5 liter diesel i bränsletanken.
NOTIC E
För mer information om Påfyllning och om Feltankningsskydd (Diesel), se motsvarande avsnitt.
NOTIC E
För mer information om Motorrummet, i synnerhet placeringen av dessa komponenter under huven, se motsvarande avsnitt.
1,5 D-4D dieselmotorer
► Slå på tändningen (utan att starta motorn).► Vänta i cirka 1 minut och slå från tändningen.► Aktivera startmotorn för att starta motorn.Om motorn inte startar på första försöket ska du inte fortsätta att försöka starta, utan göra om proceduren.
2,0 D-4D dieselmotorer
► Slå på tändningen (utan att starta motorn).► Vänta i cirka 6 sekunder och slå från tändningen.► Upprepa åtgärden 10 gånger.► Aktivera startmotorn för att starta motorn.Om motorn inte startar på första försöket ska du inte fortsätta att försöka starta, utan göra om proceduren.

233
Om bilen får motorstopp
8
Beskrivning av satsen

A.Väljare för läge "Reparation" eller "Pumpning".
B.PåI/av O, reglage.
C.Knapp för trycksänkning.
D.Manometer (i bar och psi)

E.Fack med kabel och adapter för 12 V-uttag.
F.Patron med tätningsmedel.
G.Vit slang med plugg för reparation och luftpåfyllning.
H.Dekal för fartbegränsning.
WARNI NG
Elsystemet i bilen medger inkoppling av kompressorn under den tid som behövs för att reparera det punkterade däcket.Använd endast de två 12 V-uttagen i framsätet när du ska ansluta kompressorn.
Lagning och tätning
► Parkera bilen så att du inte blockerar trafiken, och ansätt parkeringsbromsen.► Följ säkerhetsanvisningarna (varningsblinkers, varningstriangel, bär reflexväst, etc.) i enlighet med lagstiftningen i landet där du kör bilen.► Slå av tändningen.► Vrid omkopplaren A till läge
"Reparation".► Kontrollera att knappen A är i läge "O".
WARNI NG
Undvik att avlägsna främmande ämnen som
har trängt in i däcket.


► Rulla ut den vita slangen G helt.► Skruva loss pluggen från den vita slangen.► Anslut den vita slangen till ventilen på däcket som ska repareras.► Anslut stickkontakten på kompressorn till bilens 12 V-uttag.► Fäst hastighetsbegränsningsdekalen.
WARNI NG
Hastighetsbegränsningsdekalen måste fästas i bilen i förarens synfält för att påminna dig att ett hjul används tillfälligt.
► Starta bilen och låt motorn vara igång.
NOTIC E
Starta inte kompressorn innan den vita slangen har anslutits till däckventilen: tätningsmedlet kan spruta ut genom slangen.

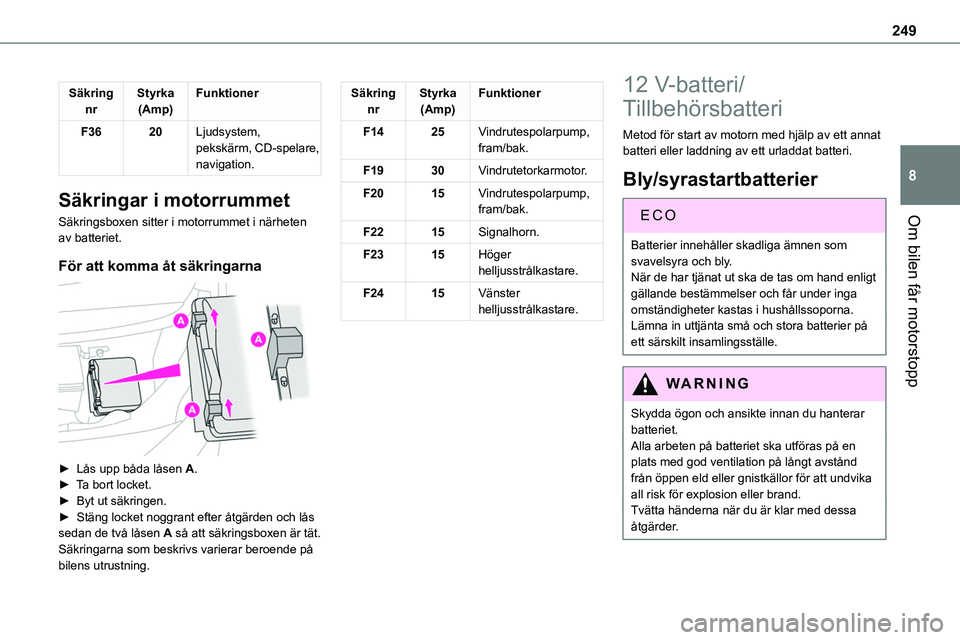

249
Om bilen får motorstopp
8
Säkring nrStyrka(Amp)Funktioner
F3620Ljudsystem, pekskärm, CD-spelare, navigation.
Säkringar i motorrummet
Säkringsboxen sitter i motorrummet i närheten av batteriet.
För att komma åt säkringarna

► Lås upp båda låsen A.► Ta bort locket.► Byt ut säkringen.► Stäng locket noggrant efter åtgärden och lås sedan de två låsen A så att säkringsboxen är tät.Säkringarna som beskrivs varierar beroende på bilens utrustning.
Säkring nrStyrka(Amp)Funktioner
F1425Vindrutespolarpump, fram/bak.
F1930Vindrutetorkarmotor.
F2015Vindrutespolarpump, fram/bak.
F2215Signalhorn.
F2315Höger helljusstrålkastare.
F2415Vänster helljusstrålkastare.
12 V-batteri/
Tillbehörsbatteri
Metod för start av motorn med hjälp av ett annat batteri eller laddning av ett urladdat batteri.
Bly/syrastartbatterier
EC O
Batterier innehåller skadliga ämnen som svavelsyra och bly. När de har tjänat ut ska de tas om hand enligt gällande bestämmelser och får under inga omständigheter kastas i hushållssoporna.Lämna in uttjänta små och stora batterier på ett särskilt insamlingsställe.
WARNI NG
Skydda ögon och ansikte innan du hanterar batteriet. Alla arbeten på batteriet ska utföras på en plats med god ventilation på långt avstånd från öppen eld eller gnistkällor för att undvika all risk för explosion eller brand.Tvätta händerna när du är klar med dessa åtgärder.

251
Om bilen får motorstopp
8

► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade metalldelen) och sedan till pluspolen (+) på hjälpbatteriet B eller på boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller på boostern (eller till en jordpunkt i den assisterande bilen).► Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C.► Starta motorn i den assisterande bilen sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.Stäng av tändningen och vänta en stund om motorn inte startar direkt innan du försöker igen.► Vänta tills varvtalet återgår till tomgång.► Lossa startkablarna i omvänd ordning.► Montera tillbaka plastkåpan på pluspolen (+), i förekommande fall.
► Låt motorn vara igång medan bilen är stillastående i minst 30 minuter för att batteriet ska få en tillräcklig laddningsnivå.
WARNI NG
Om du kör utan att bilen har fått tillräckligt laddningsnivå kan det påverka vissa funktioner i bilen.
WARNI NG
Lossa i omvänd ordningsföljd.
WARNI NG
AutomatväxellådaFörsök aldrig starta motorn genom att skjuta fram bilen.
Ladda batteri med
batteriladdare
För att batteriet ska få en optimal livslängd är det mycket viktigt att hålla laddningen på en tillräcklig nivå.I vissa fall kan det vara nödvändigt att ladda batteriet:– När du i huvudsak kör korta sträckor.– om bilen inte ska användas på flera veckor.
Konsultera en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om du vill ladda bilbatteriet själv ska du enbart använda en laddare som är kompatibel med blybatterier med en nominell spänning på 12 V.
WARNI NG
Följ bruksanvisningen som medföljer laddaren.Plus och minus måste alltid vändas rätt.
NOTIC E
Batteriet behöver inte kopplas från.
► Slå av tändningen.► Stäng av alla elförbrukare (ljudsystem, belysning, torkare etc.)

253
Om bilen får motorstopp
8
► Ta bort kabelklämman B genom att lyfta av den.
Återanslutning av pluspolen (+)

► Höj spaken A helt.► Sätt tillbaka den öppna kabelklämman B på pluspolen (+) .► Tryck kabelklämman B nedåt maximalt.► Sänk spaken A för att låsa kabelklämman B.► Beroende på utrustning, sänk plastkåpan på pluspolen (+).
WARNI NG
Tryck inte för hårt på spaken eftersom det är omöjligt att låsa om kabelklämman är felplacerad. Börja i så fall om från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om mindre problem kvarstår efter denna procedur ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.Se motsvarande avsnitt och nollställ vissa funktioner:– Fjärrkontrollnyckel eller elektronisk nyckel (beroende på version).– Elmanövrerade fönsterhissar.– Elmanövrerade dörrar.– Datum och tid.– Förinställda radiokanaler.
NOTIC E
Under sträckan som körs efter att motorn har startats för första gången är Stop & Start eventuellt inte i funktion.I så fall kommer funktionen inte att vara tillgänglig på nytt förrän bilen stått stilla kontinuerligt under en tid som beror på utetemperaturen och batteriets laddningsnivå (upp till cirka 8 timmar).
Bogsering/Bärgning
Hur du bogserar din bil eller en annan bil med hjälp av en borttagbar mekanisk anordning.
NOTIC E
Allmänna rekommendationerFölj gällande lagstiftning i det land där du kör bilen.
Se till att den bogserande bilens vikt är högre än bilen som bogseras.Föraren måste sitta vid ratten på bilen som bogseras och alltid ha ett giltigt körkort.När en bil bogseras med alla fyra hjulen på marken ska en godkänd dragstång användas. Det är förbjudet att använda rep och remmar.Bilen som bogserar måste köra iväg mjukt.När ett fordon bogseras med motorn avstängd finns varken bromsservo och servostyrning längre.

254
WARNI NG
I följande fall måste du anlita en professionell bärgare:– om bilen har fått motorstopp på motorväg eller motortrafikled;– om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;
– det går inte att bogsera ett fordon med automatväxellåda, med motorn igång;– vid bogsering med bara två hjul på marken;– fordon med fyrhjulsdrift;– ingen godkänd dragstång tillgänglig.
WARNI NG
Innan bilen bogseras är det viktigt att växeln är i friläge.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
NOTIC E
ElmotorEn elbil får under inga omständigheter användas till att bogsera ett annat fordon.Den kan emellertid användas till att lämna ett hjulspår.
WARNI NG
Med manuell växellåda, placera växelspaken i friläge.Med automatväxellåda, placera växelväljaren i läge N.Om den här instruktionen inte följs kan det leda till skador på vissa bromskomponenter och brist på bromsassistans när motorn
startas om.
Begränsningar för bärgning
Fordonstyp(motor/växellåda)Framhjulen på markenBakhjulen på markenLastbilsflak4 hjul på marken med dragstång
Förbränningsmotor/Manuell







Förbränningsmotor/Automat







Elektrisk

255
Om bilen får motorstopp
8
NOTIC E
I händelse av fel i batteriet eller den elektriska parkeringsbromsen måste du kalla på en professionell bärgare med flakbärgare (ej manuell växellåda).
Åtkomst till öglan
Bogseröglan förvaras i verktygslådan.
NOTIC E
För ytterligare information om Verktygslådan, se motsvarande avsnitt.
Bogsera den egna bilen

► För fingret från täcklockets mittpunkt till främre stötfångarens övre hörn (som visas ovan) för att lossa det.► Skruva fast bogseröglan ordentligt.
► Montera bogseringsstången.
► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Bogsera en annan bil

► Tryck på locket (som det visas ovan) på den bakre stötfångaren för att ta loss det.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.
► Starta försiktigt och kör långsamt en kort sträcka.
