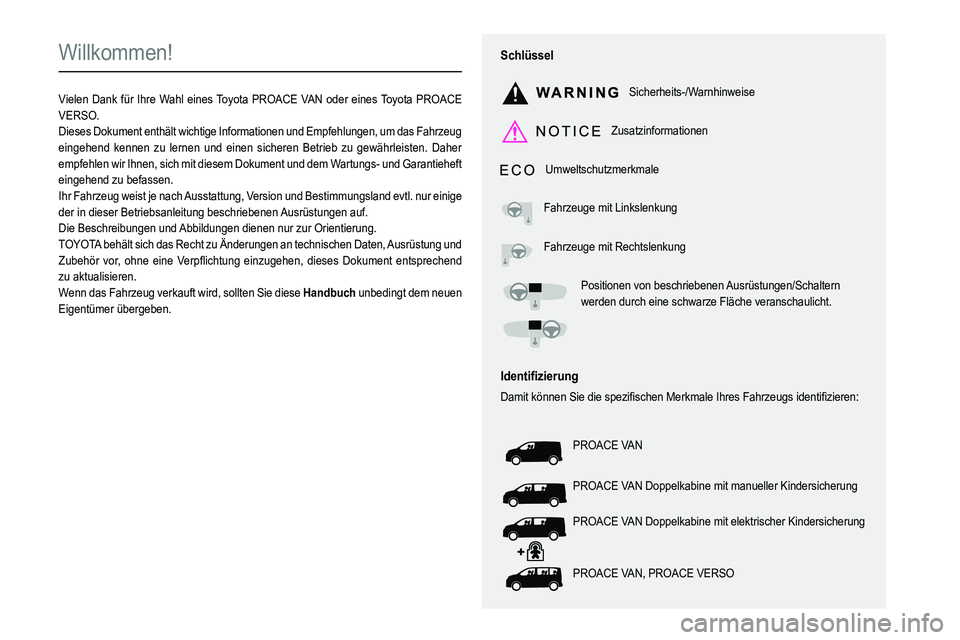

Willkommen!
Vielen Dank für Ihre Wahl eines Toyota PROACE VAN oder eines Toyota PROACE VERSO.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewährleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument und dem Wartungs- und Garantieheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung und 003Dzu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Han unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
002C0047004800510057004C00BF005D004C0048005500580051004A
002700440050004C00570003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
PROACE VAN
PROACE VAN Doppelkabine mit manueller Kindersicherung
PROACE VAN Doppelkabine mit elektrischer Kindersicherung
PROACE VAN, PROACE VERSO

2

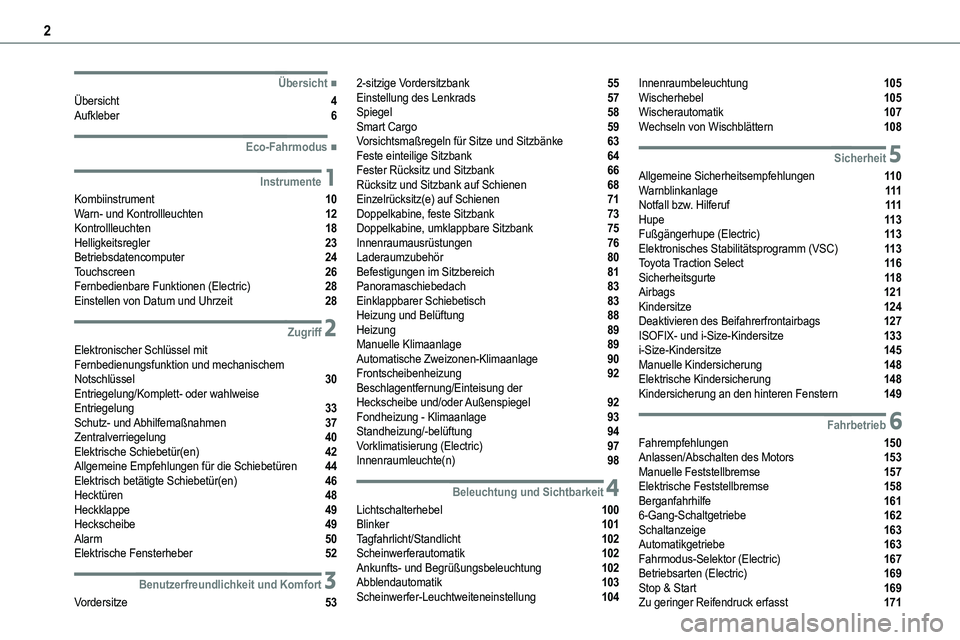

 ■Übersicht
Übersicht 4Aufkleber 6
 ■Eco-Fahrmodus
1Instrumente
Kombiinstrument 10Warn- und Kontrollleuchten 12Kontrollleuchten 18Helligkeitsregler 23Betriebsdatencomputer 24Touchscreen 26Fernbedienbare Funktionen (Electric) 28Einstellen von Datum und Uhrzeit 28
2Zugriff
Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 30Entriegelung/Komplett- oder wahlweise Entriegelung 33Schutz- und Abhilfemaßnahmen 37Zentralverriegelung 40Elektrische Schiebetür(en) 42Allgemeine Empfehlungen für die Schiebetüren 44Elektrisch betätigte Schiebetür(en) 46Hecktüren 48Heckklappe 49Heckscheibe 49Alarm 50Elektrische Fensterheber 52
3Benutzerfreundlichkeit und Komfort
Vordersitze 53
2-sitzige Vordersitzbank 55Einstellung des Lenkrads 57Spiegel 58Smart Cargo 59Vorsichtsmaßregeln für Sitze und Sitzbänke 63Feste einteilige Sitzbank 64Fester Rücksitz und Sitzbank 66Rücksitz und Sitzbank auf Schienen 68Einzelrücksitz(e) auf Schienen 71Doppelkabine, feste Sitzbank 73Doppelkabine, umklappbare Sitzbank 75Innenraumausrüstungen 76Laderaumzubehör 80Befestigungen im Sitzbereich 81Panoramaschiebedach 83Einklappbarer Schiebetisch 83Heizung und Belüftung 88Heizung 89Manuelle Klimaanlage 89Automatische Zweizonen-Klimaanlage 90Frontscheibenheizung 92Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel 92Fondheizung - Klimaanlage 93Standheizung/-belüftung 94Vorklimatisierung (Electric) 97Innenraumleuchte(n) 98
4Beleuchtung und Sichtbarkeit
Lichtschalterhebel 100Blinker 101Tagfahrlicht/Standlicht 102Scheinwerferautomatik 102Ankunfts- und Begrüßungsbeleuchtung 102Abblendautomatik 103Scheinwerfer-Leuchtweiteneinstellung 104
Innenraumbeleuchtung 105Wischerhebel 105Wischerautomatik 107Wechseln von Wischblättern 108
5Sicherheit
Allgemeine Sicherheitsempfehlungen 11 0Warnblinkanlage 111Notfall bzw. Hilferuf 111Hupe 11 3Fußgängerhupe (Electric) 11 3Elektronisches Stabilitätsprogramm (VSC) 11 3Toyota Traction Select 11 6Sicherheitsgurte 11 8Airbags 121Kindersitze 124Deaktivieren des Beifahrerfrontairbags 127ISOFIX- und i-Size-Kindersitze 133i-Size-Kindersitze 145Manuelle Kindersicherung 148Elektrische Kindersicherung 148Kindersicherung an den hinteren Fenstern 149
6Fahrbetrieb
Fahrempfehlungen 150Anlassen/Abschalten des Motors 153Manuelle Feststellbremse 157Elektrische Feststellbremse 158Berganfahrhilfe 1616-Gang-Schaltgetriebe 162Schaltanzeige 163Automatikgetriebe 163Fahrmodus-Selektor (Electric) 167Betriebsarten (Electric) 169Stop & Start 169Zu geringer Reifendruck erfasst 171

5

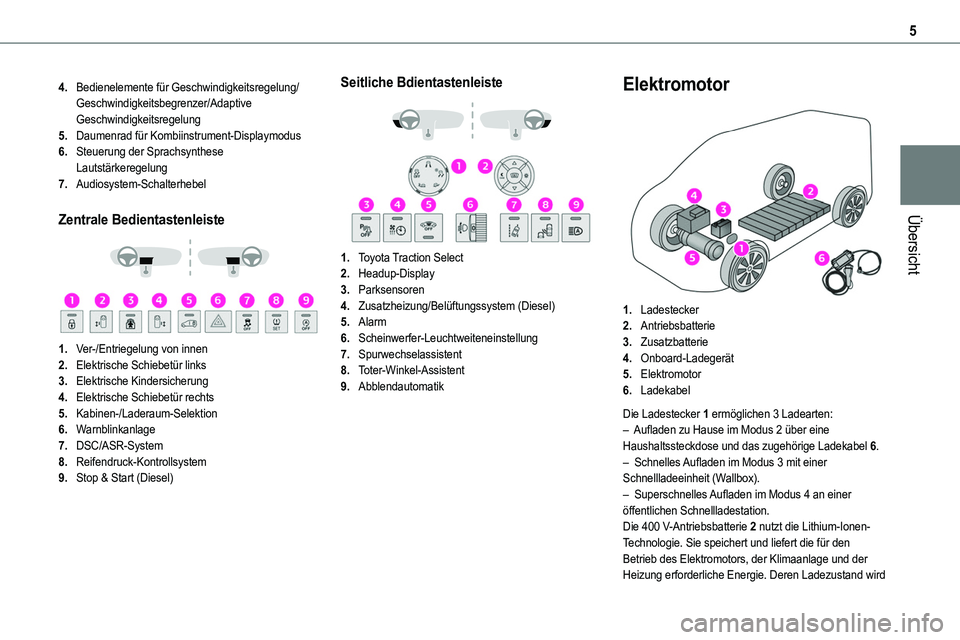

Übersicht
4.Bedienelemente für Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer/Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.Steuerung der SprachsyntheseLautstärkeregelung
7.Audiosystem-Schalterhebel
Zentrale Bedientastenleiste


1.Ver-/Entriegelung von innen
2.Elektrische Schiebetür links
3.Elektrische Kindersicherung
4.Elektrische Schiebetür rechts
5.Kabinen-/Laderaum-Selektion
6.Warnblinkanlage
7.DSC/ASR-System
8.Reifendruck-Kontrollsystem
9.Stop & Start (Diesel)
Seitliche Bdientastenleiste


1.Toyota Traction Select
2.Headup-Display
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)
5.Alarm
6.Scheinwerfer-Leuchtweiteneinstellung
7.Spurwechselassistent
8.Toter-Winkel-Assistent
9.Abblendautomatik
Elektromotor

1.Ladestecker
2.Antriebsbatterie
3.Zusatzbatterie
4.Onboard-Ladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer
Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird

7
Übersicht

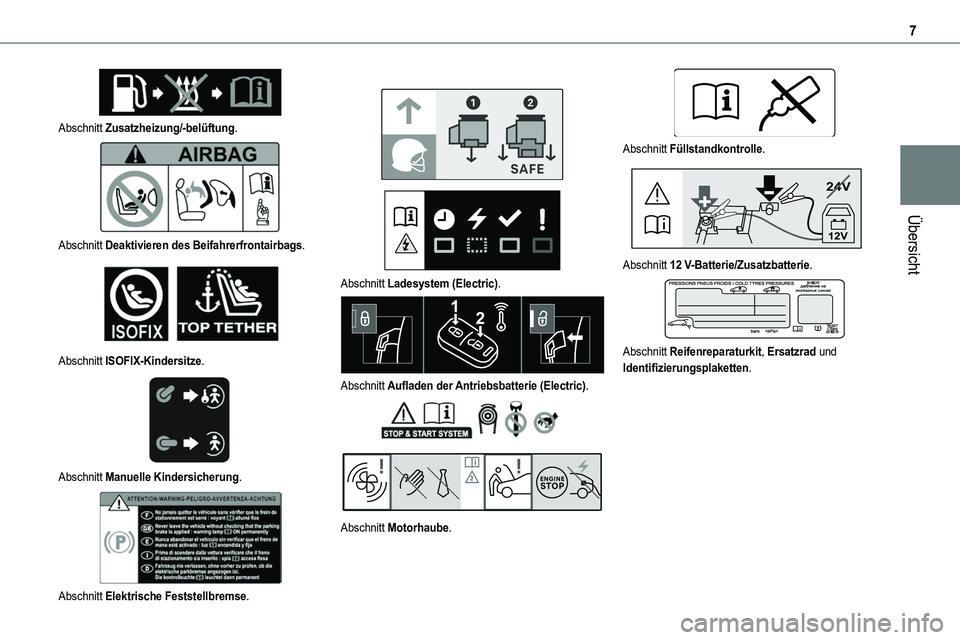

Abschnitt Zusatzheizung/-belüftung.

Abschnitt Deaktivieren des Beifahrerfrontairbags.

Abschnitt ISOFIX-Kindersitze.

Abschnitt Manuelle Kindersicherung.

Abschnitt Elektrische Feststellbremse.



Abschnitt Ladesystem (Electric).

Abschnitt Aufladen der Antriebsbatterie (Electric).


Abschnitt Motorhaube.

Abschnitt Füllstandkontrolle.
24V
12V
Abschnitt 12 V-Batterie/Zusatzbatterie.

Abschnitt Reifenreparaturkit, Ersatzrad und Identifizierungsplaketten.

38

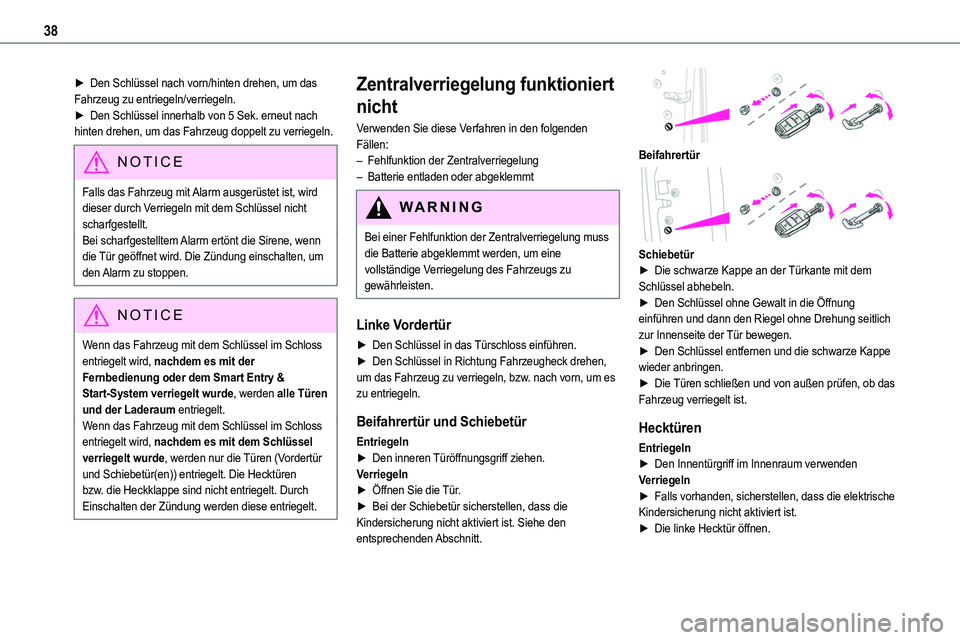

► Den Schlüssel nach vorn/hinten drehen, um das Fahrzeug zu entriegeln/verriegeln.► Den Schlüssel innerhalb von 5 Sek. erneut nach hinten drehen, um das Fahrzeug doppelt zu verriegeln.
NOTIC E
Falls das Fahrzeug mit Alarm ausgerüstet ist, wird dieser durch Verriegeln mit dem Schlüssel nicht scharfgestellt.Bei scharfgestelltem Alarm ertönt die Sirene, wenn die Tür geöffnet wird. Die Zündung einschalten, um den Alarm zu stoppen.
NOTIC E
Wenn das Fahrzeug mit dem Schlüssel im Schloss entriegelt wird, nachdem es mit der Fernbedienung oder dem Smart Entry & Start-System verriegelt wurde, werden alle Türen und der Laderaum entriegelt.Wenn das Fahrzeug mit dem Schlüssel im Schloss entriegelt wird, nachdem es mit dem Schlüssel verriegelt wurde, werden nur die Türen (Vordertür und Schiebetür(en)) entriegelt. Die Hecktüren bzw. die Heckklappe sind nicht entriegelt. Durch Einschalten der Zündung werden diese entriegelt.
Zentralverriegelung funktioniert
nicht
Verwenden Sie diese Verfahren in den folgenden Fällen:– Fehlfunktion der Zentralverriegelung– Batterie entladen oder abgeklemmt
WARNI NG
Bei einer Fehlfunktion der Zentralverriegelung muss die Batterie abgeklemmt werden, um eine vollständige Verriegelung des Fahrzeugs zu gewährleisten.
Linke Vordertür
► Den Schlüssel in das Türschloss einführen.► Den Schlüssel in Richtung Fahrzeugheck drehen, um das Fahrzeug zu verriegeln, bzw. nach vorn, um es zu entriegeln.
Beifahrertür und Schiebetür
Entriegeln► Den inneren Türöffnungsgriff ziehen.Verriegeln► Öffnen Sie die Tür.► Bei der Schiebetür sicherstellen, dass die Kindersicherung nicht aktiviert ist. Siehe den
entsprechenden Abschnitt.

Beifahrertür

Schiebetür► Die schwarze Kappe an der Türkante mit dem Schlüssel abhebeln.► Den Schlüssel ohne Gewalt in die Öffnung einführen und dann den Riegel ohne Drehung seitlich zur Innenseite der Tür bewegen.► Den Schlüssel entfernen und die schwarze Kappe wieder anbringen.► Die Türen schließen und von außen prüfen, ob das Fahrzeug verriegelt ist.
Hecktüren
Entriegeln► Den Innentürgriff im Innenraum verwendenVerriegeln► Falls vorhanden, sicherstellen, dass die elektrische Kindersicherung nicht aktiviert ist.► Die linke Hecktür öffnen.

42

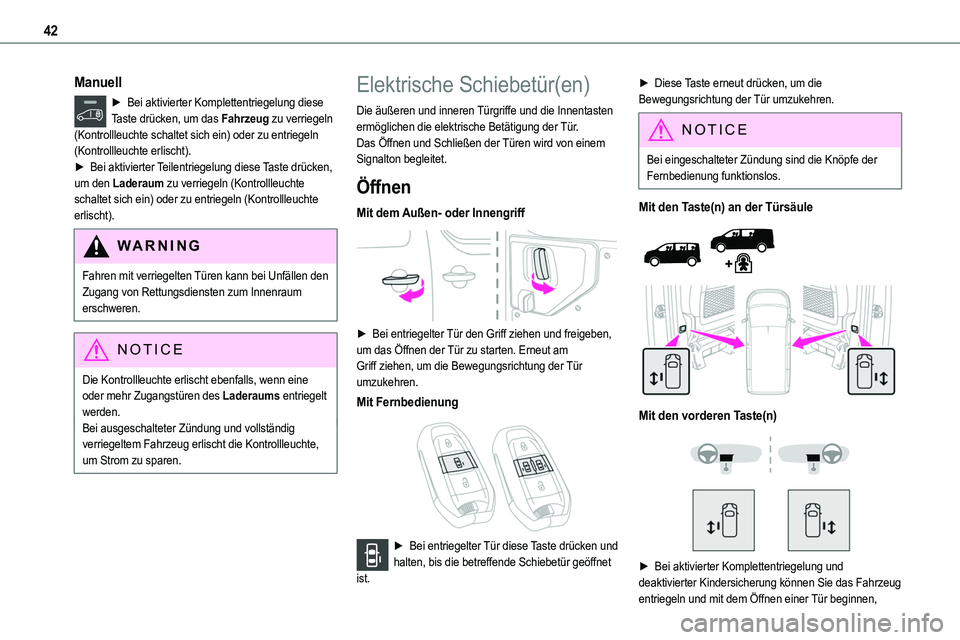

Manuell
► Bei aktivierter Komplettentriegelung diese Taste drücken, um das Fahrzeug zu verriegeln (Kontrollleuchte schaltet sich ein) oder zu entriegeln (Kontrollleuchte erlischt).► Bei aktivierter Teilentriegelung diese Taste drücken, um den Laderaum zu verriegeln (Kontrollleuchte schaltet sich ein) oder zu entriegeln (Kontrollleuchte erlischt).
WARNI NG
Fahren mit verriegelten Türen kann bei Unfällen den Zugang von Rettungsdiensten zum Innenraum erschweren.
NOTIC E
Die Kontrollleuchte erlischt ebenfalls, wenn eine oder mehr Zugangstüren des Laderaums entriegelt werden.Bei ausgeschalteter Zündung und vollständig verriegeltem Fahrzeug erlischt die Kontrollleuchte, um Strom zu sparen.
Elektrische Schiebetür(en)
Die äußeren und inneren Türgriffe und die Innentasten ermöglichen die elektrische Betätigung der Tür.Das Öffnen und Schließen der Türen wird von einem Signalton begleitet.
Öffnen
Mit dem Außen- oder Innengriff

► Bei entriegelter Tür den Griff ziehen und freigeben, um das Öffnen der Tür zu starten. Erneut am Griff ziehen, um die Bewegungsrichtung der Tür umzukehren.
Mit Fernbedienung

► Bei entriegelter Tür diese Taste drücken und halten, bis die betreffende Schiebetür geöffnet ist.
► Diese Taste erneut drücken, um die Bewegungsrichtung der Tür umzukehren.
NOTIC E
Bei eingeschalteter Zündung sind die Knöpfe der Fernbedienung funktionslos.
Mit den Taste(n) an der Türsäule


Mit den vorderen Taste(n)


► Bei aktivierter Komplettentriegelung und deaktivierter Kindersicherung können Sie das Fahrzeug
entriegeln und mit dem Öffnen einer Tür beginnen,

43
Zugriff
2

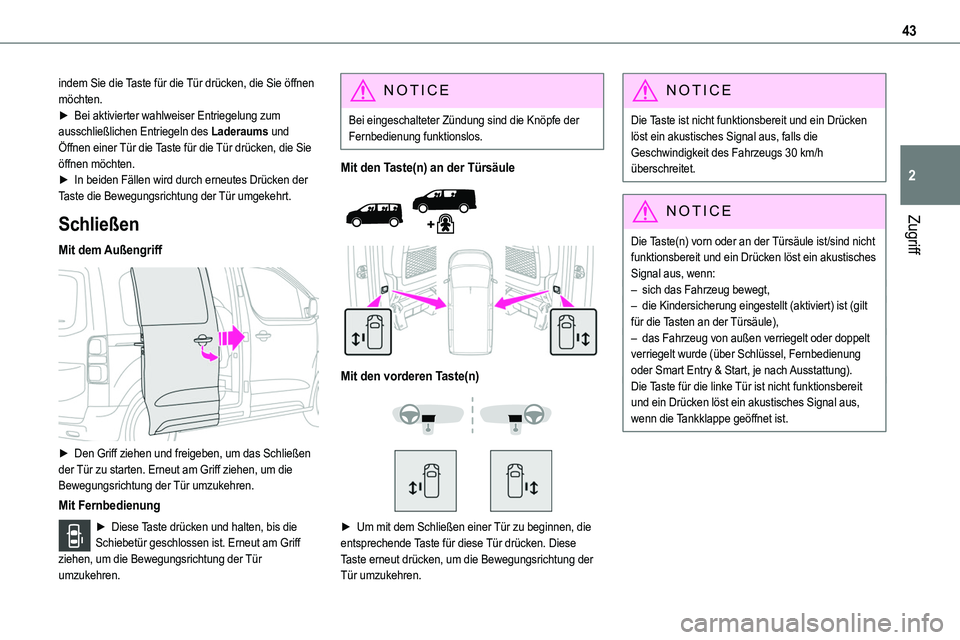

indem Sie die Taste für die Tür drücken, die Sie öffnen möchten.► Bei aktivierter wahlweiser Entriegelung zum ausschließlichen Entriegeln des Laderaums und Öffnen einer Tür die Taste für die Tür drücken, die Sie öffnen möchten.► In beiden Fällen wird durch erneutes Drücken der Taste die Bewegungsrichtung der Tür umgekehrt.
Schließen
Mit dem Außengriff

► Den Griff ziehen und freigeben, um das Schließen der Tür zu starten. Erneut am Griff ziehen, um die Bewegungsrichtung der Tür umzukehren.
Mit Fernbedienung
► Diese Taste drücken und halten, bis die
Schiebetür geschlossen ist. Erneut am Griff ziehen, um die Bewegungsrichtung der Tür umzukehren.
NOTIC E
Bei eingeschalteter Zündung sind die Knöpfe der Fernbedienung funktionslos.
Mit den Taste(n) an der Türsäule


Mit den vorderen Taste(n)


► Um mit dem Schließen einer Tür zu beginnen, die entsprechende Taste für diese Tür drücken. Diese Taste erneut drücken, um die Bewegungsrichtung der Tür umzukehren.
NOTIC E
Die Taste ist nicht funktionsbereit und ein Drücken löst ein akustisches Signal aus, falls die Geschwindigkeit des Fahrzeugs 30 km/h überschreitet.
NOTIC E
Die Taste(n) vorn oder an der Türsäule ist/sind nicht funktionsbereit und ein Drücken löst ein akustisches Signal aus, wenn:– sich das Fahrzeug bewegt,– die Kindersicherung eingestellt (aktiviert) ist (gilt für die Tasten an der Türsäule),– das Fahrzeug von außen verriegelt oder doppelt verriegelt wurde (über Schlüssel, Fernbedienung oder Smart Entry & Start, je nach Ausstattung).Die Taste für die linke Tür ist nicht funktionsbereit und ein Drücken löst ein akustisches Signal aus, wenn die Tankklappe geöffnet ist.

83
Benutzerfreundlichkeit und Komfort
3

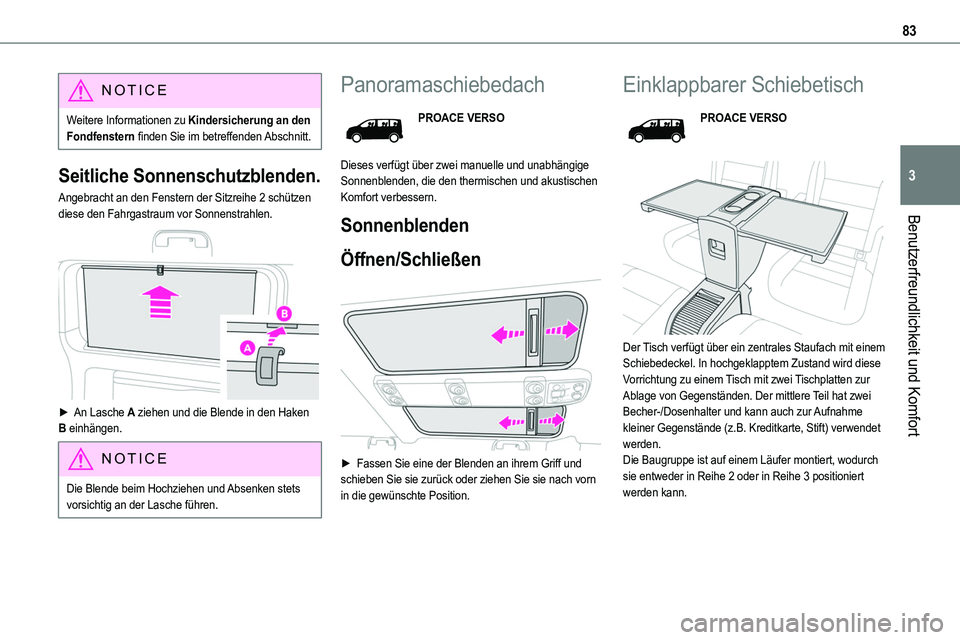

NOTIC E
Weitere Informationen zu Kindersicherung an den Fondfenstern finden Sie im betreffenden Abschnitt.
Seitliche Sonnenschutzblenden.
Angebracht an den Fenstern der Sitzreihe 2 schützen diese den Fahrgastraum vor Sonnenstrahlen.

► An Lasche A ziehen und die Blende in den Haken B einhängen.
NOTIC E
Die Blende beim Hochziehen und Absenken stets vorsichtig an der Lasche führen.
Panoramaschiebedach
PROACE VERSO
Dieses verfügt über zwei manuelle und unabhängige Sonnenblenden, die den thermischen und akustischen Komfort verbessern.
Sonnenblenden
Öffnen/Schließen

► Fassen Sie eine der Blenden an ihrem Griff und schieben Sie sie zurück oder ziehen Sie sie nach vorn in die gewünschte Position.
Einklappbarer Schiebetisch
PROACE VERSO


Der Tisch verfügt über ein zentrales Staufach mit einem Schiebedeckel. In hochgeklapptem Zustand wird diese Vorrichtung zu einem Tisch mit zwei Tischplatten zur Ablage von Gegenständen. Der mittlere Teil hat zwei Becher-/Dosenhalter und kann auch zur Aufnahme kleiner Gegenstände (z.B. Kreditkarte, Stift) verwendet werden.Die Baugruppe ist auf einem Läufer montiert, wodurch sie entweder in Reihe 2 oder in Reihe 3 positioniert werden kann.
