2022 TOYOTA PRIUS PLUG-IN HYBRID ECO mode

1842-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Système de charge à énergie solaire
Ce système génère de l’énergie solaire en utilisant le panneau solaire intégré
au toit du véhicule (toit à panneau solaire).
OLa batterie hybride (batterie de traction) est chargée
* lorsque le véhicule
est en stationnement.
Une fois l’énergie solaire stockée dans la batterie du système à énergie
solaire, elle est transférée en une seule fois vers la batterie hybride (batte-
rie de traction) afin de réduire la consommation électrique du système et
charger la batterie efficacement.
OLa consommation électrique de la batterie hybride (batterie de traction) est
réduite lorsque vous conduisez.
La consommation électrique de la batterie hybride (batterie de traction)
s’interrompt, augmentant alors la distance parcourue en mode EV et l’éco-
nomie de carburant, la consommation électrique des systèmes auxiliaires
étant relayée par l’énergie solaire.
*: La quantité de charge maximale du système de charge à énergie solaire est d’envi-
ron 90 % de la capacité de charge complète lors d’une charge à partir d’une source
d’alimentation externe.
 : Si le véhicule en est équipé
Un système qui fournit de l’électricité à la batterie hybride (batterie de
traction) et aux systèmes auxiliaires en effectuant la charge de l’éner-
gie solaire via un grand panneau solaire (toit à panneau solaire) situé
sur le toit du véhicule.
Même lorsqu’un parking ne dispose pas d’équipement de charge et en cas
de situation catastrophique, vous pouvez recharger la batterie hybride
*
(batterie de traction) sans effectuer d’opérations spéciales tant qu’il y a de
la lumière solaire.
* : La quantité de charge via le système de charge à énergie solaire varie en fonction
des conditions telles que la saison et la météo. De même, il existe une quantité
limite de charge possible par jour. Une dizaine de jours peuvent être nécessaires
pour atteindre la quantité de charge maximale via le système de charge à énergie
solaire.
Fonctionnement du système de charge à énergie solaire

2123. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
*1: Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis en
mode ON pour indiquer qu’une vérification de système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il peut y
avoir un dysfonctionnement dans un système si un témoin/voyant ne s’allume pas
ou ne s’éteint pas. Faites vérifier le véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre réparateur qualifié.
*2: Le témoin/voyant clignote ou s’allume pour indiquer un dysfonctionnement.
*3 : Le témoin/voyant clignote pour indiquer un dysfonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des diffé-
rents systèmes du véhicule.

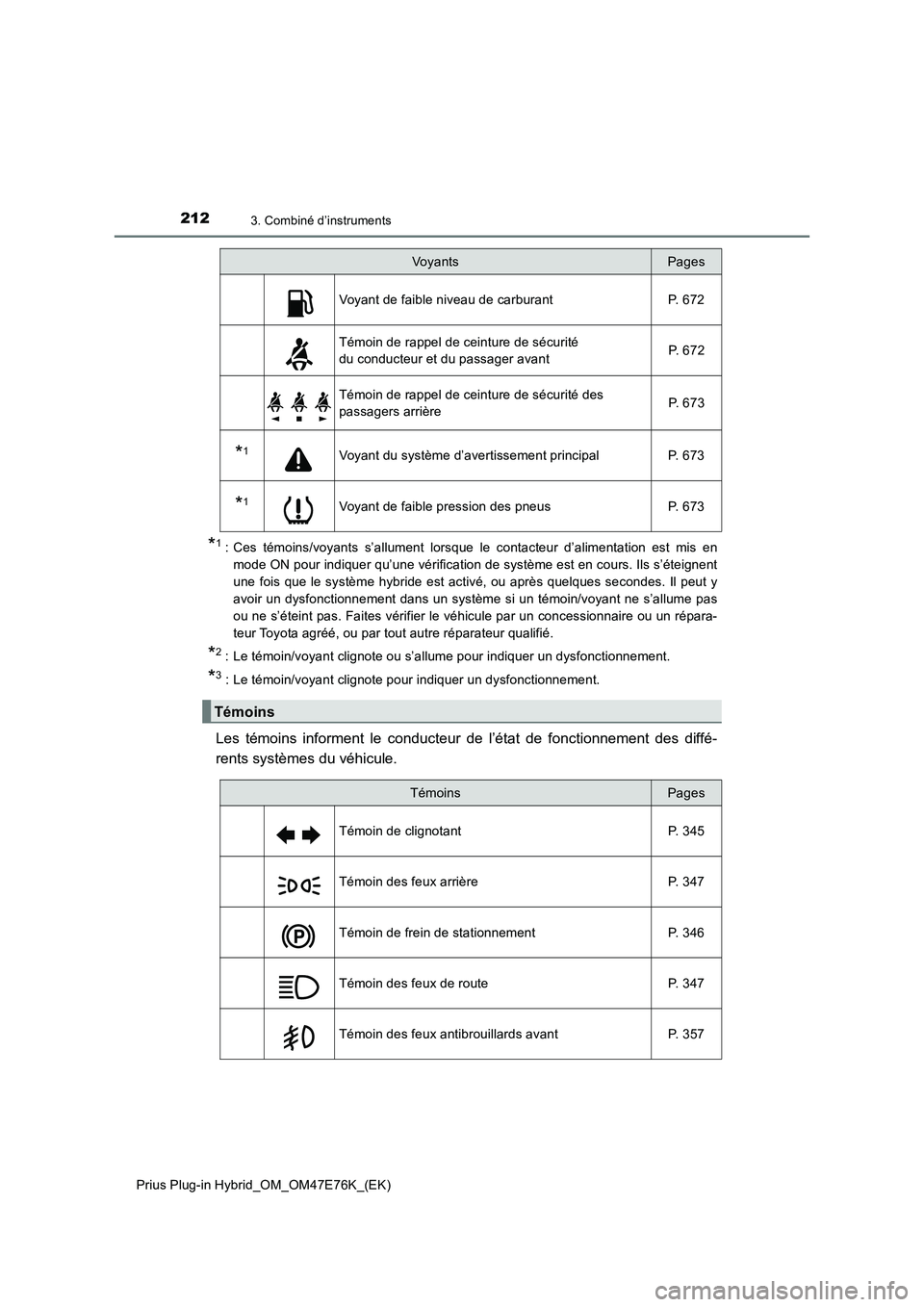

Voyant de faible niveau de carburant P. 672
Témoin de rappel de ceinture de sécurité
du conducteur et du passager avantP. 6 7 2
Témoin de rappel de ceinture de sécurité des
passagers arrièreP. 6 7 3
*1Voyant du système d’avertissement principal P. 673
*1Voyant de faible pression des pneus P. 673
Témoins
VoyantsPages
TémoinsPages
Témoin de clignotant P. 345
Témoin des feux arrière P. 347
Témoin de frein de stationnement P. 346
Témoin des feux de route P. 347
Témoin des feux antibrouillards avant P. 357

2143. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
*1: Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis en
mode ON pour indiquer qu’une vérification de système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il peut y
avoir un dysfonctionnement dans un système si un témoin/voyant ne s’allume pas
ou ne s’éteint pas. Faites vérifier le véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre réparateur qualifié.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin/voyant s’allume lorsque le système est désactivé.
*4: Selon les conditions de fonctionnement du système, la couleur et l’état allumé/cli-
gnotant du témoin changent.

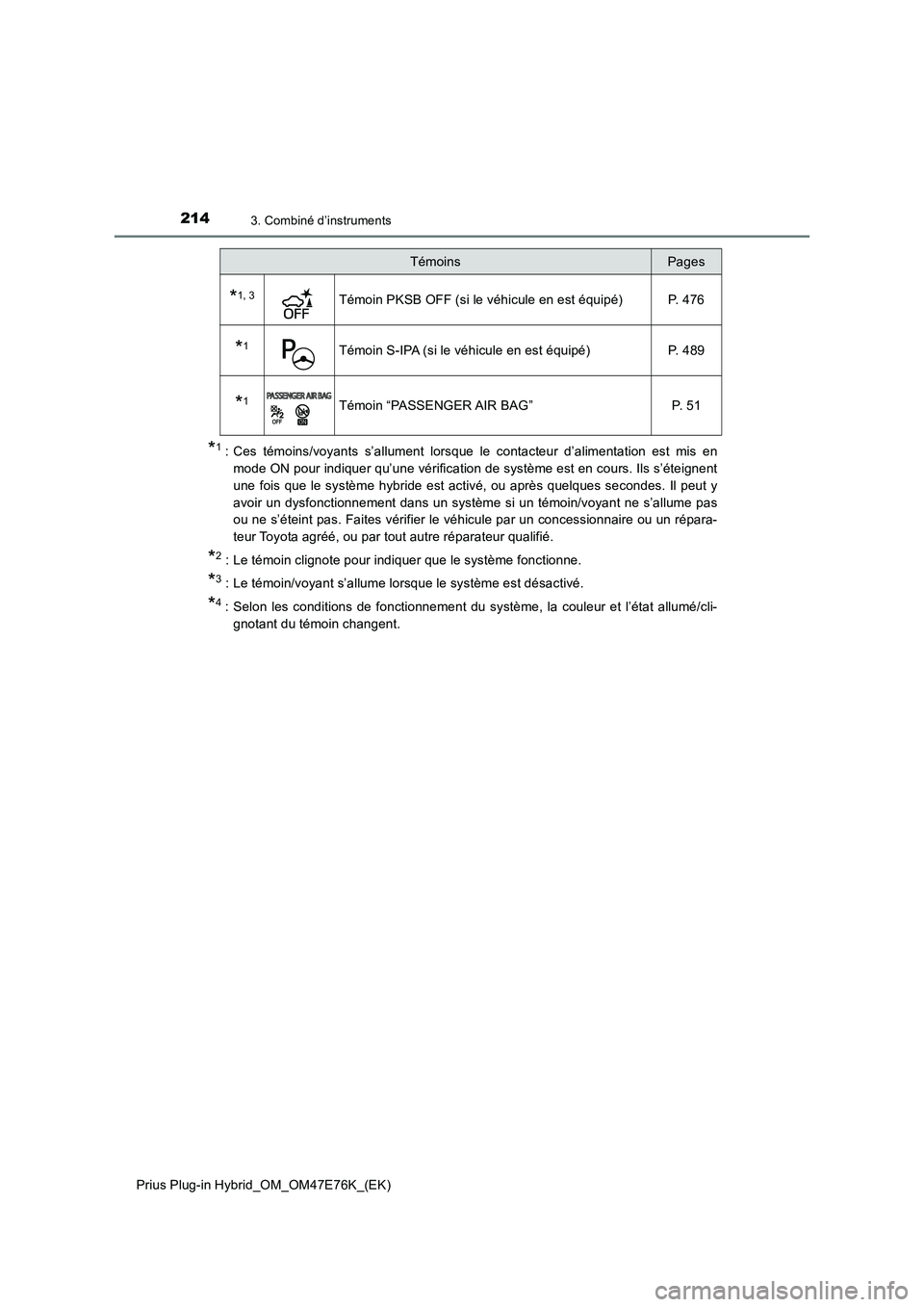

*1, 3Témoin PKSB OFF (si le véhicule en est équipé) P. 476
*1Témoin S-IPA (si le véhicule en est équipé) P. 489
*1Témoin “PASSENGER AIR BAG” P. 51
TémoinsPages

2153. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q

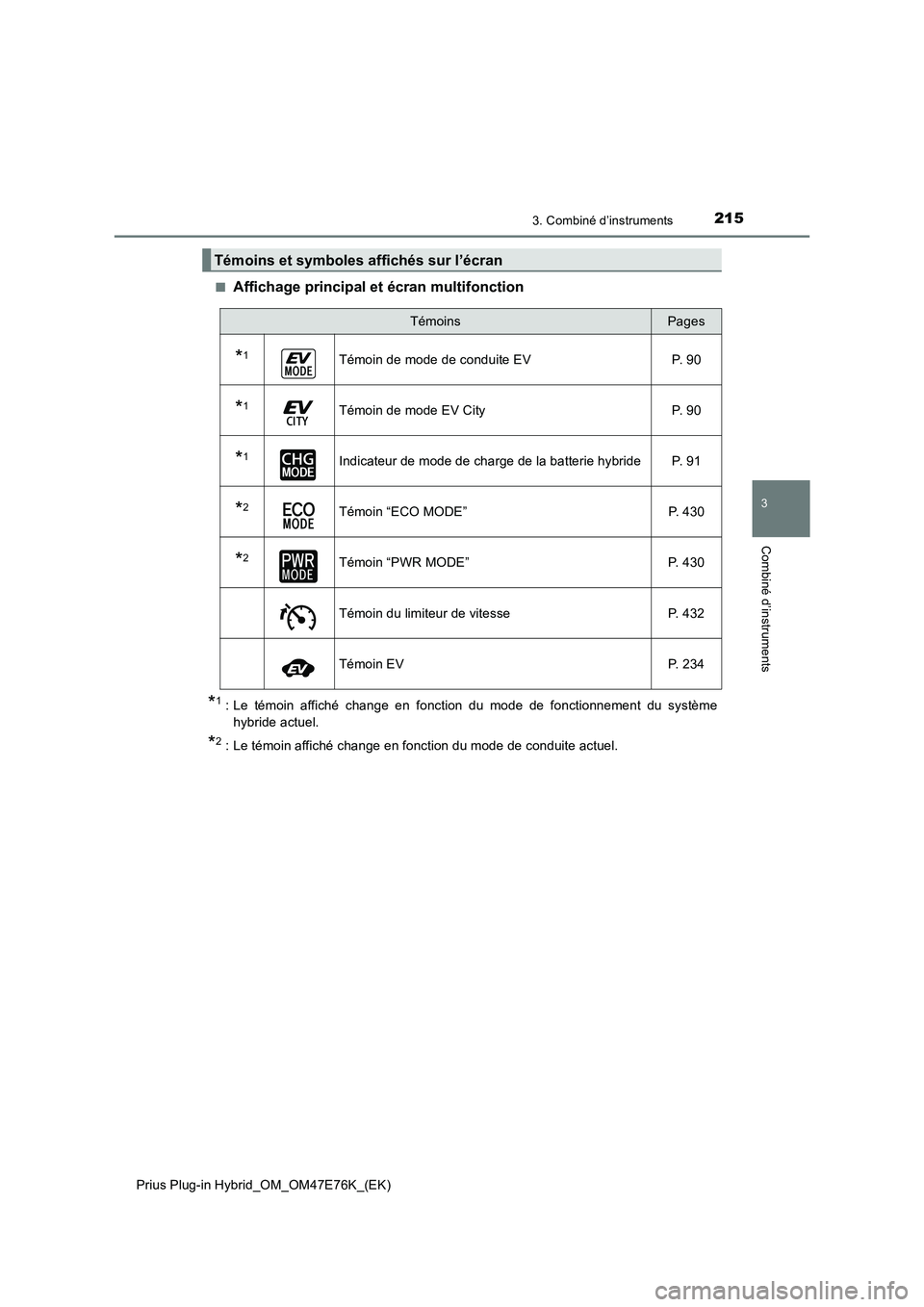

Affichage principal et écran multifonction
*1 : Le témoin affiché change en fonction du mode de fonctionnement du système
hybride actuel.
*2 : Le témoin affiché change en fonction du mode de conduite actuel.
Témoins et symboles affichés sur l’écran
TémoinsPages
*1Témoin de mode de conduite EV P. 90
*1Témoin de mode EV City P. 90
*1Indicateur de mode de charge de la batterie hybride P. 91
*2Témoin “ECO MODE” P. 430
*2Témoin “PWR MODE” P. 430
Témoin du limiteur de vitesse P. 432
Témoin EV P. 234

2163. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q

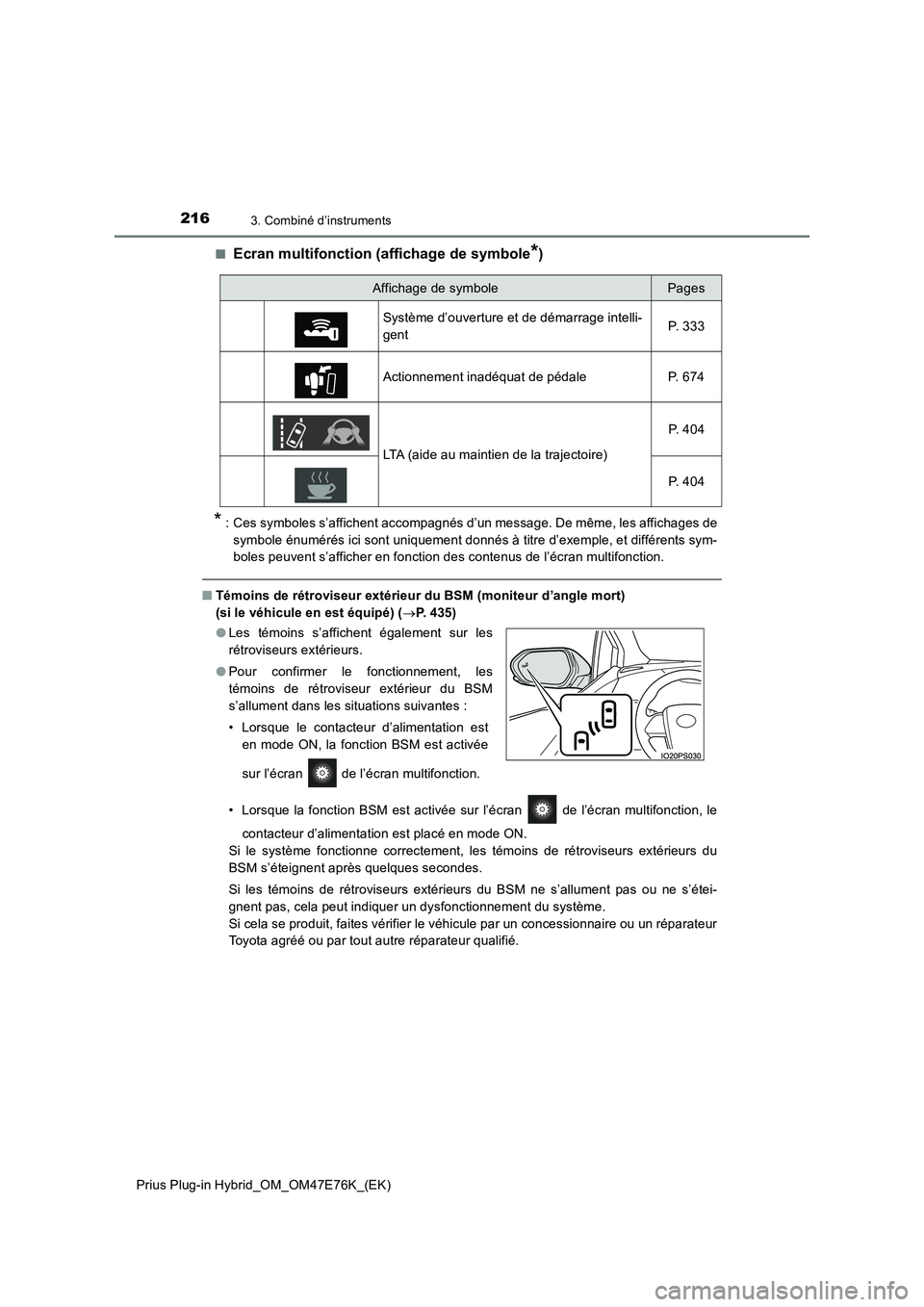

Ecran multifonction (affichage de symbole*)
* : Ces symboles s’affichent accompagnés d’un message. De même, les affichages de
symbole énumérés ici sont uniquement donnés à titre d’exemple, et différents sym-
boles peuvent s’afficher en fonction des contenus de l’écran multifonction.
QTémoins de rétroviseur extérieur du BSM (moniteur d’angle mort)
(si le véhicule en est équipé) (P. 435)
• Lorsque la fonction BSM est activée sur l’écran de l’écran multifonction, le
contacteur d’alimentation est placé en mode ON.
Si le système fonctionne correctement, les témoins de rétroviseurs extérieurs du
BSM s’éteignent après quelques secondes.
Si les témoins de rétroviseurs extérieurs du BSM ne s’allument pas ou ne s’étei-
gnent pas, cela peut indiquer un dysfonctionnement du système.
Si cela se produit, faites vérifier le véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
Affichage de symbolePages
Système d’ouverture et de démarrage intelli-
gentP. 3 3 3
Actionnement inadéquat de pédale P. 674
LTA (aide au maintien de la trajectoire)P. 4 0 4
P. 4 0 4
OLes témoins s’affichent également sur les
rétroviseurs extérieurs.
OPour confirmer le fonctionnement, les
témoins de rétroviseur extérieur du BSM
s’allument dans les situations suivantes :
• Lorsque le contacteur d’alimentation est
en mode ON, la fonction BSM est activée
sur l’écran de l’écran multifonction.

2253. Combiné d’instruments
3
Combiné d’instruments

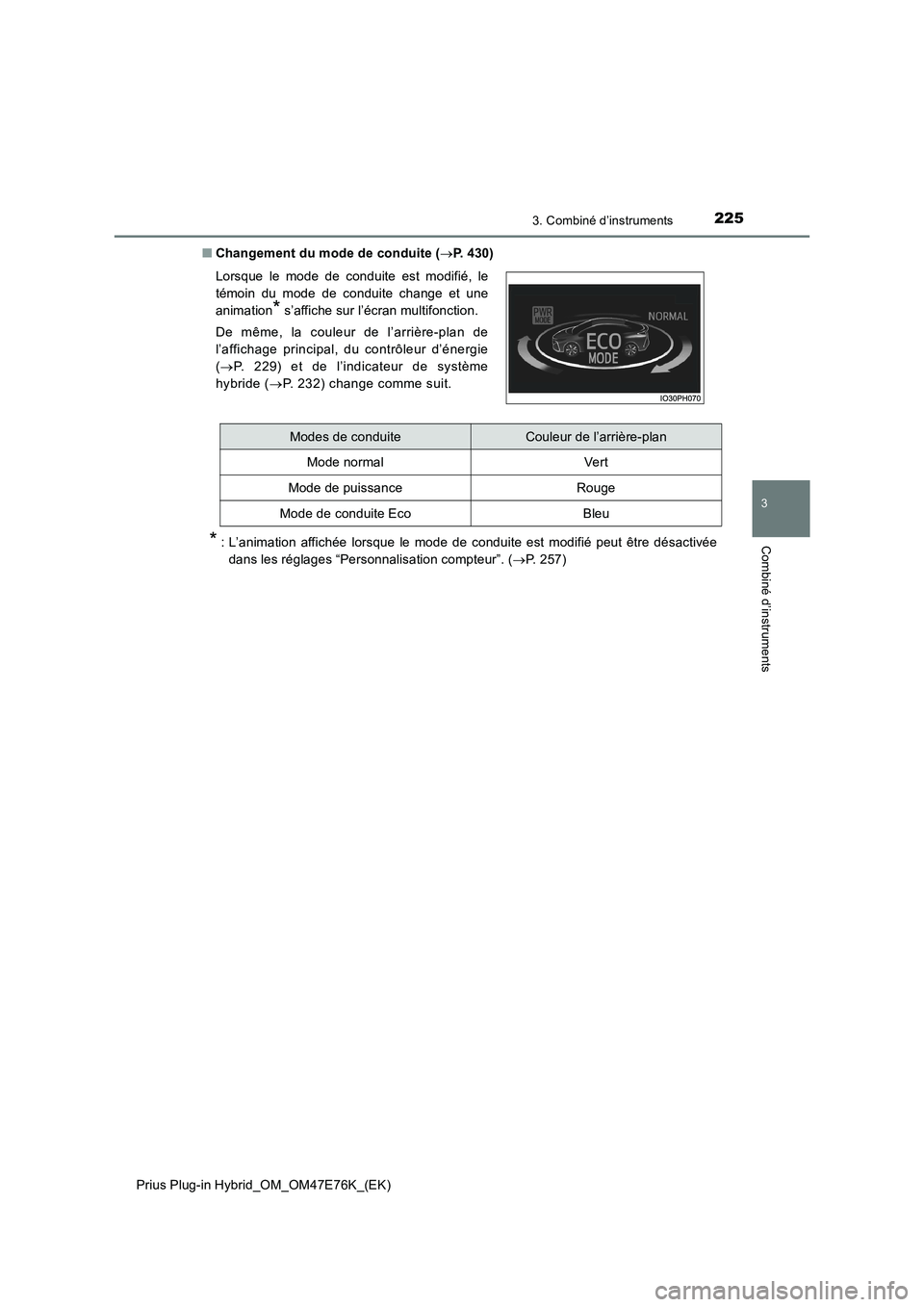

Prius Plug-in Hybrid_OM_OM47E76K_(EK)QChangement du mode de conduite (P. 430)
* : L’animation affichée lorsque le mode de conduite est modifié peut être désactivée
dans les réglages “Personnalisation compteur”. (P. 257) Lorsque le mode de conduite est modifié, le
témoin du mode de conduite change et une
animation
* s’affiche sur l’écran multifonction.
De même, la couleur de l’arrière-plan de
l’affichage principal, du contrôleur d’énergie
(P. 229) et de l’indicateur de système
hybride (P. 232) change comme suit.
Modes de conduiteCouleur de l’arrière-plan
Mode normal Vert
Mode de puissanceRouge
Mode de conduite EcoBleu

2323. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

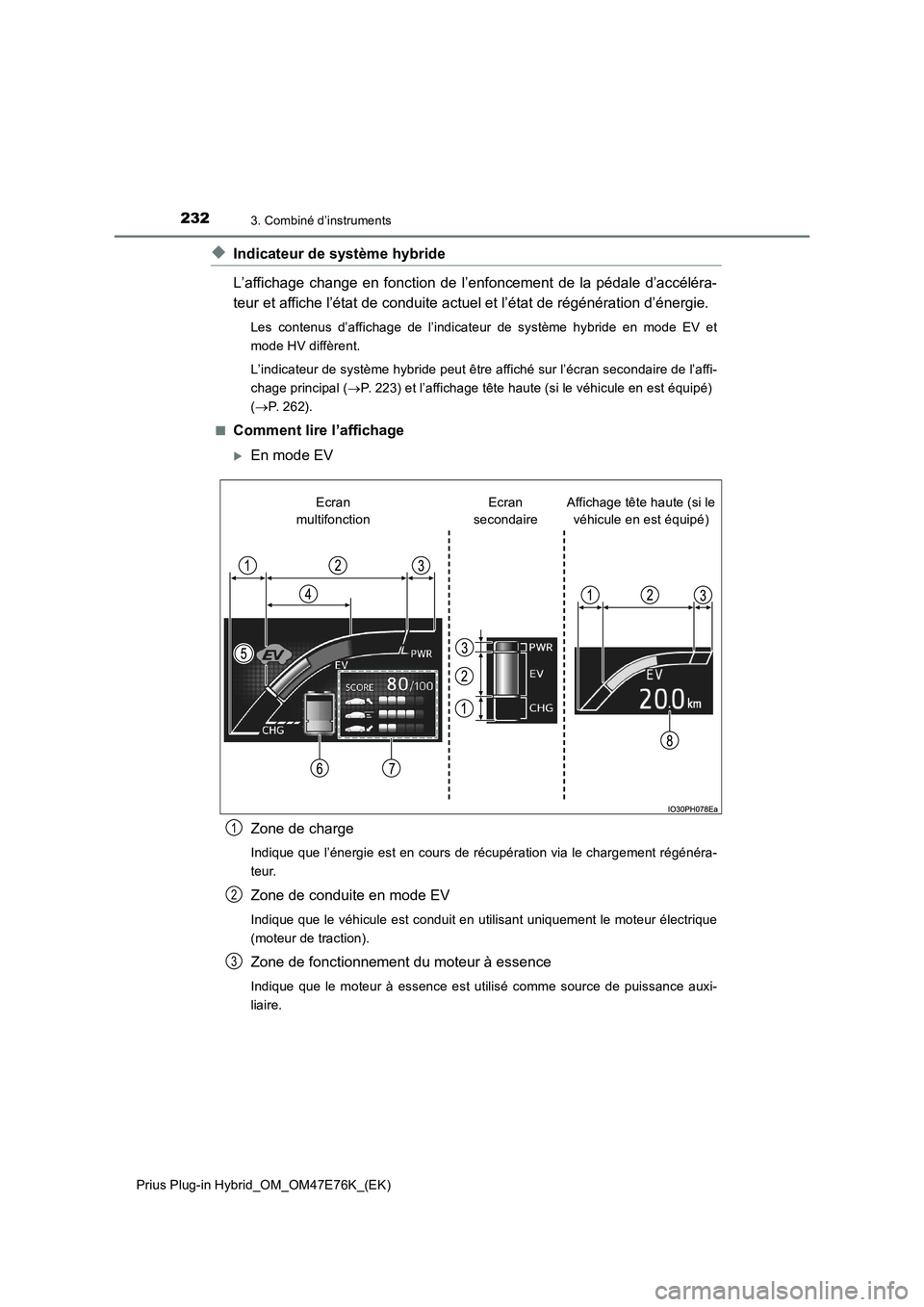

XIndicateur de système hybride
L’affichage change en fonction de l’enfoncement de la pédale d’accéléra-
teur et affiche l’état de conduite actuel et l’état de régénération d’énergie.
Les contenus d’affichage de l’indicateur de système hybride en mode EV et
mode HV diffèrent.
L’indicateur de système hybride peut être affiché sur l’écran secondaire de l’affi-
chage principal (P. 223) et l’affichage tête haute (si le véhicule en est équipé)
(P. 2 6 2 ) .
Q
Comment lire l’affichage
En mode EV
Zone de charge
Indique que l’énergie est en cours de récupération via le chargement régénéra-
teur.
Zone de conduite en mode EV
Indique que le véhicule est conduit en utilisant uniquement le moteur électrique
(moteur de traction).
Zone de fonctionnement du moteur à essence
Indique que le moteur à essence est utilisé comme source de puissance auxi-
liaire.
Affichage tête haute (si le
véhicule en est équipé) Ecran
secondaire Ecran
multifonction
1
2
3

2343. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

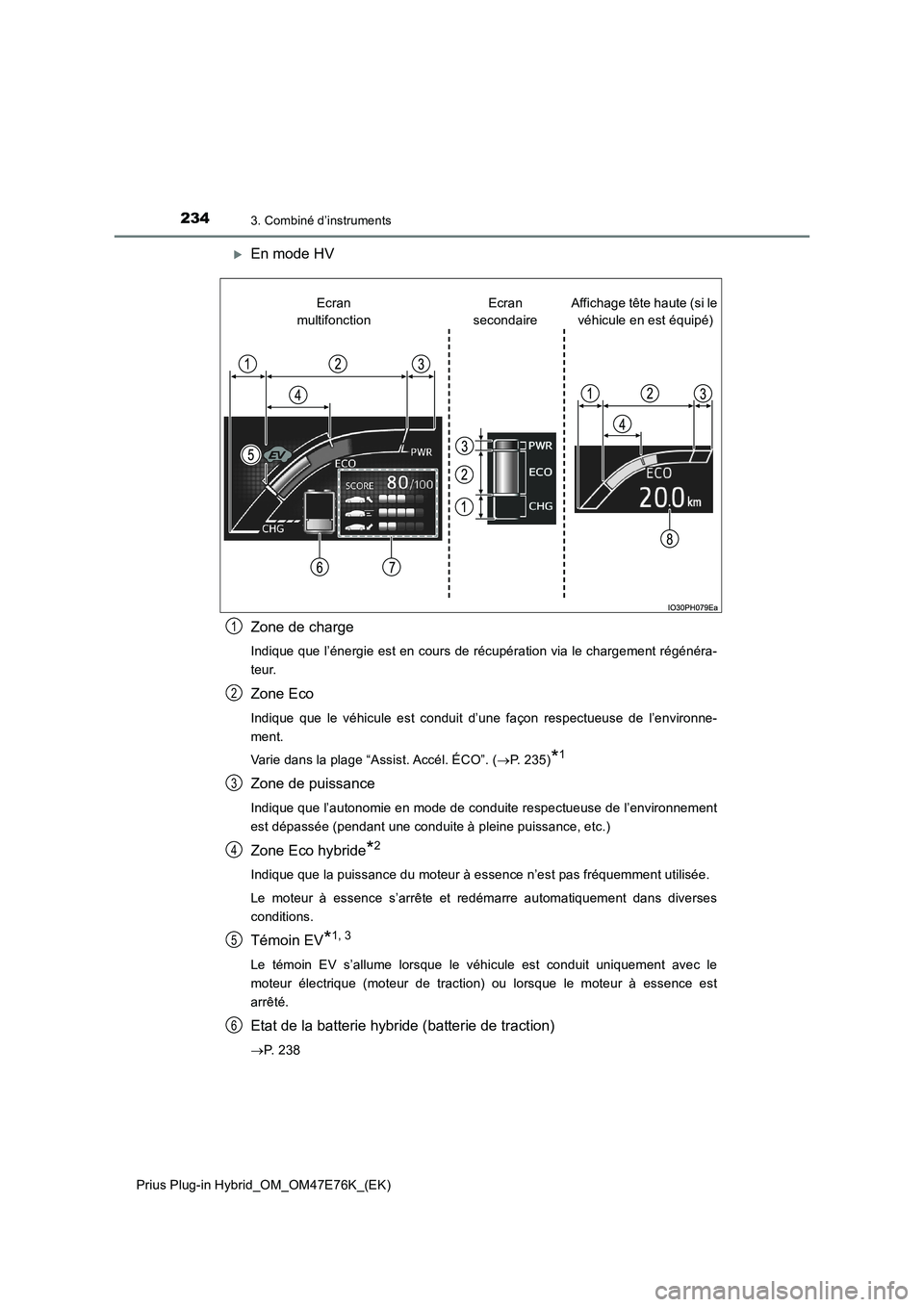

En mode HV
Zone de charge
Indique que l’énergie est en cours de récupération via le chargement régénéra-
teur.
Zone Eco
Indique que le véhicule est conduit d’une façon respectueuse de l’environne-
ment.
Varie dans la plage “Assist. Accél. ÉCO”. (P. 235)
*1
Zone de puissance
Indique que l’autonomie en mode de conduite respectueuse de l’environnement
est dépassée (pendant une conduite à pleine puissance, etc.)
Zone Eco hybride*2
Indique que la puissance du moteur à essence n’est pas fréquemment utilisée.
Le moteur à essence s’arrête et redémarre automatiquement dans diverses
conditions.
Témoin EV*1, 3
Le témoin EV s’allume lorsque le véhicule est conduit uniquement avec le
moteur électrique (moteur de traction) ou lorsque le moteur à essence est
arrêté.
Etat de la batterie hybride (batterie de traction)
P. 2 3 8
Affichage tête haute (si le
véhicule en est équipé) Ecran
secondaire Ecran
multifonction
1
2
3
4
5
6
