2022 TOYOTA MIRAI display

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister.....................10
1.Trygghet och säkerhet
1.1 För säkert bruk................26
1.1.1 Innan du börjar köra.........26
1.1.2 För säker körning...........27
1.1.3 Säkerhetsbälten...........27
1.1.4 Krockkuddar..............31
1.1.5 Motorhuv med aktivt
fotgängarskydd............38
1.2 Säkerhet för barn...............41
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............41
1.2.2 Åka bil med barn...........42
1.2.3 Bilbarnstolar..............42
1.3 Hjälp i nödsituation..............54
1.3.1 eCall
*1, 2................54
1.4 Stöldskyddssystem..............62
1.4.1 Startspärrsystem...........62
1.4.2 Dubbelsidigt låssystem
*.......62
1.4.3 Larm*..................63
1.4.4 Stöldskyddsetiketter*........67
2. Bränslecellssystem
2.1 Bränslecellsbil.................70
2.1.1 Bränslecellsbilens egenskaper . . . 70
2.1.2
Bränslecellsbil, säkerhetsåtgärder . . 73
2.1.3 Tips för körning med
bränslecellsbil.............82
3. Information om bilens status
och kontrollampor
3.1 Instrumentgrupp...............84
3.1.1 Varnings- och kontrollampor....84
3.1.2 Instrument och mätare.......88
3.1.3 Informationsdisplay.........90
3.1.4 Vindrutedisplay
*...........97
3.1.5 Energimonitor / Förbrukningsskärm /
Luftreningsskärm..........100
4. Innan du börjar köra
4.1 Information om nycklar..........106
4.1.1 Nycklar................106
4.2 Öppna, stänga och låsa dörrar och
baklucka...................108
4.2.1 Dörrar.................108
4.2.2 Bagagerum..............113
4.2.3
Elektroniskt lås- och startsystem . . 1154.3 Inställning av sätena............120
4.3.1 Framsäten..............120
4.3.2 Körställningsminne
*........121
4.3.3 Nackskydd..............124
4.4 Justera ratten och speglarna.......125
4.4.1 Ratt..................125
4.4.2 Invändig backspegel
*........126
4.4.3 Digital backspegel*.........127
4.4.4 Ytterbackspeglar..........134
4.5 Öppna och stänga fönster.........136
4.5.1 Elstyrda fönsterhissar.......136
5. Körning
5.1 Innan du börjar köra............140
5.1.1 Köra bilen...............140
5.1.2 Last och bagage...........145
5.1.3 Köra med släp............145
5.2 Körrutiner..................146
5.2.1 Startknapp..............146
5.2.2 Växelläge...............150
5.2.3 Körriktningsvisare, spak......155
5.2.4 Parkeringsbroms..........155
5.2.5 Bromshållning............158
5.2.6 ASC (Aktiv ljudreglering)
*.....159
5.2.7 Vattenavtappning
(H
2O-reglage)............160
5.3 Använda strålkastare och
vindrutetorkare...............161
5.3.1 Strålkastaromkopplare.......161
5.3.2 AHS (Adaptivt automatiskt
helljussystem)
*...........162
5.3.3 AHB (Automatiskt helljus)*....166
5.3.4 Dimljus, bak.............168
5.3.5 Vindrutetorkare och spolare . . . 169
5.4 Tanka.....................172
5.4.1 Öppna tankluckan..........172
2

Instrumentpanel (vänsterstyrda bilar)
ABlinkersspak→Sid. 155
Belysningsspak→Sid. 161
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus→Sid. 161
AHS (Adaptivt automatiskt
helljussystem)
*1→Sid. 162
AHB (Automatiskt helljus)*1→Sid. 166
Dimljus, bak→Sid. 168
BInformationsdisplay→Sid. 90
Display→Sid. 90
Energimonitor→Sid. 100
Om ett varningsmeddelande visas
→Sid. 361
CInstrument→Sid. 88
Läsa av instrumenten/justera
instrumentpanelbelysningen→Sid. 88,
Sid. 89
Varningslampor/kontrollampor→Sid. 84
När en varningslampa tänds→Sid. 354
DVindrutetorkare och
vindrutespolare→Sid. 169
Användning→Sid. 169
Fylla på spolarvätska→Sid. 317
Varningsmeddelanden→Sid. 361
EVarningsblinkers, reglage→Sid. 348
FLjudsystem*2
Luftkonditionering→Sid. 275
Användning→Sid. 275
GLuftkonditionering→Sid. 275
Användning→Sid. 275
Eluppvärmd bakruta→Sid. 277
HBaklucksöppnare,
huvudströmbrytare→Sid. 115
IVäxelspak→Sid. 150
Ändra växelläge→Sid. 151
Säkerhetsanvisningar vid bogsering
→Sid. 349
BILDREGISTER
12

Reglage (Vänsterstyrda bilar)
AH2O, reglage→Sid. 160
B“ODO/TRIP”, reglage→Sid. 89
CInstrumentpanelbelysning, reglage
→Sid. 89
DHUD (vindrutedisplay), reglage*1
→Sid. 97
EAktivt helljussystem, reglage*1
→Sid. 162
Automatiskt helljus, reglage*1→Sid. 166
FVSC OFF, reglage→Sid. 265
GKamerareglage*1, 2
HSnöläge, reglage*1→Sid. 264
IEluppvärmda vindrutetorkare,
reglage*1→Sid. 280
JBaklucksöppnare→Sid. 114
KTanklucksöppnare→Sid. 174
LASC-knapp*1→Sid. 159
MP-läge, reglage→Sid. 151
NAdvanced Park, huvudreglage*1Sid. 241
OKörläge, väljarknapp→Sid. 263
PParkeringsbroms, reglage→Sid. 155
Ansätta/lossa parkeringsbromsen
→Sid. 155
Säkerhetsanvisningar för vintern
→Sid. 271
Varningssummer/meddelanden
→Sid. 157, Sid. 361
QBromshållare, reglage→Sid. 158*1I förekommande fall*2Se instruktionsboken till
navigationssystemet.
BILDREGISTER
14

Instrumentpanel (högerstyrda bilar)
ALuftkonditionering→Sid. 275
Användning→Sid. 275
Eluppvärmd bakruta→Sid. 277
BLjudsystem*1
Luftkonditionering→Sid. 275
Användning→Sid. 275
CVarningsblinkers, reglage→Sid. 348
DBlinkersspak→Sid. 155
Belysningsspak→Sid. 161
Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus→Sid. 161
AHS (Adaptivt automatiskt
helljussystem)
*2→Sid. 162
AHB (Automatiskt helljus)*2→Sid. 166
Dimljus, bak→Sid. 168
EInstrument→Sid. 88
Läsa av instrumenten/justera
instrumentpanelbelysningen→Sid. 88,
Sid. 89
Varningslampor/kontrollampor→Sid. 84
När en varningslampa tänds→Sid. 354
FInformationsdisplay→Sid. 90
Display→Sid. 90
Energimonitor→Sid. 100
Om ett varningsmeddelande visas
→Sid. 361
GVindrutetorkare och
vindrutespolare→Sid. 169
Användning→Sid. 169
Fylla på spolarvätska→Sid. 317
Varningsmeddelanden→Sid. 361
HMotorhuv, öppningsspak→Sid. 312
BILDREGISTER
18

Reglage (Högerstyrda bilar)
AP-läge, knapp→Sid. 151
BParkeringsbroms, reglage→Sid. 155
Ansätta/lossa parkeringsbromsen
→Sid. 155
Säkerhetsanvisningar för vintern
→Sid. 271
Varningssummer/meddelanden
→Sid. 157, Sid. 361
CBromshållare, reglage→Sid. 158
DAdvanced Park, huvudreglage*1
→Sid. 241
EKörläge, väljarknapp→Sid. 263
FH2O, reglage→Sid. 160
GHUD (vindrutedisplay), reglage*1
→Sid. 97
HInstrumentpanelbelysning, reglage
→Sid. 89
I“ODO/TRIP”, reglage→Sid. 89
JEluppvärmda vindrutetorkare,
reglage*1→Sid. 280
KSnöläge, reglage*1→Sid. 264
LKamerareglage*1, 2
MVSC OFF, reglage→Sid. 265
NAktivt helljussystem, reglage*1
→Sid. 162
Automatiskt helljus, reglage*1→Sid. 166
OASC-knapp*1→Sid. 159
PTanklucka, öppnare→Sid. 172
QBaklucka, öppnare→Sid. 114*1I förekommande fall*2Se instruktionsboken till
navigationssystemet.
BILDREGISTER
20

Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 63)
Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i
bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen.
Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsesensorn och
lutningssensorn stängs av.
• När rörelsedetektorn och
lutningssensorn är avstängda
återaktiverar du rörelsesensorn och
lutningssensorn med en tryckning påstartknappen eller genom att
dörrarna låses upp med låsfunktionen
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster är öppet.
I så fall kan rörelsedektorn känna av
följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
1 .4 Stöldskyddssystem
65
1
Trygghet och säkerhet

Om ”Hydrogen Leakage Detected Visit
Your Dealer” (Vätgasläckage detekterat
Besök återförsäljaren) visas på
informationsdisplayen
En liten mängd vätgas kan läcka ut. Låt
omedelbart närmaste auktoriserade
Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om “FCV Sys. OFF Due to Hydrogen
Leak Stop in Safe Place See Manual”
(Systemet stänger ner på grund av
vätgasläckage Stanna bilen på säker
plats Se bilens instruktionsbok) visas
på informationsdisplayen
• Vätgas kanske läcker ut. Om vätgas
läcker ut eller annan störning
upptäcks:→Sid. 78
• Luftkonditioneringssystemet stängs
automatiskt av.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
bränslecellssystemet inte kan startas
ska du tanka bilen tills varningslampan
för låg bränslenivå (→Sid. 359) slocknar,
innan du försöker starta bilen igen. Bilen
startar eventuellt inte om den tankade
mängden är otillräcklig.
Bränslecellsstack
• Beroende på miljön där bilen används
kan effekten av bränslecellkraften
försvagas under bilens livslängd.
Detta kommer att ha obetydlig
inverkan på körprestandan.
• I följande situationer kan
bränslecellseffekten försämras fortare
än under normal körning:
– Längre användning i områden med
hög dammhalt
– Längre användning i områden med
hög svavelhalt (t.ex. vulkaner eller
heta källor).
– Längre användning i områden med
höga halter av följande ämnen:
- Organiska lösningsmedel, t.ex. färg och
thinner- Aminrelaterade material, t.ex.
ammoniak
- Klorrelaterade ämnen, t.ex. salthaltig
luft och snösmältningsmedel
– Saltvatten tränger in i
luftrenarfiltret: Byte av
luftrenarfiltret och rengöring av de
omgivande delarna
rekommenderas. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen
– Antalet tillfällen som
bränslecellssystemet startas och
stängs av är för högt
– Längre användning i temperaturer
under noll grader
– Tankat bränsle som inte uppfyller
ISO-14687
Vätgastankar
• Vätgastankarna är de lagringstankar
med högt tryck som är fyllda med
komprimerad vätgas. Bilen kan tankas
vid vätgastankstationer.
• De vätgasrelaterade komponenterna
(t.ex. tankarna, rören etc) har
lagenligt fastställd giltighetstid.
Fordon med vätgasrelaterade
komponenter vars giltighetstid har
överskridits får inte användas.
Vätgasrelaterade komponenter måste
bytas mot nya delar om deras
giltighetstid har löpt ut.
Utgångsdatum finns noterat på
tankluckans insida som slutdatum för
tankning. Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning om vätgastankarna eller
ventilerna måste avyttras.
2.1 Bränslecellsbil
75
2
Bränslecellssystem

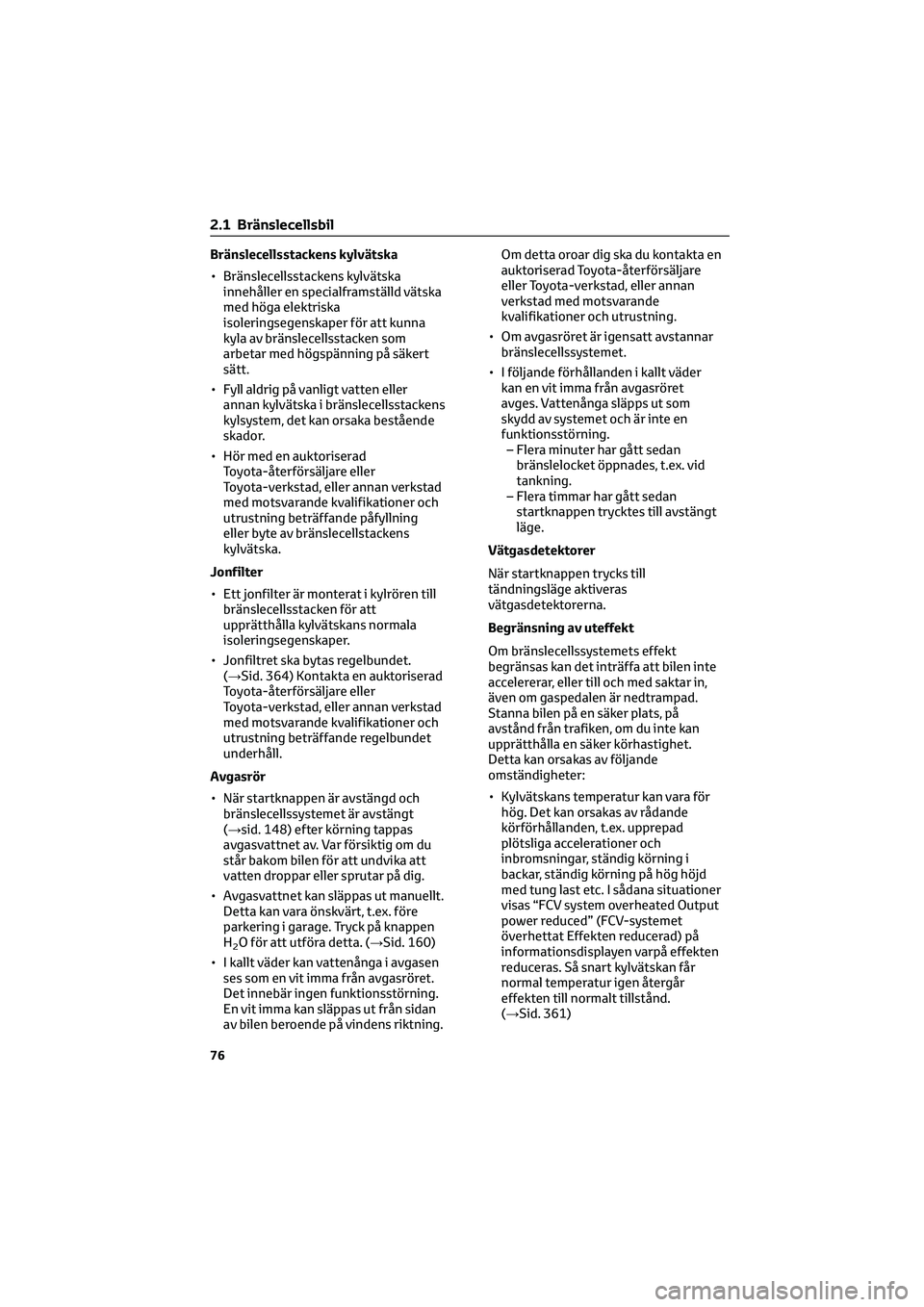

Bränslecellsstackens kylvätska
• Bränslecellsstackens kylvätska
innehåller en specialframställd vätska
med höga elektriska
isoleringsegenskaper för att kunna
kyla av bränslecellsstacken som
arbetar med högspänning på säkert
sätt.
• Fyll aldrig på vanligt vatten eller
annan kylvätska i bränslecellsstackens
kylsystem, det kan orsaka bestående
skador.
• Hör med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning beträffande påfyllning
eller byte av bränslecellstackens
kylvätska.
Jonfilter
• Ett jonfilter är monterat i kylrören till
bränslecellsstacken för att
upprätthålla kylvätskans normala
isoleringsegenskaper.
• Jonfiltret ska bytas regelbundet.
(→Sid. 364) Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning beträffande regelbundet
underhåll.
Avgasrör
• När startknappen är avstängd och
bränslecellssystemet är avstängt
(→sid. 148) efter körning tappas
avgasvattnet av. Var försiktig om du
står bakom bilen för att undvika att
vatten droppar eller sprutar på dig.
• Avgasvattnet kan släppas ut manuellt.
Detta kan vara önskvärt, t.ex. före
parkering i garage. Tryck på knappen
H
2O för att utföra detta. (→Sid. 160)
• I kallt väder kan vattenånga i avgasen
ses som en vit imma från avgasröret.
Det innebär ingen funktionsstörning.
En vit imma kan släppas ut från sidan
av bilen beroende på vindens riktning.Om detta oroar dig ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Om avgasröret är igensatt avstannar
bränslecellssystemet.
• I följande förhållanden i kallt väder
kan en vit imma från avgasröret
avges. Vattenånga släpps ut som
skydd av systemet och är inte en
funktionsstörning.
– Flera minuter har gått sedan
bränslelocket öppnades, t.ex. vid
tankning.
– Flera timmar har gått sedan
startknappen trycktes till avstängt
läge.
Vätgasdetektorer
När startknappen trycks till
tändningsläge aktiveras
vätgasdetektorerna.
Begränsning av uteffekt
Om bränslecellssystemets effekt
begränsas kan det inträffa att bilen inte
accelererar, eller till och med saktar in,
även om gaspedalen är nedtrampad.
Stanna bilen på en säker plats, på
avstånd från trafiken, om du inte kan
upprätthålla en säker körhastighet.
Detta kan orsakas av följande
omständigheter:
• Kylvätskans temperatur kan vara för
hög. Det kan orsakas av rådande
körförhållanden, t.ex. upprepad
plötsliga accelerationer och
inbromsningar, ständig körning i
backar, ständig körning på hög höjd
med tung last etc. I sådana situationer
visas “FCV system overheated Output
power reduced” (FCV-systemet
överhettat Effekten reducerad) på
informationsdisplayen varpå effekten
reduceras. Så snart kylvätskan får
normal temperatur igen återgår
effekten till normalt tillstånd.
(→Sid. 361)
2.1 Bränslecellsbil
76
