2022 TOYOTA HIGHLANDER isofix

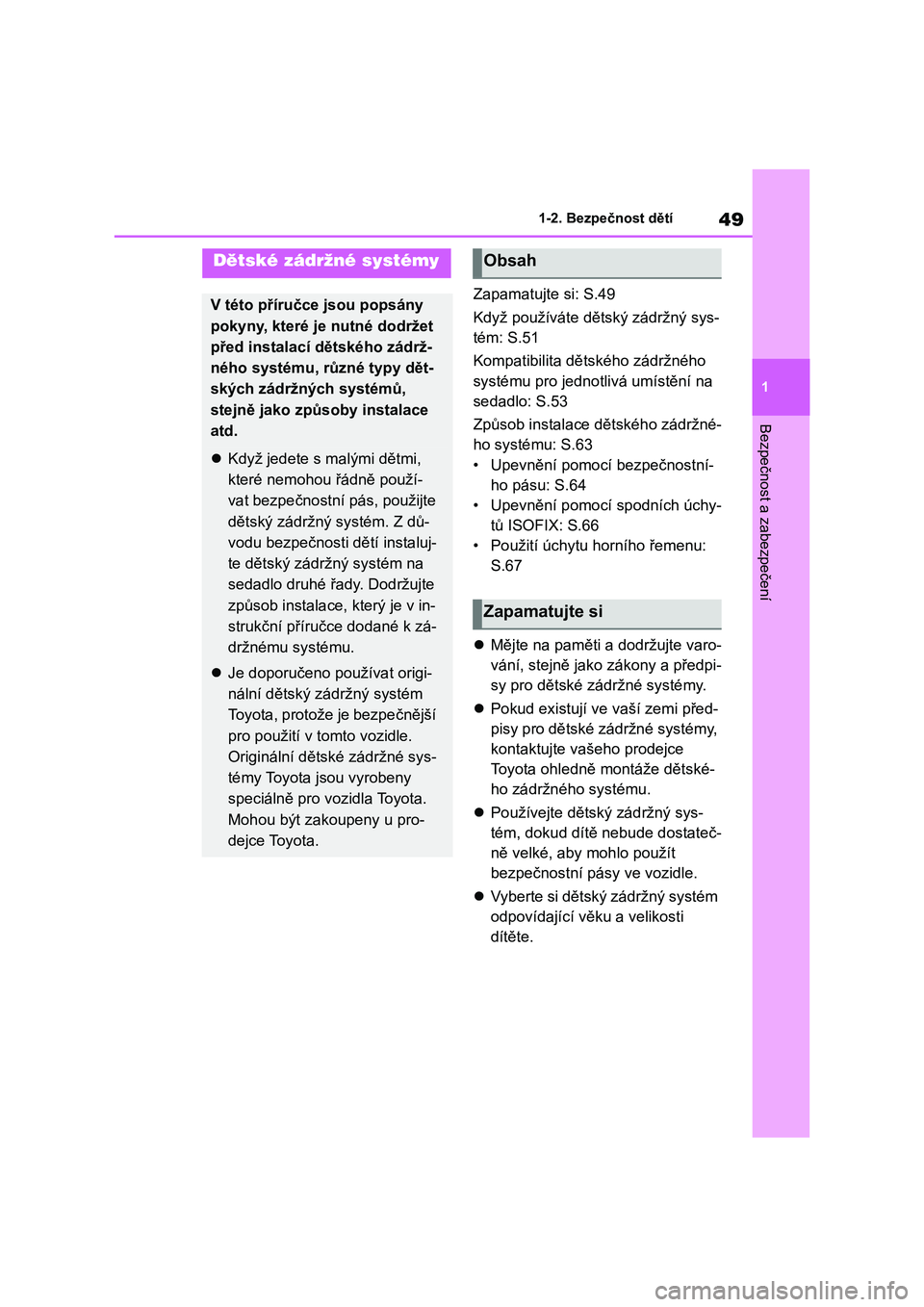

49
1 1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Zapamatujte si: S.49
Když používáte dětský zádržný sys-
tém: S.51
Kompatibilita dětského zádržného
systému pro jednotlivá umístění na
sedadlo: S.53
Způsob instalace dětského zádržné-
ho systému: S.63
• Upevnění pomocí bezpečnostní-
ho pásu: S.64
• Upevnění pomocí spodních úchy-
tů ISOFIX: S.66
• Použití úchytu horního řemenu:
S.67
Mějte na paměti a dodržujte varo-
vání, stejně jako zákony a předpi-
sy pro dětské zádržné systémy.
Pokud existují ve vaší zemi před-
pisy pro dětské zádržné systémy,
kontaktujte vašeho prodejce
Toyota ohledně montáže dětské-
ho zádržného systému.
Používejte dětský zádržný sys-
tém, dokud dítě nebude dostateč-
ně velké, aby mohlo použít
bezpečnostní pásy ve vozidle.
Vyberte si dětský zádržný systém
odpovídající věku a velikosti
dítěte.
Dětské zádržné systémy
V této příručce jsou popsány
pokyny, které je nutné dodržet
před instalací dětského zádrž-
ného systému, různé typy dět-
ských zádržných systémů,
stejně jako způsoby instalace
atd.
Když jedete s malými dětmi,
které nemohou řádně použí-
vat bezpečnostní pás, použijte
dětský zádržný systém. Z dů-
vodu bezpečnosti dětí instaluj-
te dětský zádržný systém na
sedadlo druhé řady. Dodržujte
způsob instalace, který je v in-
strukční příručce dodané k zá-
držnému systému.
Je doporučeno používat origi-
nální dětský zádržný systém
Toyota, protože je bezpečnější
pro použití v tomto vozidle.
Originální dětské zádržné sys-
témy Toyota jsou vyrobeny
speciálně pro vozidla Toyota.
Mohou být zakoupeny u pro-
dejce Toyota.
Obsah
Zapamatujte si

55
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2: Nastavte úhel opěradla do nejvíce vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob-
rého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-
mu zádržnému systému, a opěrku
hlavy je možné v yjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší
polohy.
Vhodné pro dětský zádržný systém kategorie "universal"
připevněný pomocí bezpeč-
nostního pásu.
Vhodné pro dětský zádržný
systém orientovaný dopředu kategorie "universal" připevně-
ný pomocí bezpečnostního
pásu.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.59).
Vhodné pro dětský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře-
menu.

57
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
*1: Když je nainstalov án dětský zádržný systém, seřiďte opěradlo do 3. zajišťovací
polohy z nejvíce vzpřímené polohy.
*2: Když je nainstalov án dětský zádržný systém, vraťte opěrky hlavy do polohy pro
použití (vzpřímené).
*3: Nevhodné pro dětské zádržn é systémy s podpěrnou nohou.
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevnění"
uvedené v tabulce výše. Druh "upev nění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Vhodné pro upevně-
ní sedačky oriento-
vané dopředu
(F2X/F2/F3/Ne)
NeNeF2X,
F2, F3NeF2X,
F2, F3NeNe
Vhodné pro upevně-
ní sedačky pro vět-
ší dítě (B2/B3/Ne)
NeNeB2, B3NeB2, B3NeNe
Umístění na sedadlo
Číslo polohy
sedadla*1*1*1*2, 3*2, 3
Spínač manuál-
ního zapnutí/
vypnutí airbagů
ONOFF

601-2. Bezpečnost dětí
Doporučený dětský zádržný systém upevněný pomocí spodních úchytů
ISOFIX
Význam symbolů uvedených v předchozí tabulce:
IUF: Poloha vhodná pro doporučen ý dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "universal"
IL: Poloha vhodná pro doporučený dětský zádržný systém ISOFIX oriento-
vaný dopředu kategorie "semi-universal"
X: Nevhodná poloha pro doporučen ý dětský zádržný systém ISOFIX orien-
tovaný dopředu
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
*: Když je nainstalová n dětský zádržný systém, seřiďte opěradlo do 3. zajišťovací
polohy z nejvíce vzpřímené polohy.
Doporučený
dětský zádržný
systém
Skupiny
hmotností
Umístění na sedadlo
**
Spínač ma-
nuálního za-
pnutí/vypnutí
airbagů
ONOFF
G0+, BABY SAFE
PLUS
0, 0+
Do 13 kgXXXXXXX
DUO PLUSI
9 až 18 kgXXIUFXIUFXX
KIDFIX XP SICTII, III
15 až 36 kg
XXILXILXX
MAXI PLUSXXILXILXX

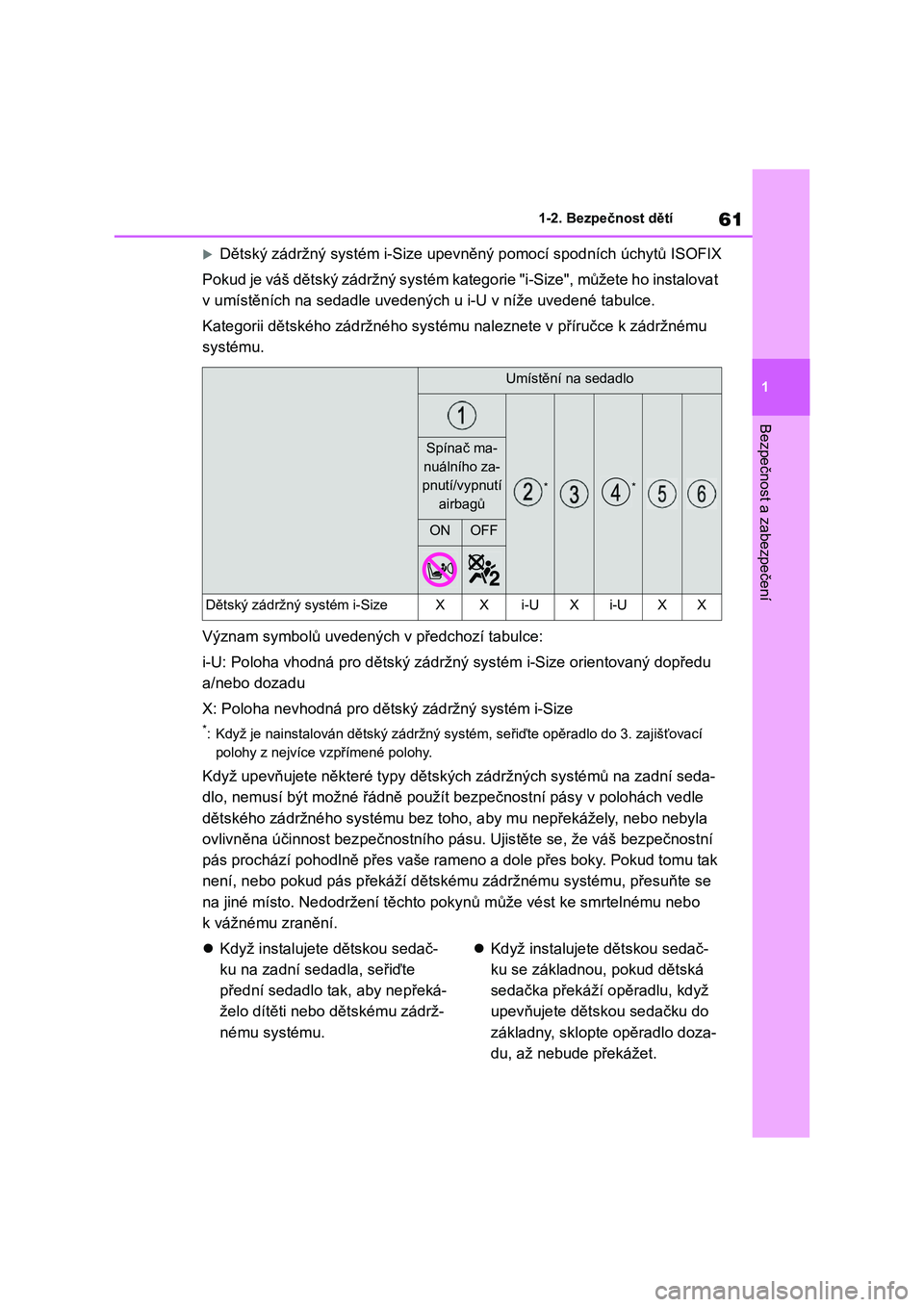

61
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Dětský zádržný systém i-Size upev něný pomocí spodních úchytů ISOFIX
Pokud je váš dětský zádržný systém kategorie "i-Size", můžete ho instalovat
v umístěních na sedadle uvedených u i-U v níže uvedené tabulce.
Kategorii dětského zádržného syst ému naleznete v příručce k zádržnému
systému.
Význam symbolů uvedených v předchozí tabulce:
i-U: Poloha vhodná pr o dětský zádržný systém i-Size orientovaný dopředu
a/nebo dozadu
X: Poloha nevhodná pro dětský zádržný systém i-Size
*: Když je nainstalován dětský zádržný systém, seřiďte opěradlo do 3. zajišťovací
polohy z nejvíce vzpřímené polohy.
Když upevňujete některé typy dět ských zádržných systémů na zadní seda-
dlo, nemusí být možné řádně použ ít bezpečnostní pásy v polohách vedle
dětského zádržného systému bez t oho, aby mu nepřekážely, nebo nebyla
ovlivněna účinnost bez pečnostního pásu. Ujistěte se, že váš bezpečnostní
pás prochází pohodlně přes vaše rameno a dole přes boky. Pokud tomu tak
není, nebo pokud pás př ekáží dětskému zádržnému systému, přesuňte se
na jiné místo. Nedodržení těchto p okynů může vést ke smrtelnému nebo
k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží opěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
Umístění na sedadlo
**
Spínač ma-
nuálního za-
pnutí/vypnutí
airbagů
ONOFF
Dětský zádržný systém i-SizeXXi-UXi-UXX

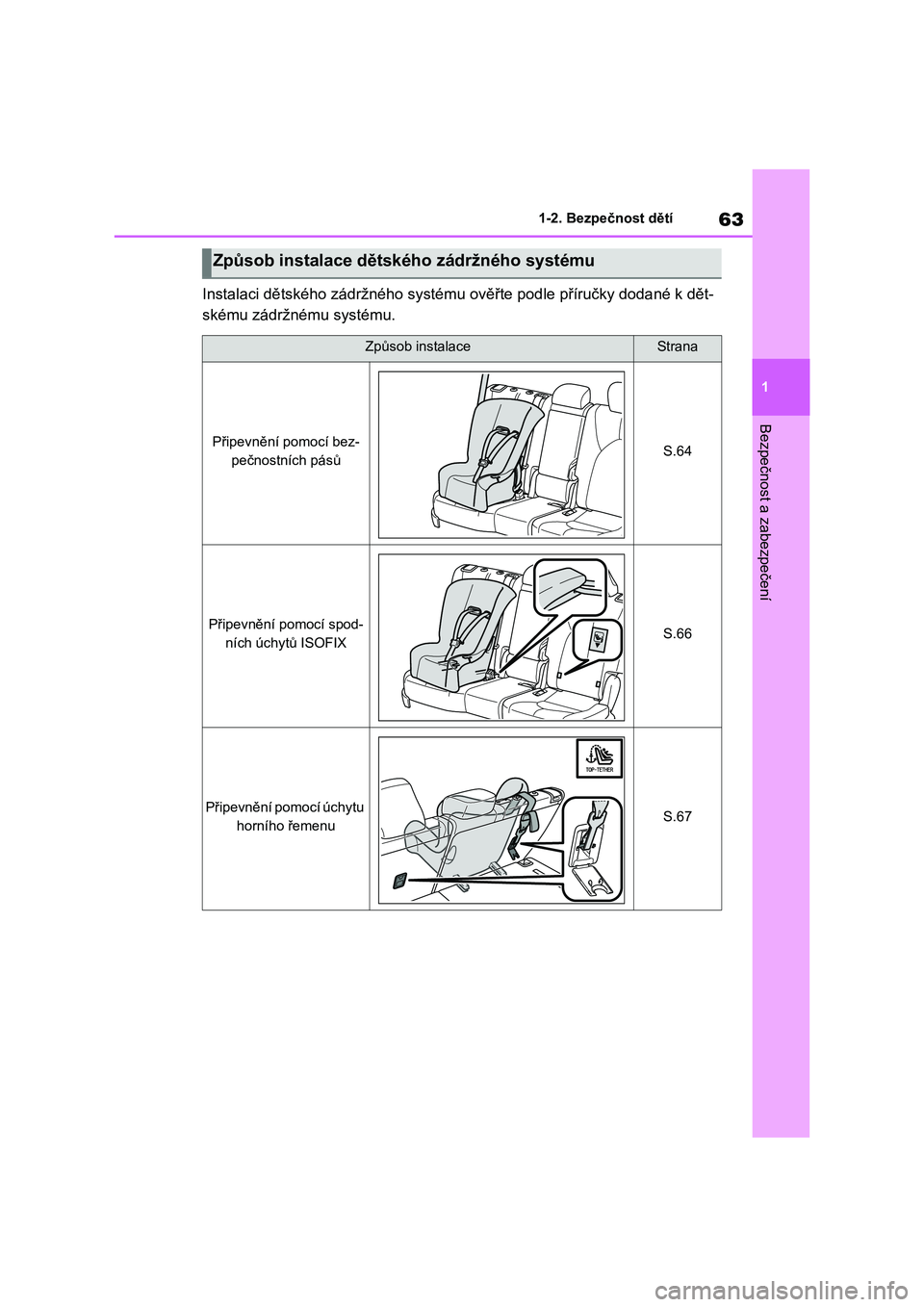

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Instalaci dětského zádržného syst ému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.64
Připevnění pomocí spod-
ních úchytů ISOFIXS.66
Připevnění pomocí úchytu
horního řemenuS.67

661-2. Bezpečnost dětí
■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější sedadla druhé řady jsou vy-
bavena spodními úchyty. (Na seda-
dlech jsou umí stěny štítky
označující polohu úchytů.)
■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.54, 55)
1 Seřiďte opěradlo do 3. zajišťova-
cí polohy z nejvíce vzpřímené
polohy.
2 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vy-
jmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.202)
3 Zkontrolujte polohu speciálních
upevňovacích tyčí a nasaďte
dětský zádržný systém na seda-
dlo.
Tyče jsou umístěny v mezeře mezi se- dákem a opěradlem sedadla.
4 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.65)
Dětský zádržný systém
upevněný pomocí spodních
úchytů ISOFIX
