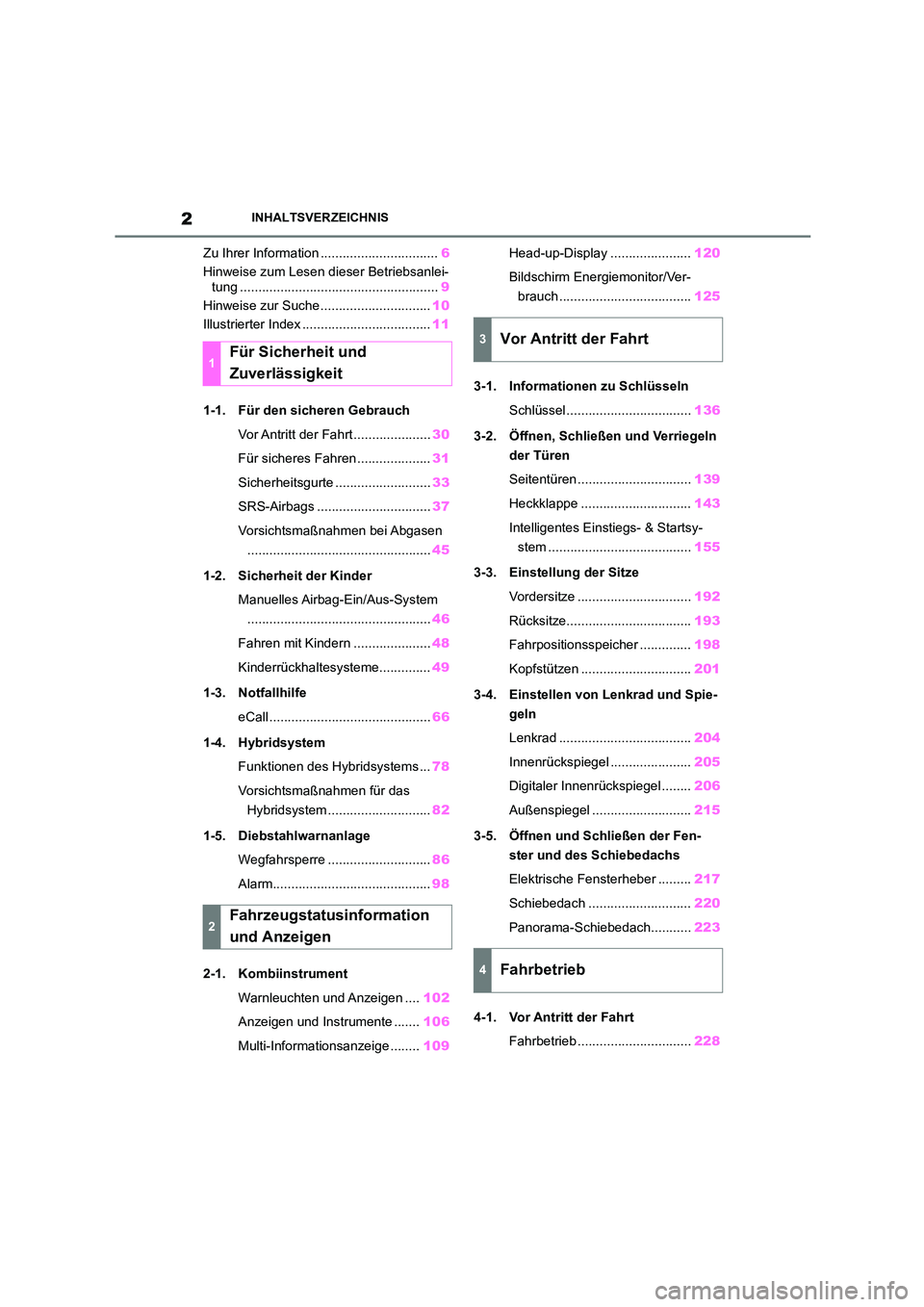

2INHALTSVERZEICHNIS
Zu Ihrer Information ................................6
Hinweise zum Lesen dieser Betriebsanlei-
tung ...................................................... 9
Hinweise zur Suche .............................. 10
Illustrierter Index ................................... 11
1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt ..................... 30
Für sicheres Fahren .................... 31
Sicherheitsgurte .......................... 33
SRS-Airbags ............................... 37
Vorsichtsmaßnahmen bei Abgasen
.................................................. 45
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
.................................................. 46
Fahren mit Kindern ..................... 48
Kinderrückhaltesysteme.............. 49
1-3. Notfallhilfe
eCall ............................................ 66
1-4. Hybridsystem
Funktionen des Hybridsystems ... 78
Vorsichtsmaßnahmen für das
Hybridsystem ........ ....................82
1-5. Diebstahlwarnanlage
Wegfahrsperre ............................ 86
Alarm........................................... 98
2-1. Kombiinstrument
Warnleuchten und Anzeigen .... 102
Anzeigen und Instrumente ....... 106
Multi-Informationsanzeige ........ 109
Head-up-Display ...................... 120
Bildschirm Energiemonitor/Ver-
brauch .................................... 125
3-1. Informationen zu Schlüsseln
Schlüssel .................................. 136
3-2. Öffnen, Schließen und Verriegeln
der Türen
Seitentüren ............................... 139
Heckklappe .......... ....................143
Intelligentes Einstiegs- & Startsy-
stem ....................................... 155
3-3. Einstellung der Sitze
Vordersitze ............................... 192
Rücksitze...... ............................193
Fahrpositionsspeicher .............. 198
Kopfstützen .............................. 201
3-4. Einstellen von Lenkrad und Spie-
geln
Lenkrad .................................... 204
Innenrückspiegel .. ....................205
Digitaler Innenrückspiegel ........ 206
Außenspiegel ........................... 215
3-5. Öffnen und Schließen der Fen-
ster und des Schiebedachs
Elektrische Fensterheber ......... 217
Schiebedach ............................ 220
Panorama-Schiebedach...........223
4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................... 228
1Für Sicherheit und
Zuverlässigkeit
2Fahrzeugstatusinformation
und Anzeigen
3Vor Antritt der Fahrt
4Fahrbetrieb

1

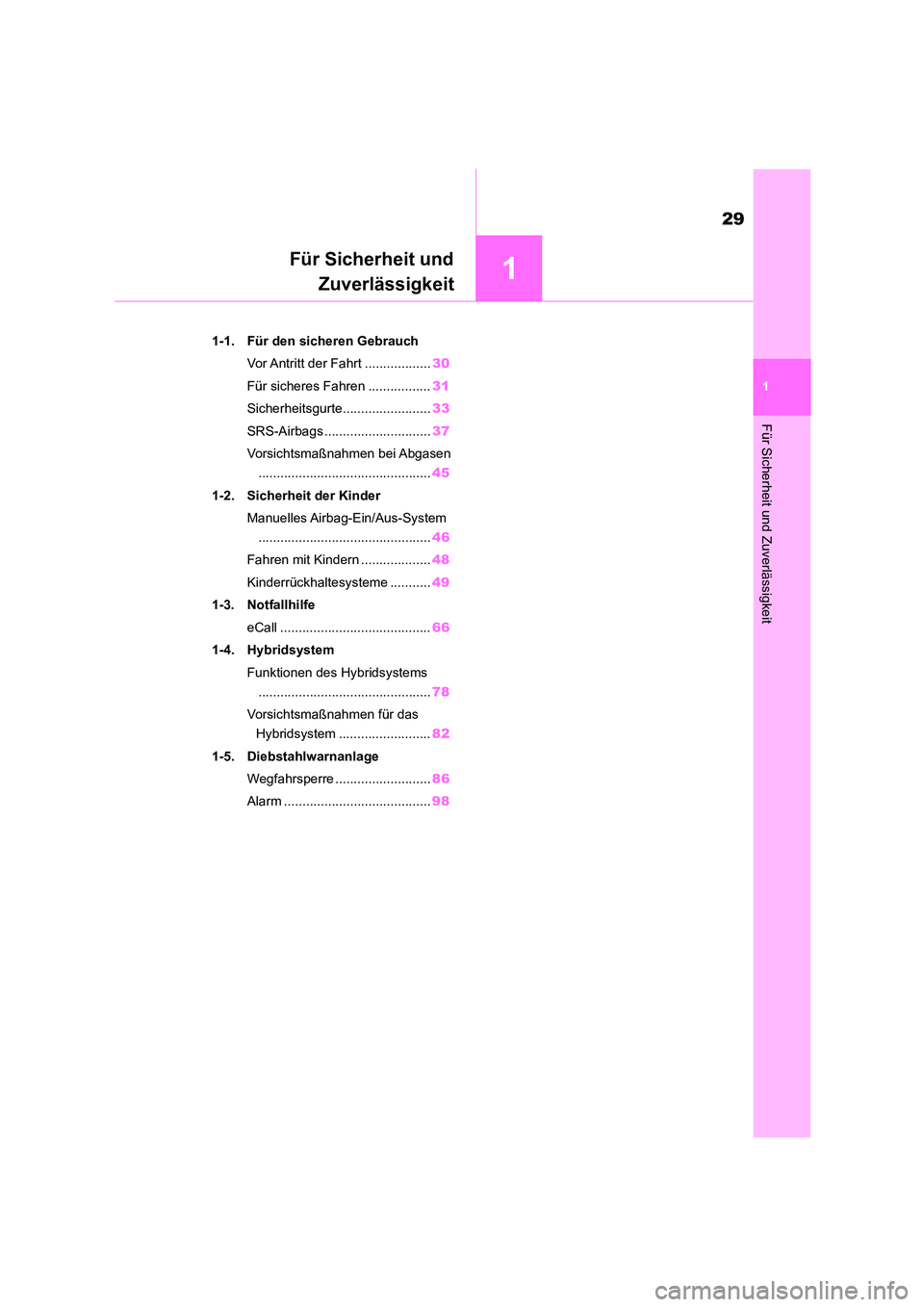

29
Für Sicherheit und Zuverlässigkeit
1
Für Sicherheit und
Zuverlässigkeit
.1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt .................. 30
Für sicheres Fahren ................. 31
Sicherheitsgurte........................ 33
SRS-Airbags ............................. 37
Vorsichtsmaßnahmen bei Abgasen
............................................... 45
1-2. Sicherheit der Kinder
Manuelles Airbag-Ein/Aus-System
............................................... 46
Fahren mit Kindern ................... 48
Kinderrückhaltesysteme ........... 49
1-3. Notfallhilfe
eCall ......................................... 66
1-4. Hybridsystem
Funktionen des Hybridsystems
............................................... 78
Vorsichtsmaßnahmen für das
Hybridsystem ......................... 82
1-5. Diebstahlwarnanlage
Wegfahrsperre .......................... 86
Alarm ........................................ 98

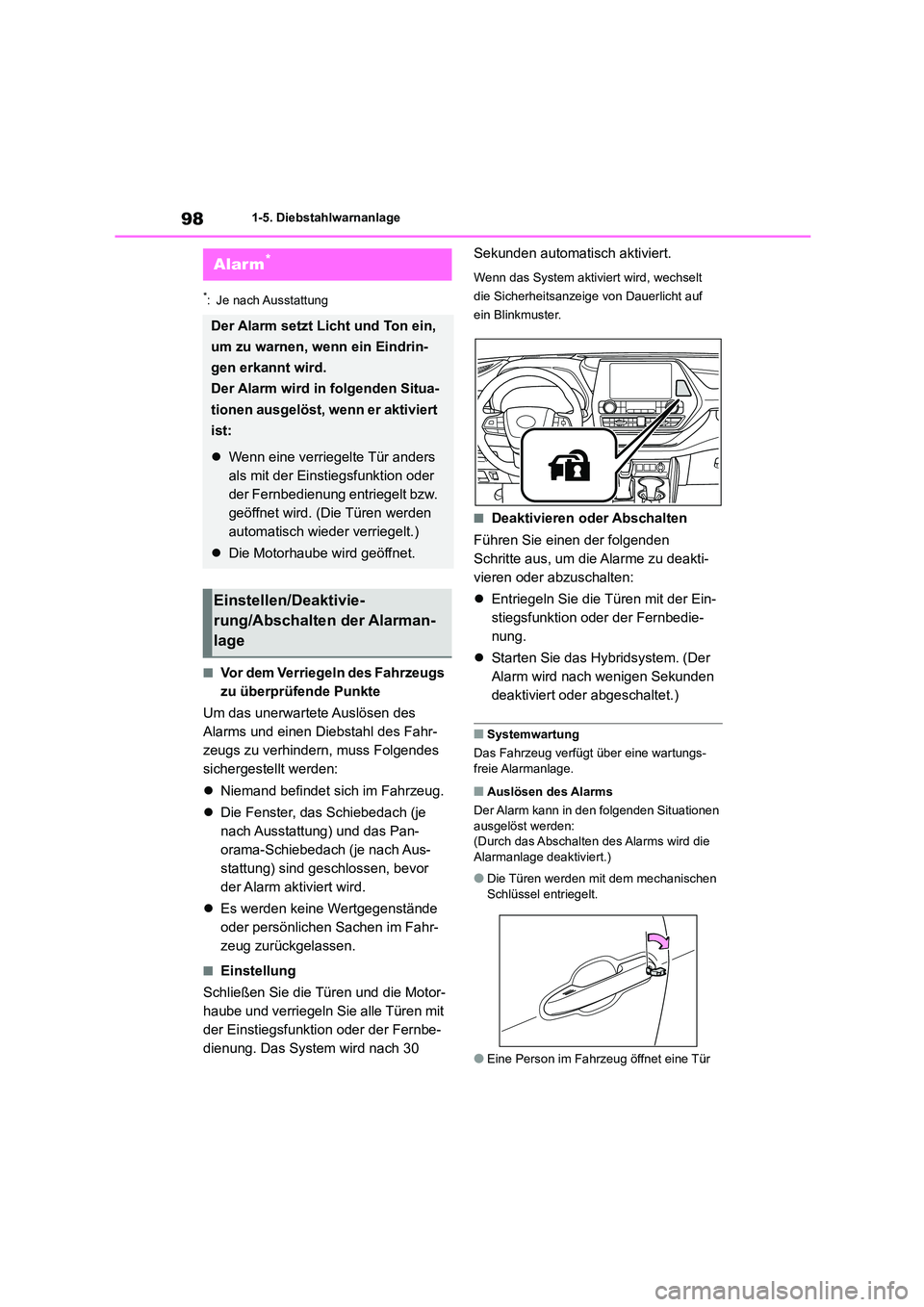

981-5. Diebstahlwarnanlage
*: Je nach Ausstattung
■Vor dem Verriegeln des Fahrzeugs
zu überprüfende Punkte
Um das unerwartete Auslösen des
Alarms und einen Diebstahl des Fahr-
zeugs zu verhindern, muss Folgendes
sichergestellt werden:
 Niemand befindet sich im Fahrzeug.
 Die Fenster, das Schiebedach (je
nach Ausstattung) und das Pan-
orama-Schiebedach (je nach Aus-
stattung) sind geschlossen, bevor
der Alarm aktiviert wird.
 Es werden keine Wertgegenstände
oder persönlichen Sachen im Fahr-
zeug zurückgelassen.
■Einstellung
Schließen Sie die Türen und die Motor-
haube und verriegeln Sie alle Türen mit
der Einstiegsfunktion oder der Fernbe-
dienung. Das System wird nach 30
Sekunden automatisch aktiviert.
Wenn das System aktiviert wird, wechselt
die Sicherheitsanzeige von Dauerlicht auf
ein Blinkmuster.
■Deaktivieren oder Abschalten
Führen Sie einen der folgenden
Schritte aus, um die Alarme zu deakti-
vieren oder abzuschalten:
 Entriegeln Sie die Türen mit der Ein-
stiegsfunktion oder der Fernbedie-
nung.
 Starten Sie das Hybridsystem. (Der
Alarm wird nach wenigen Sekunden
deaktiviert oder abgeschaltet.)
■Systemwartung
Das Fahrzeug verfügt über eine wartungs-
freie Alarmanlage.
■Auslösen des Alarms
Der Alarm kann in den folgenden Situationen
ausgelöst werden: (Durch das Abschalten des Alarms wird die
Alarmanlage deaktiviert.)
●Die Türen werden mit dem mechanischen
Schlüssel entriegelt.
●Eine Person im Fahrzeug öffnet eine Tür
Alarm*
Der Alarm setzt Licht und Ton ein,
um zu warnen, wenn ein Eindrin-
gen erkannt wird.
Der Alarm wird in folgenden Situa-
tionen ausgelöst, wenn er aktiviert
ist:
 Wenn eine verriegelte Tür anders
als mit der Einstiegsfunktion oder
der Fernbedienung entriegelt bzw.
geöffnet wird. (Die Türen werden
automatisch wieder verriegelt.)
 Die Motorhaube wird geöffnet.
Einstellen/Deaktivie-
rung/Abschalten der Alarman-
lage

99
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
bzw. die Motorhaube oder entriegelt das Fahrzeug.
●Die 12-Volt-Batterie wird geladen oder
ersetzt, wenn das Fahrzeug verriegelt ist. ( S.531)
■Türverriegelung durch Aktivieren der Alarmfunktion
In den folgenden Fällen kann die Tür je nach
Situation automatisch verriegeln, um ein
unzulässiges Eindringen in das Fahrzeug zu verhindern:
●Wenn eine im Fahrzeug verbleibende Per-son die Tür entriegelt und der Alarm akti-
viert wird.
●Wenn eine im Fahrzeug verbleibende Per-
son die Tür bei aktiviertem Alarm entrie-
gelt.
●Beim Laden oder Austauschen der
12-Volt-Batterie
HINWEIS
■Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Das System weder verändern noch aus-
bauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

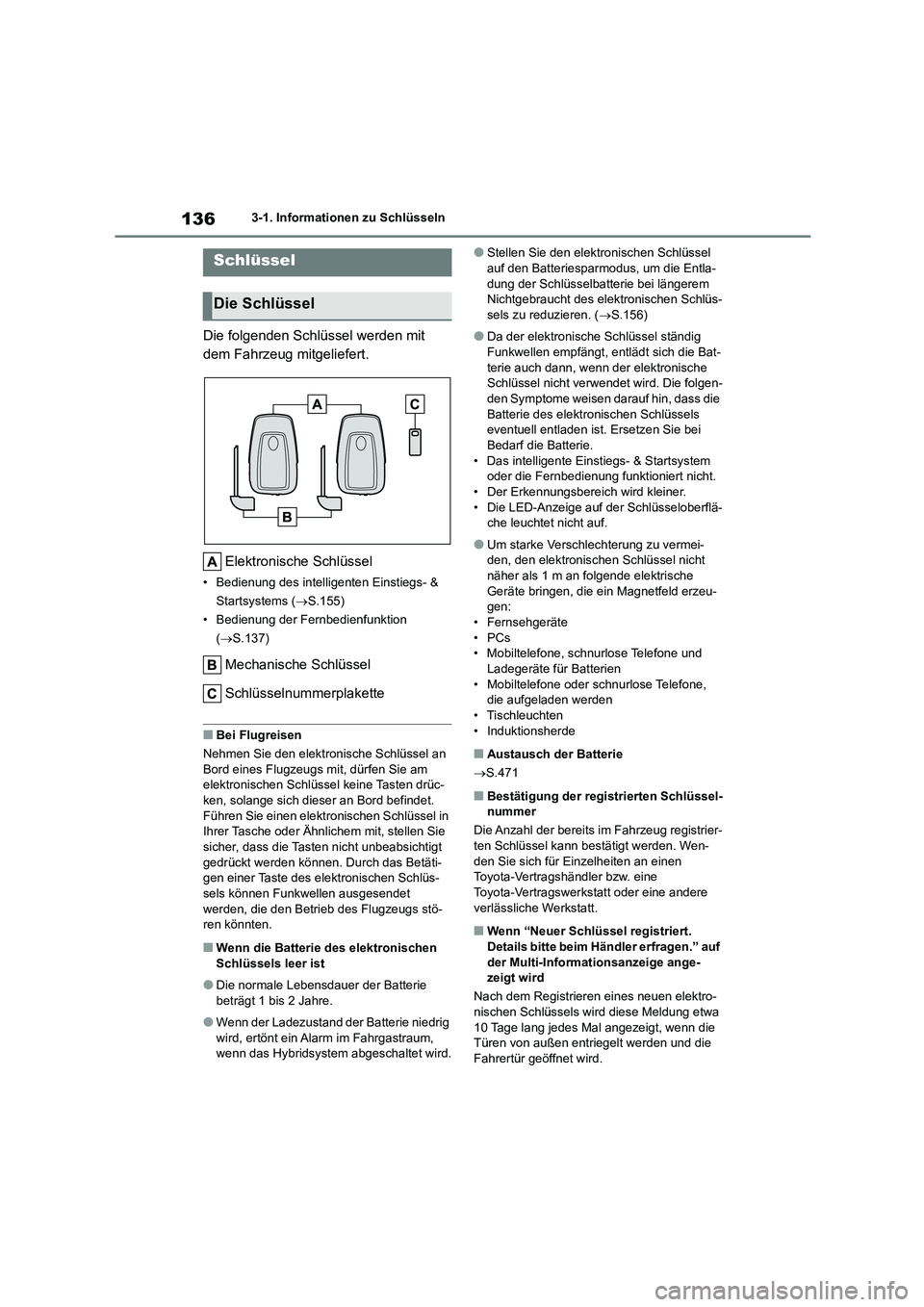

1363-1. Informationen zu Schlüsseln
3-1.Informationen zu Schlüsseln
Die folgenden Schlüssel werden mit
dem Fahrzeug mitgeliefert.
Elektronische Schlüssel
• Bedienung des intelligenten Einstiegs- &
Startsystems ( S.155)
• Bedienung der Fernbedienfunktion
( S.137)
Mechanische Schlüssel
Schlüsselnummerplakette
■Bei Flugreisen
Nehmen Sie den elektronische Schlüssel an Bord eines Flugzeugs mit, dürfen Sie am
elektronischen Schlüsse l keine Tasten drüc-
ken, solange sich dieser an Bord befindet. Führen Sie einen elektr onischen Schlüssel in
Ihrer Tasche oder Ähnl ichem mit, stellen Sie
sicher, dass die Tasten nicht unbeabsichtigt gedrückt werden können. Durch das Betäti-
gen einer Taste des elektronischen Schlüs-
sels können Funkwellen ausgesendet werden, die den Betrieb des Flugzeugs stö-
ren könnten.
■Wenn die Batterie des elektronischen
Schlüssels leer ist
●Die normale Lebensdauer der Batterie
beträgt 1 bis 2 Jahre.
●Wenn der Ladezustand der Batterie niedrig
wird, ertönt ein Alarm im Fahrgastraum, wenn das Hybridsystem abgeschaltet wird.
●Stellen Sie den elek tronischen Schlüssel auf den Batteriesparmodus, um die Entla-
dung der Schlüsselbatterie bei längerem
Nichtgebraucht des elektronischen Schlüs- sels zu reduzieren. ( S.156)
●Da der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Bat-
terie auch dann, wenn der elektronische
Schlüssel nicht verwendet wird. Die folgen- den Symptome weisen darauf hin, dass die
Batterie des elektr onischen Schlüssels
eventuell entladen ist. Ersetzen Sie bei
Bedarf die Batterie. • Das intelligente Einstiegs- & Startsystem
oder die Fernbedienung funktioniert nicht.
• Der Erkennungsbereich wird kleiner. • Die LED-Anzeige auf der Schlüsseloberflä-
che leuchtet nicht auf.
●Um starke Verschlechterung zu vermei-
den, den elektronischen Schlüssel nicht
näher als 1 m an folgende elektrische Geräte bringen, die ein Magnetfeld erzeu-
gen:
• Fernsehgeräte •PCs
• Mobiltelefone, schnurlose Telefone und
Ladegeräte für Batterien • Mobiltelefone oder schnurlose Telefone,
die aufgeladen werden
• Tischleuchten • Induktionsherde
■Austausch der Batterie
 S.471
■Bestätigung der registrierten Schlüssel-
nummer
Die Anzahl der bereits im Fahrzeug registrier-
ten Schlüssel kann bestätigt werden. Wen- den Sie sich für Einzelheiten an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
■Wenn “Neuer Schlüssel registriert.
Details bitte beim Händler erfragen.” auf
der Multi-Informationsanzeige ange- zeigt wird
Nach dem Registrieren eines neuen elektro-
nischen Schlüssels wird diese Meldung etwa
10 Tage lang jedes Mal angezeigt, wenn die Türen von außen entriegelt werden und die
Fahrertür geöffnet wird.
Schlüssel
Die Schlüssel

1403-2. Öffnen, Schließen und Verriegeln der Türen
Für Fahrzeuge mit einem Alarm: Um eine
unbeabsichtigte Auslösung des Alarms zu verhindern, entriegeln Sie die Türen mit der
Fernbedienung und öffnen und schließen Sie
einmal eine Tür, nachdem die Einstellungen geändert wurden. (Wird nach Drücken von
keine Tür innerhalb von 30 Sekunden
geöffnet, werden die Türen erneut verriegelt
und der Alarm wird automatisch eingestellt.)
Wird der Alarm ausgelöst, stellen Sie diesen
sofort ab. ( S.98)
■Aufprallerkennung für Tür- schloss-Entriegelungssystem
Wenn das Fahrzeug einem starken Aufprall
ausgesetzt wird, werden alle Türen entrie-
gelt. Je nach der Stärke des Aufpralls oder der Art des Unfalls wird das System jedoch
möglicherweise nicht aktiviert.
■Betriebssignale
Die Warnblinkanlage blin kt, um anzuzeigen,
dass die Türen verriegelt/entriegelt wurden. (Verriegelt: Einmal; Entriegelt: Zweimal)
Es ertönt ein Summer, um darauf hinzuwei-
sen, dass die Fens ter und das Schiebedach*
bzw. Panorama-Schiebedach* betätigt wer- den.*: Je nach Ausstattung
■Sicherheitsfunktion
Wenn innerhalb von ca. 30 Sekunden, nach- dem das Fahrzeug entriegelt worden ist,
keine Tür geöffnet wird, verriegelt die Sicher-
heitsfunktion das Fahr zeug automatisch wie- der.
■Wenn die Tür nicht durch den Verriege-
lungssensor auf der Oberfläche des
Vordertürgriffs verriegelt werden kann
Falls die Tür nicht verriegelt wird, obwohl Sie den Sensorbereich auf der Oberseite berüh-
ren, versuchen Sie, gleichzeitig beide Sen-
sorbereiche auf der Oberseite und der Unterseite zu berühren.
Falls Sie Handschuhe tragen, ziehen Sie die
Handschuhe aus.
■Türverriegelungssummer
Wird versucht, die Türen zu verriegeln, wenn
eine Tür nicht vollständig geschlossen ist,
ertönt 5 Sekunden lang ununterbrochen ein Summer. Schließen Sie die Tür vollständig,
um den Summer auszuschalten, und verrie-
geln Sie die Türen erneut.
■Einstellen des Alarms (je nach Ausstat- tung)
Durch Verriegeln der Türen wird die Alarman-
lage aktiviert. ( S.98)
■Umstände, die die Funktion des intelli-
genten Einstiegs- & Startsystems oder der Fernbedienung beeinflussen
 S.156
Multi-Informationsan-
zeige/Piepton
Entriegelungsfunk-
tion
(Fahrzeuge mit Links- lenkung)
(Fahrzeuge mit Rechts- lenkung)
Außen: 3 Pieptöne
Innen: Piept einmal
Wenn Sie den Griff
der Fahrertür halten,
wird nur die Fahrertür
entriegelt.
Wenn Sie den Griff
der Beifahrertür hal-
ten, werden alle
Türen entriegelt.
Außen: Zweifacher
Piepton
Innen: Piept einmal
Wenn Sie einen der
vorderen Türgriffe
halten, werden alle
Türen entriegelt.

155
3

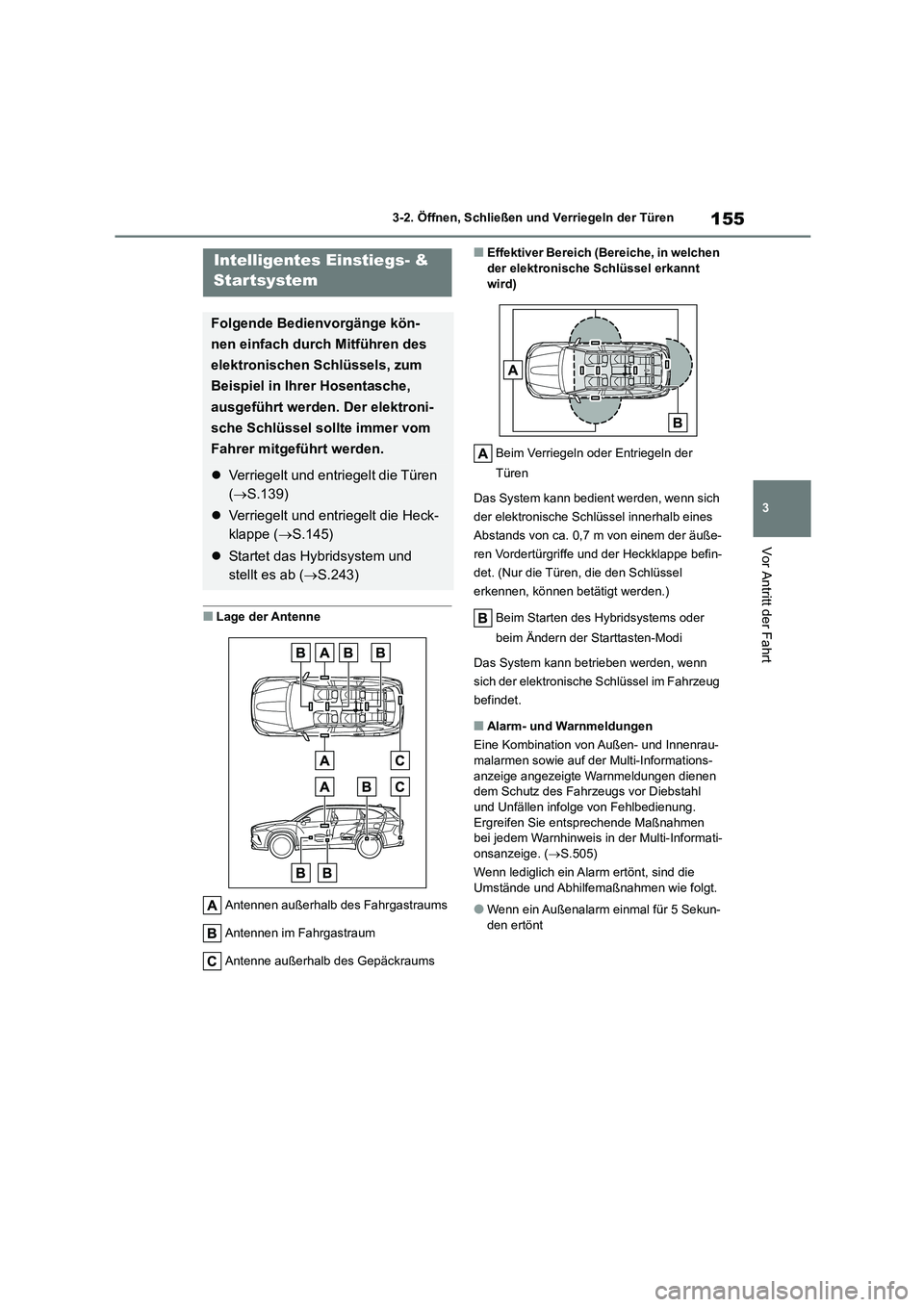

3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Antritt der Fahrt
■Lage der Antenne
Antennen außerhalb des Fahrgastraums
Antennen im Fahrgastraum
Antenne außerhalb des Gepäckraums
■Effektiver Bereich (Bereiche, in welchen der elektronische Schlüssel erkannt
wird)
Beim Verriegeln oder Entriegeln der
Türen
Das System kann bedient werden, wenn sich
der elektronische Schlüs sel innerhalb eines
Abstands von ca. 0,7 m von einem der äuße-
ren Vordertürgriffe und der Heckklappe befin-
det. (Nur die Türen, die den Schlüssel
erkennen, können betätigt werden.)
Beim Starten des Hybridsystems oder
beim Ändern der Starttasten-Modi
Das System kann betrieben werden, wenn
sich der elektronische Schlüssel im Fahrzeug
befindet.
■Alarm- und Warnmeldungen
Eine Kombination von Außen- und Innenrau-
malarmen sowie auf der Multi-Informations- anzeige angezeigte Warnmeldungen dienen
dem Schutz des Fahrzeugs vor Diebstahl
und Unfällen infolge von Fehlbedienung. Ergreifen Sie entsprechende Maßnahmen
bei jedem Warnhinweis in der Multi-Informati-
onsanzeige. ( S.505)
Wenn lediglich ein Alarm ertönt, sind die Umstände und Abhilfemaßnahmen wie folgt.
●Wenn ein Außenalarm einmal für 5 Sekun-den ertönt
Intelligentes Einstiegs- &
Startsystem
Folgende Bedienvorgänge kön-
nen einfach durch Mitführen des
elektronischen Schlüssels, zum
Beispiel in Ihrer Hosentasche,
ausgeführt werden. Der elektroni-
sche Schlüssel sollte immer vom
Fahrer mitgeführt werden.
 Verriegelt und entriegelt die Türen
( S.139)
 Verriegelt und entriegelt die Heck-
klappe ( S.145)
 Startet das Hybridsystem und
stellt es ab ( S.243)

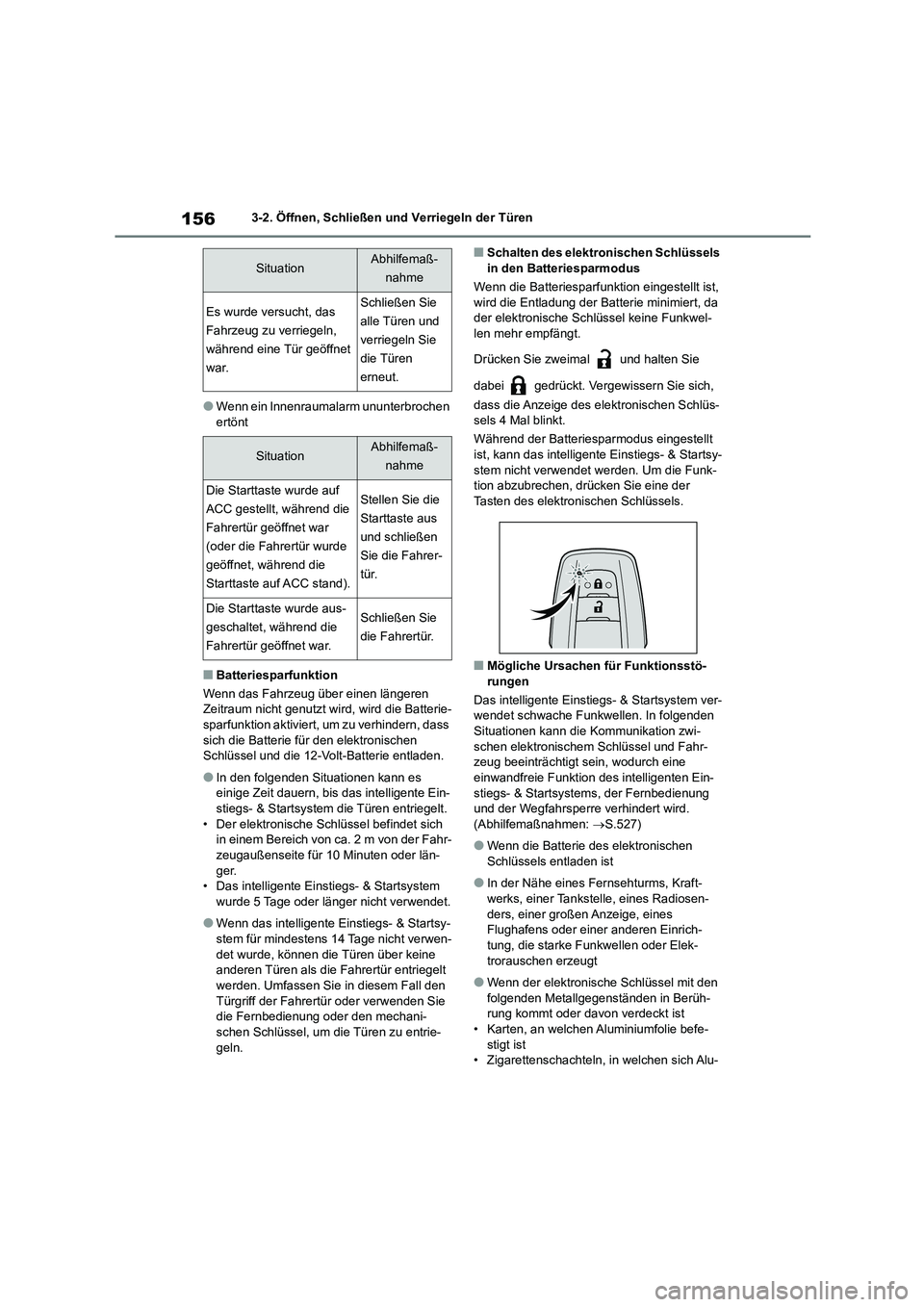

1563-2. Öffnen, Schließen und Verriegeln der Türen
●Wenn ein Innenraumalarm ununterbrochen
ertönt
■Batteriesparfunktion
Wenn das Fahrzeug über einen längeren
Zeitraum nicht genutzt wird, wird die Batterie-
sparfunktion aktiviert, um zu verhindern, dass sich die Batterie für den elektronischen
Schlüssel und die 12-Volt-Batterie entladen.
●In den folgenden Situationen kann es
einige Zeit dauern, bis das intelligente Ein-
stiegs- & Startsystem die Türen entriegelt. • Der elektronische Schlüssel befindet sich
in einem Bereich von ca. 2 m von der Fahr-
zeugaußenseite für 10 Minuten oder län- ger.
• Das intelligente Einstiegs- & Startsystem
wurde 5 Tage oder länger nicht verwendet.
●Wenn das intelligente Einstiegs- & Startsy-
stem für mindestens 14 Tage nicht verwen- det wurde, können die Türen über keine
anderen Türen als die Fahrertür entriegelt
werden. Umfassen Sie in diesem Fall den Türgriff der Fahrertür oder verwenden Sie
die Fernbedienung oder den mechani-
schen Schlüssel, um die Türen zu entrie- geln.
■Schalten des elektronischen Schlüssels in den Batteriesparmodus
Wenn die Batteriesparfunktion eingestellt ist,
wird die Entladung der Batterie minimiert, da
der elektronische Schlüssel keine Funkwel- len mehr empfängt.
Drücken Sie zweimal und halten Sie
dabei gedrückt. Vergewissern Sie sich,
dass die Anzeige des el ektronischen Schlüs-
sels 4 Mal blinkt.
Während der Batteriesparmodus eingestellt
ist, kann das intelligente Einstiegs- & Startsy- stem nicht verwendet werden. Um die Funk-
tion abzubrechen, drücken Sie eine der
Tasten des elektron ischen Schlüssels.
■Mögliche Ursachen für Funktionsstö-
rungen
Das intelligente Einstiegs- & Startsystem ver- wendet schwache Funkwellen. In folgenden
Situationen kann die Kommunikation zwi-
schen elektronischem Schlüssel und Fahr- zeug beeinträchtigt sein, wodurch eine
einwandfreie Funktion des intelligenten Ein-
stiegs- & Startsystems, der Fernbedienung und der Wegfahrsperre verhindert wird.
(Abhilfemaßnahmen: S.527)
●Wenn die Batterie des elektronischen
Schlüssels entladen ist
●In der Nähe eines Fernsehturms, Kraft-
werks, einer Tankstelle, eines Radiosen-
ders, einer großen Anzeige, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder Elek-
trorauschen erzeugt
●Wenn der elektronische Schlüssel mit den
folgenden Metallgegenständen in Berüh- rung kommt oder davon verdeckt ist
• Karten, an welchen Aluminiumfolie befe-
stigt ist • Zigarettenschachteln, in welchen sich Alu-
SituationAbhilfemaß-
nahme
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.
Schließen Sie
alle Türen und
verriegeln Sie
die Türen
erneut.
SituationAbhilfemaß-
nahme
Die Starttaste wurde auf
ACC gestellt, während die
Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während die
Starttaste auf ACC stand).
Stellen Sie die
Starttaste aus
und schließen
Sie die Fahrer-
tür.
Die Starttaste wurde aus-
geschaltet, während die
Fahrertür geöffnet war.
Schließen Sie
die Fahrertür.
