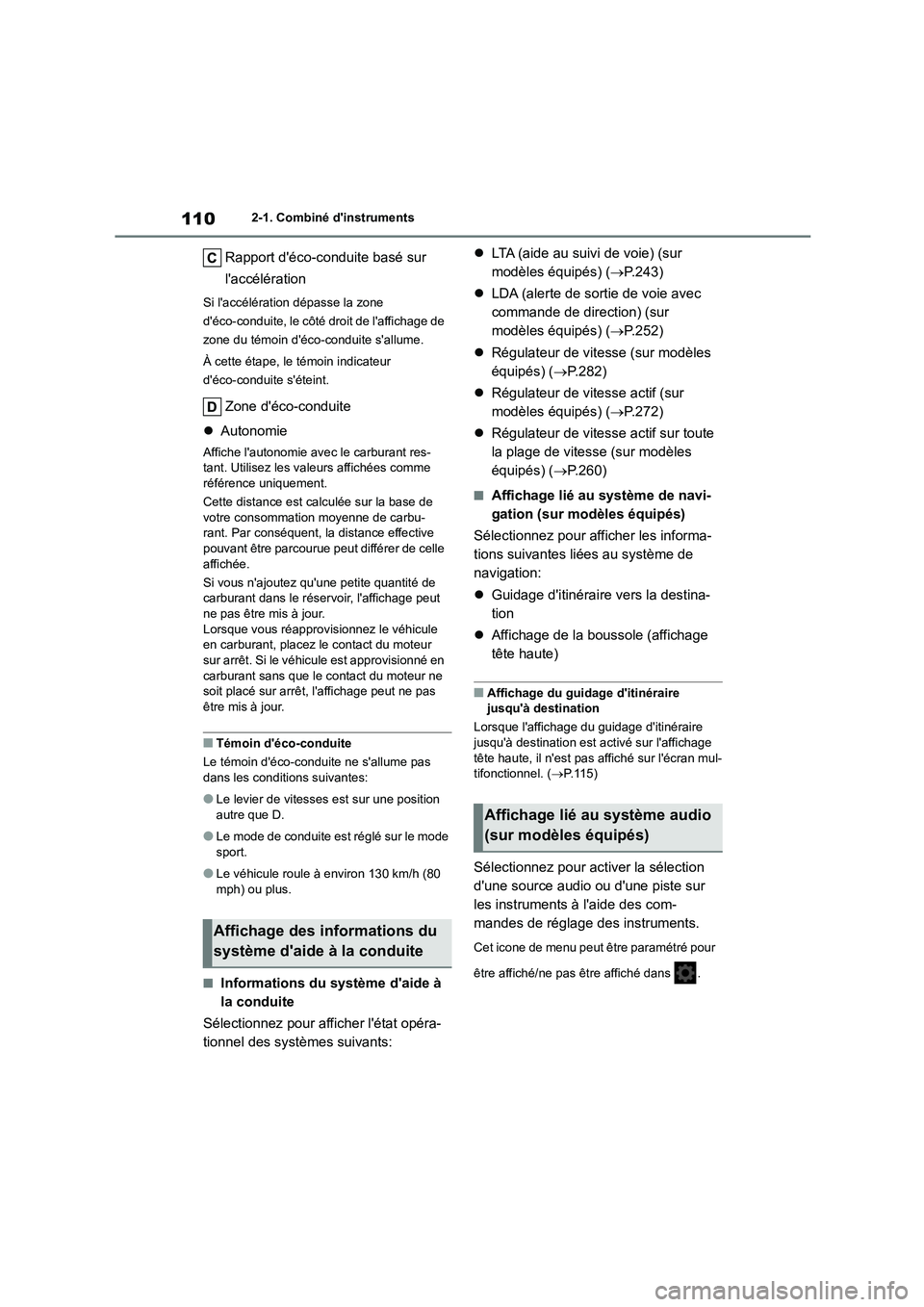

1102-1. Combiné d'instruments
Rapport d'éco-conduite basé sur
l'accélération
Si l'accélération dépasse la zone
d'éco-conduite, le côté droit de l'affichage de
zone du témoin d'éco-conduite s'allume.
À cette étape, le témoin indicateur
d'éco-conduite s'éteint.
Zone d'éco-conduite
 Autonomie
Affiche l'autonomie avec le carburant res-
tant. Utilisez les valeurs affichées comme
référence uniquement.
Cette distance est calculée sur la base de
votre consommation moyenne de carbu- rant. Par conséquent, la distance effective
pouvant être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir, l'affichage peut
ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez le contact du moteur
sur arrêt. Si le véhicule est approvisionné en
carburant sans que le contact du moteur ne soit placé sur arrêt, l'affichage peut ne pas
être mis à jour.
■Témoin d'éco-conduite
Le témoin d'éco-conduite ne s'allume pas dans les conditions suivantes:
●Le levier de vitesses est sur une position autre que D.
●Le mode de conduite est réglé sur le mode sport.
●Le véhicule roule à environ 130 km/h (80 mph) ou plus.
■Informations du système d'aide à
la conduite
Sélectionnez pour afficher l'état opéra-
tionnel des systèmes suivants:
 LTA (aide au suivi de voie) (sur
modèles équipés) ( P.243)
 LDA (alerte de sortie de voie avec
commande de direction) (sur
modèles équipés) ( P.252)
 Régulateur de vitesse (sur modèles
équipés) ( P.282)
 Régulateur de vitesse actif (sur
modèles équipés) ( P.272)
 Régulateur de vitesse actif sur toute
la plage de vitesse (sur modèles
équipés) ( P.260)
■Affichage lié au système de navi-
gation (sur modèles équipés)
Sélectionnez pour afficher les informa-
tions suivantes liées au système de
navigation:
 Guidage d'itinéraire vers la destina-
tion
 Affichage de la boussole (affichage
tête haute)
■Affichage du guidage d'itinéraire
jusqu'à destination
Lorsque l'affichage du guidage d'itinéraire jusqu'à destination est activé sur l'affichage
tête haute, il n'est pas affiché sur l'écran mul-
tifonctionnel. ( P.115)
Sélectionnez pour activer la sélection
d'une source audio ou d'une piste sur
les instruments à l'aide des com-
mandes de réglage des instruments.
Cet icone de menu peut être paramétré pour
être affiché/ne pas être affiché dans .
Affichage des informations du
système d'aide à la conduite
Affichage lié au système audio
(sur modèles équipés)

111
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule
■Informations relatives à la
conduite
Affiche les informations relatives à la
conduite comme suit:
Type d'informations relatives à la
conduite
Éléments d'informations relatives à
la conduite
Affiche les informations suivantes selon
le type et les éléments d'informations
relatives à la conduite sélectionnés
dans . ( P. 1 1 1 )
 Après le démarrage
• Distance: Affiche la distance parcourue
depuis le démarrage du moteur
• Temps écoulé: Affiche le temps écoulé depuis le démarrage du moteur
• Vitesse moyenne du véhicule: Affiche la
vitesse moyenne du véhicule depuis le
démarrage du moteur
 Après la réinitialisation
• Distance: Affiche la distance parcourue
depuis la réinitialisation de l'affichage*
• Temps écoulé: Affiche le temps écoulé
depuis la réinitialisation de l'affichage*
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du véhicule depuis la
réinitialisation de l'affichage*
*: Pour réinitialiser, affichez l'élément sou-
haité et maintenez la commande de
réglage des instruments appuyée.
■Réglages de l'affichage des ins-
truments pouvant être modifiés
 Réglage de la montre (véhicules
sans système de navigation/multi-
média)
 P.98, 104
Langue
Sélectionnez pour changer la langue affi-
chée.
 Unités
Sélectionnez pour changer les unités de
mesure affichées.
 Affichage du compteur de vitesse
(affichage 7 pouces)
Sélectionnez pour définir l'affichage du
compteur de vitesse sur analogique/numé-
rique/numérique+ (sur modèles équipés).
 Témoin indicateur d'éco-conduite
(sur modèles équipés)
Sélectionnez pour activer/désactiver le
témoin indicateur d'éco-conduite.

• Affichage de l'économie de carburant
Sélectionnez pour changer l'affichage de la
consommation moyenne de carburant entre
après le démarrage/après la réinitialisation.
( P.108)
 (sur modèles équipés)
Sélectionnez pour afficher/ne pas afficher
l'affichage lié au système audio.

Sélectionnez pour changer le contenu affi-
ché des paramètres suivants:
• Type d'informations relatives à la conduite
Écran d'informations du véhi-
cule
Affichage des réglages

1142-1. Combiné d'instruments
*: Sur modèles équipés
Les illustrations dans ce texte sont utilisées à titre d'exemple et peuvent différer de l'image
réellement affichée par l'affichage tête haute.
Zone d'affichage de l'état du système d'aide à la conduite/liée au système de
navigation (sur modèles équipés) ( P.116)
Zone d'affichage de la position de changement de vitesse (transmission
Multidrive)/d'affichage RSA (reconnaissance des panneaux de signalisation)
(sur modèles équipés) ( P.192, 288)
Affichage de la vitesse du véhicule
Zone d'affichage du compte-tours/du témoin d'éco-conduite (sur modèles équi-
pés)/de la température extérieure ( P. 1 1 7 )
■L'affichage tête haute fonctionne lorsque
Le contact du moteur est sur ON.
■Lors de l'utilisation de l'affichage tête
haute
Le port de lunettes de soleil, surtout si elles
sont polarisées, peut gêner la lisibilité de
l'affichage tête haute, ou le faire paraître plus
sombre. Réglez la luminosité de l'affichage tête haute ou retirez vos lunettes de soleil.
■Affichage du nom de la rue (véhicules
avec système de navigation)
Seuls les noms de rue qui sont inclus dans
les données cartographiques s'affichent.
Affichage tête haute*
L'affichage tête haute projette sur le pare-brise diverses informations rela-
tives à la conduite et l'état de fonctionnement des systèmes d'aide à la
conduite.
Composants du système

1162-1. Combiné d'instruments
désactivé lorsque le contact du moteur est placé sur arrêt puis à nouveau sur ON.
■Luminosité de l'affichage
Il est possible de régler la luminosité de l'affi-
chage tête haute sur sur l’écran multi-
fonctionnel. De même, elle est
automatiquement réglée en fonction de la
luminosité ambiante.
■Affichage de l'état du système
d'aide à la conduite
Affiche l'état opérationnel des systèmes
suivants:
 Régulateur de vitesse actif sur toute
la plage de vitesse (sur modèles
équipés) ( P.260)
 Régulateur de vitesse actif (sur
modèles équipés) ( P.272)
 LTA (aide au suivi de voie) (sur
modèles équipés) ( P.243)
 LDA (alerte de sortie de voie avec
commande de direction) (sur
modèles équipés) ( P.252)
Les détails du contenu affiché sur l'affichage
tête haute peuvent différer du contenu affi-
ché sur l'écran multifonctionnel. Pour plus
de détails, reportez-vous aux explications
relatives à chaque système.
■Zone d'affichage liée au système
de navigation (sur modèles équi-
pés)
Affiche les éléments suivants liés au
système de navigation:
 Nom de la rue
 Guidage d'itinéraire vers la destina-
tion
 Boussole (affichage tête haute)
Des écrans contextuels pour les sys-
tèmes suivants s'affichent lorsque cela
est nécessaire:
■Systèmes d'aide à la conduite
Affiche un message d'avertisse-
ment/une suggestion/un conseil ou
l'état de fonctionnement d'un système
concerné.
 PCS (système de sécurité de
pré-collision) (sur modèles équipés)
( P.235)
 Capteur d'aide au stationnement
Toyota (sur modèles équipés)
( P.316)
 PKSB (freinage de l'aide au station-
nement) (sur modèles équipés)
( P.331)
AVERTISSEMENT
■Précautions à prendre pour la modifi- cation des réglages de l'affichage
tête haute
Si le moteur tourne pendant la modifica-
tion des paramètres d'affichage, veillez à ce que le véhicule soit stationné dans un
lieu où la ventilation est suffisante. Dans
un espace clos, comme un garage, les gaz d'échappement chargés de monoxyde de
carbone (CO) toxique risquent de s'accu-
muler et de pénétrer dans le véhicule. Cela peut entraîner de graves problèmes
de santé, voire la mort.
NOTE
■Lors de la modification des réglages
de l'affichage tête haute
Pour éviter la décharge de la batterie, veil- lez à ce que le moteur soit en marche pen-
dant que vous modifiez les réglages de
l'affichage tête haute.
Zone d'affichage de l'état du
système d'aide à la
conduite/liée au système de
navigation (sur modèles équi-
pés)
Écran contextuel

2884-5. Utilisation des systèmes d'aide à la conduite
*: Sur modèles équipés
Lorsque la caméra avant reconnaît un
panneau et/ou si des renseignements
relatifs à un panneau sont disponibles
au niveau du système de navigation, le
panneau s'affiche sur l'écran multifonc-
tionnel.
 Lorsque les informations du système
d'aide à la conduite sont sélection-
nées, un maximum de 3 panneaux
peuvent être affichés. ( P.106)
 Lorsqu'un onglet autre que l'onglet
des informations relatives au sys-
tème d'aide à la conduite est sélec-
tionné, les types de panneaux de
signalisation suivants s'affichent.
( P.106)
• Panneau de début/fin de limitation de vitesse
• Panneau d'informations relatives à la limi-
tation de vitesse (voie rapide, autoroute,
zone urbaine, zone résidentielle)
• Panneau de fin d'interdiction
• Panneau de sens interdit* (lorsqu'une notification est nécessaire)
• Limitation de vitesse avec panneau sup-
plémentaire (rampe d'accès uniquement)
RSA (reconnaissance des
panneaux de signalisa-
tion)*
Le système RSA reconnaît des
panneaux de signalisation spéci-
fiques à l'aide de la caméra avant
et/ou du système de navigation (si
des informations relatives à la
limitation de vitesse sont dispo-
nibles) pour fournir des informa-
tions au conducteur via
l'affichage.
Si le système détermine que le
véhicule roule au-delà de la limita-
tion de vitesse, réalise des actions
interdites, etc. selon les panneaux
routiers reconnus, il en informe le
conducteur par une notification
visuelle et sonore.
AVERTISSEMENT
■Avant d'utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA aide le conducteur
en fournissant des informations, mais il ne
remplace pas la visibilité et la conscience du conducteur. Conduisez prudemment en
étant toujours très attentif au code de la
route.
Indication sur l'écran multi-
fonctionnel

289
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
Si des panneaux autres que les panneaux
de limitation de vitesse sont reconnus, ils se
superposent sous le panneau de limitation
de vitesse actuel.
*: Pour les véhicules avec système de navi-
gation
Les types suivants de panneaux de
signalisation, y compris les panneaux
électroniques et les panneaux cligno-
tants, sont reconnus.
Un panneau de signalisat ion non officiel
(non conforme à la Convention de Vienne)
ou récemment introduit peut ne pas être
reconnu.
 Panneaux de signalisation de limita-
tion de vitesse
 Informations relatives à la limitation
de vitesse*
*: S'affiche lorsqu'un panneau est reconnu
mais qu'aucune information sur la limita-
tion de vitesse de la route n'est disponible
dans le système de navigation
 Panneaux de signalisation d'interdic-
tion de dépasser
Types de panneaux de signali-
sation pris en charge
Début de limitation de
vitesse/Début de la zone de
vitesse maximale
Fin de limitation de vitesse/Fin
de la zone de vitesse maximale
Entrée de voie rapide
Sortie de voie rapide
Entrée d'autoroute
Sortie d'autoroute
Début de zone urbaine
Fin de zone urbaine
Début de zone urbaine
Fin de zone urbaine
Début de zone résidentielle
Fin de zone résidentielle

2904-5. Utilisation des systèmes d'aide à la conduite
Autres panneaux de signalisation
*: Pour les véhicules avec système de navi-
gation
 Limitation de vitesse avec symbole
supplémentaire*1
*1: Affiché simultanément à la limitation de
vitesse
*2: Contenu non reconnu.
*3: Si le témoin des clignotants ne fonc-
tionne pas lors d'un changement de voie,
le symbole ne s'affiche pas.
Le système RSA aler te le conducteur
dans les situations suivantes.
 Si la vitesse du véhicule est supé-
rieure au seuil de notification de
vitesse du panneau de limitation de
vitesse affiché, ce dernier est mis en
avant et un signal sonore est émis.
 Lorsque le système RSA reconnaît
un panneau de sens interdit et
détecte que le véhicule est entré
dans la zone à sens interdit en se
basant sur les informations de la
carte du système de navigation, le
panneau de sens interdit clignote et
un signal sonore est émis. (Pour les
véhicules avec système de naviga-
tion)
 Si le système détecte que votre véhi-
cule effectue un dépassement alors
qu'un panneau d'interdiction de
dépasser est affiché sur l'écran mul-
tifonctionnel, le panneau affiché cli-
gnote et un signal sonore est émis.
Selon la situation, l'environnement de
circulation (sens de la circulation,
vitesse, unité) peut être identifié de
manière incorrecte et la fonction de
notification peut ne pas fonctionner cor-
rectement.
■Procédure de réglage
1 Appuyez sur ou sur les com-
mandes de réglage des instruments et
sélectionnez
2 Appuyez sur ou sur les com-
mandes de réglage des instruments et
Début de l'interdiction de dépas-
ser
Fin de l'interdiction de dépasser
Sens interdit*
Fin d'interdiction
Stop
Humide
Pluie
Ve rg la s
Présence d'un symbole sup-
plémentaire*2
Rampe de sortie à droite*3
Rampe de sortie à gauche*3
Te m p s
Fonction de notification

291
4
4-5. Utilisation des systèmes d'aide à la conduite
Conduite
sélectionnez , et sélectionnez
ensuite
■Désactivation automatique de l'affi- chage des panneaux du système RSA
Un ou plusieurs panneaux se désactivent
automatiquement dans les situations sui-
vantes.
●Aucun panneau n'a été reconnu à une cer-
taine distance.
●La route change suite à un virage à
gauche ou à droite, etc.
■Conditions dans lesq uelles la fonction
peut ne pas fonctionner ou effectuer la détection correctement
Dans les situations suivantes, le système
RSA ne fonctionne pas normalement et
risque de ne pas reconnaître les panneaux, d'afficher un panneau incorrect, etc. Toute-
fois, ceci n'indique pas de dysfonctionne-
ment.
●La caméra avant est mal alignée suite à un
impact important sur le capteur, etc.
●De la saleté, de la neige, des autocollants,
etc. se trouvent sur le pare-brise à proxi- mité de la caméra avant.
●Par mauvais temps, tel que forte pluie, brouillard, neige ou tempête de sable.
●De la lumière provenant d'un véhicule venant en sens inverse, du soleil, etc.
entre dans la caméra avant.
●Le panneau est sale, décoloré, incliné ou
tordu.
●Le contraste du panneau électronique est
faible.
●L'ensemble ou une partie du panneau est
cachée par les feuilles d'un arbre, un
poteau, etc.
●Le panneau est visible par la caméra avant
uniquement pendant un court laps de temps.
●L'environnement de conduite (virage, changement de voie, etc.) est évalué de
manière incorrecte.
●Si un panneau ne concerne pas la voie de
circulation actuelle, mais que le panneau
est situé après une intersection d'autoroute ou sur une voie adjacente juste avant la
jonction.
●Des autocollants sont fixés à l'arrière du
véhicule vous précédant.
●Un panneau ressemblant à un panneau
compatible avec le système est reconnu.
●Les panneaux de vitesse en bord de route
peuvent être détectés et affichés (s'ils sont
positionnés dans le champ de vision de la
caméra avant) alors que le véhicule roule sur la route principale.
●Les panneaux de vitesse en sortie de rond-point peuvent être détectés et affi-
chés (s'ils sont positionnés dans le champ
de la caméra avant) alors que le véhicule roule dans le rond-point.
●L'avant du véhicule est soulevé ou baissé en raison de la charge transportée.
●La luminosité ambiante n'est pas suffisante ou change brusquement.
●Lorsqu'un panneau destiné aux camions, etc. est reconnu.
●Le véhicule est conduit dans un pays où le sens de circulation est différent.
●Les données cartographiques du système de navigation sont obsolètes.
●Le système de navigation ne fonctionne pas.
●Les informations de vitesse affichées sur les instruments et sur le système de navi-
gation peuvent être différentes, car le sys-
tème de navigation utilise les données cartographiques.
■Affichage d'un panneau de limitation de
vitesse
Si un panneau de limitation de vitesse était
affiché sur l'écran multifonctionnel lors de la dernière désactivation du contact du moteur,
le même panneau apparaît de nouveau
lorsque le contact du moteur est placé sur ON.
■Si “Dysfonctionnement du système
RSA. Voir le concessionnaire.” est affi-
ché
Le système peut être défectueux. Faites contrôler le véhicule par un revendeur agréé
