2022 TOYOTA COROLLA HATCHBACK display

Varsellampe for lavt motor-
oljetrykk*2(→s. 414)
Varsellampe for funksjons-
feil*1(→s. 414)
SRS-varsellampe*1
(→s. 414)
ABS-varsellampe*1
(→s. 414)
Varsellampe for bremseo-
verstyringssystem / varsel-
lampe for kjør-start-
kontroll
*2(→s. 415)
(Rød)Varsellampe for elektrisk
servostyring
*1(→s. 415)
(gul)Varsellampe for elektrisk
servostyring
*1(→s. 415)
Varsellampe for lavt
drivstoffnivå (→s. 415)
Varsellampe for førerens og
forsetepassasjerens sikker-
hetsbelter (→s. 415)
Varsellamper for bakse-
tepassasjerenes sikker-
hetsbelter (→s. 416)
Varsellampe for dekk-
trykk*1(utstyrsavhengig)
(→s. 416)
(Oransje)LTA-indikator (utstyrsav-
hengig) (→s. 416)
(Blinker)OFF-indikator for Toyota
parkeringshjelp
*1(utstyrs-
avhengig) (→s. 416)
(Blinker)RCTA OFF-indikator
*1
(utstyrsavhengig)
(→s. 417)
(Blinker)PKSB OFF-indikator
*1
(utstyrsavhengig)
(→s. 417)
(blinker
eller lyser)PCS-varsellampe
*1
(utstyrsavhengig)
(→s. 417)
Hjulslippindikator*1
(→s. 417)
(Blinker)Indikator for parkerings-
brems (→s. 418)
(Blinker)Indikator for bremsehold-
funksjon
*1(→s. 418)
*1Disse lampene tennes når strømbryteren
slås PÅ for å indikere at en systemkontroll
utføres. De slukkes når hybridsystemet
startes, eller etter noen få sekunder.
Hvis en lampe ikke tennes eller ikke
slukkes, kan det være en feil i et system.
Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
*2Denne lampen tennes på
multiinformasjonsdisplayet.
ADVARSEL!
Hvis en varsellampe i
sikkerhetssystemet ikke slår seg på
Dersom en varsellampe i
sikkerhetssystemet, for eksempel
varsellampen for ABS eller SRS, ikke
lyser når du starter hybridsystemet,
kan det bety at disse systemene ikke er
tilgjengelige for å beskytte deg i en
ulykke, noe som kan føre til alvorlige
personskader. Få bilen kontrollert av en
autorisert Toyota-forhandler, et
2.1 Instrumentpanel
74

Indikator for parkerings-
brems (→s. 162)
Hvilemodusindikator for
bremseholdfunksjon*1
(→s. 165)
Indikator for bremsehold-
funksjon*1(→s. 165)
EV-indikator (→s. 60)
Indikator for lav utetempe-
ratur*8(→s. 77, s. 80)
Sikkerhetsindikator
(→s. 66, s. 67)
"PASSENGER AIR BAG"-
indikator*1, 9(→s. 35)
Indikator for miljøvennlig
kjøring (→s. 285)
Indikator for sportmodus
(utstyrsavhengig) (→s. 285)
Komfortmodusindikator
(utstyrsavhengig) (→s. 285)
Komfortmodusindikator
(utstyrsavhengig) (→s. 285)
Indikator for Sport S-modus
(utstyrsavhengig) (→s. 285)
Indikator for Sport S+-
modus (utstyrsavhengig)
(→s. 285)
*1Disse lampene tennes når
strømbryteren slås PÅ for å indikere at en
systemkontroll utføres. De slukkes når
hybridsystemet startes, eller etter noen
få sekunder. Hvis en lampe ikke tennes
eller ikke slukkes, kan det være en feil i et
system. Få bilen kontrollert av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*2Denne lampen tennes når systemet
slås av.
*3Fargen og lyset/blinkingen til lampen
kan endres avhengig av
driftsbetingelsene.
*4Biler uten RCTA-funksjon:
Sidespeilindikatorene for
blindsonedetektor lyser opp i disse
tilfellene for å bekrefte at de fungerer:
• Når tenningsbryteren står i
ON-stilling, aktiveres
blindsonedetektoren på
i
multiinformasjonsdisplayet.
• Når blindsonedetektoren aktiveres på
i multiinformasjonsdisplayet, står
tenningsbryteren i ON-stilling.
Hvis systemet fungerer som det skal,
vil sidespeilindikatorene for
blindsonedetektoren slås av etter
noen få sekunder.
Hvis sidespeilindikatorene for
blindsonedetektoren ikke lyser eller
ikke slår seg av, kan det være feil på
systemet.
Hvis dette skjer, må du få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*5Biler med RCTA-funksjon:
Disse lampene tennes når
tenningsbryteren vris til ON-modus, for
å vise at en systemkontroll utføres.
De slukkes når hybridsystemet startes,
eller etter noen få sekunder. Hvis en
lampe ikke tennes eller ikke slukkes, kan
2.1 Instrumentpanel
76

det være en feil i et system. Få bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
*6Denne lampen lyser i de utvendige
speilene.
*7Denne lampen lyser i
multiinformasjonsdisplayet.
*8Når utetemperaturen er omtrent 3 °C
eller lavere, blinker denne indikatoren i
ca. 10 sekunder, og lyser deretter
kontinuerlig.
*9Denne lampen lyser på midtpanelet.

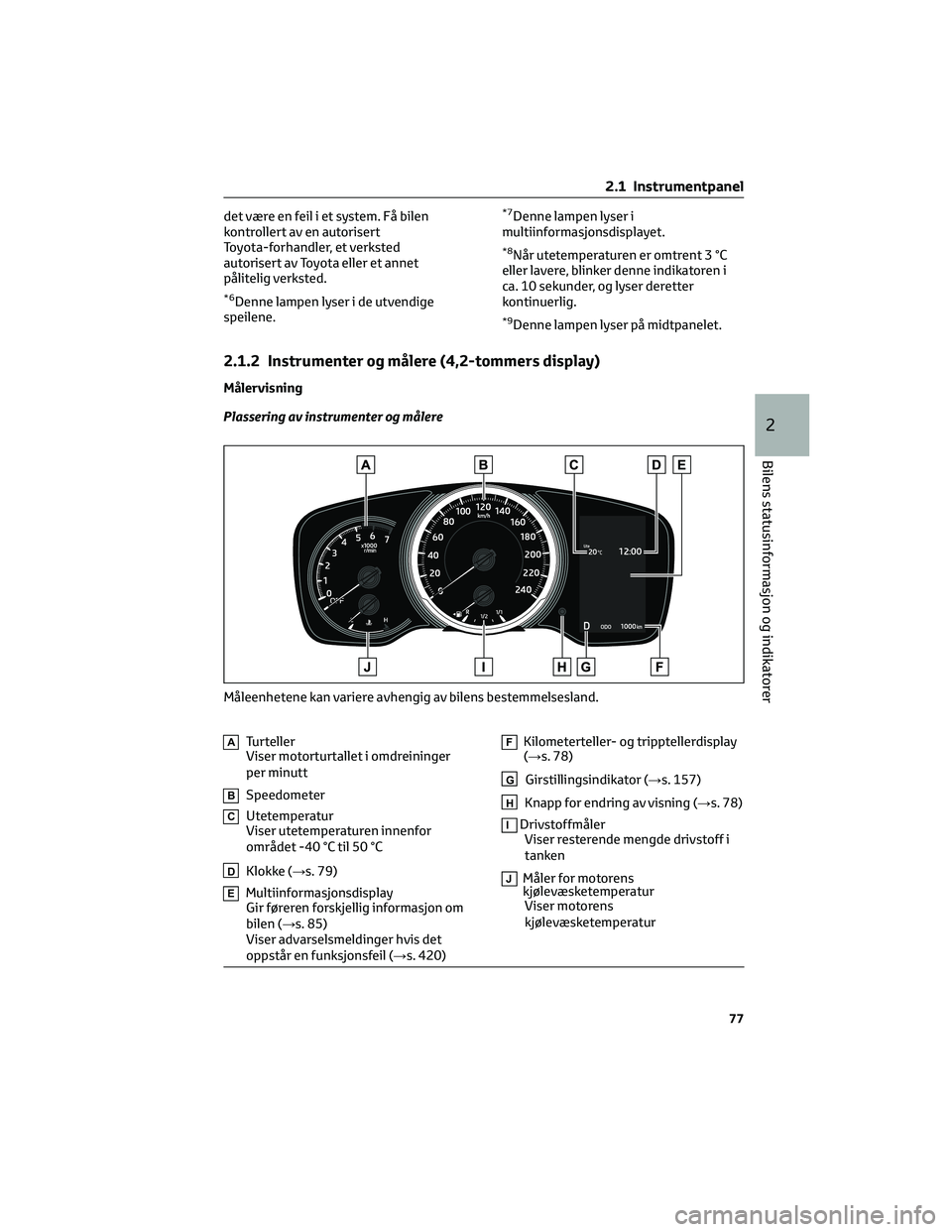

2.1.2 Instrumenter og målere (4,2-tommers display)
Målervisning
Plassering av instrumenter og målere
ATurteller
Viser motorturtallet i omdreininger
per minutt
BSpeedometer
CUtetemperatur
Viser utetemperaturen innenfor
området -40 °C til 50 °C
DKlokke (→s. 79)
EMultiinformasjonsdisplay
Gir føreren forskjellig informasjon om
bilen (→s. 85)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 420)
FKilometerteller- og tripptellerdisplay
(→s. 78)
GGirstillingsindikator (→s. 157)
HKnapp for endring av visning (→s. 78)
IDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
JMåler for motorens
kjølevæsketemperatur
Viser motorens
kjølevæsketemperatur
Måleenhetene kan variere avhengig av bilens bestemmelsesland.
2.1 Instrumentpanel
77
2
Bilens statusinformasjon og indikatorer

Motorturtall
På hybridbiler er motorturtallet nøye
kontrollert for å forbedre
drivstofføkonomien og redusere
eksosutslipp osv. Noen ganger avviker
det viste motorturtallet selv om driften av
bilen og kjøreforholdene er de samme.
Utvendig temperaturmåler
• I følgende situasjoner vises kanskje
ikke riktig utetemperatur, eller
displayet kan bruke lengre tid enn
normalt til å skifte:
– Når bilen har stanset eller kjører
med lav hastighet (under 25 km/t)
– Når utetemperaturen plutselig
endres (f.eks. ved inngang/utgang
fra garasje, tunnel e.l.)
• Når "--" eller "E" vises, kan det være en
feil i systemet. Få bilen kontrollert av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
LCD-display
→s. 86
ADVARSEL!
Informasjonsdisplayet ved lave
temperaturer
La bilen bli varmet opp innvendig før
du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det
være at informasjonsdisplayet reagerer
sakte og at det oppstår forsinkelser i
endringene.
Det kan for eksempel være en
forsinkelse fra føreren skifter gir, til det
nye giret vises i displayet. Denne
forsinkelsen kan forårsake at føreren
girer ned igjen, noe som kan føre til
hurtig og kraftig motorbremsing som
kan forårsake en ulykke og alvorlige
personskader.
OBS
For å unngå skade på motoren og
motorens komponenter
• La ikke indikatorviseren på turtelleren
komme inn i det røde feltet som
markerer maksimalt turtall.
• Motoren kan bli overopphetet hvis
temperaturmåleren for
motorkjølevæsken kommer inn i det
røde feltet (H). Hvis det skjer, stanser
du umiddelbart bilen på et trygt sted
og kontrollerer motoren etter at den
er helt nedkjølt. (→s. 459)
Kilometerteller- og tripptellerdisplay
Endrer displayet
Trykk på knappen for å endre displayet til
ønsket element vises.
Displayelementer
• Kilometerteller
Viser bilens totale kjørelengde.
• Trippteller A / trippteller B
Viser hvor langt bilen har kjørt siden
sist tripptelleren ble tilbakestilt.
Trippteller A og B kan brukes til å lagre
og vise ulike kjørelengder uavhengig
av hverandre.
Tilbakestill ved å vise ønsket
trippteller, og holde inne knappen for
å endre displayet.
• Regulering av instrumentlys
Viser reguleringsdisplayet for
instrumentlys.
2.1 Instrumentpanel
78

– Styrken på instrumentlysene kan
justeres separat for når baklysene er
på og av.
– Lysstyrken justeres ved å vise
reguleringsdisplayet for
instrumentlys og holde på knappen
for å endre displayet.
Stille klokken (biler uten
navigasjons-/multimediesystem)
Stille minuttene til "00".
1. Trykk på
ellerfor å velgei
multiinformasjonsdisplayet.
2. Trykk på
ellerfor å velge
"Klokke: 00".
Trykk på
for å stille klokken til
begynnelsen av nærmeste time.
for eksempel
1:00 til 1:29→1:00
1:30 til 1:59→2:00
Endre klokken
1. Trykk på
ellerfor å velgei
multiinformasjonsdisplayet.
2. Trykk på
ellerfor å velge
"Klokke: 00".
3. Trykk og hold inne
.
4. Trykk på
ellerfor å velge et
element som skal endres.
5. Trykk på
ellerfor å endre
innstillingen.
Følgende kan endres:
• 12-timers/24-timers format
• Time
• Minutt
Stille klokken (biler med
navigasjons-/multimediesystem)
Stille klokken
De følgende klokkene kan stilles i
audiosystemskjermbildet.
• Multiinformasjonsdisplay
• AudiosystemskjermbildetAngi at klokken skal stilles automatisk
via GPS
1. Trykk på "MENU"-knappen.
2. Velg "Setup" (oppsett) i skjermbildet
"Menu" (meny).
3. Velg "General" (generelt) i
skjermbildet "Setup" (oppsett).
4. Velg "Clock" (klokke).
5. Velg "Auto adjust by GPS" (still
automatisk med GPS) for å slå på.
Stille klokken manuelt
1. Trykk på "MENU"-knappen.
2. Velg "Setup" (oppsett) i skjermbildet
"Menu" (meny).
3. Velg "General" (generelt) i
skjermbildet "Setup" (oppsett).
4. Velg "Clock" (klokke).
5. Velg "Auto adjust by GPS" (still
automatisk med GPS) for å slå av.
6. Stille klokkeslettet som vises.
• Time: Velg "-" eller "+" for "Hours"
(Timer) for å justere timetallet.
• Minutt: Velg "-" eller "+" for "Minutes"
(Minutter) for å justere minuttene.
• ":00": Velg for å stille klokken til
begynnelsen av nærmeste time.
for eksempel
1:00 til 1:29→1:00
1:30 til 1:59→2:00
Angi tidssone
1. Trykk på "MENU"-knappen.
2. Velg "Setup" (oppsett) i skjermbildet
"Menu" (meny).
3. Velg "General" (generelt) i
skjermbildet "Setup" (oppsett).
4. Velg "Klokke".
5. Velg "Tidssone".
Velg ønsket tidssone.
2.1 Instrumentpanel
79
2
Bilens statusinformasjon og indikatorer

Stille inn sommertid
1. Trykk på "MENU"-knappen.
2. Velg "Setup" (oppsett) i skjermbildet
"Menu" (meny).
3. Velg "General" (generelt) i
skjermbildet "Setup" (oppsett).
4. Velg "Klokke".
5. Velg "Sommertid" og deretter av/på.
Bytte klokken mellom 12-timers/24-
timers format
1. Trykk på "MENU"-knappen.
2. Velg "Setup" (oppsett) i skjermbildet
"Menu" (meny).
3. Velg "General" (generelt) i
skjermbildet "Setup" (oppsett).4. Velg "Klokke".
5. Velg "24-Hour time format"
(24-timers format) og deretter av/på.
Når det er satt til av, vises klokken i
12-timersformat.
Skjermbilde for klokkeinnstilling (biler
med navigasjons-/multimediesystem)
Hvis "Klokke: 00" vises når
er valgt i
multiinformasjonsdisplayet, kan det være
en feil i systemet. Få bilen kontrollert av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
2.1.3 Instrumenter og målere (7-tommers display)
Målervisning
Plassering av instrumenter og målere
Analogt speedometer
ATurteller
Viser motorturtallet i omdreininger
per minutt
BSpeedometer
CKlokke (→s. 83)
DDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
EMåler for motorens
kjølevæsketemperatur
Viser motorens
kjølevæsketemperatur
Måleenhetene kan variere avhengig av bilens bestemmelsesland.
2.1 Instrumentpanel
80

FKnapp for endring av visning (→s. 83)
GKilometerteller- og tripptellerdisplay
(→s. 83)
HMultiinformasjonsdisplay
Gir føreren forskjellig informasjon
om bilen (→s. 85)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 420)
IUtetemperatur
Viser utetemperaturen innenfor
området -40 °C til 50 °C
JGirstillingsindikator (→s. 157)
Digitalt speedometer
ATurteller
Viser motorturtallet i omdreininger
per minutt
BSpeedometer
CKlokke (→s. 83)
DDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
EMåler for motorens
kjølevæsketemperatur
Viser motorens
kjølevæsketemperatur
FKnapp for endring av visning (→s. 83)
GKilometerteller- og tripptellerdisplay
(→s. 83)
HMultiinformasjonsdisplay
Gir føreren forskjellig informasjon om
bilen (→s. 85)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 420)
IUtetemperatur
Viser utetemperaturen innenfor
området -40 °C til 50 °C
JGirstillingsindikator (→s. 157)
Måleenhetene kan variere avhengig av bilens bestemmelsesland.
2.1 Instrumentpanel
81
2
Bilens statusinformasjon og indikatorer

Digital+-speedometer (utstyrsavhengig)
ATurteller
Viser motorturtallet i omdreininger
per minutt
BSpeedometer
CKlokke (→s. 83)
DDrivstoffmåler
Viser resterende mengde drivstoff i
tanken
EMåler for motorens
kjølevæsketemperatur
Viser motorens
kjølevæsketemperatur
FKnapp for endring av visning (→s. 83)
GUtetemperatur
Viser utetemperaturen innenfor
området -40 °C til 50 °C
HKilometerteller- og tripptellerdisplay
(→s. 83)
IMultiinformasjonsdisplay
Gir føreren forskjellig informasjon om
bilen (→s. 85)
Viser advarselsmeldinger hvis det
oppstår en funksjonsfeil (→s. 420)
JGirstillingsindikator (→s. 157)
Motorturtall
På hybridbiler er motorturtallet nøye
kontrollert for å forbedre
drivstofføkonomien og redusere
eksosutslipp osv. Noen ganger avviker
det viste motorturtallet selv om driften av
bilen og kjøreforholdene er de samme.Utvendig temperaturmåler
• I følgende situasjoner vises kanskje
ikke riktig utetemperatur, eller
displayet kan bruke lengre tid enn
normalt til å skifte:
– Når bilen har stanset eller kjører
med lav hastighet (under 25 km/t)
– Når utetemperaturen plutselig
endres (f.eks. ved inngang/utgang
fra garasje, tunnel e.l.)
Måleenhetene kan variere avhengig av bilens bestemmelsesland.
2.1 Instrumentpanel
82
