2022 TOYOTA C-HR sensor

Meddelande Situation/Åtgärd
“Excessive Speed”Bilens hastighet överskrider 7 km/tim under assistansen.
Stanna bilen och placera händerna på ratten utan att
trycka ned den. Tryck sedan på knappen S-IPA för att
starta om assistansen.
“Pressure Applied to Steering
Wheel”Knappen S-IPA trycks in medan assistansen har stängts av
tillfälligt och du håller stadigt i ratten.
Placera händerna på ratten utan att trycka ned den.
Stanna sedan bilen för att starta om assistansen.
“Stop the Vehicle”Knappen S-IPA trycks in medan assistansen har stängts av
tillfälligt och bilen är i rörelse.
Placera händerna på ratten utan att trycka ned den.
Stanna sedan bilen för att starta om assistansen.
”Resume”Assistansen stängs av tillfälligt (den kan startas om)
Stanna bilen och placera händerna på ratten utan att
trycka ned den. Tryck sedan på knappen S-IPA för att
starta om assistansen.
“Too Close to Obstacle at Front”
“Back Up”Bilen har kommit för nära ett hinder framför bilen.
Ändra växelläget till R och tryck på knappen S-IPA för att
starta om assistansen.
“Too Close to Obstacle at Rear”
"Forward"Bilen har kommit för nära ett hinder bakom bilen.
Ändra växelläget till D och tryck på knappen S-IPA för att
starta om assistansen.
Försiktighetsåtgärder vid användning
Sensorer
Känn av fordonet för att kunna fastställa
parkeringsplatsen.
1Främre sidosensorer
2Bakre sidosensorer
• Sensorns avkänningsområde för
assisterad vinkelrät parkering1Vald parkeringsplats
• Sensorns avkänningsområde i läget
för assisterad fickparkering
4.5 Använda förarstödssystemen
325
4
Körning

VARNING!(Fortsättning)
I alla andra situationer om det inställda
läget och bilens läge skiljer sig mycket
ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
• Följ nedanstående
säkerhetsanvisningar beträffande
assisterad fickparkering.
Läget för assisterad utkörning från
fickparkering används när du ska köra
ut från en fickparkering. Denna
funktion går eventuellt inte att
använda om hinder eller människor
känns av framför bilen. Använd bara
den här funktionen när du kör ut från
en fickparkering. Om rattregleringen
skulle aktiveras ska du antingen stänga
av systemet med knappen S-IPA eller
vrid på ratten för att stänga av
assistansen.
• Om läget för assisterad utkörning
från fickparkering används av
misstag som i följande situationer
kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en
riktning där ett hinder finns, men
hindret känns eventuellt inte av med
sidosensorerna (t.ex. om bilen står
precis bredvid en stolpe).
• Observera följande
säkerhetsanvisningar eftersom
sensorerna upphör eventuellt att
fungera på normalt sätt vilket kan
leda till en olycka.
– Utsätt inte sensorn för hårda
stötar eller liknande. Sensorerna
kommer eventuellt inte att fungera
på rätt sätt.
– Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck.
Utrustningen kommer eventuellt
inte att fungera på rätt sätt om den
VARNING!(Fortsättning)
utsätts för hårt vattentryck. Om
bilens stötfångare kör in i något
kommer utrustningen eventuellt
inte att fungera på rätt sätt på
grund av sensorfel. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
VARNING!
• I följande situationer fungerar
sensorerna eventuellt inte på rätt
sätt vilket kan leda till en olycka. Kör
försiktigt.
– Hinder kan inte kännas av på bilens
sidor förrän en avsökning av
ytorna på sidorna har avslutats.
(→Sid. 290)
– Även när avsökningen av bilens
sidor är avslutad kan inte alltid
hinder som t.ex. andra fordon,
människor eller djur kännas av.
– Sensorn har frusit (när den tinar
återgår systemet till normalt
tillstånd). Ett varningsmeddelande
kan visas vid särskilt låga
temperaturer om sensorn har frusit
och den eventuellt inte känner av
parkerade fordon.
– Sensorn blockeras av en hand.
– Bilen lutar starkt.
– Temperaturen är extremt varm eller
kall.
– Bilen körs på ojämna vägar,
sluttningar, grusvägar, i områden
med högt gräs, etc.
– En källa med ultraljudsvågor finns i
närheten, t.ex. signalhorn eller
sensorer i annan bil,
motorcykelmotor eller
luftbromsarna på ett stort fordon.
– Kraftigt regn eller vatten stänks upp
på bilen.
– Sensorns vinkel kan avvika när
assistansen startar även om ett
parkerat fordon finns på den valda
parkeringsplatsen. Låt en
4.5 Använda förarstödssystemen
328

VARNING!(Fortsättning)
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
– Montera inga tillbehör inom
sensorns avkänningsområde.
4.5.16 GPF (bensinpartikelfilter)
GPF-systemet samlar upp partiklar i
avgaserna med ett avgasfilter.
Systemet aktiveras för att automatiskt
regenerera filtret beroende på bilens
tillstånd.
Om "Partikelfiltret fullt Se bilens
instruktionsbok." visas på
informationsdisplayen.
• Meddelandet kan visas under körning
under hög belastning med partiklar
som ackumuleras.
• Hybridsystemets uteffekt (motorns
varvtal) begränsas när en viss mängd
partiklar ansamlas. Det är dock möjligt
att köra bilen så länge
felindikeringslampan inte är tänd.
• Partiklar kan ackumuleras snabbare
om du ofta kör korta turer eller i låg
hastighet, eller om hybridsystemet
regelbundet startas i mycket kall
miljö. Alltför stor ackumulering av
partiklar kan undvikas genom att
ibland köra långa sträckor
kontinuerlig när gaspedalen då och då
släpps upp, t.ex. vid körning på
motorvägar.
Om indikatorn för funktionsstörning
tänds, eller "Motorservice krävs. Visit
Your Dealer." visas på
informationsdisplayen.
Mängden ackumulerade partiklar har
överskridit en viss gräns. Låt omedelbart
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
OBSERVERA
Förhindra störningar i GPF-systemet
• Använd inget annat bränsle än det
som specificerats
• Gör inga anpassningar av avgasrören
4.5.17 Förarstödssystem
Följande system aktiveras automatiskt
som reaktion på olika körförhållanden
för att behålla säkerheten och bilens
prestanda. Var dock uppmärksam på att
dessa system endast är
kompletterande. Du bör inte förlita dig
alltför mycket på dem, kör alltid med
gott omdöme.
ECB (elektroniskt bromssystem)
Det elektroniskt styrda systemet
genererar bromskraft motsvarande
bromsmanövern
ABS (låsningsfritt bromssystem)
Bidrar till att hjulen inte låser sig vid
häftig inbromsning eller om du bromsar
på halt underlag
Bromsassistans
Genererar ökad bromskraft när
bromspedalen trampas ned, om systemet
bedömer att det är en panikbromsning
VSC (antisladdsystem)
Hjälper föraren kontrollera en sladd om
bilen plötsligt gör en sidosväng eller
svänger på hala vägbanor
VSC+ (antisladdsystem +)
Ger samverkan av systemen ABS, TRC,
VSC och EPS. Bidrar till att upprätthålla
stabil riktning om bilen glider på hala
vägytor genom att styrningen
kontrolleras.
TRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och
hindrar att drivhjulen råkar i spinn när du
startar bilen eller kör iväg i halt väglag
4.5 Använda förarstödssystemen
329
4
Körning

Aluminiumfälgar (modeller med
mattsvartlackade fälgar)
Följande måste observeras eftersom
mattsvartlackerade fälgar kräver annan
rengöringsmetod än konventionella
aluminiumfälgar. Rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Tvätta bort smuts med vatten. Om
fälgarna är extremt smutsiga ska du
använda en svamp eller en mjuk trasa
som fuktats med utspätt diskmedel
för att ta bort smutsen.
• Om diskmedel används ska det sköljas
bort omedelbart. Använd sedan en
mjuk trasa för att torka bort vattnet.
• Observera följande säkerhetsåtgärder
för att skydda den mattsvarta
lackeringen från skador:
– Du ska varken skrubba eller polera
fälgarna med borste eller torr trasa.
–
Använd ingen beläggning på
fälgarna, eller slipande
rengöringsmedel.
– När du använder an automatisk
biltvätt, försök att inaktivera/inte
välja fälgborstar (om sådant
alternativ är möjligt).
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare och lister
Borsta inte med slipande
rengöringsmedel.
Krombelagda delar (i förekommande
fall)
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.
VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Det kan orsaka brand i
de elektriska komponenterna.
Vid rengöring av vindrutan
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasröret
Den heta avgasen gör att avgasröret
blir hett.
6.1 Underhåll och skötsel
359
6
Underhåll och skötsel

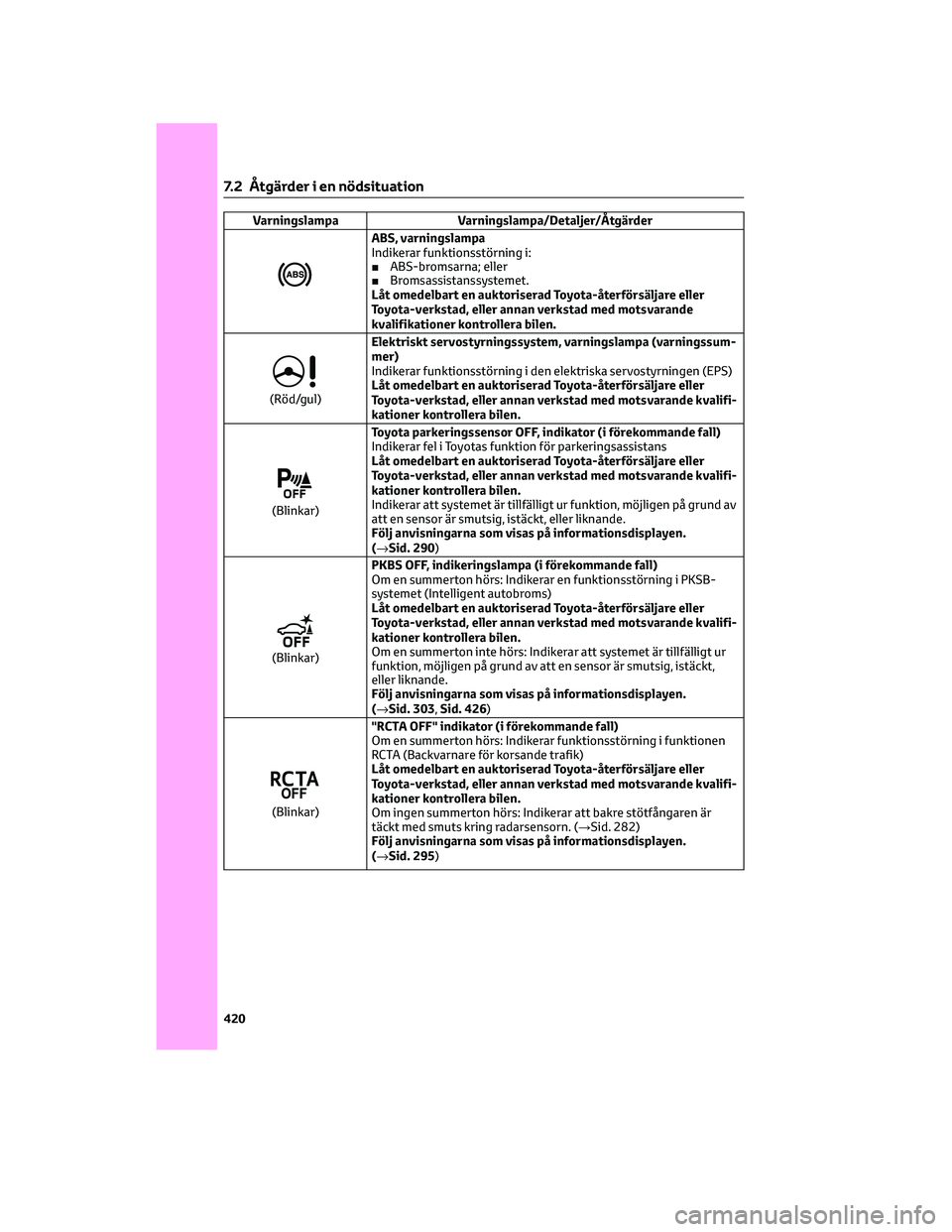

Varningslampa Varningslampa/Detaljer/Åtgärder
ABS, varningslampa
Indikerar funktionsstörning i:
■ABS-bromsarna; eller
■Bromsassistanssystemet.
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
(Röd/gul)Elektriskt servostyrningssystem, varningslampa (varningssum-
mer)
Indikerar funktionsstörning i den elektriska servostyrningen (EPS)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
(Blinkar)Toyota parkeringssensor OFF, indikator (i förekommande fall)
Indikerar fel i Toyotas funktion för parkeringsassistans
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Indikerar att systemet är tillfälligt ur funktion, möjligen på grund av
att en sensor är smutsig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 290)
(Blinkar)PKBS OFF, indikeringslampa (i förekommande fall)
Om en summerton hörs: Indikerar en funktionsstörning i PKSB-
systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är tillfälligt ur
funktion, möjligen på grund av att en sensor är smutsig, istäckt,
eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 303,Sid. 426)
(Blinkar)"RCTA OFF" indikator (i förekommande fall)
Om en summerton hörs: Indikerar funktionsstörning i funktionen
RCTA (Backvarnare för korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Om ingen summerton hörs: Indikerar att bakre stötfångaren är
täckt med smuts kring radarsensorn. (→Sid. 282)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 295)
7.2 Åtgärder i en nödsituation
420

Framsätespassagerarens
detekteringssensor, bältespåminnare
och varningssummer
• Om bagage är placerat på framsätet
kan detekteringssensorn eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde eller dyna är placerad på
sätet känner sensorn inte alltid av att
en passagerare sitter på platsen,
varför varningslampan eventuellt inte
aktiveras.
Varningslampor för säkerhetsbälten
som inte är fastspända i baksätet
• Varningslampan lyser en stund när
bakluckan öppnas och stängs.
• Om ett säkerhetsbälte inte är
fastspänt tänds varningslampan.
Om bakdörrarna öppnas och stängs
medan varningslampan lyser slocknar
den efter en stund.
När tryckvarningslampan tänds
Kontrollera däckets skick för att
fastställa om däcket har punktering.
Om däcket är punkterat:→Sid. 430,
Sid. 447
Om däcket inte är punkterat:
Utför följande åtgärder när
temperaturen i däcken har svalnat
tillräckligt.
• Kontrollera lufttrycket i däcket och
justera det till lämpligt värde.
• Om varningslampan inte slocknar
efter flera minuter ska du kontrollera
att lufttrycket i däcken håller
specificerad nivå och utföra
nollställning. (→Sid. 379)
Varningslampan kan eventuellt tändas
igen om ovanstående åtgärder
genomförs utan att däcken först fått
svalna tillräckligt.Tryckvarningslampan kan tändas av
naturliga orsaker
Däcktryckvarningslampan kan tändas av
naturliga orsaker, t.ex. naturligt
luftläckage eller lufttrycksförändringar
som orsakas av temperaturen. I så fall
slocknar varningslampan när lufttrycket
justerats (efter några minuter).
Om ett däck ersätts med ett
reservdäck (i förekommande fall)
Modeller med reguljärt reservhjul:
Reservhjulet är också försett med
varningsventil och sändare för lågt
lufttryck. Tryckvarningslampan tänds
om lufttrycket i reservhjulet är lågt.
Om du får punktering slocknar inte
tryckvarningslampan trots att det
punkterade däcket har bytts mot
reservhjulet. Byt reservhjulet mot det
lagade däcket och justera lufttrycket i
däcket. Tryckvarningslampan slocknar
efter några minuter.
Modeller med nödhjul: Nödhjulet är inte
försett med tryckvarningsventil och
sändare. Om du får punktering slocknar
inte tryckvarningslampan trots att det
punkterade däcket har bytts mot
reservhjulet. Byt reservhjulet mot det
lagade däcket och justera lufttrycket i
däcket. Tryckvarningslampan slocknar
efter några minuter.
Förhållanden när
däcktryckvarningssystemet eventuellt
inte fungerar på rätt sätt
→Sid. 380
Om tryckvarningslampan ofta lyser
efter att ha blinkat i 1 minut
Om tryckvarningslampan ofta tänds
efter att ha blinkat i 1 minut när
startknappen har tryckts till
tändningsläge bör du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera den.
7.2 Åtgärder i en nödsituation
424

Om “Shift toBefore Exiting
Vehicle” visas
Meddelandet visas om förardörren
öppnas utan att startknappen tryckts till
avstängt läge medan växelläget är annat
än P. Ändra växelläget till P.
Om ”Auto Power OFF to Conserve
Battery” visas
Startknappen har stängts av med den
automatiska avstängningsfunktionen.
Låt hybridsystemet vara igång i cirka
5 minuter för att ladda upp
12-voltsbatteriet nästa gång du startar
hybridsystemet.
Om “A New Key has been Registered.
Contact Your Dealer for Details.” visas
Det här meddelandet visas varje gång
förardörren öppnas när dörrarna låsts
upp från utsidan i cirka en vecka efter att
en ny elektronisk nyckel har registrerats.
Om meddelandet visas utan att du har
haft en ny elektronisk nyckel registrerad
ska du höra med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om en okänd elektronisk
nyckel (utom dem du redan har) har
registrerats.
Om ett meddelande som indikerar
funktionsstörning i frontkameran visas
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 230, Sid. 419)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Linjeavkännare)*
• Aktiv farthållare med radar från
0 km/tim*
• RSA (Vägskyltsavläsare)*
• Automatiskt helljus*
*
: I förekommande fallOm ett meddelande som indikerar
funktionsstörning i radarsensorn visas
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 230, Sid. 419)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Linjeavkännare)*
• Aktiv farthållare med radar från
0 km/tim*
*
: I förekommande fall
Om ”Radar Cruise Control Unavailable
See Owner’s Manual” (Aktiv farthållare
kan en användas Se bilens
instruktionsbok) visas
Den aktiva farthållaren från 0 km/tim
har tillfälligt upphört eller tills
problemet som visas i meddelandet har
åtgärdats. (Orsaker och åtgärder:
→Sid. 230)
Om ”Radar Cruise Control
Unavailable.” visas
Den aktiva farthållaren från 0 km/tim
kan inte användas för tillfället. Använd
systemet när det blir tillgängligt igen.
Varningssummer
→Sid. 425
OBSERVERA
Om ”Maintenance required for
Traction battery at your dealer.” visas
(2ZR-FXE-motor [gäller ej Guadeloupe,
Martinique, Franska Guyana och
Grönland])
Meddelandet indikerar att
hybridbatteriet kan behöva kontrolleras
eller bytas. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen. Fortsätt inte att köra
bilen eftersom hybridsystemet kan
eventuellt inte startas igen.
7.2 Åtgärder i en nödsituation
429
7
Om problem uppstår

VARNING!
Vid användning av nödhjul
(i förekommande fall)
• Kom ihåg att reservhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt reservhjul på
någon annan bil.
• Använd inte mer än ett nödhjul
samtidigt på bilen.
• Ersätt reservhjulet med ett reguljärt
hjul snarast möjligt.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka
plötslig motorbromsning.
När nödhjulet är monterat
(i förekommande fall)
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system
kommer eventuellt inte att fungera
korrekt:
• ABS och bromsassistans
• VSC
•TRC
• EPS
• Automatiskt helljus
*
• PCS (Aktivt krockskyddssystem)*
• LTA (Filhållningsassistans)
• Aktiv farthållare med radar från
0 km/tim
*
• Farthållare*
• BSM (Dödavinkelvarnare)*
• Toyota parkeringssensor*
• S-IPA (Intelligent
parkeringsassistans)*
• Backkamerasystem*
• Navigeringssystem*
*
: I förekommande fall
VARNING!(Fortsättning)
Hastighetsbegränsning vid bruk av
nödhjul (i förekommande fall)
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
När du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg och domkraften ligger säkert
på sina platser i bilen så att de inte kan
orsaka personskador vid en kollision
eller hård inbromsning.
OBSERVERA
Var försiktig vid körning över gupp
när ett nödhjul är monterat på bilen
(i förekommande fall)
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul. Var försiktig
vid körning på ojämn vägbeläggning.
Köra med snökedjor och nödhjul
(i förekommande fall)
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karossen
och ha en negativ inverkan på
körprestanda.
Vid däckbyte
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du tar
bort eller monterar hjul, däck eller
tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte
hanteras på rätt sätt.
7.2 Åtgärder i en nödsituation
456
