2022 TOYOTA C-HR sensor

Mittsensorer
Ungefärligt avstånd
till föremåletInformationsdisplay Summerton
Fram: 100 till 60 cm
Bak: 150 till 60 cm
Långsam
60 cm till 45 cm
Medel
45 cm till 30 cm
Snabb
30 cm till 15 cm
Ihållande
Mindre än 15 cm
Ihållande
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• Om två eller fler föremål detekteras
samtidigt reagerar summertonen på
det närmaste föremålet. Om ett eller
fler föremål kommer närmare bilen ärcirka 30 cm kommer summertonen att
upprepa en lång ton följt av snabbare
ljudsignaler.
• Automatisk dämpning av summerton:
Om avståndet mellan bilen och det
detekterade föremålet inte blir
kortare efter att en summerton börjat
ljuda, dämpas summertonen
automatiskt. (Om avståndet mellan
bilen och föremålet är högst cirka
30 cm kommer funktionen dock inte
att aktiveras.)
4.5 Använda förarstödssystemen
288

Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. Ljudvolymen
för summertonerna till Toyota
parkeringssensor och RCTA-funktionen
(i förekommande fall) justeras samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 102)
1. Tryck på ”<” eller ”>” för att välja
.
2. Tryck på “∧” eller “∨” för att välja
”Vehicle Settings”, tryck sedan på
.
3. Tryck på “∧” eller “∨” för att välja
eller, välj ljudvolym,
och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett föremål
detekteras. Tryck på
för att dämpa
summertonen.
Summertonerna till Toyota
parkeringssensor och RCTA-funktionen (i
förekommande fall) blir ljudlösa
samtidigt. Ljuddämpningen avslutas
automatiskt i följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• När funktionen tillfälligt stängs av.
• När funktionen stängs av manuellt.
• När startknappen trycks till
tändningsläge.Sensorernas avkänningsområde
1Cirka 100 cm
2Cirka 150 cm
3Cirka 60 cm
4Cirka 60 cm (i förekommande fall)
• Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
• Modeller med sidosensorer: För
uppgifter om avkänning av föremål på
sidorna. (→Sid. 290)
• Detekteringsområdet kan variera
beroende på föremålets form etc.
Modeller med sidosensorer: Avståndet
för avkänning till föremål kan ändras.
(→Sid. 484)
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensor är aktiv.
• Körhastigheten är lägre än 10 km/tim.
• Ett annat växelläge än P har valts.
• Modeller med sidosensorer: Ratten
har vridits cirka 90 ° eller mer
4.5 Använda förarstödssystemen
289
4
Körning

Om “Parking assist unavailable. Clean
parking assist sensor” visas på
informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ”Parking assist Malfunction Visit
your dealer” visas på
informationsdisplayen
Systemet fungerar eventuellt inte på
grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Information om sensordetektering
Följande situationer kan uppstå vid
användning.
• Sensorerna kan enbart känna av
föremål nära främre och bakre
stötdämparna.
• Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
• Om ett föremål är mycket nära bilen
kan det eventuellt inte kännas av.
• Det blir en kort fördröjning mellan
detektering av föremålet och visning
på skärmen. Även vid låg hastighet
finns det risk för att föremålet
kommer inom sensorns
avkänningsområde innan det visas på
skärmen och varningssignalen hörs.
• Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.• Det kan vara svårt att höra
summertonen om summertoner för
andra system ljuder.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
Varningsfunktion för föremål
(modeller med sidosensorer)
Om ett föremål befinner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen
och summertonen.
1Föremål
2Beräknad körlinje
Detektering av föremål på bilens sidor
(modeller med sidosensorer)
• Sidosensorerna avsöker områdena på
bilens sidor för att detektera föremål
på sidorna. Föremål som detekteras
behålls i minnet i högst cirka två
minuter.
4.5 Använda förarstödssystemen
290

• Föremål detekteras eventuellt inte på
bilens sidor förrän avsökningen är
avslutad. När startknappen har trycks
till tändningsläge avslutas
avsökningen när bilen har körts en
kort stund.
• Om ett föremål, som t.ex. annat
fordon, fotgängare eller djur
detekteras med sidosensorerna kan
föremålet fortsätta att detekteras
även när det har lämnat
sidosensorernas avkänningsområde.
Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Särskilda tillfällen när detta kan inträffa
listas nedan.
• En sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att rengöra sensorerna.)
• En sensor är frusen. (Du löser
problemet genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas på fel sätt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
• När en sensor eller området kring en
sensor är extremt varm eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andrafordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I situationer som följande när systemet
kan aktiveras även om ingen sannolikhet
för kollision föreligger.
4.5 Använda förarstödssystemen
291
4
Körning

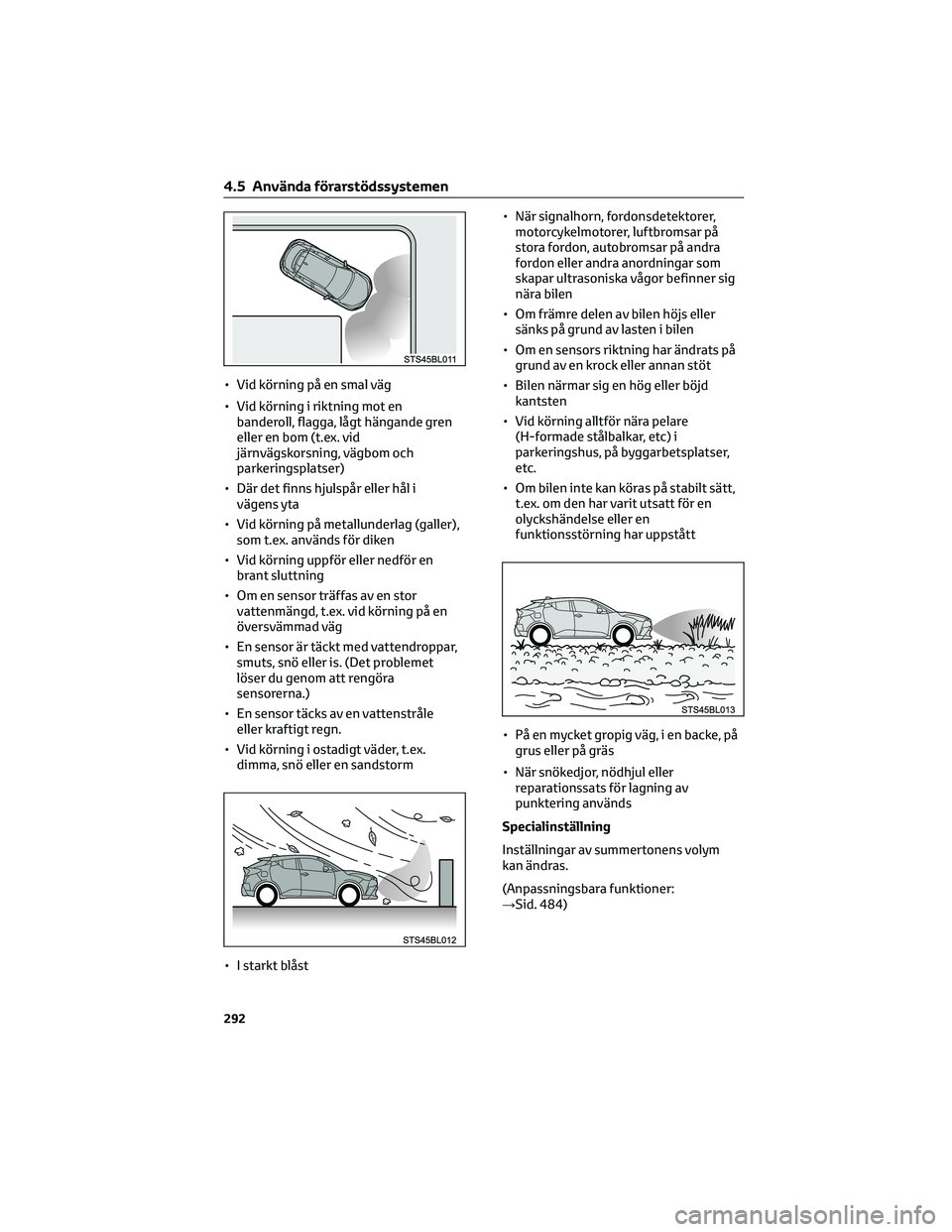

• Vid körning på en smal väg
• Vid körning i riktning mot en
banderoll, flagga, lågt hängande gren
eller en bom (t.ex. vid
järnvägskorsning, vägbom och
parkeringsplatser)
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor träffas av en stor
vattenmängd, t.ex. vid körning på en
översvämmad väg
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en hög eller böjd
kantsten
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Specialinställning
Inställningar av summertonens volym
kan ändras.
(Anpassningsbara funktioner:
→Sid. 484)
4.5 Använda förarstödssystemen
292

VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Annars finns det
risk för att bilen inte kan framföras på
säkert sätt vilket kan leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
VARNING!(Fortsättning)
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
VARNING!
Sidosensorer (i förekommande fall)
I följande situationer fungerar
systemets sonar eventuellt inte på
normalt sätt vilket kan leda till en
plötslig olycka. Kör försiktigt.
• Föremål detekteras inte alltid på
ytorna på bilens sidor förrän bilen
körs en kort stund och avsökningen
av sidoytorna är avslutad.
(→Sid. 290)
• Även när avsökningen av sidoytorna
är avslutad kan inte föremål, som
t.ex. andra fordon, människor eller
djur, alltid detekteras.
• Även när avsökningen av sidoytorna
är avslutad detekteras inte alltid
föremål beroende på förhållandena i
bilens omgivning. I sådant fall stängs
sidosensorernas displayer
(→sid. 286) tillfälligt av.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn. Sådant kan
orsaka en funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
4.5 Använda förarstödssystemen
293
4
Körning

4.5.11 RCTA (Backvarnare för korsande trafik)*
*: I förekommande fall
Sammanfattning av backvarnare för korsande trafik
RCTA-funktionen använder BSM-systemets radarsensorer som är monterade på bakre
stötfångarens sidor. Funktionen ska assistera föraren med kontroll av områden som inte
är lätta att se när bilen backas.
1Ytterbackspeglar, indikeringslampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida blinkar båda
ytterbackspeglarnas BSM-
indikatorer.
2RCTA, summerton
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida hörs en summerton.Summertonen hörs i cirka 1 sekund
omedelbart efter att RCTA-
funktionen aktiveras.
3"RCTA OFF", indikator
Tänds när backvarnaren för korsande
trafik är inaktiverad.
Slå på/stänga av RCTA-funktionen
1. Tryck på “<” eller “>” på ratten för att
välja
.
2. Tryck på “∧” eller “∨” på ratten, välj
.
3. Tryck på “∧” eller “∨” på ratten, välj
”RCTA”.När RCTA-funktionen har inaktiverats
tänds indikatorn RCTA OFF
(→Sid. 294) på
informationsdisplayen. (För varje
gång startknappen trycks till avstängt
läge och därefter trycks till
tändningsläge aktiveras
RCTA-funktionen automatiskt.)
4.5 Använda förarstödssystemen
294

Synligheten av ytterbackspegelns
indikatorer
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Summertonen för RCTA, hörbarhet
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex. om
ljudanläggningen har högt ljud.
Om ”RCTA Unavailable." visas på
informationsdisplayen
Vatten, snö, lera, etc kan samlas runt
ytorna kring sensorn på stötfångaren
(→sid. 282). Systemet bör återgå till
normalt tillstånd när vatten, snö, lera, etcavlägsnas från ytorna kring sensorn på
stötfångaren. Sensorn fungerar
eventuellt inte normalt om den används i
extremt varmt eller kallt väder.
Om ”RCTA Malfunction Visit Your
Dealer.” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Bakre sidoradarsensorer
→Sid. 282
RCTA-funktion
RCTA-funktionen aktiveras när din bil är i backläge. Det kan känna av andra fordon som
närmar sig bakifrån till höger eller vänster om bilen. Systemet innehåller radarsensorer
som uppmärksammar föraren på det andra fordonet genom att ytterbackspeglarnas
indikatorer blinkar och en summerton hörs.
1Fordon som närmar sig
2Avkänningsområden
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
VARNING!(Fortsättning)
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten. (→Sid. 284)
Se till att systemet kan fungera på
rätt sätt
→Sid. 282
4.5 Använda förarstödssystemen
295
4
Körning
