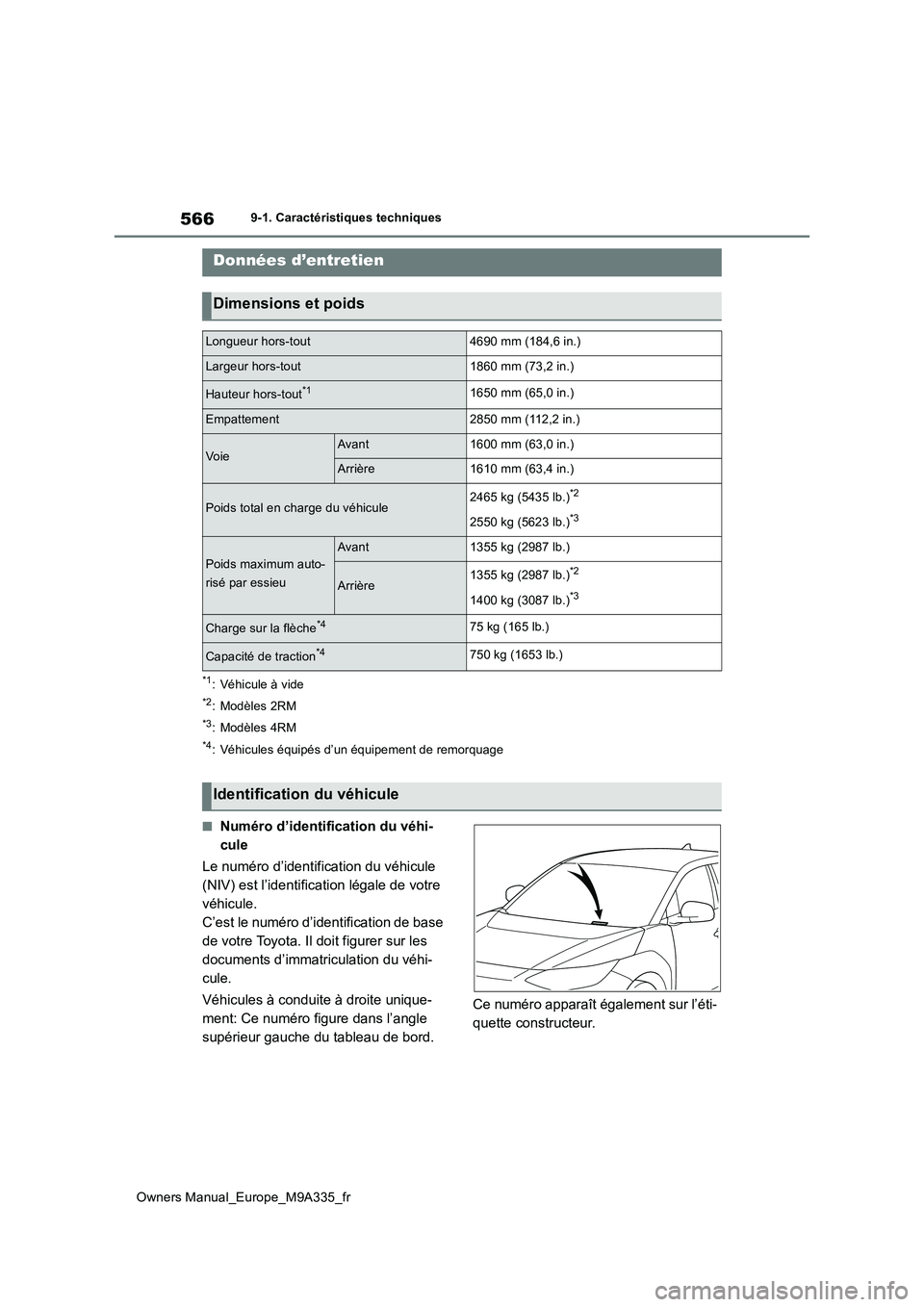

566
Owners Manual_Europe_M9A335_fr
9-1. Caractéristiques techniques
9-1.Caractéristiq ues technique s
*1: Véhicule à vide
*2: Modèles 2RM
*3: Modèles 4RM
*4: Véhicules équipés d’un équipement de remorquage
■Numéro d’identification du véhi-
cule
Le numéro d’identification du véhicule
(NIV) est l’identification légale de votre
véhicule.
C’est le numéro d’identification de base
de votre Toyota. Il doit figurer sur les
documents d’immatriculation du véhi-
cule.
Véhicules à conduite à droite unique-
ment: Ce numéro figure dans l’angle
supérieur gauche du tableau de bord.
Ce numéro apparaît également sur l’éti-
quette constructeur.
Données d’entretien
Dimensions et poids
Longueur hors-tout4690 mm (184,6 in.)
Largeur hors-tout1860 mm (73,2 in.)
Hauteur hors-tout*11650 mm (65,0 in.)
Empattement2850 mm (112,2 in.)
Vo i eAvant1600 mm (63,0 in.)
Arrière1610 mm (63,4 in.)
Poids total en charge du véhicule2465 kg (5435 lb.)*2
2550 kg (5623 lb.)*3
Poids maximum auto-
risé par essieu
Avant1355 kg (2987 lb.)
Arrière1355 kg (2987 lb.)*2
1400 kg (3087 lb.)*3
Charge sur la flèche*475 kg (165 lb.)
Capacité de traction*4750 kg (1653 lb.)
Identification du véhicule

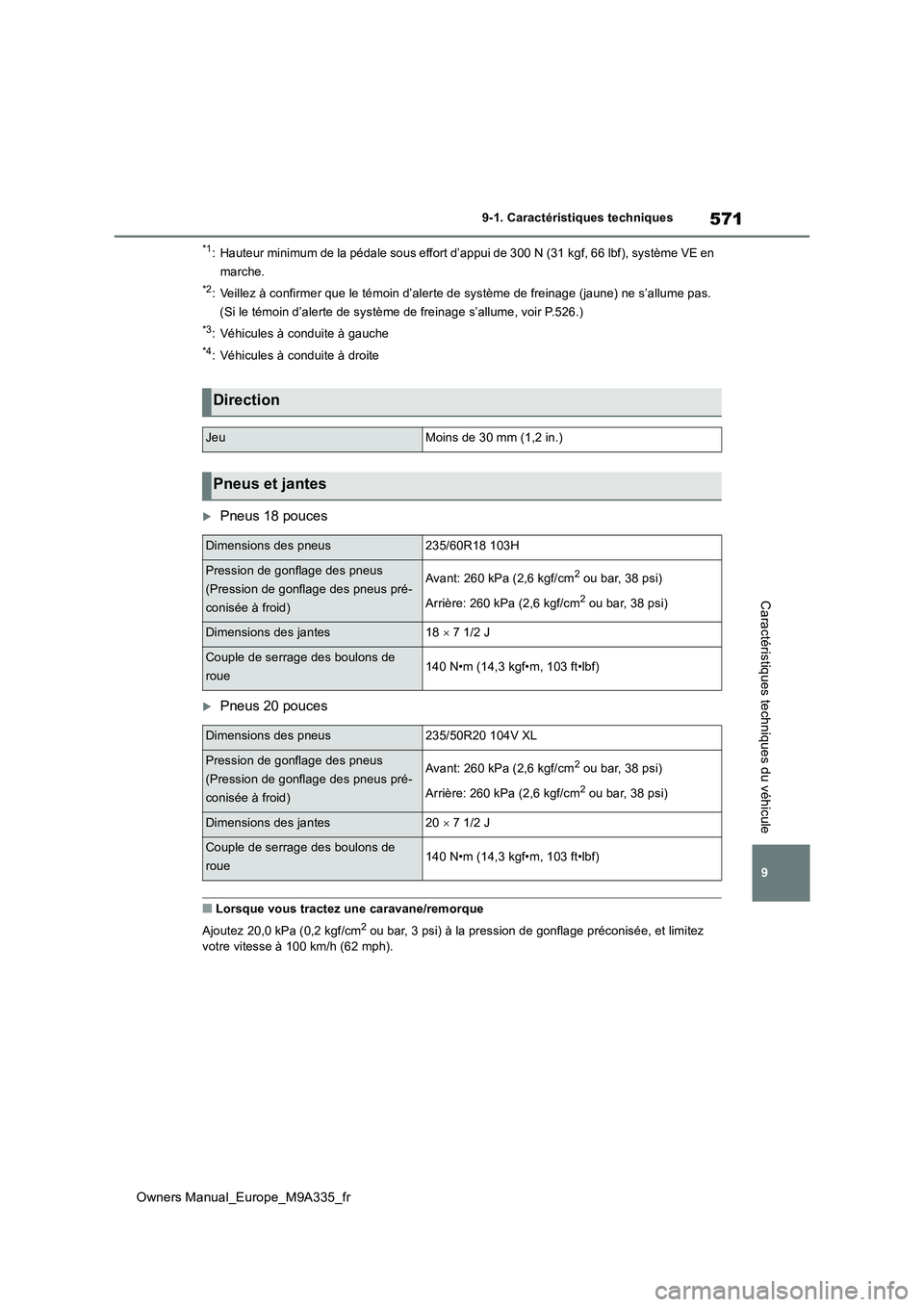

571
9
Owners Manual_Europe_M9A335_fr
9-1. Caractéristiques techniques
Caractéristiques techniques du véhicule
*1: Hauteur minimum de la pédale sous effort d’appui de 300 N (31 kgf, 66 lbf), sys tèm e VE en
marche.
*2: Veillez à confirmer que le témoin d’alerte de système de frein age (jaune) ne s’allume pas.
(Si le témoin d’alerte de système de freinage s’allume, voir P. 526.)
*3: Véhicules à conduite à gauche
*4: Véhicules à conduite à droite
Pneus 18 pouces
Pneus 20 pouces
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage préconisée, et limitez
votre vitesse à 100 km/h (62 mph).
Direction
JeuMoins de 30 mm (1,2 in.)
Pneus et jantes
Dimensions des pneus235/60R18 103H
Pression de gonflage des pneus
(Pression de gonflage des pneus pré-
conisée à froid)
Avant: 260 kPa (2,6 kgf/cm2 ou bar, 38 psi)
Arrière: 260 kPa (2,6 kgf/cm2 ou bar, 38 psi)
Dimensions des jantes18  7 1/2 J
Couple de serrage des boulons de
roue140 N•m (14,3 kgf•m, 103 ft•lbf)
Dimensions des pneus235/50R20 104V XL
Pression de gonflage des pneus
(Pression de gonflage des pneus pré-
conisée à froid)
Avant: 260 kPa (2,6 kgf/cm2 ou bar, 38 psi)
Arrière: 260 kPa (2,6 kgf/cm2 ou bar, 38 psi)
Dimensions des jantes20  7 1/2 J
Couple de serrage des boulons de
roue140 N•m (14,3 kgf•m, 103 ft•lbf)

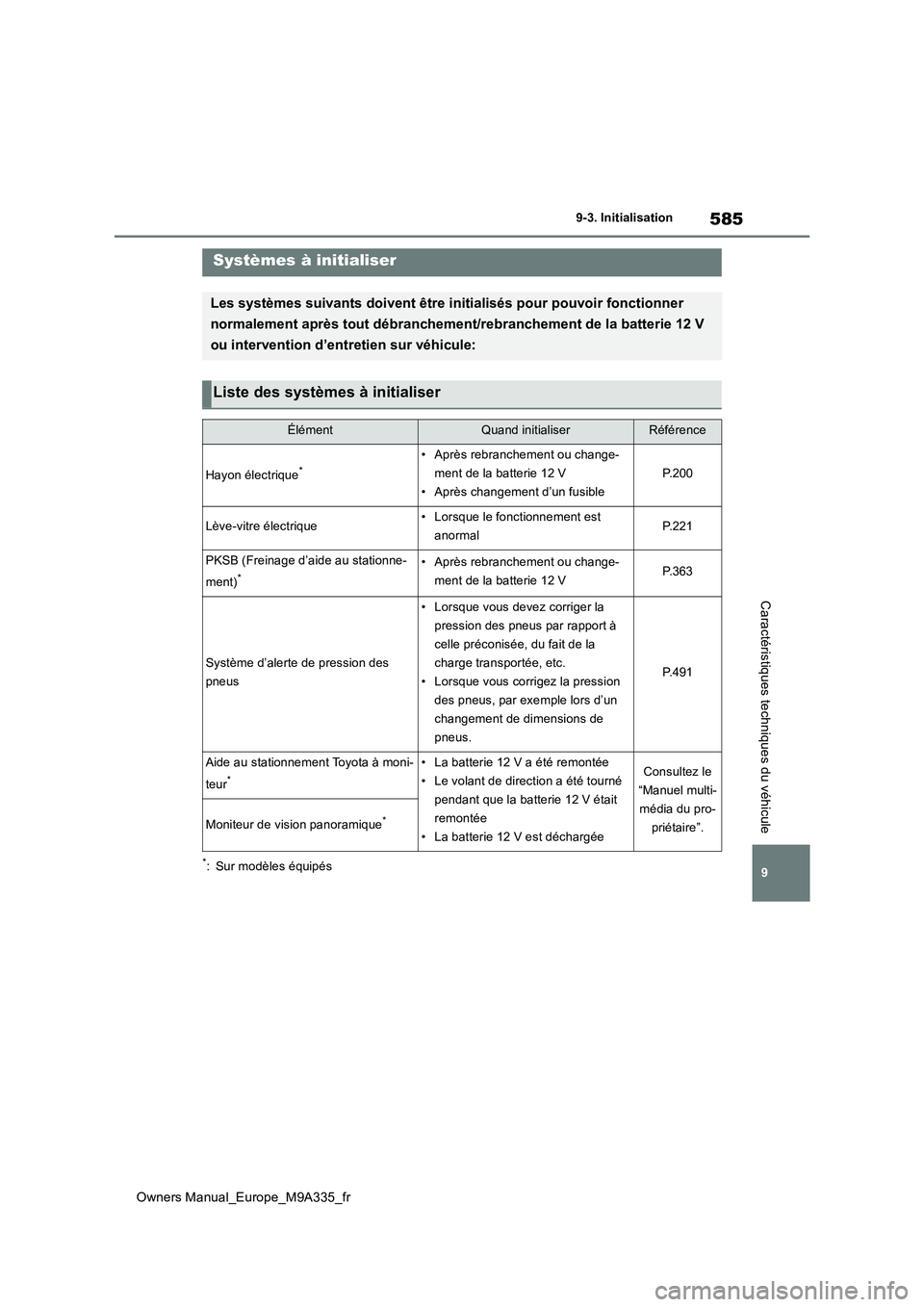

585
9
Owners Manual_Europe_M9A335_fr
9-3. Initialisation
Caractéristiques techniques du véhicule
9- 3. In it ia li sat i on
*: Sur modèles équipés
Systèmes à initialiser
Les systèmes suivants doivent être initialisés pour pouvoir fonctionner
normalement après tout débranchement/rebranchement de la batter ie 12 V
ou intervention d’entretien sur véhicule:
Liste des systèmes à initialiser
ÉlémentQuand initialiserRéférence
Hayon électrique*• Après rebranchement ou change-
ment de la batterie 12 V
• Après changement d’un fusible
P.200
Lève-vitre électrique• Lorsque le fonctionnement est
anormalP.221
PKSB (Freinage d’aide au stationne-
ment)*• Après rebranchement ou change-
ment de la batterie 12 VP.363
Système d’alerte de pression des
pneus
• Lorsque vous devez corriger la
pression des pneus par rapport à
celle préconisée, du fait de la
charge transportée, etc.
• Lorsque vous cor rigez la pression
des pneus, par exemple lors d’un
changement de dimensions de
pneus.
P.491
Aide au stationnement Toyota à moni-
teur*
• La batterie 12 V a été remontée
• Le volant de direction a été tourné
pendant que la batterie 12 V était
remontée
• La batterie 12 V est déchargée
Consultez le
“Manuel multi-
média du pro-
priétaire”.Moniteur de vision panoramique*

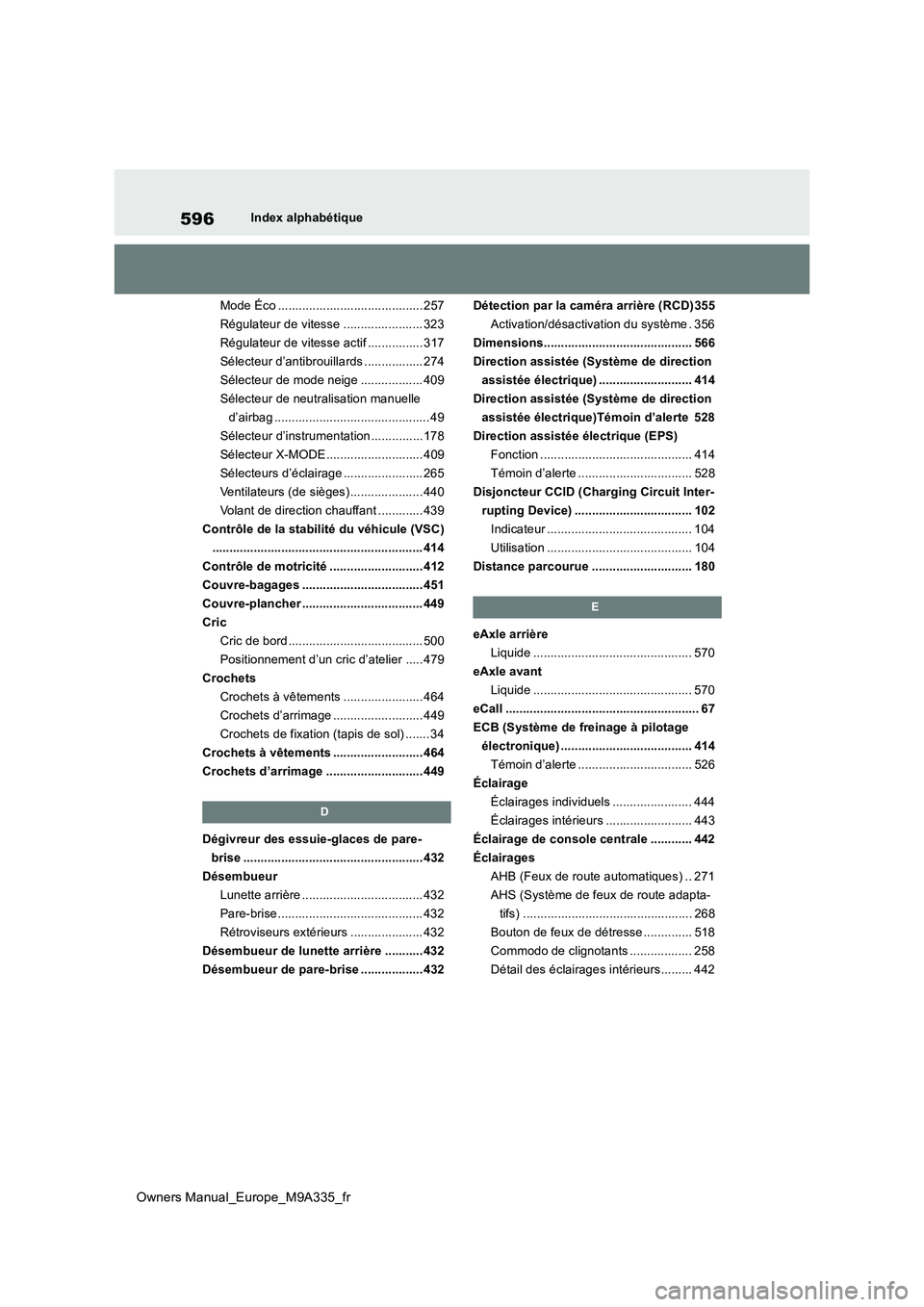

596
Owners Manual_Europe_M9A335_fr
Index alphabétique
Mode Éco .......................................... 257
Régulateur de vitesse ....................... 323
Régulateur de vitesse actif ................ 317
Sélecteur d’antibrouilla rds ................. 274
Sélecteur de mode neige .................. 409
Sélecteur de neutralisation manuelle
d’airbag ............................................. 49
Sélecteur d’instrumentation ............... 178
Sélecteur X-MODE ............................ 409
Sélecteurs d’éclairage ....................... 265
Ventilateurs (de sièges)..................... 440
Volant de direction chauffant ............. 439
Contrôle de la stabilité du véhicule (VSC)
............................................................. 41 4
Contrôle de motricité ........................... 412
Couvre-bagages ................................... 451
Couvre-plancher ................................... 449
Cric
Cric de bord ....................................... 500
Positionnement d’un cric d’atelier ..... 479
Crochets
Crochets à vêtements ....................... 464
Crochets d’arrimage .......................... 449
Crochets de fixation (tapis de sol) ....... 34
Crochets à vêtements .......................... 464
Crochets d’arrimage ............................ 449
D
Dégivreur des essuie-glaces de pare-
brise .................................................... 432
Désembueur
Lunette arrière ................................... 432
Pare-brise.......................................... 432
Rétroviseurs extérieurs ..................... 432
Désembueur de lunette arrière ........... 432
Désembueur de pare-brise .................. 432
Détection par la caméra arrière (RCD)355
Activation/désactivation du système . 356
Dimensions........................................... 566
Direction assistée (Système de direction
assistée électrique) ........................... 414
Direction assistée (Système de direction
assistée électrique)Témoin d’alerte 528
Direction assistée électrique (EPS)
Fonction ............................................ 414
Témoin d’alerte ................................. 528
Disjoncteur CCID (Charging Circuit Inter-
rupting Device) .................................. 102
Indicateur .......................................... 104
Utilisation .......................................... 104
Distance parcourue ............................. 180
E
eAxle arrière
Liquide .............................................. 570
eAxle avant
Liquide .............................................. 570
eCall ........................................................ 67
ECB (Système de freinage à pilotage
électronique) ...................................... 414
Témoin d’alerte ................................. 526
Éclairage
Éclairages individuels ....................... 444
Éclairages intérieurs ......................... 443
Éclairage de console centrale ............ 442
Éclairages
AHB (Feux de route automatiques) .. 271
AHS (Système de feux de route adapta-
tifs) ................................................. 268
Bouton de feux de détresse .............. 518
Commodo de clignotants .................. 258
Détail des éclairages intérieurs......... 442

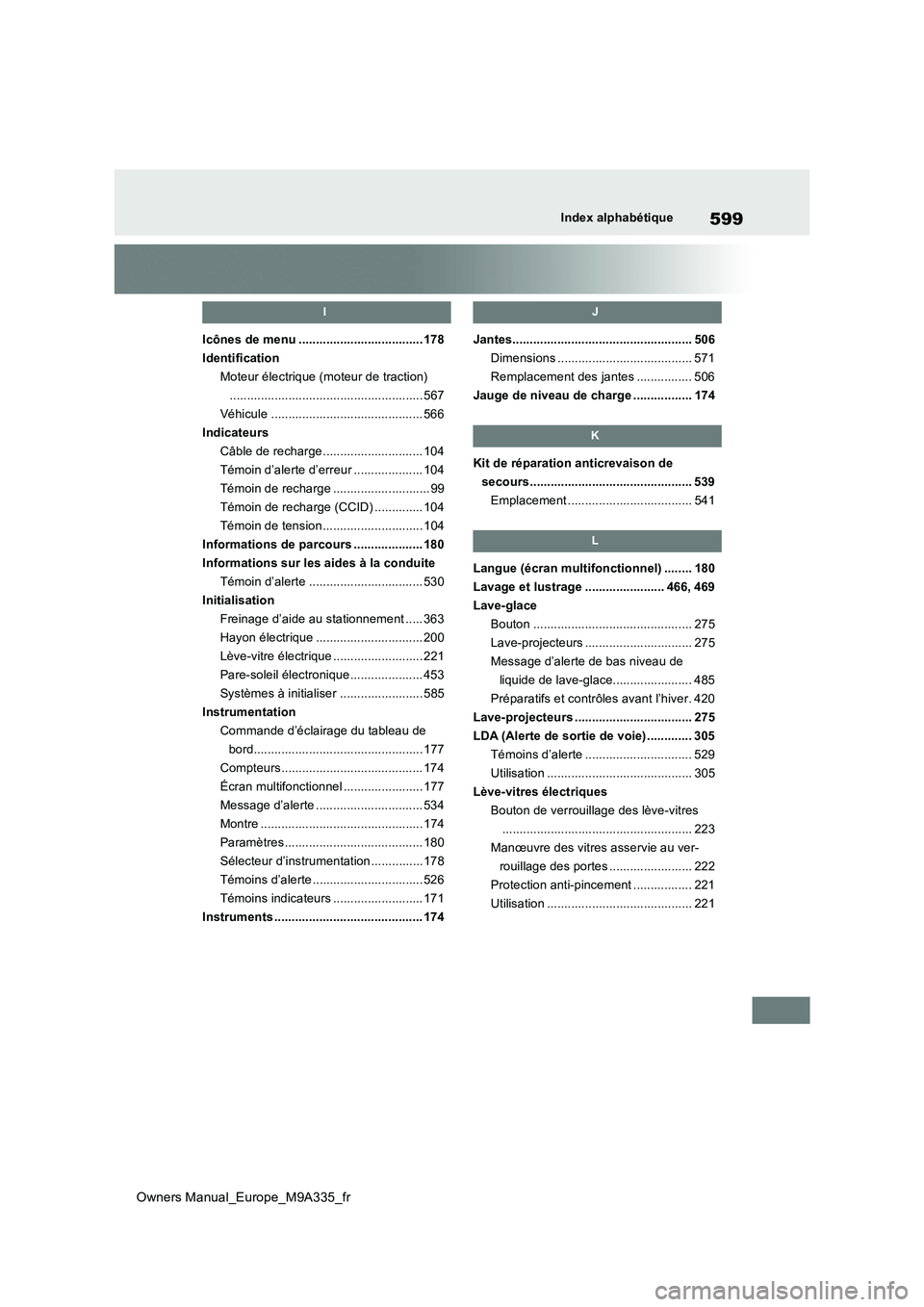

599
Owners Manual_Europe_M9A335_fr
Index alphabétique
I
Icônes de menu ....................................178
Identification
Moteur électrique (moteur de traction)
........................................................ 567
Véhicule ............................................ 566
Indicateurs
Câble de recharge............................. 104
Témoin d’alerte d’erreur .................... 104
Témoin de recharge ............................ 99
Témoin de recharge (CCID) .............. 104
Témoin de tension ............................. 104
Informations de parcours .................... 180
Informations sur les aides à la conduite
Témoin d’alerte ................................. 530
Initialisation
Freinage d’aide au stationnement ..... 363
Hayon électrique ............................... 200
Lève-vitre électrique .......................... 221
Pare-soleil électronique..................... 453
Systèmes à initialiser ........................ 585
Instrumentation
Commande d’éclairage du tableau de
bord................................................. 177
Compteurs ......................................... 174
Écran multifonctionnel ....................... 177
Message d’alerte ............................... 534
Montre ............................................... 174
Paramètres........................................ 180
Sélecteur d’instrumentation ............... 178
Témoins d’alerte ................................526
Témoins indicateurs .......................... 171
Instruments ........................................... 174
J
Jantes.................................................... 506
Dimensions ....................................... 571
Remplacement des jantes ................ 506
Jauge de niveau de charge ................. 174
K
Kit de réparation anticrevaison de
secours............................................... 539
Emplacement .................................... 541
L
Langue (écran multifonctionnel) ........ 180
Lavage et lustrage ....................... 466, 469
Lave-glace
Bouton .............................................. 275
Lave-projecteurs ............................... 275
Message d’alerte de bas niveau de
liquide de lave-glace....................... 485
Préparatifs et contrôles avant l’hiver. 420
Lave-projecteurs .................................. 275
LDA (Alerte de sortie de voie) ............. 305
Témoins d’alerte ............................... 529
Utilisation .......................................... 305
Lève-vitres électriques
Bouton de verrouillage des lève-vitres
....................................................... 223
Manœuvre des vitres asservie au ver-
rouillage des portes ........................ 222
Protection anti-pincement ................. 221
Utilisation .......................................... 221

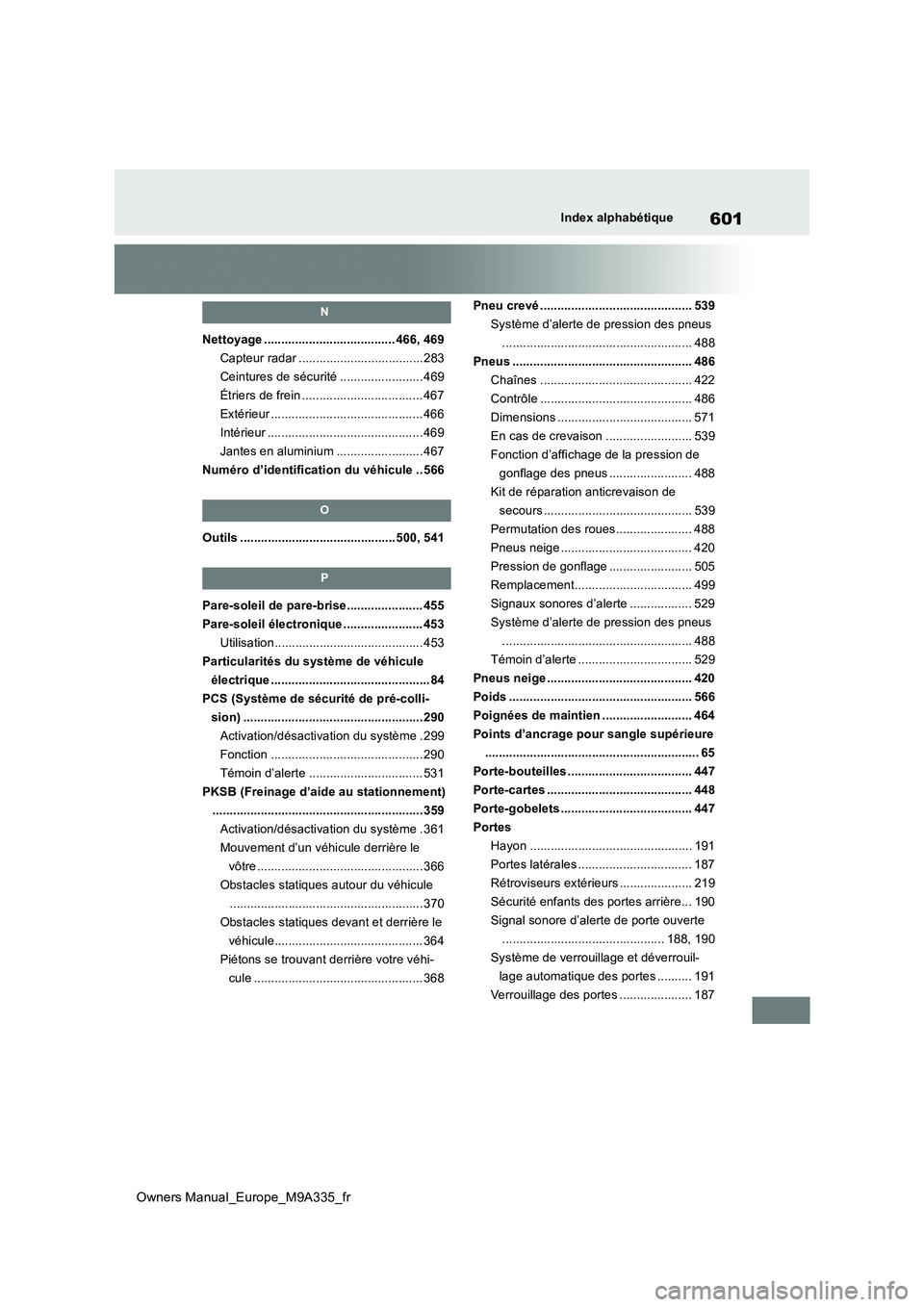

601
Owners Manual_Europe_M9A335_fr
Index alphabétique
N
Nettoyage ...................................... 466, 469
Capteur radar .................................... 283
Ceintures de sécurité ........................ 469
Étriers de frein ................................... 467
Extérieur ............................................ 466
Intérieur ............................................. 469
Jantes en aluminium ......................... 467
Numéro d’identification du véhicule .. 566
O
Outils ............................................. 500, 541
P
Pare-soleil de pare-brise...................... 455
Pare-soleil électronique ....................... 453
Utilisation ........................................... 453
Particularités du système de véhicule
électrique .............................................. 84
PCS (Système de sécurité de pré-colli-
sion) .................................................... 290
Activation/désactivation du système . 299
Fonction ............................................ 290
Témoin d’alerte ................................. 531
PKSB (Freinage d’aide au stationnement)
............................................................. 35 9
Activation/désactivation du système . 361
Mouvement d’un véhicule derrière le
vôtre ................................................ 366
Obstacles statiques autour du véhicule
........................................................ 370
Obstacles statiques devant et derrière le
véhicule........................................... 364
Piétons se trouvant derrière votre véhi-
cule ................................................. 368
Pneu crevé ............................................ 539
Système d’alerte de pression des pneus
....................................................... 488
Pneus .................................................... 486
Chaînes ............................................ 422
Contrôle ............................................ 486
Dimensions ....................................... 571
En cas de crevaison ......................... 539
Fonction d’affichage de la pression de
gonflage des pneus ........................ 488
Kit de réparation anticrevaison de
secours ........................................... 539
Permutation des roues...................... 488
Pneus neige ...................................... 420
Pression de gonflage ........................ 505
Remplacement.................................. 499
Signaux sonores d’alerte .................. 529
Système d’alerte de pression des pneus
....................................................... 488
Témoin d’alerte ................................. 529
Pneus neige .......................................... 420
Poids ..................................................... 566
Poignées de maintien .......................... 464
Points d’ancrage pour sangle supérieure
.............................................................. 6 5
Porte-bouteilles .................................... 447
Porte-cartes .......................................... 448
Porte-gobelets ...................................... 447
Portes
Hayon ............................................... 191
Portes latérales ................................. 187
Rétroviseurs extérieurs ..................... 219
Sécurité enfants des portes arrière... 190
Signal sonore d’alerte de porte ouverte
............................................... 188, 190
Système de verrouillage et déverrouil-
lage automatique des portes .......... 191
Verrouillage des portes ..................... 187
