2022 TOYOTA BZ4X ESP

VARNING!(Fortsättning)
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka svåra
eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, anpassning,
borttagning eller byte av ratt,
instrumentpanel, instrumentbräda,
säten eller sätesklädsel, främre
dörrstolparna, mittstolparna, bakre
dörrstolparna, takets sidobalkar,
dörrpaneler fram, dörrklädsel fram
eller högtalare i framdörrar
• Ändringar av paneler i framdörr (t.ex.
göra hål)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Montering av elektronisk utrustning,
såsom RF-sändare eller CD-spelare
1.2 Säkerhet för barn
1.2.1Manuellt i-/urkopplings-
system till framsätespas-
sagerarens krockkudde
Det här systemet inaktiverar krockkudden
vid framsätespassagerarens plats.
Krockkuddarna får endast kopplas ur om ett
barn sitter i bilbarnstol i framsätet.
Systemkomponenter
A"PASSENGER AIR BAG",
indikeringslampa
Indikeringslamporna "PASSENGER AIR
BAG"och "ON" tänds när krockkudde-
systemet är aktiverat och slocknar efter
cirka 60 sekunder (endast när
startknappen är i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast när
startknappen är i tändningsläge).
1 .1 För säkert bruk
34

Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF".
Om krockkuddens manuella
i-/urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”. Om den får vara kvar i avstängt
läge utlöses eventuellt inte
VARNING!(Fortsättning)
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen.
Använd bilbarnstol avpassad för barnets
storlek tills barnet är tillräckligt stort för
att använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med ratten,
vindrutetorkarspaken, etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 144, Sid. 172)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med fönster eller andra
funktioner i bilen. Barn kan även råka
ut för livsfarliga skador om kupén blir
extremt varm eller kall.
1 .2 Säkerhet för barn
35
1
Trygghet och säkerhet

1.2.3 Bilbarnstolar
Innan en bilbarnstol monteras i bilen
finns säkerhetsåtgärder som måste
observeras, olika typer av bilbarnstolar
samt monteringsmetoder etc. i denna
manual.
• Bilbarnstol ska användas när ett barn
som inte är tillräckligt stort att
använda bilens säkerhetsbälte åker i
bilen. För barnets säkerhet ska du
alltid montera bilbarnstolen i
baksätet. Följ metoden för montering i
anvisningarna som medföljde
bilbarnstolen.
• Användning av en originalbilbarnstol
från Toyota rekommenderas eftersom
en sådan kan tryggt användas i den
här bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos en
Toyota-återförsäljare.
Innehållsförteckning
Kom ihåg. Sid. 36
När du använder en bilbarnstol: Sid. 37
Lämpliga placeringar av bilbarnstol på
respektive säte: Sid. 39
Monteringsmetod för bilbarnstol: Sid. 44
• Montering med säkerhetsbälte:
Sid. 44
• Montering med ISOFIX nedre
fästpunkt: Sid. 46
• Använda fäste med övre rem: Sid. 47
Kom ihåg
• Prioritera och observera såväl
varningarna som lagar och
förordningar beträffande
bilbarnstolar.
• Använd en bilbarnstol tills barnet är så
stort att det kan använda bilens
reguljära säkerhetsbälte.
• Välj en bilbarnstol som är anpassad
efter barnets ålder och storlek.• Observera att inte alla bilbarnstolar
passar till alla bilar. Kontrollera att
bilbarnstolen passar in på bilens
sittplatser innan du använder eller
köper en bilbarnstol.
VARNING!
När ett barn åker i bilen
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt monterad. Följ
monteringsanvisningarna som
medföljer bilbarnstolen. Allmänna
monteringsanvisningar finns i denna
instruktionsbok.
• Toyota framhåller med skärpa vikten
av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt
fastspända i baksätet är säkrare än
om de sitter i framsätet.
• Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan barnet
slungas mot vindrutan eller klämmas
mellan den som håller barnet och
kupéinteriören.
Hantera bilbarnstolen
Om bilbarnstolen inte är säkert
förankrad kan barnet eller andra
passagerare skadas svårt och i värsta
fall dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
• Om bilen skulle ta emot en hårt stöt
vid en olycka eller liknande kan
bilbarnstolen eventuellt få skador
som inte är direkt synliga. I så fall får
bilbarnstolen inte användas igen.
1 .2 Säkerhet för barn
36

VARNING!(Fortsättning)
• Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om
bilbarnstolen är lämplig för
montering i bilen. (→Sid. 39) Läs
noggrant om monteringsmetoden i
denna instruktionsbok såväl som i
anvisningarna som medföljde
bilbarnstolen så att reglerna för
användning följs vid montering och
användning.
• Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
• Om bilbarnstolen måste demonteras
ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
När du använder en bilbarnstol
Vid montering av bilbarnstol på
framsätespassagerarens plats
Montera bilbarnstolen på baksätet för
barnets säkerhet. Ställ in
framsätespassagerarens säte enligt
följande och montera bilbarnstolen om
det inte kan undvikas att en bilbarnstol
installeras på framsätespassagerarens
plats:
• Justera ryggstödets lutning till helt
upprätt läge.
Vid montering av framåtvänd
bilbarnstol, om det finns ett utrymme
mellan bilbarnstolen och ryggstödet
ska ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
• Flytta framsätet bakåt så långt det
går.
• Ställ in sätet i det högsta läget.
• Om nackskyddet hindrar bilbarnstolen
ska det tas bort, om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
VARNING!
När du använder en bilbarnstol
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Använd aldrig en bakåtvänd
bilbarnstol på
framsätespassagerarens säte när den
manuella i-/urkopplingskontakten
till framsätespassagerarens
krockkudde är aktiverad (→sid. 34)
Om en olycka skulle inträffa kan den
snabba uppblåsningen av
krockkudden på passagerarsidan
fram orsaka barnet svåra eller
livshotande skador.
• En eller flera dekaler, som är
placerad(e) på solskyddet till
passagerarplatsen, indikerar att det
är förbjudet att förankra en
bakåtvänd bilbarnstol på
framsätespassagerarens plats.
Närmare information om
dekalen/dekalerna på solskyddet
visas i bilden nedan.
1 .2 Säkerhet för barn
37
1
Trygghet och säkerhet

VARNING!(Fortsättning)
VARNING!
VARNING!
• Endast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarnstol
på framsätespassagerarens plats ska
du alltid skjuta sätet så långt bakåt
som möjligt. Svåra eller livshotande
skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
VARNING!(Fortsättning)
• Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot
framdörren eller mot den del av
stolen, främre eller bakre stolpen
eller takets sidolist varifrån
sidokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol.
Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka barnet
svåra eller livshotande skador.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över
barnets axel. Säkerhetsbältet får
inte ligga mot halsen, men det får
inte heller sitta så att det kan glida
ned från axeln.
• Använd en bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
• Om förarsätet stöter i bilbarnstolen
och hindrar att den monteras på rätt
sätt ska du montera bilbarnstolen på
baksätets högra sida (vänsterstyrda
modeller) eller vänstra sida
(högerstyrda modeller).(→Sid. 42)
1 .2 Säkerhet för barn
38

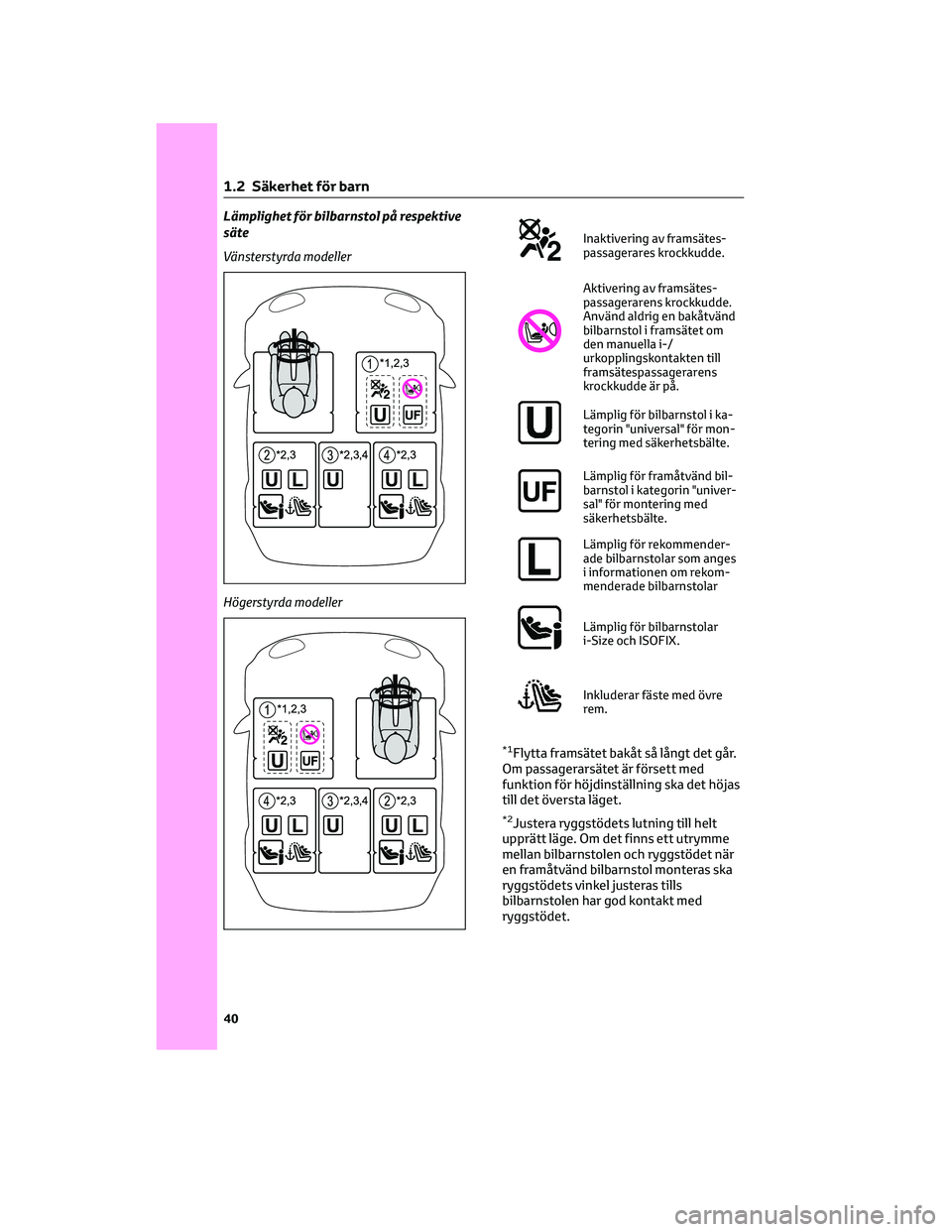

Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Översiktstabellen för placering av
bilbarnstol (→sid. 40) på respektive säte
visar typen av bilbarnstol som kan
användas samt möjliga placeringar för
monteroing med symboler.
Den bilbarnstol som rekommenderas för
ditt barn kan även väljas. Se annars
[Information om rekommenderade
bilbarnstolar] beträffande
rekommenderade bilbarnstolar.
(→Sid. 42)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan du bekräftar att bilbarnstolen är
lämplig på respektive säte
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som
överensstämmer med UN(ECE) R44
*1
eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att det finns ett
godkännandemärke på bilbarnstolen.Exempel på förordningsnummer som
visas
AGodkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
BGodkännandemärket UN(ECE)
R129*3
Klassen som baseras på barnets
längd, såväl som vikten för ett
godkännandemärke enligt UN(ECE)
R129 visas.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Läs instruktionerna som medföljde
bilbarnstolen om du är osäker, eller
kontakta återförsäljaren av
bilbarnstolen.
• "universal"
• "semiuniversal"
• "begränsad"
• "fordonsspecifik"
*1UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2Bilbarnstolarna som nämns i tabellen
finns eventuellt inte utanför
EU-området.
*3Märket som visas kan variera
beroende på produkten.
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

Lämplighet för bilbarnstol på respektive
säte
Vänsterstyrda modeller
Högerstyrda modeller
Inaktivering av framsätes-
passagerares krockkudde.
Aktivering av framsätes-
passagerarens krockkudde.
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om
den manuella i-/
urkopplingskontakten till
framsätespassagerarens
krockkudde är på.
Lämplig för bilbarnstol i ka-
tegorin "universal" för mon-
tering med säkerhetsbälte.
Lämplig för framåtvänd bil-
barnstol i kategorin "univer-
sal" för montering med
säkerhetsbälte.
Lämplig för rekommender-
ade bilbarnstolar som anges
i informationen om rekom-
menderade bilbarnstolar
Lämplig för bilbarnstolar
i-Size och ISOFIX.
Inkluderar fäste med övre
rem.
*1Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2Justera ryggstödets lutning till helt
upprätt läge. Om det finns ett utrymme
mellan bilbarnstolen och ryggstödet när
en framåtvänd bilbarnstol monteras ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
1 .2 Säkerhet för barn
40

*3Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4Inte lämplig för bilbarnstolar med
stödben.
Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
*2
Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON OFF
Sittplatsen lämplig för "uni-
versal" med säkerhetsbälte
(Ja/Nej)
*1
Ja
Endast
framåtvändJa Ja Ja Ja
Sittplats för i-Size (Ja/Nej) Nej Nej Ja Nej Ja
Lämplig sittplats för monte-
ring i sidled (L1/L2/Nej)Nej Nej Nej Nej Nej
Lämplig för bakåtvänd mon-
tering (R1/R2X/R2/R3/Nej)Nej NejR1, R2X,
R2, R3NejR1, R2X,
R2, R3
Lämplig för framåtvänd mon-
tering (F2X/F2/F3/Nej)Nej NejF2X, F2,
F3NejF2X, F2,
F3
Lämplig för bälteskudde (B2/
B3/nej)Nej Nej B2, B3 Nej B2, B3
*1Samtliga universalkategorier (grupp 0, 0+, I, II och III).
*2Ej lämplig för bilbarnstol med stödben.
Toyota föreslår att sittplatserna
ochanvänds.
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering". Om din bilbarnstol inte har en typ av "montering" (eller om du inte
hittar information i tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet
