2022 PEUGEOT PARTNER dojezd

9
Ekologicko-ekonomický způsob jízdy
U nového vozidla lze spotřebu paliva sledovat až
po nájezdu prvních 3 000 kilometrů, kdy se ustálí
na konstantní průměrné hodnotě.
Optimalizace dojezdové vzdálenosti
(elektrický pohon)
Spotřeba elektrické energie vozidlem do značné
míry závisí na povaze vozovky, rychlosti, stylu
řízení a
využívání topení nebo klimatizace.
Plynulou jízdou a udržováním stálé rychlosti
se snažte zůstat v
zóně „ECO“ na indikátoru
výkonu.
Předvídejte nutnost zpomalit a brzděte plynule:
kdykoli je to možné, použijte brzdění motorem
s
funkcí rekuperačního brzdění, které posune
indikátor výkonu do zóny „ CHARGE“.
Pro odmlžování prostoru pro cestující použijte
spíše klimatizaci než topení.

10
Palubní systémy
Přístrojové desky
Přístrojová deska LCD se
symboly


Ukazatele
1.Rychloměr (km/h nebo mi/h)
2. Obrazovka displeje
3. Otáčkoměr (× 1000
ot./min.)
Ovládací tlačítka
A.Reostat osvětlení interiéru.
Po dlouhém stisknutí tlačítka SET (NAST.):
změna nastavených hodnot a jednotek času.
B. Připomenutí informace o údržbě nebo
dojezdové vzdálenosti se systémem SCR
a
kapalinou AdBlue
®.
Obnovení vybrané funkce (ukazatel údržby
nebo počitadlo ujeté vzdálenosti).
Po dlouhém stisknutí tlačítka: změna
nastavených hodnot a jednotek času.
Přístrojové desky:
s textovým displejem LCD
nebo s

maticovým
displejem




Ukazatele
1. Rychloměr (km/h nebo mi/h)
2. Palivoměr (Zážehový motor nebo Vznětový
motor)
Indikátor spotřeby teplotního komfortu
(Elektromotor)
3. Obrazovka displeje
4. Ukazatel teploty chladicí kapaliny (Zážehový
motor nebo Vznětový motor)
Indikátor úrovně nabití (Elektromotor) 5.
Otáčkoměr (x 1 000 ot./min.) (Zážehový
motor nebo Vznětový motor)
Indikátor výkonu CHARGE, ECO, POWER
nebo NEUTRAL (mezi ECO a CHARGE)
(elektromotor)
Kontrolka READY (Elektromotor)
Ovládací tlačítka
A. Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
V

závislosti na verzi: návrat na předchozí
úroveň, zrušení aktuální operace.
B. Reostat osvětlení.
V

závislosti na verzi: procházení nabídky či
seznamu nebo změna hodnoty.
Vynulování denního počitadla ujeté
vzdálenosti (dlouhé stisknutí).
Vynulování indikátoru údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).
C. Vynulování denního počitadla ujeté
vzdálenosti (dlouhé stisknutí).
Vynulování indikátoru údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).

11
Palubní systémy
1D.Vynulování ukazatele údržby.
Dočasné připomenutí nutnosti provést servis.
Připomenutí dojezdové vzdálenosti se
systémem AdBlue
® (vznětový motor).
V

závislosti na verzi: návrat zpět o jednu
úroveň, zrušení aktuální operace.
Displeje
S LCD displejem se symboly

S textovým LCD displejem

S maticovým displejem

S maticovým displejem (elektromotor)

Při cestování v zahraničí může být nutné
změnit jednotku vzdálenosti: rychlost se
musí zobrazovat v
oficiální jednotce dané
země (km nebo míle). Tato jednotka se mění
v

nabídce konfigurace obrazovky při stojícím
vozidle. 1.
Nastavení tempomatu nebo omezovače
rychlosti
Zobrazení značek nejvyšší povolené rychlosti
2. Indikátor přeřazení (zážehový či vznětový
motor)
Převodový stupeň u automatické převodovky
(zážehový či vznětový motor) nebo poloha
volicí páky (elektromotor)
3. Digitální rychloměr (km/h nebo mi/h)
na přístrojové desce s displejem LCD
se symboly a textovým displejem LCD
(zážehový nebo vznětový motor)
Oblast zobrazení u přístrojové desky
s maticovým displejem: zpráva s výstrahou
nebo stavem funkce, palubní počítač, digitální
rychloměr (km/h nebo mi/h), tok energie /
stav nabíjení vozidla atd.
4. Ukazatel údržby, pak celkové počitadlo ujeté
vzdálenosti (km nebo míle)
Denní počitadlo ujeté vzdálenosti (km nebo
míle) (zážehový nebo vznětový motor)
Zbývající dojezdová vzdálenost / vybraný
režim jízdy (elektromotor)
Oblast zobrazení u přístrojové desky
s textovým displejem: zpráva výstrahy či
stavu funkce, palubní počítač atd.
5. Ukazatel teploty chladicí kapaliny
6. Ukazatel hladiny motorového oleje
7. Palivoměr

12
Palubní systémy
Digitální přístrojová deska
V závislosti na zobrazené stránce se některé
údaje nezobrazují nebo se zobrazují odlišně.
Příklad režimu zobrazení DIALS
:




1. Palivoměr (Zážehový motor nebo Vznětový
motor)
Indikátor úrovně nabití (Elektromotor)
2. Digitální rychloměr (km/h nebo mi/h)
Kontrolka READY (Elektromotor) 3.
Indikátor přeřazení (šipka a doporučený
převodový stupeň) (Zážehový motor nebo
Vznětový motor)
Pozice voliče a převodový stupeň
u automatické převodovky (Zážehový motor
nebo Vznětový motor)
Poloha volicí páky
Vybraný jízdní režim (jiný než „ Normální“):
–
„
Eco“
–
„
Power“ (Elektromotor)
4. Celkové počitadlo ujeté vzdálenosti (km nebo
míle)
5. Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti
6. Přizpůsobitelná oblast: aktuální médium,
asistenční systémy, navigace (v závislosti
na výbavě), informace o aktuální cestě
(dojezdová vzdálenost, spotřeba, průměrná
rychlost), teplota chladicí kapaliny
7. Zbývající dojezdová vzdálenost (km nebo
míle)
8. Otáčkoměr (x 1
000 ot./min.) (Zážehový
motor nebo Vznětový motor)
Indikátor výkonu (Elektromotor)
9. Úroveň nabití trakční baterie
v
procentech (Elektromotor)
Zobrazení
Některé funkce s jedinou kontrolkou pro indikaci
aktivace i deaktivace mají jen jednu vyhrazenou
polohu.
Trvalé údaje
Ve standardním zobrazení přístrojová deska
ukazuje:
–

na pevných místech:
•


informace související s
převodovkou
a
indikátorem přeřazení (Zážehový motor
nebo Vznětový motor),
•

informace související s
volicí pákou,
•

palivoměr (Zážehový motor nebo Vznětový
motor),
•


dojezdová vzdálenost (Zážehový motor nebo
Vznětový motor),
•


ukazatel teploty chladicí kapaliny (Zážehový
motor nebo Vznětový motor),
•


ukazatel úrovně nabití a
dojezdu
(Elektromotor),
•

ukazatel výkonu (Elektromotor),
•


jízdní režim,
•


dočasně zobrazované stavové či výstražné
zprávy

.
–

na různých místech:
•


kontrolky
,
•

digitální rychloměr
,
•

celkové počitadlo ujeté vzdálenosti,
Volitelné údaje
V závislosti na vybraném režimu zobrazení
a aktivních funkcích se mohou zobrazit další
údaje:
–

otáčkoměr (Zážehový motor nebo Vznětový
motor),
–


palubní počítač,
–


funkce jízdních asistentů,

16
Palubní systémy
Zabezpečte vozidlo:
► Zaparkujte na vodorovné ploše.
►

U manuální převodovky zařaďte převodový
stupeň.
►


U
vozidla s automatickou převodovkou zvolte
polohu P a umístěte dodané klíny pod jedno
z
kol.
Pak proveďte postup (2).
Bliká po nastartování
motoru vozidla.
Parkovací brzda nebyla řádně uvolněna.
Proveďte postup (1) a zkuste parkovací brzdu
zcela uvolnit ovládací pákou při současném
sešlápnutí brzdového pedálu.
Pokud problém přetrvává, proveďte postup (2).
Svítí spolu se zprávou o
„závadě parkovací brzdy“.
Elektrická parkovací brzda je vadná: nemusejí
fungovat ruční ani automatické funkce.
Zajištění vozidla při zastavení či stání:
►

Zatáhněte ovladač elektronické parkovací
brzdy a podržte jej asi 7 až 15 sekund, dokud
se na přístrojové desce nerozsvítí indikační
kontrolky

.
Zajištění vozidla, když tento postup nefunguje:
►

Zaparkujte na vodorovné ploše.
►


U manuální převodovky zařaďte převodový
stupeň.
►


U automatické převodovky či volicí páky
zvolte režim

P a pak umístěte s vozidlem dodaný
klín pod jedno z

kol.
Pak proveďte postup (2).
Svítí spolu se zprávou o „závadě
parkovací brzdy“.
Vozidlo nelze znehybnit se spuštěným motorem.
Nefungují-li příkazy ručního zatažení a uvolnění,
je ovládací prvek elektrické parkovací brzdy
vadný.
Po celou dobu musejí být používány automatické
funkce, které se v
případě poruchy ovládacího
prvku znovu automaticky zaktivují.
Proveďte postup (2).
Nízká hladina palivaSvítí (kontrolka nebo LED)
a ručička je v červeném pásmu
(v

závislosti na verzi) spolu se zvukovým
signálem a

zobrazením zprávy.
Při prvním rozsvícení zbývá v
nádrži méně než
6

litrů paliva.
Dokud není doplněno palivo, bude se tato
výstraha při každém zapnutí zapalování
opakovat s

čím dál vyšší frekvencí podle toho,
jak klesá hladina paliva a blíží se k
nule.
Ihned doplňte palivo, aby se úplně nevyčerpalo.
Nikdy nejezděte až do úplného vyčerpání
paliva, protože by mohlo dojít k
poškození
systémů vstřikování a
řízení emisí.
Nízká úroveň trakční baterie (elektromotor)
0 %
100
Svítí nepřerušovaně (LED) a ručička v
červeném pásmu doprovázené zvukovým
signálem a zprávou.
Stav nabití trakční baterie je nízký.
Zobrazte zbývající jízdní dosah.
Vozidlo co nejdříve připojte k
nabíjení.
Režim želvy při omezené dojezdové
vzdálenosti (Elektromotor)
Svítí.
Stav nabití trakční baterie je na kritické
úrovni.
Výkon motoru se postupně snižuje.
Vozidlo musíte připojit k
nabíjení.
Zůstane-li výstražná kontrolka svítit, proveďte
postup (2).
Upozorňující zvuk pro chodce
(Elektromotor)
Svítí.
Zjištěna závada upozorňujícího zvuku.
Proveďte postup (3).
Voda ve filtru motorové nafty (Vznětový
motor)
Svítí (přístrojová deska LCD se symboly).
Filtr motorové nafty obsahuje vodu.
Ihned proveďte postup (2). Riziko poškození
systému vstřikování paliva!
Systém automatické diagnostiky motoruBliká.
Došlo k závadě řídicího systému motoru.
Existuje riziko zničení katalyzátoru.
Musíte provést postup (2).
Svítí.
Došlo k závadě systému řízení emisí.
Výstražná kontrolka by měla zhasnout po
nastartování motoru.
Ihned proveďte postup (3).

18
Palubní systémy
Elektronický stabilizační program (ESP) /
protiprokluzový systém kol (ASR)
Svítí.
Systém je deaktivován.
Systém ESP/ASR se opět automaticky zaktivuje
při restartování vozidla a při jízdě rychlostí vyšší
než přibl. 50
km/h.
Při rychlosti do 50
km/h jej lze znovu aktivovat
ručně.
Bliká.
V případě ztráty adheze nebo trajektorie
dojde k
aktivaci regulace systémem ESP / ASR.
Svítí.
Systém ESP/ASR má závadu.
Proveďte postup (3).
Asistent pro rozjezd do svahuSvítí spolu se zprávou „Porucha
systému proti sjezdu ze svahu“.
Došlo k

poruše systému.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou
parkovací brzdou)
Svítí spolu se zprávou o závadě
parkovací brzdy.
Nouzové brzdění nedisponuje optimálním
výkonem.
Není-li k

dispozici automatické uvolnění, použijte
ruční uvolnění nebo proveďte postup (3).
Aktivní systém varování před neúmyslným
opuštěním jízdního pruhu
Svítí.
Systém byl automaticky deaktivován nebo
přepnut do pohotovostního režimu.
Bliká.
Brzy přejedete přerušovanou čáru
značení jízdního pruhu, aniž byste zapnuli
směrová světla.
Systém je aktivován a pak opraví trajektorii,
pokud zjistí riziko nechtěného přejetí čáry
jízdního pruhu nebo zpevněné krajnice
(v

závislosti na verzi).
Další informace viz kapitola Jízda.
Svítí.
Došlo k
poruše systému.
Proveďte postup (3).
Indikátor přetížení (Peugeot Partner)Svítí.
Zatížení vozidla překračuje maximální
dovolené zatížení.
Musí dojít ke snížení zatížení na palubě vozidla.
Svítí spolu se zobrazením zprávy.
Došlo k závadě systému indikace
přetížení.
Proveďte postup (2).
AdBlue® (s motorem 1.6 BlueHDi Euro 6.1)Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
600

km. Bezpodmínečně rychle doplňte kapalinu

AdBlue®
nebo proveďte postup (3).
Výstražná kontrolka systému
AdBlue® bliká; výstražná kontrolka
údržby svítí spolu se zvukovým signálem a
zprávou o tom, jaká je dojezdová vzdálenost.
Dojezdová vzdálenost je menší než 600
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

poruše, nebo provést postup (3).
Výstražná kontrolka systému
AdBlue® bliká; výstražná kontrolka
údržby svítí spolu se zvukovým signálem a
zprávou o tom, že je zablokováno startování.
Nádrž na kapalinu AdBlue
® je prázdná.
Legislativou vyžadovaný systém blokace motoru
brání v nastartování motoru.
Před dalším startováním motoru doplňte
kapalinu AdBlue
® nebo proveďte postup (2).
Nyní musíte doplnit alespoň 5 litrů kapaliny
AdBlue
® do její nádrže.
AdBlue® (s motorem 1,5 BlueHDi
Euro

6.2/6.3)
Svítí přibližně 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.

19
Palubní systémy

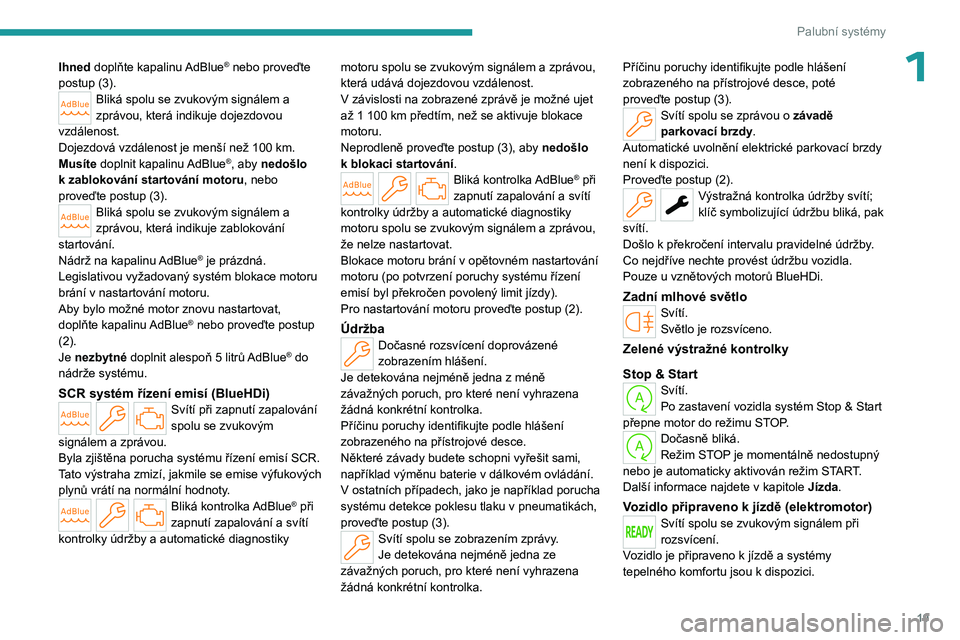

1Ihned doplňte kapalinu AdBlue® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování
startování.
Nádrž na kapalinu AdBlue
® je prázdná.
Legislativou vyžadovaný systém blokace motoru
brání v nastartování motoru.
Aby bylo možné motor znovu nastartovat,
doplňte kapalinu AdBlue
® nebo proveďte postup
(2).
Je nezbytné doplnit alespoň 5
litrů AdBlue
® do
nádrže systému.
SCR systém řízení emisí (BlueHDi)Svítí při zapnutí zapalování
spolu se zvukovým
signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká kontrolka AdBlue® při
zapnutí zapalování a

svítí
kontrolky údržby a

automatické diagnostiky motoru spolu se zvukovým signálem a
zprávou,
která udává dojezdovou vzdálenost.
V závislosti na zobrazené zprávě je možné ujet
až 1 100 km předtím, než se aktivuje blokace
motoru.
Neprodleně proveďte postup (3), aby nedošlo
k blokaci startování.
Bliká kontrolka AdBlue® při
zapnutí zapalování a

svítí
kontrolky údržby a

automatické diagnostiky
motoru spolu se zvukovým signálem a

zprávou,
že nelze nastartovat.
Blokace motoru brání v

opětovném nastartování
motoru (po potvrzení poruchy systému řízení
emisí byl překročen povolený limit jízdy).
Pro nastartování motoru proveďte postup (2).
ÚdržbaDočasné rozsvícení doprovázené
zobrazením hlášení.
Je detekována nejméně jedna z
méně
závažných poruch, pro které není vyhrazena
žádná konkrétní kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce.
Některé závady budete schopni vyřešit sami,
například výměnu baterie v dálkovém ovládání.
V ostatních případech, jako je například porucha
systému detekce poklesu tlaku v
pneumatikách,
proveďte postup (3).
Svítí spolu se zobrazením zprávy.
Je detekována nejméně jedna ze
závažných poruch, pro které není vyhrazena
žádná konkrétní kontrolka. Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce, poté
proveďte postup (3).
Svítí spolu se zprávou o závadě
parkovací brzdy.
Automatické uvolnění elektrické parkovací brzdy
není k

dispozici.
Proveďte postup (2).
Výstražná kontrolka údržby svítí;
klíč symbolizující údržbu bliká, pak
svítí.
Došlo k

překročení intervalu pravidelné údržby.
Co nejdříve nechte provést údržbu vozidla.
Pouze u vznětových motorů BlueHDi.
Zadní mlhové světloSvítí.
Světlo je rozsvíceno.
Zelené výstražné kontrolky
Stop & Start
Svítí.
Po zastavení vozidla systém Stop & Start
přepne motor do režimu STOP.
Dočasně bliká.
Režim STOP je momentálně nedostupný
nebo je automaticky aktivován režim START.
Další informace najdete v
kapitole Jízda.
Vozidlo připraveno k jízdě (elektromotor)Svítí spolu se zvukovým signálem při
rozsvícení.
Vozidlo je připraveno k
jízdě a systémy
tepelného komfortu jsou k
dispozici.

23
Palubní systémy
1Další informace o kontrole hladin viz
příslušná kapitola.
Kontrola hladiny
Po několika minutách jízdy se teplota a tlak
v chladicím okruhu zvýší.
Doplnění hladiny kapaliny:
►

vyčkejte alespoň jednu hodinu na vychladnutí
motoru,
►


povolte uzávěr o dvě otáčky
, aby mohl
klesnout tlak,
►

po klesnutí tlaku sejměte uzávěr
,
►

dolijte kapalinu až ke značce „MAX“.
Více informací o

kontrole množství náplní
naleznete v
příslušné kapitole.
Dávejte pozor na nebezpečí popálení při
doplňování chladicí kapaliny.
Nepřekračujte maximální hladinu
(vyznačenou na nádržce).
Ukazatel hladiny motorového oleje
(V závislosti na verzi)
U verzí vybavených elektrickým ukazatelem se
po zapnutí zapalování na přístrojové desce na
několik sekund zobrazí stav hladiny motorového
oleje (současně se zobrazením údajů o
údržbě).
Odečtená hladina bude správná pouze
v případě, že vozidlo stálo ve vodorovné
poloze a motor byl vypnutý déle než 30
minut.
Digitální přístrojová deska
Některá nastavení vozidla je možné
nakonfigurovat stisknutím tlačítka Check
v

nabídce Světla pro řízení / Vozidlo na
dotykové obrazovce.
Přístrojová deska s
LCD symboly a LCD
textovým nebo maticovým displejem
Správná hladina oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Nízká hladina oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Je-li nízká hladina oleje ověřena pomocí měrky,
musí být olej doplněn, aby nedošlo k
poškození
motoru.
Další informace o

kontrole hladin náplní
naleznete v

příslušné kapitole.
Závada měrky oleje

Toto je signalizováno hlášením zobrazeným na
přístrojové desce.
Obraťte se na prodejce nebo kvalifikovaný servis
značky PEUGEOT.
V případě závady elektrického ukazatele
již není hladina oleje v motoru sledována.
Je-li systém vadný, musíte kontrolovat
hladinu oleje v
motoru pomocí ruční měrky
umístěné v motorovém prostoru.
Více informací o
kontrole hladin naleznete
v

příslušné kapitole.
Ukazatele dojezdové vzdálenosti
(BlueHDi) AdBlue®
Dieselové motory BlueHDi jsou vybaveny
systémem, který sdružuje systém řízení emisí
SCR (selektivní katalytická redukce) a filtr
pevných částic (DPF) pro ošetření výfukových
plynů. Nefungují bez tekutého aditiva AdBlue
®.
Jakmile poklesne množství aditiva AdBlue®
v

nádrži na úroveň rezervy (mezi 2

400 a 0
km)
nebo je zjištěna porucha fungování systému
pro odstraňování emisí škodlivin SCR, začne
ukazatel po zapnutí zapalování zobrazovat
informaci o odhadované vzdálenosti, kterou
