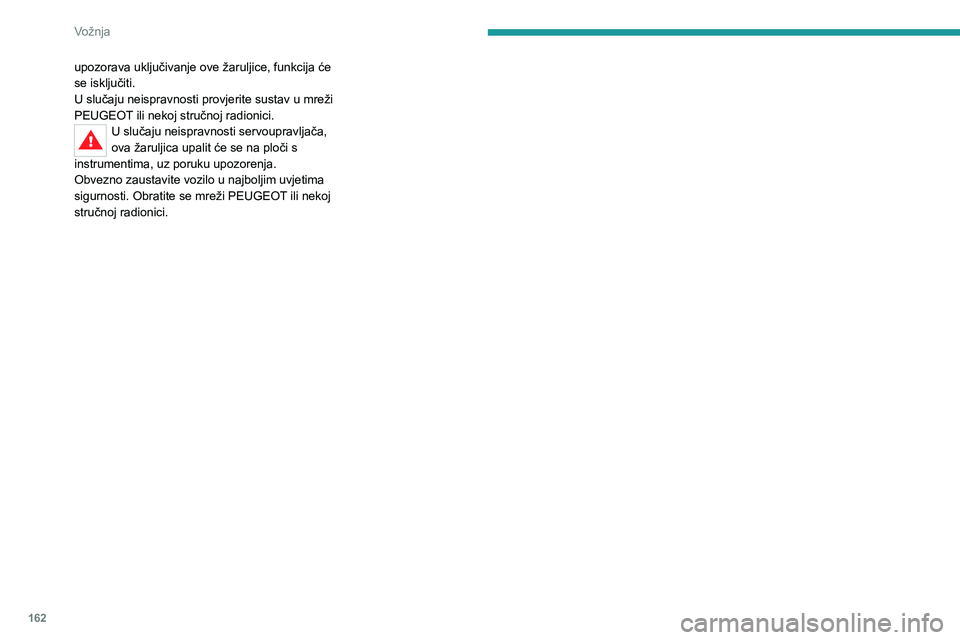

162
Vožnja
upozorava uključivanje ove žaruljice, funkcija će
se isključiti.
U slučaju neispravnosti provjerite sustav u mreži
PEUGEOT ili nekoj stručnoj radionici.
U slučaju neispravnosti servoupravljača,
ova žaruljica upalit će se na ploči s
instrumentima, uz poruku upozorenja.
Obvezno zaustavite vozilo u najboljim uvjetima
sigurnosti. Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

166
Praktične informacije
Doseg pogonskog akumulatora ovisi o vrsti vožnje, ruti, upotrebi opreme za toplinsku
udobnost i starenju dijelova.
Starenje pogonskog akumulatora ovisi o
nekoliko čimbenika, kao što su klimatski
uvjeti i prijeđeni put.
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Ne dirajte tekućine koje izlaze iz pogonskog
akumulatora, a u slučaju kontakta kože
i tih proizvoda, obilno isperite vodom i u
najkraćem roku obratite se liječniku.
Vratašca utičnice za
punjenje
Vratašca utičnice za punjenje nalazi se na
stražnjoj lijevoj strani vozila.

Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.

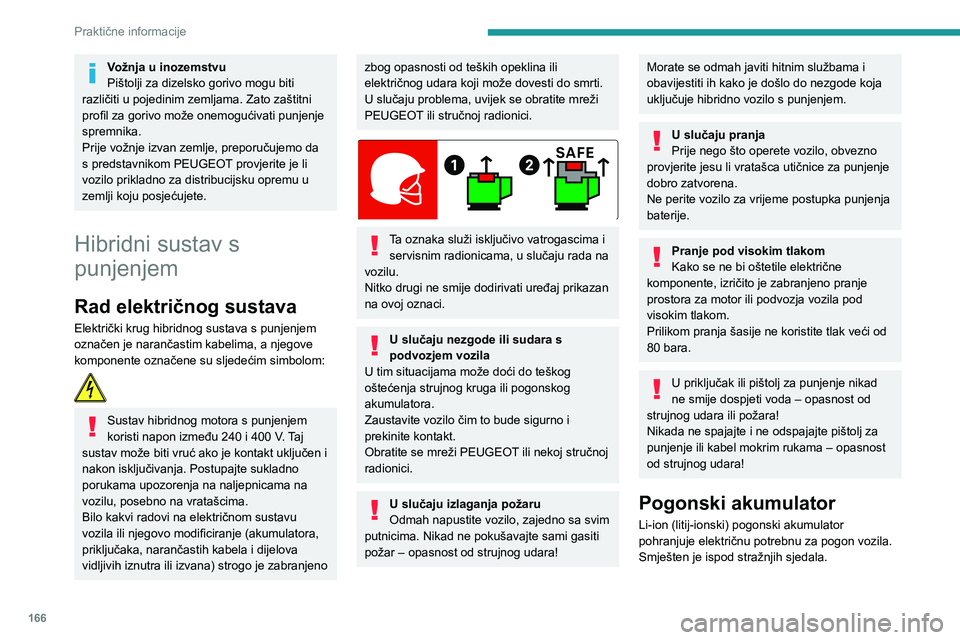

Hibridni sustav s
punjenjem
Rad električnog sustava
Električki krug hibridnog sustava s punjenjem
označen je narančastim kabelima, a njegove
komponente označene su sljedećim simbolom:

Sustav hibridnog motora s punjenjem
koristi napon između 240 i 400 V. Taj
sustav može biti vruć ako je kontakt uključen i
nakon isključivanja. Postupajte sukladno
porukama upozorenja na naljepnicama na
vozilu, posebno na vratašcima.
Bilo kakvi radovi na električnom sustavu
vozila ili njegovo modificiranje (akumulatora,
priključaka, narančastih kabela i dijelova
vidljivih iznutra ili izvana) strogo je zabranjeno
zbog opasnosti od teških opeklina ili
električnog udara koji može dovesti do smrti.
U slučaju problema, uvijek se obratite mreži
PEUGEOT ili stručnoj radionici.


Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili pogonskog akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju izlaganja požaru
Odmah napustite vozilo, zajedno sa svim
putnicima. Nikad ne pokušavajte sami gasiti
požar – opasnost od strujnog udara!
Morate se odmah javiti hitnim službama i
obavijestiti ih kako je došlo do nezgode koja
uključuje hibridno vozilo s punjenjem.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Li-ion (litij-ionski) pogonski akumulator
pohranjuje električnu potrebnu za pogon vozila.
Smješten je ispod stražnjih sjedala.

167
Praktične informacije
7Doseg pogonskog akumulatora ovisi o vrsti
vožnje, ruti, upotrebi opreme za toplinsku
udobnost i starenju dijelova.
Starenje pogonskog akumulatora ovisi o
nekoliko čimbenika, kao što su klimatski
uvjeti i prijeđeni put.
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Ne dirajte tekućine koje izlaze iz pogonskog
akumulatora, a u slučaju kontakta kože
i tih proizvoda, obilno isperite vodom i u
najkraćem roku obratite se liječniku.

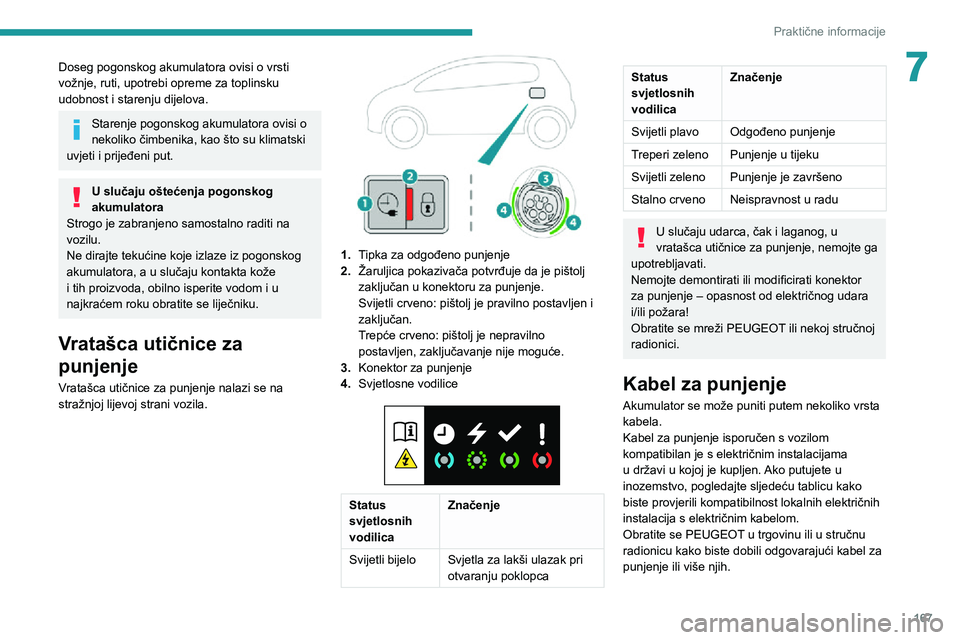

Vratašca utičnice za
punjenje
Vratašca utičnice za punjenje nalazi se na
stražnjoj lijevoj strani vozila.


1. Tipka za odgođeno punjenje
2. Žaruljica pokazivača potvrđuje da je pištolj
zaključan u konektoru za punjenje.
Svijetli crveno: pištolj je pravilno postavljen i
zaključan.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
3. Konektor za punjenje
4. Svjetlosne vodilice


Status
svjetlosnih
vodilica Značenje
Svijetli bijelo Svjetla za lakši ulazak pri
otvaranju poklopca
Status
svjetlosnih
vodilicaZnačenje
Svijetli plavo Odgođeno punjenje
Treperi zeleno Punjenje u tijeku
Svijetli zeleno Punjenje je završeno
Stalno crveno Neispravnost u radu
U slučaju udarca, čak i laganog, u
vratašca utičnice za punjenje, nemojte ga
upotrebljavati.
Nemojte demontirati ili modificirati konektor
za punjenje – opasnost od električnog udara
i/ili požara!
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kabel za punjenje
Akumulator se može puniti putem nekoliko vrsta
kabela.
Kabel za punjenje isporučen s vozilom
kompatibilan je s električnim instalacijama
u državi u kojoj je kupljen. Ako putujete u
inozemstvo, pogledajte sljedeću tablicu kako
biste provjerili kompatibilnost lokalnih električnih
instalacija s električnim kabelom.
Obratite se PEUGEOT u trgovinu ili u stručnu
radionicu kako biste dobili odgovarajući kabel za
punjenje ili više njih.

168
Praktične informacije
Upravljačka jedinica (način
2)

Tip 1

Tip 2POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE

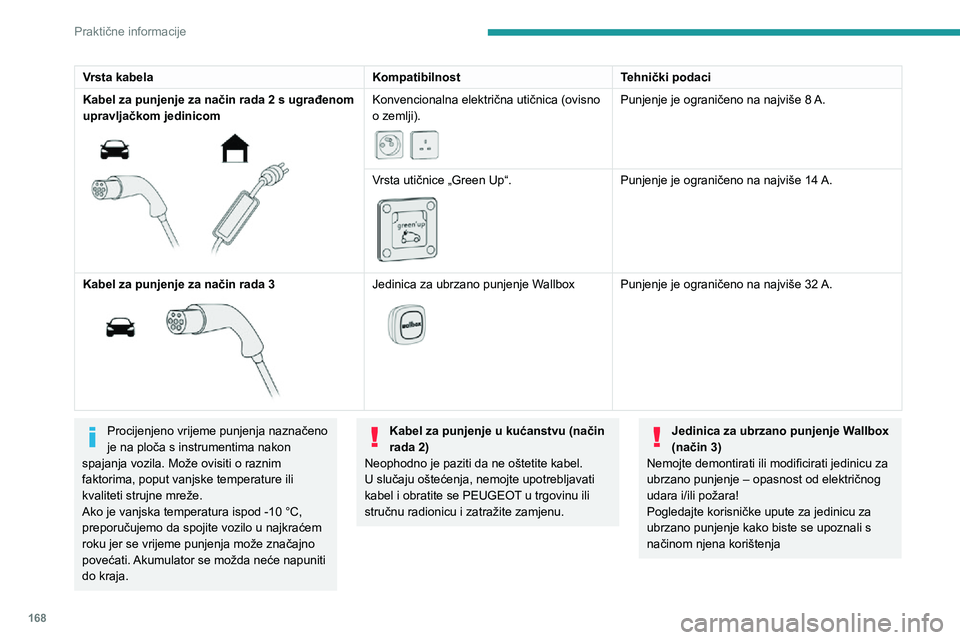

Vrsta kabela KompatibilnostTehnički podaci
Kabel za punjenje za način rada 2 s ugrađenom
upravljačkom jedinicom


Konvencionalna električna utičnica (ovisno
o zemlji).


Punjenje je ograničeno na najviše 8 A.
Vrsta utičnice „Green Up“.


Punjenje je ograničeno na najviše 14 A.
Kabel za punjenje za način rada 3

Jedinica za ubrzano punjenje Wallbox

Punjenje je ograničeno na najviše 32 A.
Procijenjeno vrijeme punjenja naznačeno
je na ploča s instrumentima nakon
spajanja vozila. Može ovisiti o raznim
faktorima, poput vanjske temperature ili
kvaliteti strujne mreže.
Ako je vanjska temperatura ispod -10 °C,
preporučujemo da spojite vozilo u najkraćem
roku jer se vrijeme punjenja može značajno
povećati. Akumulator se možda neće napuniti
do kraja.Kabel za punjenje u kućanstvu (način rada 2)Neophodno je paziti da ne oštetite kabel.
U slučaju oštećenja, nemojte upotrebljavati
kabel i obratite se PEUGEOT u trgovinu ili
stručnu radionicu i zatražite zamjenu.
Jedinica za ubrzano punjenje Wallbox
(način 3)
Nemojte demontirati ili modificirati jedinicu za
ubrzano punjenje – opasnost od električnog
udara i/ili požara!
Pogledajte korisničke upute za jedinicu za
ubrzano punjenje kako biste se upoznali s
načinom njena korištenja

169
Praktične informacije

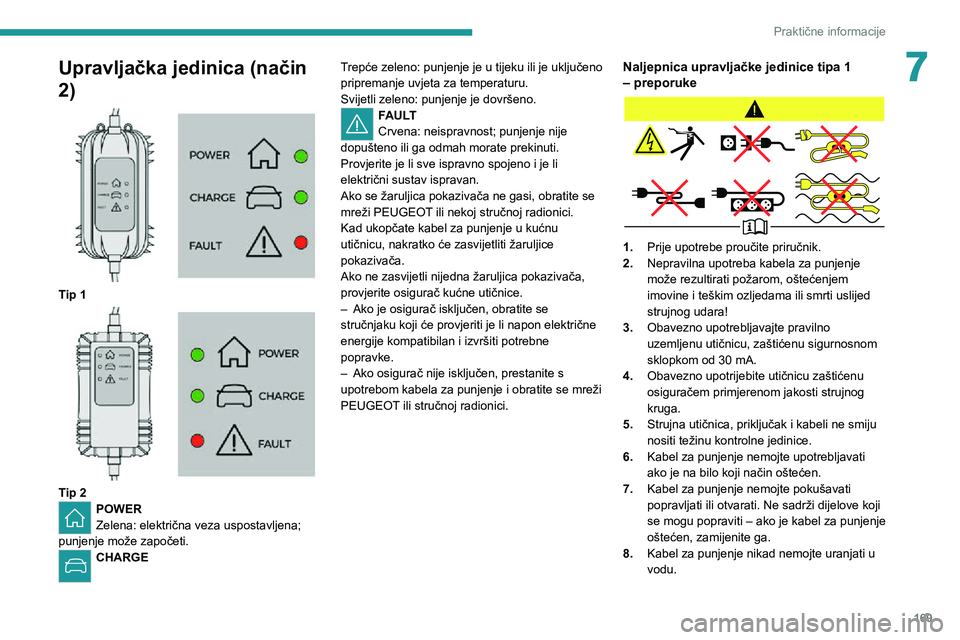

7Upravljačka jedinica (način
2)


Tip 1

Tip 2POWER
Zelena: električna veza uspostavljena;
punjenje može započeti.
CHARGE Trepće zeleno: punjenje je u tijeku ili je uključeno
pripremanje uvjeta za temperaturu.
Svijetli zeleno: punjenje je dovršeno.
FAULT
Crvena: neispravnost; punjenje nije
dopušteno ili ga odmah morate prekinuti.
Provjerite je li sve ispravno spojeno i je li
električni sustav ispravan.
Ako se žaruljica pokazivača ne gasi, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Kad ukopčate kabel za punjenje u kućnu
utičnicu, nakratko će zasvijetliti žaruljice
pokazivača.
Ako ne zasvijetli nijedna žaruljica pokazivača,
provjerite osigurač kućne utičnice.
– Ako je osigurač isključen, obratite se stručnjaku koji će provjeriti je li napon električne
energije kompatibilan i izvršiti potrebne
popravke.
– Ako osigurač nije isključen, prestanite s upotrebom kabela za punjenje i obratite se mreži
PEUGEOT ili stručnoj radionici.
Naljepnica upravljačke jedinice tipa 1
– preporuke
1.Prije upotrebe proučite priručnik.
2. Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
3. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30 mA.
4.Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
5. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
6. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
7. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
8. Kabel za punjenje nikad nemojte uranjati u
vodu.

172
Praktične informacije
(Tijekom punjenja)Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Ako je punjenje u tijeku, otključavanjem vozila
punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
– Neka područja ostaju jako vruća, čak i sat vremena nakon punjenja – opasnost od
opeklina!
– U bilo kojem trenutku može se uključiti ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Postupak ručnog ponovnog postavljanjaUpravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.
Punjenje pogonskog
akumulatora (hibrid s
punjenjem)
Kako biste napunili akumulator do kraja, slijedite
postupak za punjenje bez prekidanja, sve dok
se automatski ne dovrši. Punjenje možete izvršiti
odmah (zadano) ili ga možete odgoditi.
Odgođeno punjenje postavlja se putem
taktilnog ekrana ili aplikacije MyPeugeot.
Ako je vozilo spojeno, na ploči s instrumentima
prikazat će se sljedeći podaci:
– Status akumulatora (%).– Preostala autonomija (milje ili km).– Procijenjeno vrijeme punjenja (izračun može potrajati nekoliko sekundi).– Brzina punjenja (kW/h).Kada ploču s instrumentima postavite u način
mirovanja, ovaj podatak može se ponovno
prikazati otključavanjem vozila ili otvaranjem
vrata.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MyPeugeot.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Polagani način rada
Kada je vozilo spojeno, moguće je
uključiti kontakt i na nekoliko sati koristiti
određene funkcije kao što je audio i
telematički sustav te sustav klimatizacijskog
uređaja.
Vozilo zakočeno 1 do 12 mjeseci
Ostavite pogonski akumulator da se
isprazni do 2 ili 3 crtice na pokazivaču razine
napunjenosti na ploči s instrumentima.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Pogledajte odjeljak Dodatna baterija
(hibridni s punjenjem)
za postupak
odvajanja baterije.
Mjere opreza
Hibridna vozila s punjenjem razvijena su
u skladu s preporukama za maksimalna
ograničenja elektromagnetskog polja koja je
utvrdio ICNIRP (Međunarodni odbor za zaštitu
od neionizirajućeg zračenja – smjernice iz
1998.).
Korisnici srčanih elektrostimulatora ili
ekvivalentnih uređaja moraju se javiti
liječniku i raspitati se u vezi s primjenjivim
mjerama predostrožnosti, odnosno javiti se
proizvođaču implantiranog elektroničkog
medicinskog uređaja i provjeriti hoće li
zajamčeno raditi u okruženju sukladnom ICNIRP
smjernicama.
Ako niste sigurni , tijekom punjenja nemojte biti
u vozilu niti u njegovoj blizini, pored kabela ili
uređaja za punjenje, čak niti nakratko.
Prije punjenja
Ovisno o kontekstu:
► Neka stručnjak provjeri je li električni sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
► Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (Wallbox) kompatibilnu
s vozilom.
Upotrebljavajte kabel za punjenje koji je
došao s vozilom.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.

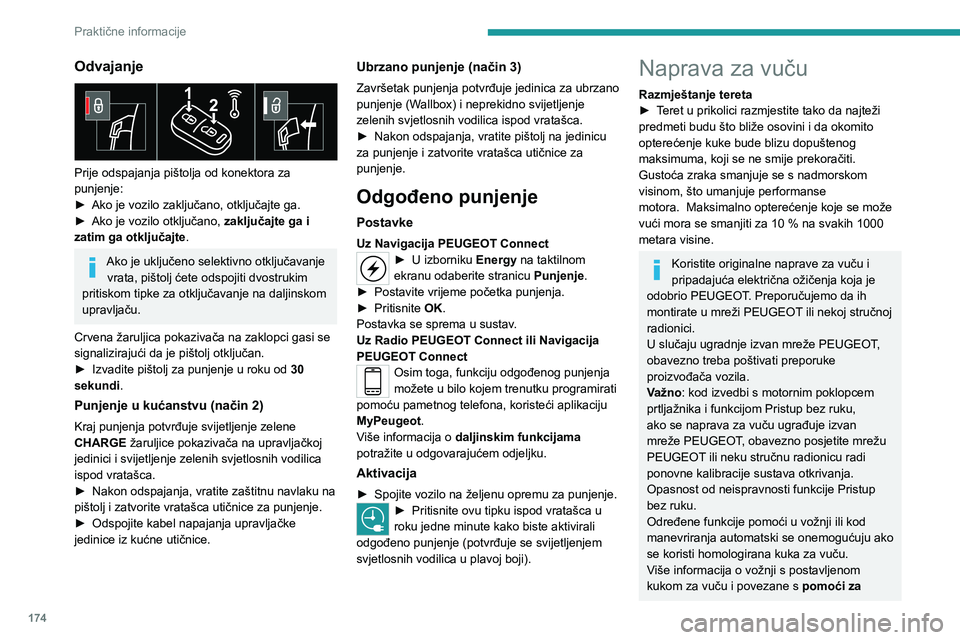

174
Praktične informacije
Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
► Ako je vozilo zaključano, otključajte ga.► Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte.
Ako je uključeno selektivno otključavanje vrata, pištolj ćete odspojiti dvostrukim
pritiskom tipke za otključavanje na daljinskom
upravljaču.
Crvena žaruljica pokazivača na zaklopci gasi se
signalizirajući da je pištolj otključan.
► Izvadite pištolj za punjenje u roku od 30
sekundi.
Punjenje u kućanstvu (način 2)
Kraj punjenja potvrđuje svijetljenje zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i svijetljenje zelenih svjetlosnih vodilica
ispod vratašca.
► Nakon odspajanja, vratite zaštitnu navlaku na pištolj i zatvorite vratašca utičnice za punjenje.► Odspojite kabel napajanja upravljačke
jedinice iz kućne utičnice.
Ubrzano punjenje (način 3)
Završetak punjenja potvrđuje jedinica za ubrzano
punjenje (Wallbox) i neprekidno svijetljenje
zelenih svjetlosnih vodilica ispod vratašca.
► Nakon odspajanja, vratite pištolj na jedinicu za punjenje i zatvorite vratašca utičnice za
punjenje.
Odgođeno punjenje
Postavke
Uz Navigacija PEUGEOT Connect► U izborni ku Energy na taktilnom
ekranu odaberite stranicu Punjenje.
► Postavite vrijeme početka punjenja.► Pritisnite OK.
Postavka se sprema u sustav.
Uz Radio PEUGEOT Connect ili Navigacija
PEUGEOT Connect
Osim toga, funkciju odgođenog punjenja
možete u bilo kojem trenutku programirati
pomoću pametnog telefona, koristeći aplikaciju
MyPeugeot.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Aktivacija
► Spojite vozilo na željenu opremu za punjenje.► Pritisnite ovu tipku ispod vratašca u roku jedne minute kako biste aktivirali
odgođeno punjenje (potvrđuje se svijetljenjem
svjetlosnih vodilica u plavoj boji).
Naprava za vuču
Razmještanje tereta► Teret u prikolici razmjestite tako da najteži predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse
motora. Maksimalno opterećenje koje se može vući mora se smanjiti za 10 % na svakih 1000
metara visine.
Koristite originalne naprave za vuču i
pripadajuća električna ožičenja koja je
odobrio PEUGEOT. Preporučujemo da ih
montirate u mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže PEUGEOT,
obavezno treba poštivati preporuke
proizvođača vozila.
Važno: kod izvedbi s motornim poklopcem
prtljažnika i funkcijom Pristup bez ruku,
ako se naprava za vuču ugrađuje izvan
mreže PEUGEOT, obavezno posjetite mrežu PEUGEOT ili neku stručnu radionicu radi
ponovne kalibracije sustava otkrivanja.
Opasnost od neispravnosti funkcije Pristup
bez ruku.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju ako
se koristi homologirana kuka za vuču.
Više informacija o vožnji s postavljenom
kukom za vuču i povezane s pomoći za

177
Praktične informacije
7► Umetnite zaštitni čep i okrenite ga za četvrtinu kruga da biste ga spojili s priključnom
utičnicom 3 nosača.
Skidanje kugle
► Primite zaštitni čep, okrenite ga za četvrtinu i povucite kako biste ga odvojili od priključne
utičnice 3 na nosaču.
► Odvojite sigurnosnu sajlu prikolice od sigurnosnog prstena 4 na nosaču.► Odvojite prikolicu od kugle za vuču.► Ponovno postavite zaštitnu navlaku preko kugle za vuču.► Skinite kapicu s brave i utisnite ga na glavu ključa.

► Umetnite ključ u bravu 7.► Ključem otvorite bravu.

► Držite kuglu za vuču 5 čvrsto u jednoj ruci;
drugom rukom povucite i okrenite kotačić 6 za
cijeli krug u smjeru kazaljke na satu; nemojte
pustiti kotačić.
► Izvadite kuglu s donje strane iz njezinog nosača 1.► Otpustite kotačić; automatski će se blokirati u zaključanom položaju (položaj B).

► Ponovno postavite zaštitni čep 2 na nosač 1.► Spremite kuglu za vuču u vrećicu kako biste je zaštitili od udaraca i prljavštine.
Održavanje
Za ispravan rad kugla i njezin nosač moraju biti
čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Rad na kuki za vuču
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Postavljanje na uzdužne
nosače
